Obliczanie kąta nachylenia dachu to kluczowy element na etapie projektowania lub remontu budynku. Kąt ten, wyrażany w stopniach (°) lub procentach (%), ma bezpośredni wpływ na funkcjonalność, trwałość i estetykę dachu. Zrozumienie, jak go precyzyjnie zmierzyć i obliczyć, jest niezbędne dla każdego, kto zajmuje się budownictwem, od profesjonalistów po domowych majsterkowiczów. W tym przewodniku krok po kroku pokażę Ci, jak to zrobić, wyjaśniając zarówno matematyczne podstawy, jak i praktyczne, proste metody pomiaru.
Dlaczego dokładne obliczenie kąta dachu to absolutna podstawa?
Kąt nachylenia dachu to nie tylko kwestia estetyki, ale przede wszystkim fundamentalny parametr wpływający na jego żywotność i efektywność. Odpowiednie nachylenie zapewnia prawidłowe odprowadzanie wody deszczowej i roztopionego śniegu, chroniąc konstrukcję przed wilgocią i przedwczesnym niszczeniem. Jest to również kluczowy czynnik przy wyborze odpowiedniego pokrycia dachowego, ponieważ każdy materiał ma swoje specyficzne wymagania dotyczące minimalnego kąta nachylenia, aby zapewnić jego szczelność i trwałość. Zaniedbanie tego aspektu może prowadzić do poważnych problemów, takich jak przecieki, uszkodzenia konstrukcji czy nawet utrata gwarancji na materiały.
Kąt dachu a przepisy: sprawdź, co mówi Miejscowy Plan Zagospodarowania Przestrzennego
Zanim jeszcze zaczniesz myśleć o konkretnych obliczeniach, musisz wiedzieć, że w wielu przypadkach to prawo budowlane, a dokładniej Miejscowy Plan Zagospodarowania Przestrzennego (MPZP) lub warunki zabudowy, narzuca konkretne parametry dachu. Te regulacje mogą określać dopuszczalny kąt nachylenia połaci dachowych, ich kształt, a nawet rodzaj pokrycia. Niespełnienie tych wymogów może skutkować niemożnością uzyskania pozwolenia na budowę lub koniecznością wprowadzenia kosztownych zmian w projekcie. Dlatego tak ważne jest, aby na samym początku sprawdzić lokalne przepisy i upewnić się, że Twój projekt jest z nimi zgodny.
Wpływ nachylenia na wybór idealnego pokrycia dachowego
Kąt nachylenia dachu jest jednym z najważniejszych czynników decydujących o tym, jakie materiały pokryciowe możesz na nim zastosować. Producenci każdego materiału od tradycyjnych dachówek ceramicznych, przez blachodachówki, po nowoczesne membrany określają minimalny kąt nachylenia, przy którym ich produkt zapewnia pełną szczelność i trwałość. Zastosowanie materiału na dachu o zbyt małym spadku, niezgodnie z zaleceniami producenta, niemal na pewno doprowadzi do problemów z przeciekami i skróceniem żywotności pokrycia. Z kolei dachy o bardzo stromych połaciach mogą wymagać specjalnych rozwiązań montażowych lub być nieodpowiednie dla niektórych materiałów.
Odprowadzanie wody i obciążenie śniegiem – rola spadku w praktyce
Odpowiedni spadek dachu odgrywa kluczową rolę w jego funkcjonalności. Na dachach o większym nachyleniu woda deszczowa i roztopiony śnieg spływają swobodnie, minimalizując ryzyko jej zalegania. Jest to szczególnie ważne w regionach o obfitych opadach. Z kolei na dachach o małym spadku, woda może dłużej utrzymywać się na powierzchni, co zwiększa ryzyko przesiąkania przez drobne nieszczelności w pokryciu. Podobnie jest ze śniegiem na stromych dachach zazwyczaj sam się zsuwa, podczas gdy na płaskich może tworzyć duże obciążenie dla konstrukcji, które musi być odpowiednio zaprojektowane, aby mu sprostać.
Jak obliczyć kąt dachu za pomocą wzoru? Matematyka dla każdego
Choć na pierwszy rzut oka matematyka może wydawać się skomplikowana, podstawowy wzór trygonometryczny pozwalający obliczyć kąt nachylenia dachu jest prosty do zrozumienia i zastosowania. Pozwala on na uzyskanie precyzyjnych wyników, które są niezbędne na etapie projektowania.

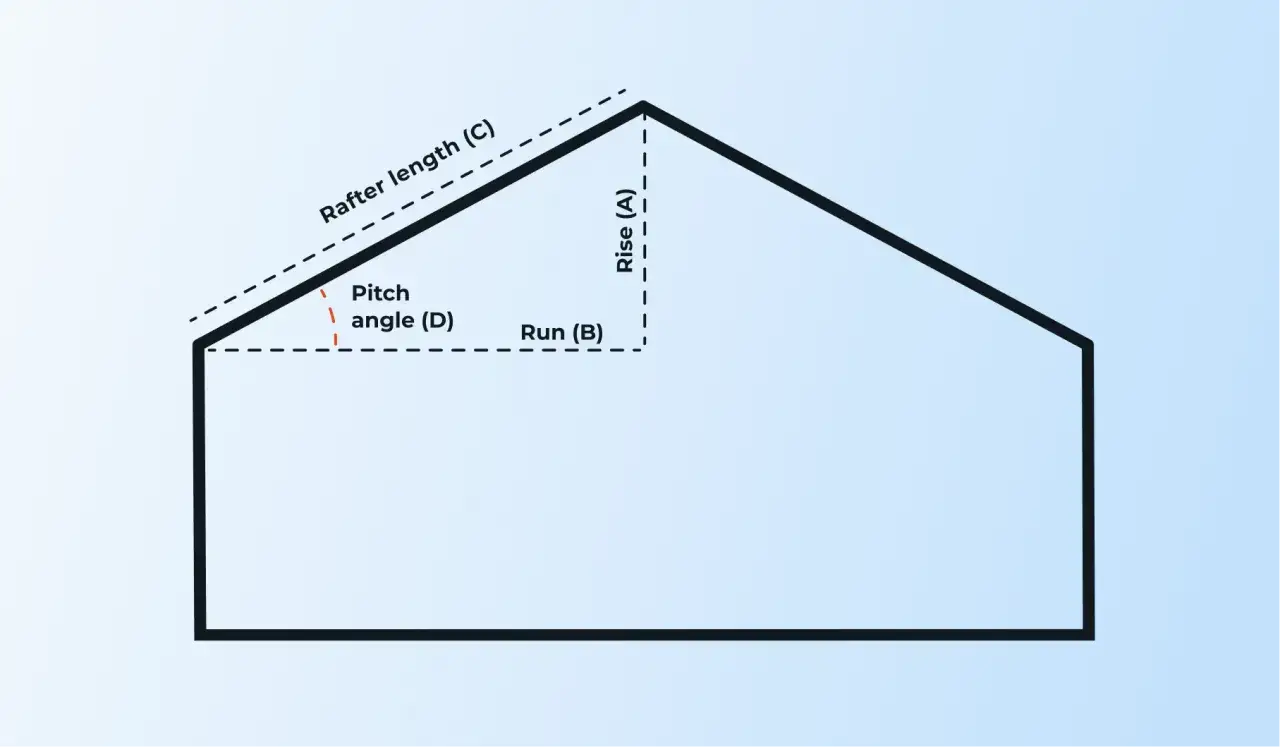

Krok 1: Zmierz wysokość (h) i połowę rozpiętości dachu (a)
Aby zastosować wzór, potrzebujesz dwóch kluczowych wymiarów. Pierwszym jest wysokość dachu ('h'), czyli pionowa odległość od podstawy dachu (np. górnej krawędzi ścianki kolankowej lub okapu) do najwyższego punktu kalenicy. Drugim wymiarem jest połowa szerokości budynku, czyli pozioma odległość od środka szerokości budynku do jego zewnętrznej krawędzi ('a'). Pamiętaj, że kluczowa jest precyzja nawet niewielkie błędy w pomiarach mogą wpłynąć na końcowy wynik obliczeń. Najlepiej dokonywać pomiarów w kilku miejscach i uśrednić wynik.
Krok 2: Zastosuj wzór na tangens – Twoje kluczowe narzędzie
Gdy już masz zmierzone wartości 'h' i 'a', możesz przejść do serca obliczeń. Wzór, którego będziemy używać, opiera się na funkcji tangens kąta prostego. W trójkącie prostokątnym utworzonym przez połowę dachu, wysokość ('h') jest przyprostokątną przeciwległą do kąta nachylenia (α), a połowa rozpiętości ('a') jest przyprostokątną przyległą. Wzór wygląda następująco: tg(α) = h / a. Obliczenie tej wartości da Ci tangens szukanego kąta.
Krok 3: Przekształć wynik na stopnie za pomocą kalkulatora
Po obliczeniu wartości tangensa (czyli ilorazu h/a), potrzebujesz teraz narzędzia, które pozwoli Ci zamienić tę wartość na kąt w stopniach. Służy do tego funkcja odwrotna do tangensa, zwana arcus tangensem (oznaczana jako arctg, atan lub tan⁻¹). Większość kalkulatorów naukowych, a także wiele kalkulatorów dostępnych online, posiada tę funkcję. Wpisz obliczoną wartość tangensa, a następnie wybierz opcję arcus tangens, aby uzyskać wynik w stopniach (°). Upewnij się, że Twój kalkulator jest ustawiony na tryb stopni (DEG), a nie radianów (RAD).
Praktyczny przykład: Obliczamy kąt dla typowego dachu dwuspadowego
Wyobraźmy sobie, że budujesz dom o szerokości 8 metrów, a wysokość dachu od okapu do kalenicy wynosi 3 metry. Oto jak obliczyć kąt nachylenia:
- Zmierz wymiary: Szerokość budynku to 8 m, więc połowa rozpiętości dachu ('a') wynosi 8 m / 2 = 4 m. Wysokość dachu ('h') to 3 m.
- Oblicz tangens: Użyj wzoru tg(α) = h / a. W tym przypadku: tg(α) = 3 m / 4 m = 0.75.
- Oblicz kąt: Teraz użyj funkcji arcus tangens na kalkulatorze: α = arctg(0.75). Wynik to w przybliżeniu 36.87°.
Oznacza to, że kąt nachylenia dachu w tym przykładzie wynosi około 36.87 stopnia.
Stopnie czy procenty? Jak poprawnie czytać i przeliczać spadek dachu
Często spotykamy się z dwoma sposobami wyrażania nachylenia dachu: w stopniach i w procentach. Choć stopnie są bardziej intuicyjne dla geometrii, spadek procentowy jest powszechnie stosowany w budownictwie i często pojawia się w przepisach oraz zaleceniach producentów. Zrozumienie obu jednostek i umiejętność ich przeliczania jest kluczowa.
Co dokładnie oznacza spadek dachu w procentach?
Spadek dachu w procentach to stosunek pionowego wzniesienia połaci dachowej do jej poziomej odległości, wyrażony jako procent. Mówiąc prościej, jeśli dach ma spadek 100%, oznacza to, że na każdy metr biegnący w poziomie, połać wznosi się o 1 metr w pionie. Jest to równoznaczne z kątem 45°. Jeśli spadek wynosi 50%, to na każdy metr poziomy, dach wznosi się o 0.5 metra, co odpowiada kątowi około 26.57°.
Prosty przelicznik: Jak błyskawicznie zamienić stopnie na procenty (i odwrotnie)?
Przeliczenie kąta ze stopni na spadek procentowy jest bardzo proste. Wystarczy skorzystać ze wzoru: spadek % = tg(α) * 100%. Po prostu oblicz tangens kąta wyrażonego w stopniach, a następnie pomnóż wynik przez 100. Aby przeliczyć spadek procentowy na stopnie, należy najpierw podzielić wartość procentową przez 100, a następnie zastosować funkcję arcus tangens (α = arctg(spadek % / 100)). Większość kalkulatorów online oferuje również funkcje bezpośredniego przeliczania między tymi jednostkami.
Tabela kątów i spadków: Twoja ściągawka do szybkiej weryfikacji
Poniższa tabela zawiera kilka popularnych wartości kątów nachylenia dachu i odpowiadających im spadków procentowych, co może posłużyć jako szybka ściągawka:
| Kąt w stopniach (°) | Spadek w procentach (%) |
|---|---|
| 3° | 5.24% |
| 5° | 8.75% |
| 9° | 15.84% |
| 11° | 19.44% |
| 14° | 24.93% |
| 22° | 40.40% |
| 26.57° | 50.00% |
| 30° | 57.74% |
| 36.87° | 75.00% |
| 45° | 100.00% |
Nie masz głowy do liczenia? Poznaj 3 proste sposoby na zmierzenie kąta dachu
Jeśli matematyczne wzory nie są Twoją mocną stroną, nie martw się! Istnieje kilka prostych, praktycznych metod pomiaru kąta dachu, które nie wymagają skomplikowanych obliczeń i są dostępne praktycznie dla każdego.
Metoda z poziomicą i miarką – klasyka, która zawsze działa
Ta metoda jest prosta i skuteczna, a wymaga jedynie podstawowych narzędzi. Przyłóż poziomicę do krokwi lub innej płaszczyzny dachu, której nachylenie chcesz zmierzyć. Upewnij się, że poziomicę przylega płasko. Następnie, na krokwi, od punktu, w którym zaczyna się nachylenie, odmierz dokładnie 1 metr (100 cm) wzdłuż tej krokwi. Zaznacz ten punkt. Teraz, używając miarki, zmierz pionową odległość od zaznaczonego punktu do poziomu, który wyznacza początek Twojego pomiaru (tam, gdzie przykładałeś poziomicę). Ta zmierzona pionowa odległość w centymetrach jest bezpośrednio równa spadkowi dachu w procentach. Na przykład, jeśli zmierzyłeś 40 cm, oznacza to spadek 40%.
Twój smartfon jako kątomierz: najlepsze aplikacje do pomiaru nachylenia
W dzisiejszych czasach Twój smartfon może stać się niezwykle pomocnym narzędziem. Wystarczy pobrać aplikację typu "inclinometer" lub "kątomierz". Po zainstalowaniu aplikacji, zazwyczaj wystarczy przyłożyć telefon do powierzchni dachu (lub krokwi, jeśli masz do niej dostęp), a aplikacja natychmiast wyświetli kąt nachylenia w stopniach. Niektóre aplikacje potrafią również pokazać spadek w procentach. Jest to niezwykle szybka i wygodna metoda, idealna do szybkich pomiarów w terenie.
Kątomierz budowlany – profesjonalne narzędzie dla precyzyjnych wyników
Dla osób poszukujących najwyższej precyzji lub pracujących na budowie regularnie, warto zainwestować w profesjonalny kątomierz budowlany. Dostępne są zarówno modele analogowe, jak i cyfrowe. Kątomierze cyfrowe zazwyczaj oferują odczyt kąta z dużą dokładnością i często posiadają dodatkowe funkcje, takie jak możliwość zera w dowolnej pozycji czy zapisywania pomiarów. Przyłożenie takiego narzędzia do powierzchni dachu pozwala na natychmiastowy i bardzo dokładny odczyt kąta nachylenia.
Jaki kąt nachylenia jest najlepszy dla Twojego pokrycia?
Jak już wielokrotnie wspominałem, wybór pokrycia dachowego jest ściśle powiązany z kątem nachylenia dachu. Producenci materiałów kładą duży nacisk na przestrzeganie minimalnych kątów, aby zapewnić prawidłowe działanie ich produktów. Poniżej znajdziesz przegląd wymagań dla najpopularniejszych materiałów.
Minimalny spadek dla blachodachówki i blachy trapezowej
Blachodachówka i blacha trapezowa to materiały stosunkowo lekkie i uniwersalne, które świetnie sprawdzają się na dachach o umiarkowanym nachyleniu. Minimalny kąt nachylenia dla większości blachodachówek wynosi zazwyczaj od 9° do 14°. Blachy trapezowe mogą być stosowane nawet na dachach o spadku około 9-10°. Ważne jest, aby sprawdzić specyfikację konkretnego producenta, ponieważ niektóre modele mogą dopuszczać niższe kąty przy zastosowaniu dodatkowych uszczelnień lub specjalnych systemów montażu.
Dachówki ceramiczne i cementowe – jakie nachylenie jest wymagane?
Tradycyjne dachówki ceramiczne i cementowe, ze względu na swoją wagę i konstrukcję, zazwyczaj wymagają większego nachylenia dachu. Standardowo minimalny kąt nachylenia dla tego typu pokryć wynosi od 22° do 30°. Jednakże, wielu producentów oferuje modele dachówek, które można stosować na dachach o niższym spadku, często powyżej 15-20°, pod warunkiem zastosowania dodatkowych zabezpieczeń, takich jak membrany dachowe o podwyższonej szczelności czy specjalne systemy rynienek.
Dachy płaskie i o niskim spadku: wymagania dla papy i gontów
Dachy o bardzo niskim nachyleniu, często określane jako dachy płaskie lub o spadku jednospadowym, wymagają specjalnych materiałów. Papa termozgrzewalna jest jednym z najczęściej wybieranych rozwiązań, a jej minimalny kąt nachylenia zaczyna się już od 3°. Gonty bitumiczne, choć kojarzone z dachami skośnymi, również mogą być stosowane na dachach o niższym spadku, zazwyczaj od 11-12°, ale zawsze wymagają zastosowania dodatkowego podkładu z papy, który zapewnia szczelność na całej powierzchni.
Najczęstsze błędy przy obliczaniu kąta i jak się ich ustrzec
Podczas obliczania i mierzenia kąta dachu łatwo o błędy, które mogą mieć poważne konsekwencje. Świadomość tych pułapek pozwoli Ci ich uniknąć i zapewnić prawidłowe wykonanie prac.
Niedokładne pomiary – dlaczego każdy centymetr ma znaczenie?
Podstawą każdego obliczenia są dokładne pomiary. Nawet kilkucentymetrowe niedokładności w zmierzeniu wysokości dachu ('h') lub połowy jego rozpiętości ('a') mogą prowadzić do znaczących błędów w obliczonym kącie. Pamiętaj, że funkcja tangens jest bardzo wrażliwa na zmiany wartości. Zawsze używaj precyzyjnych narzędzi pomiarowych (miarka, dalmierz laserowy) i najlepiej dokonaj pomiarów kilkukrotnie, porównując wyniki, aby mieć pewność co do ich poprawności.
Mylenie połowy rozpiętości z całą szerokością budynku
To jeden z najczęstszych błędów popełnianych przy obliczaniu kąta dachu dwuspadowego. Wzory trygonometryczne opierają się na trójkącie prostokątnym, który stanowi połowę przekroju dachu. Dlatego kluczowe jest użycie w formule 'a' połowy szerokości budynku. Podstawienie całej szerokości spowoduje drastyczne zaniżenie obliczonego kąta, co może prowadzić do błędnych decyzji projektowych i wykonawczych.
Przeczytaj również: Elewacja z blachy na rąbek: trwałość, estetyka i korzyści z zastosowania
Ignorowanie zaleceń producenta pokrycia dachowego
Nawet jeśli Twoje obliczenia kąta dachu są idealnie poprawne, a przepisy MPZP spełnione, musisz pamiętać o zaleceniach producenta materiału pokryciowego. Każdy rodzaj dachówki, blachy czy papy ma określony minimalny kąt nachylenia, przy którym gwarantuje swoją funkcjonalność i szczelność. Zignorowanie tych wytycznych, nawet jeśli kąt wydaje się wystarczający, może skutkować utratą gwarancji na materiał, pojawieniem się przecieków i koniecznością poniesienia dodatkowych kosztów związanych z naprawami lub wymianą pokrycia.
