Obliczanie nachylenia terenu może wydawać się skomplikowane, ale w rzeczywistości jest to umiejętność, która może okazać się niezwykle przydatna w wielu sytuacjach. Niezależnie od tego, czy planujesz budowę domu, projektujesz ogród, zajmujesz się rolnictwem, czy po prostu chcesz lepiej zrozumieć ukształtowanie terenu wokół siebie, wiedza ta jest kluczowa. Pozwala ona na podejmowanie świadomych decyzji dotyczących drenażu, stabilności gruntu, a nawet lokalizacji elementów architektonicznych. W tym przewodniku pokażę Ci, jak krok po kroku obliczyć nachylenie terenu, używając zarówno prostych, domowych metod, jak i nowoczesnych technologii.
Jak skutecznie obliczyć nachylenie terenu
- Nachylenie terenu wyraża się w procentach (%), stopniach (°) lub promilach (‰).
- Podstawowy wzór to: (różnica wysokości / odległość pozioma) x 100 dla procentów.
- Można używać map topograficznych (np. z Geoportalu) do matematycznych obliczeń.
- Proste metody terenowe obejmują poziomicę i łatę/deskę.
- Aplikacje na smartfony (pochyłomierze) oferują szybkie, orientacyjne pomiary.
- Profesjonalne narzędzia, takie jak niwelatory, zapewniają najwyższą precyzję.
Dlaczego prawidłowe obliczenie nachylenia terenu jest tak ważne
Znajomość nachylenia terenu to fundament wielu projektów. W budownictwie pozwala ona na właściwe zaprojektowanie fundamentów, drenażu opaskowego wokół budynku, a także na ocenę stabilności gruntu pod przyszłe konstrukcje. W rolnictwie odpowiednie nachylenie zapobiega erozji gleby i ułatwia nawadnianie. W geodezji jest to podstawowa informacja przy podziale działek czy wytyczaniu dróg. Nawet w planowaniu ogrodu, wiedza o spadku terenu jest nieoceniona dzięki niej możemy uniknąć problemów z zastojami wody, zaplanować efektywne ścieżki czy tarasy. Ignorowanie tego parametru może prowadzić do szeregu kłopotów, od ciągłych problemów z wilgocią wokół domu, przez erozję gleby, po trudności w uzyskaniu pozwoleń na budowę.
Od ogrodu po budowę domu – gdzie przyda Ci się ta wiedza
Wyobraź sobie, że planujesz piękny, wielopoziomowy ogród. Wiedza o nachyleniu terenu pozwoli Ci zaplanować tarasy, ścieżki, a nawet system nawadniający, który będzie efektywnie rozprowadzał wodę. Jeśli budujesz dom, precyzyjne określenie spadku jest kluczowe dla prawidłowego zaprojektowania fundamentów, systemu drenażowego wokół budynku, a także dla odpowiedniego odprowadzenia wód opadowych z dachu. Nawet wybór miejsca na szambo czy przydomową oczyszczalnię ścieków może zależeć od nachylenia terenu. To uniwersalna wiedza, która przekłada się na praktyczne rozwiązania w wielu dziedzinach.
Jakie problemy możesz napotkać, ignorując spadek na swojej działce
Zlekceważenie nachylenia terenu to prosta droga do kłopotów. Najczęstszym problemem są oczywiście kwestie związane z wodą. Zbyt małe nachylenie lub jego brak może prowadzić do zastojów wody, która będzie podmywać fundamenty, powodować zawilgocenie piwnic i ścian, a także sprzyjać rozwojowi pleśni. Silne nachylenie bez odpowiedniego zabezpieczenia może z kolei skutkować erozją gleby, która będzie spływać w dół, zabierając ze sobą cenną warstwę urodzaju. W skrajnych przypadkach może to prowadzić do niestabilności gruntu, co jest szczególnie niebezpieczne w przypadku budowy. Dodatkowo, problemy z odprowadzaniem wody mogą utrudnić zagospodarowanie terenu i sprawić, że Twoja działka stanie się po prostu mniej funkcjonalna i estetyczna.
Kluczowe pojęcia, które musisz znać: procenty, stopnie i promile
Zanim zagłębimy się w metody pomiaru, warto zrozumieć, w jakich jednostkach wyrażamy nachylenie terenu. Każda z nich ma swoje zastosowanie i może być bardziej intuicyjna w konkretnym kontekście. Nie ma tu żadnej magii, a jedynie matematyka, która pomaga nam opisać rzeczywistość.
Nachylenie w procentach – najpopularniejsza miara spadku
Kiedy mówimy o nachyleniu terenu w kontekście budowlanym, ogrodniczym czy drogowym, najczęściej spotkamy się z wyrażeniem go w procentach. Jest to miara, która mówi nam, o ile metrów zmienia się wysokość na dystansie 100 metrów w poziomie. Podstawowy wzór wygląda następująco: Nachylenie [%] = (różnica wysokości / odległość pozioma) * 100. Warto zapamiętać, że nachylenie równe 100% odpowiada kątowi 45 stopni. Często spotykam się z błędnym przekonaniem, że 100% to pion, czyli 90 stopni nic bardziej mylnego! Nachylenie 100% oznacza, że na każdy metr przejechany w poziomie, wznosimy się lub opadamy o jeden metr. Jest to już bardzo strome nachylenie.
Kąt w stopniach – jak go rozumieć i kiedy jest przydatny
Jednostka stopniowa jest bardziej intuicyjna, gdy myślimy o geometrii i kątach. Jest to standardowa miara kątowa, którą znamy ze szkoły. Wzór na obliczenie kąta w stopniach wymaga użycia funkcji trygonometrycznej arcus tangens (oznaczanej jako atan lub tan⁻¹). W praktyce oznacza to, że jeśli podzielisz różnicę wysokości przez odległość poziomą, a następnie użyjesz kalkulatora lub funkcji w arkuszu kalkulacyjnym do obliczenia arcus tangens z tego wyniku, otrzymasz kąt w stopniach. Kąt [°] = atan(różnica wysokości / odległość pozioma). Ta miara jest często używana w geologii, przy projektowaniu dachów, gdzie znamy preferowane kąty nachylenia, czy w fizyce.
Promile, czyli miara dla profesjonalistów – co warto o niej wiedzieć
Promile (‰) to kolejna jednostka miary nachylenia, która jest ściśle związana z procentami. Jeden promil to jedna dziesiąta procenta. Wzór jest analogiczny do procentowego, ale mnożymy przez 1000: Nachylenie [‰] = (różnica wysokości / odległość pozioma) * 1000. Promile są szczególnie używane w geodezji i inżynierii drogowej, gdzie często mamy do czynienia z niewielkimi spadkami na bardzo dużych dystansach. Pozwalają one na precyzyjne określenie nawet minimalnych zmian wysokości, które mogłyby zostać pominięte przy użyciu procentów.
Praktyczny przelicznik: jak zamienić procenty na stopnie (i odwrotnie)
Chociaż istnieją wzory matematyczne, najprostszym sposobem na przeliczanie między procentami a stopniami jest skorzystanie z kalkulatorów dostępnych online. Wpisz "przelicznik procentów na stopnie nachylenia" w wyszukiwarkę, a znajdziesz wiele narzędzi, które zrobią to za Ciebie. Dla przykładu, nachylenie wynoszące 10% to około 5.71 stopnia. Z kolei kąt 30 stopni to około 57.7% nachylenia. Pamiętaj, że te przeliczenia są stałe, więc raz poznany sposób pozwoli Ci na szybkie konwersje.
Metoda #1: Obliczenia matematyczne z wykorzystaniem mapy
Jedną z najbardziej precyzyjnych metod określenia nachylenia terenu, zwłaszcza na większych obszarach, jest analiza danych z map topograficznych lub serwisów geoprzestrzennych. Ta metoda wymaga dostępu do internetu i umiejętności odczytywania informacji z mapy, ale pozwala na zaplanowanie działań bez wychodzenia z domu.
Krok po kroku: Jak obliczyć nachylenie terenu, korzystając z Geoportalu
Aby skorzystać z tej metody, udaj się na stronę Geoportalu. Po zlokalizowaniu interesującego Cię obszaru, musisz zidentyfikować dwa punkty, między którymi chcesz obliczyć nachylenie. Następnie, korzystając z narzędzi dostępnych na mapie (np. narzędzia do pomiaru odległości i analizy wysokości), możesz odczytać różnicę wysokości między tymi punktami. Zapisz obie wartości różnicę wysokości i odległość poziomą. Pamiętaj, że dane z Geoportalu są bardzo dokładne i stanowią cenne źródło informacji dla każdego, kto potrzebuje precyzyjnych danych terenowych.

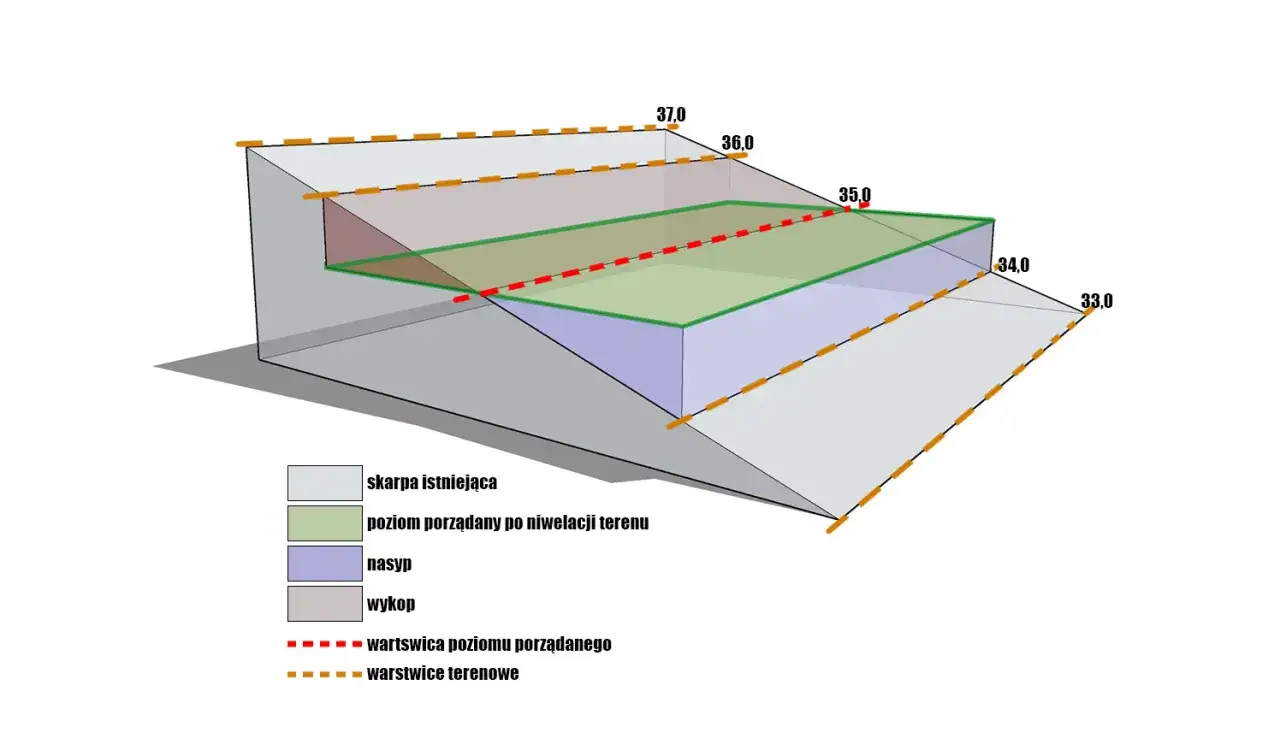

Co to są poziomice i jak odczytać z nich różnicę wysokości
Poziomice, zwane też warstwicami, to linie na mapie łączące punkty o tej samej wysokości nad poziomem morza. Różnica wysokości między kolejnymi poziomnicami jest zazwyczaj podana na mapie (tzw. cięcie warstwicowe). Im gęściej rozmieszczone są poziomice, tym bardziej stromy jest teren. Aby obliczyć różnicę wysokości między dwoma punktami, musisz zlokalizować te punkty na mapie i policzyć, ile poziomic znajduje się między nimi, a następnie pomnożyć tę liczbę przez wartość cięcia warstwicowego. Jeśli punkty leżą między poziomnicami, możesz oszacować wysokość, choć wymaga to większej wprawy.
Wzór, który musisz znać: (różnica wysokości / odległość) x 100
Gdy już posiadasz dane o różnicy wysokości (Δh) i odległości poziomej (d) między dwoma punktami, możesz zastosować podstawowy wzór na nachylenie w procentach: Nachylenie [%] = (Δh / d) * 100. Na przykład, jeśli różnica wysokości wynosi 5 metrów, a odległość pozioma między tymi punktami to 50 metrów, nachylenie wyniesie (5 / 50) * 100 = 10%. Pamiętaj, aby jednostki były takie same (np. metry). Jeśli chcesz uzyskać wynik w stopniach, użyj wzoru z funkcją arcus tangens.
Metoda #2: Prosty i tani pomiar w terenie przy użyciu poziomicy
Jeśli wolisz pracować w terenie i nie masz dostępu do zaawansowanych narzędzi, ta metoda jest dla Ciebie. Jest prosta, tania i nie wymaga specjalistycznej wiedzy, a pozwala uzyskać całkiem dokładne wyniki.
Jakich narzędzi potrzebujesz? Lista dla każdego majsterkowicza
Do przeprowadzenia tego pomiaru będziesz potrzebować kilku podstawowych narzędzi, które prawdopodobnie masz już w domu lub możesz łatwo zdobyć:
- Długa łata, prosta deska lub profil aluminiowy: Im dłuższy przedmiot, tym dokładniejszy pomiar na większej odległości. Idealnie, jeśli ma około 2 metrów.
- Poziomica: Najlepiej długa, aby łatwiej było ją wypoziomować na łacie.
- Miarka zwijana: Długa miarka pozwoli na zmierzenie większych odległości.
- Ewentualnie: Paliki lub kliny do stabilizacji łaty, jeśli teren jest nierówny.
Praktyczny przewodnik: Mierzenie spadku za pomocą deski i miarki
Oto jak krok po kroku wykonać pomiar:
- Wybierz punkt początkowy i końcowy: Zdecyduj, na jakim odcinku chcesz zmierzyć nachylenie.
- Ustaw łatę w poziomie: Umieść długą łatę (lub deskę) w punkcie początkowym, opierając ją na gruncie. Użyj poziomicy, aby upewnić się, że łata jest idealnie wypoziomowana. Może być konieczne podłożenie czegoś pod jeden z końców, aby uzyskać idealny poziom.
- Zmierz odległość poziomą: Teraz, gdy łata jest wypoziomowana, zmierz odległość od jej początku (punktu na gruncie) do punktu końcowego na tej samej wysokości (np. do ściany budynku, słupka). To jest Twoja odległość pozioma (d).
- Zmierz różnicę wysokości: Od końca łaty (tam, gdzie jest punkt końcowy) zmierz pionową odległość do powierzchni gruntu w punkcie końcowym. To jest Twoja różnica wysokości (Δh).
- Oblicz nachylenie: Użyj wzoru: Nachylenie [%] = (Δh / d) * 100.
Pamiętaj, aby dokładnie mierzyć i upewnić się, że łata jest idealnie wypoziomowana to klucz do uzyskania wiarygodnych wyników.
Jak uniknąć najczęstszych błędów podczas samodzielnego pomiaru
Nawet przy prostych metodach można popełnić błędy. Oto kilka wskazówek, jak ich unikać:
- Niedokładne wypoziomowanie łaty: Zawsze sprawdzaj kilka razy, czy poziomica pokazuje idealny poziom. Nawet niewielkie odchylenie może znacząco wpłynąć na wynik.
- Nierówny grunt: Upewnij się, że łata opiera się stabilnie i nie ugina się pod wpływem nierówności terenu.
- Błędy w odczycie miarki: Czytaj wskazania miarki dokładnie, zwracając uwagę na milimetry.
- Brak uwzględnienia długości łaty: Jeśli mierzysz odległość od końca łaty, upewnij się, że nie uwzględniasz jej długości w obliczeniach odległości poziomej, chyba że łata jest częścią tej odległości.
- Mierzenie po krzywiźnie: Zawsze staraj się mierzyć po możliwie najprostszej linii, aby odległość pozioma była jak najdokładniejsza.
Metoda #3: Nowoczesne technologie w Twojej kieszeni – aplikacje na smartfona
W dzisiejszych czasach smartfon może być Twoim podręcznym narzędziem do wielu zadań, w tym do pomiaru nachylenia terenu. Aplikacje typu pochyłomierz (inklinometr) wykorzystują wbudowane w telefon czujniki, aby szybko i orientacyjnie określić spadek.
Jak działa pochyłomierz (inklinometr) w telefonie
Smartfony są wyposażone w czujniki takie jak akcelerometr i żyroskop. Akcelerometr mierzy przyspieszenie, a żyroskop prędkość kątową. Kiedy umieścisz telefon na powierzchni, te czujniki wykrywają, jak jest on zorientowany w przestrzeni. Aplikacja pochyłomierz interpretuje te dane i na ich podstawie oblicza kąt nachylenia telefonu, a co za tym idzie powierzchni, na której leży. To bardzo wygodne rozwiązanie do szybkich, orientacyjnych pomiarów.
Polecane aplikacje do mierzenia nachylenia – przegląd opcji
W sklepach z aplikacjami znajdziesz wiele programów tego typu. Wiele z nich jest darmowych i oferuje podstawowe funkcje pomiaru nachylenia w stopniach lub procentach. Szukaj aplikacji, które mają prosty interfejs i pozwalają na łatwe przełączanie jednostek. Niektóre bardziej zaawansowane aplikacje oferują dodatkowe funkcje, takie jak zapis pomiarów, możliwość kalibracji czy pomiar nachylenia w dwóch płaszczyznach jednocześnie. Warto przetestować kilka opcji, aby znaleźć tę, która najlepiej odpowiada Twoim potrzebom.
Na co zwrócić uwagę, aby pomiar telefonem był jak najdokładniejszy
Chociaż aplikacje na smartfony są wygodne, ich precyzja może być ograniczona w porównaniu do profesjonalnych narzędzi. Aby uzyskać jak najlepsze wyniki:
- Kalibracja: Wiele aplikacji pozwala na kalibrację. Upewnij się, że wykonujesz ją na płaskiej, poziomej powierzchni.
- Stabilność: Trzymaj telefon stabilnie podczas pomiaru. Unikaj drgań.
- Unikaj zakłóceń: Silne pola magnetyczne lub metalowe powierzchnie mogą wpływać na odczyty czujników.
- Świadomość ograniczeń: Pamiętaj, że pomiar telefonem jest zazwyczaj orientacyjny. Do precyzyjnych prac budowlanych lub geodezyjnych lepiej użyć profesjonalnego sprzętu.
Metoda #4: Profesjonalne narzędzia dla wymagających – kiedy warto ich użyć
Gdy potrzebujesz najwyższej precyzji, a stawka jest wysoka (np. przy budowie domu, skomplikowanych projektach), warto sięgnąć po profesjonalny sprzęt geodezyjny. Te narzędzia gwarantują dokładność, której nie uzyskasz żadną inną metodą.
Niwelator optyczny i laserowy – czym się różnią i jak działają
Niwelator optyczny to klasyczne narzędzie geodezyjne, które działa na zasadzie teleskopu. Geodeta celuje nim w łaty niwelacyjne, odczytując na nich różnice wysokości. Jest bardzo precyzyjny, ale zazwyczaj wymaga pracy dwóch osób. Niwelator laserowy emituje wiązkę lasera, która działa jak poziomica na dużym obszarze. Operator ustawia odbiornik na łacie, a niwelator wskazuje mu, czy łata jest na odpowiedniej wysokości. Jest to znacznie szybsze i często pozwala na pracę jednej osobie, co czyni go idealnym do wielu zastosowań budowlanych.
Kiedy samodzielny pomiar nie wystarczy i warto zatrudnić geodetę
Samodzielne metody są świetne do celów orientacyjnych, planowania ogrodu czy drobnych prac. Jednak w sytuacjach, gdy wymagana jest wysoka precyzja i zgodność z przepisami, niezbędna jest pomoc profesjonalisty. Dotyczy to przede wszystkim:
- Budowy domu: Precyzyjne wytyczenie budynku, fundamentów, poziomów terenu.
- Podziału działki: Określenie granic i powierzchni zgodnie z prawem.
- Dużych projektów infrastrukturalnych: Budowa dróg, sieci uzbrojenia terenu.
- Sporów granicznych: Ustalenie faktycznego przebiegu granic.
- Wymagań prawnych: Wiele procedur budowlanych i prawnych wymaga dokumentacji geodezyjnej.
Geodeta dysponuje odpowiednim sprzętem i wiedzą, aby wykonać pomiary z wymaganą dokładnością.
Zastosowanie w praktyce: Nachylenie terenu a przepisy budowlane
Znajomość nachylenia terenu ma również swoje odzwierciedlenie w przepisach i procedurach związanych z budownictwem. Jest to parametr, który często wpływa na to, jak możemy zagospodarować naszą działkę.
Jak spadek działki wpływa na warunki zabudowy
Przy ubieganiu się o warunki zabudowy (WZ) lub miejscowy plan zagospodarowania przestrzennego (MPZP), nachylenie terenu jest jednym z kluczowych czynników branych pod uwagę. W decyzji WZ często określa się m.in. maksymalną wysokość zabudowy, a także parametry dachu, takie jak jego kąt nachylenia. Jeśli Twoja działka ma znaczne nachylenie, może to wpłynąć na projekt domu, wymuszając np. zastosowanie fundamentów na skarpie lub specyficzne rozwiązania architektoniczne. Warto to uwzględnić już na etapie planowania.
Przeczytaj również: Kuchnie z IKEA: opinie, rekomendacje i co warto wiedzieć przed zakupem
Planowanie drenażu i odprowadzania wody – dlaczego nachylenie jest kluczowe
Efektywne zarządzanie wodą opadową to jeden z najważniejszych aspektów utrzymania dobrej kondycji budynku i jego otoczenia. Prawidłowo zaprojektowany spadek terenu jest absolutnie kluczowy dla naturalnego odprowadzania wody z dala od fundamentów. Zbyt małe nachylenie może prowadzić do gromadzenia się wody, co z czasem skutkuje podmakaniem gruntu, uszkodzeniem izolacji fundamentów i problemami z wilgocią. Z kolei odpowiednie nachylenie pozwala na skierowanie wody do systemu drenażowego, rowów melioracyjnych lub po prostu na bezpieczne odprowadzenie jej na teren sąsiedni (zgodnie z przepisami) lub do kanalizacji deszczowej. Bez uwzględnienia spadku, nawet najlepszy system drenażowy może okazać się nieskuteczny.
