Prawidłowe funkcjonowanie instalacji grawitacyjnych, takich jak kanalizacja sanitarna, drenaż czy system odprowadzania deszczówki, opiera się na jednym, kluczowym czynniku: odpowiednim spadku rur. Bez niego nawet najlepiej zaprojektowana sieć może sprawiać problemy, prowadząc do kosztownych awarii. Ten artykuł to Twój praktyczny przewodnik, który krok po kroku wyjaśni, jak samodzielnie obliczyć i wyznaczyć niezbędne nachylenie, zapewniając bezproblemową pracę Twojej instalacji na lata.
Kluczowe informacje o obliczaniu spadku rury
- Prawidłowy spadek rury jest fundamentem bezawaryjnej instalacji grawitacyjnej
- Zbyt mały lub zbyt duży spadek prowadzi do zatorów i problemów z samooczyszczaniem
- Spadek wyraża się w procentach (%), promilach (‰) lub jako stosunek (np. cm/m)
- Podstawowy wzór to: Różnica wysokości = Długość odcinka × Wartość spadku [%]
- W Polsce obowiązują normy określające minimalne spadki dla kanalizacji, drenażu i deszczówki
- Do wyznaczania spadku w praktyce używa się poziomicy, niwelatorów laserowych i metod "na sznurki"
Dlaczego prawidłowy spadek rury to fundament bezawaryjnej instalacji
Instalacje grawitacyjne działają dzięki sile ciężkości to ona napędza przepływ ścieków, wody deszczowej czy wód gruntowych. Kluczem do efektywnego wykorzystania tej siły jest odpowiednie nachylenie rur. Bez niego cały system traci sens, a jego długotrwała, bezawaryjna praca staje się niemożliwa. Niezależnie od tego, czy projektujesz kanalizację sanitarną, system drenażowy wokół domu, czy odprowadzanie wody deszczowej z dachu, prawidłowy spadek rury jest absolutnie fundamentalny.
Co się stanie, gdy spadek będzie zbyt mały? Skutki dla Twojej kanalizacji
Wyobraź sobie rzekę płynącą po płaskim terenie. Woda stoi, tworzą się zastoiska, a na brzegach gromadzi się muł. Podobny proces zachodzi w rurze kanalizacyjnej, gdy spadek jest niewystarczający. Zbyt małe nachylenie oznacza, że ścieki poruszają się zbyt wolno. W efekcie cięższe frakcje stałe, takie jak papier, resztki jedzenia czy fekalia, nie są w stanie być efektywnie transportowane. Osadzają się na ściankach rury, stopniowo zmniejszając jej przekrój. Prowadzi to nieuchronnie do tworzenia się zatorów, nieprzyjemnych zapachów i konieczności częstego, uciążliwego udrażniania. To prosta droga do frustracji i nieoczekiwanych wydatków.
Czy spadek może być za duży? Paradoks zbyt szybkiego spływu
Często myślimy, że im większy spadek, tym lepiej. Nic bardziej mylnego! Nadmierne nachylenie rury, przekraczające zazwyczaj 15%, również stanowi problem. W takim przypadku woda spływa przez rurę z ogromną prędkością. Choć wydaje się to korzystne, ma swoją ciemną stronę. Szybki nurt wody nie jest w stanie efektywnie unieść i wypłukać cięższych elementów stałych zawartych w ściekach. Woda ucieka, a cięższe zanieczyszczenia pozostają na dnie rury, również prowadząc do powstawania zatorów. To swoisty paradoks zbyt szybki spływ okazuje się równie problematyczny co zbyt wolny.
Samooczyszczanie rur – jak spadek wpływa na ten kluczowy proces
Każda sprawnie działająca instalacja grawitacyjna powinna posiadać zdolność do samooczyszczania. Oznacza to, że przepływająca przez nią woda powinna być w stanie samodzielnie usuwać drobne zanieczyszczenia, zapobiegając ich gromadzeniu się. Kluczem do tego procesu jest utrzymanie odpowiedniej prędkości przepływu. Prawidłowo dobrany spadek zapewnia tę optymalną prędkość wystarczająco dużą, by transportować zanieczyszczenia, ale nie na tyle dużą, by pozostawiać cięższe frakcje. Dzięki temu rury pozostają drożne, a ryzyko powstawania osadów i zatorów jest minimalizowane.
Kluczowe pojęcia, które musisz znać: spadek w procentach, promilach i cm/m
Zanim przejdziemy do praktycznych obliczeń, musimy zrozumieć, w jaki sposób określa się spadek rury. Istnieje kilka jednostek i sposobów jego wyrażania, a ich poprawne rozumienie jest niezbędne, aby uniknąć błędów. Wiedza ta pozwoli Ci swobodnie poruszać się między zaleceniami norm i instrukcjami wykonawczymi.
Jak czytać i rozumieć spadek 2%, 1,5% lub 0,5%
Najczęściej spotykanym sposobem wyrażania spadku jest procent (%). Spadek 2% oznacza, że na każdy metr długości rury, jej koniec musi znajdować się 2 centymetry niżej niż początek. I tak, spadek 1,5% to 1,5 cm różnicy wysokości na metr bieżący, a spadek 0,5% to zaledwie pół centymetra różnicy na każdy metr. Zrozumienie tej prostej zależności jest kluczowe dla prawidłowego zaplanowania instalacji.
Procenty, promile czy stopnie? Praktyczny przelicznik dla każdego
Oprócz procentów, spadek może być również wyrażany w promilach (‰) lub jako stosunek jednostek (np. cm/m). Warto wiedzieć, że 1% to 10‰. W praktyce budowlanej w Polsce najczęściej spotkasz się ze spadkiem podawanym w procentach. Oto prosty przelicznik, który ułatwi Ci pracę:
| Jednostka | Znaczenie | Przykład |
|---|---|---|
| 2% | 2 cm różnicy na 1 metr długości | Rura o długości 10 m będzie miała 20 cm spadku |
| 1,5% | 1,5 cm różnicy na 1 metr długości | Rura o długości 10 m będzie miała 15 cm spadku |
| 0,5% | 0,5 cm różnicy na 1 metr długości | Rura o długości 10 m będzie miała 5 cm spadku |
| 1% | 10‰ (promili) | 1 cm różnicy na 1 metr długości |
Jak obliczyć spadek rury krok po kroku? Prosty wzór i praktyczne przykłady
Teraz, gdy rozumiemy podstawowe pojęcia, możemy przejść do konkretnych obliczeń. Poniżej znajdziesz prosty wzór i praktyczne przykłady, które pozwolą Ci samodzielnie określić wymaganą różnicę wysokości dla Twojej instalacji.
Wzór, który musisz zapamiętać: Obliczanie różnicy wysokości
Podstawowy wzór, który pozwoli Ci obliczyć wymaganą różnicę wysokości między początkiem a końcem odcinka rury, jest następujący:
Różnica wysokości = Długość odcinka [m] × Wartość spadku [%] / 100
Pamiętaj, że przed podstawieniem do wzoru, wartość spadku procentowego musisz zamienić na ułamek dziesiętny. Na przykład, spadek 2% to 0.02, a spadek 0,5% to 0.005. W ten sposób obliczysz, o ile centymetrów (lub metrów, w zależności od jednostek) musi obniżyć się rura na danym odcinku.

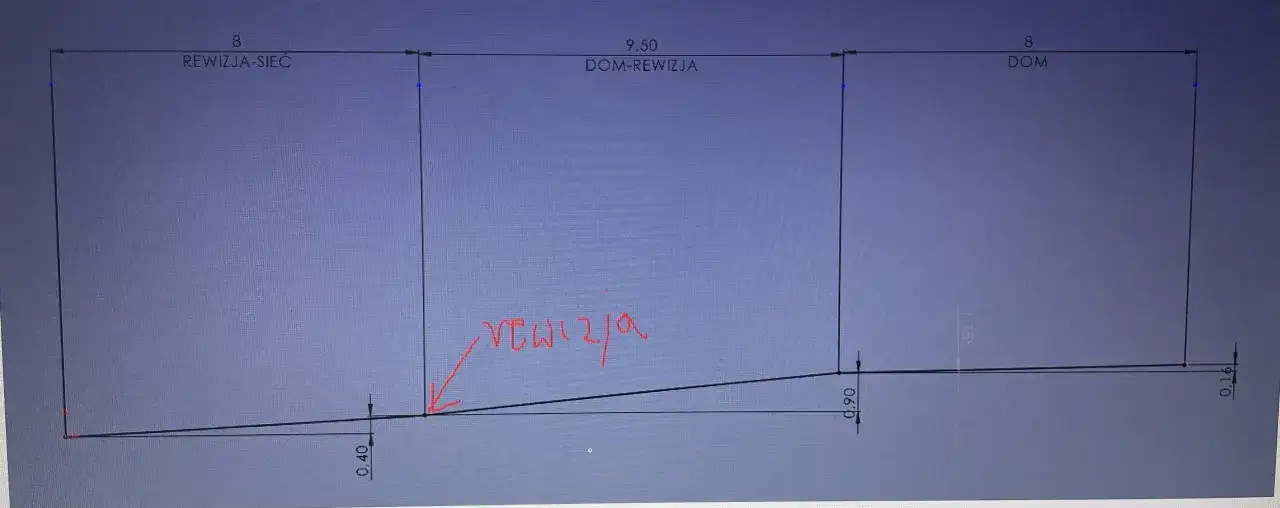

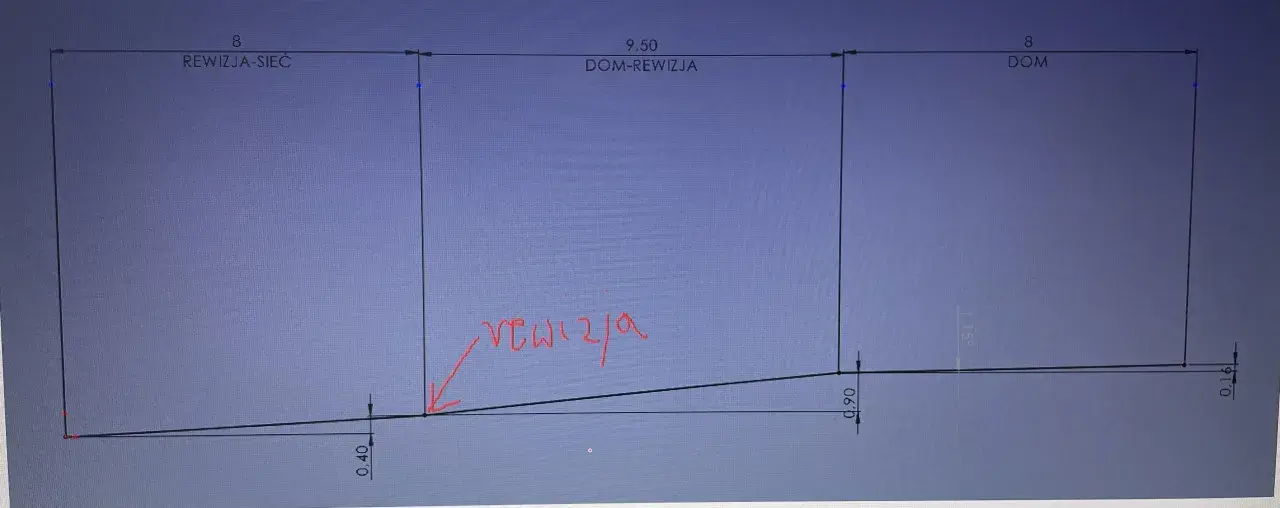

Przykład 1: Obliczanie spadku dla rury kanalizacyjnej o długości 8 metrów
Załóżmy, że masz do ułożenia rurę kanalizacyjną o długości 8 metrów. Zgodnie z zaleceniami, dla kanalizacji sanitarnej stosuje się spadek rzędu 2%. Aby obliczyć wymaganą różnicę wysokości, podstawiamy wartości do wzoru:
Różnica wysokości = 8 m × 2% / 100 = 8 m × 0.02 = 0.16 m
Oznacza to, że koniec 8-metrowego odcinka rury musi znajdować się 16 centymetrów niżej niż jej początek, aby zapewnić prawidłowy przepływ.
Przykład 2: Ile wynosi spadek rury drenażowej na odcinku 25 metrów
Teraz rozważmy przykład z rurą drenażową. Długość odcinka wynosi 25 metrów, a zalecany spadek dla drenażu to 0,5%. Obliczamy:
Różnica wysokości = 25 m × 0,5% / 100 = 25 m × 0.005 = 0.125 m
W tym przypadku, na 25-metrowym odcinku rury drenażowej, różnica poziomów między jej końcami powinna wynosić 12,5 centymetra. To zapewnia powolny, ale skuteczny odpływ wód gruntowych.
Normy i zalecane wartości spadków w Polsce – tego musisz się trzymać!
Umiejętność obliczania spadku to jedno, ale kluczowe jest również przestrzeganie obowiązujących w Polsce norm i zaleceń. Najważniejszą z nich jest norma PN-EN 12056-2, która precyzyjnie określa wymagania dla instalacji kanalizacyjnych. Oto przegląd najważniejszych wartości, których powinieneś przestrzegać:
Spadek rury kanalizacyjnej: kluczowe wartości dla średnic 110 mm i 160 mm
Dla standardowych rur kanalizacyjnych w Polsce, ogólnie zaleca się spadek w przedziale 2-3%. Szczegółowe wymagania zależą od średnicy rury:
- Rury o średnicy 110 mm: Minimalny wymagany spadek to 2% (czyli 2 cm na każdy metr długości).
- Rury o średnicy 160 mm: Minimalny spadek może być nieco mniejszy i wynosić 1-1,5%. Większa średnica pozwala na utrzymanie odpowiedniej prędkości przepływu nawet przy mniejszym nachyleniu.

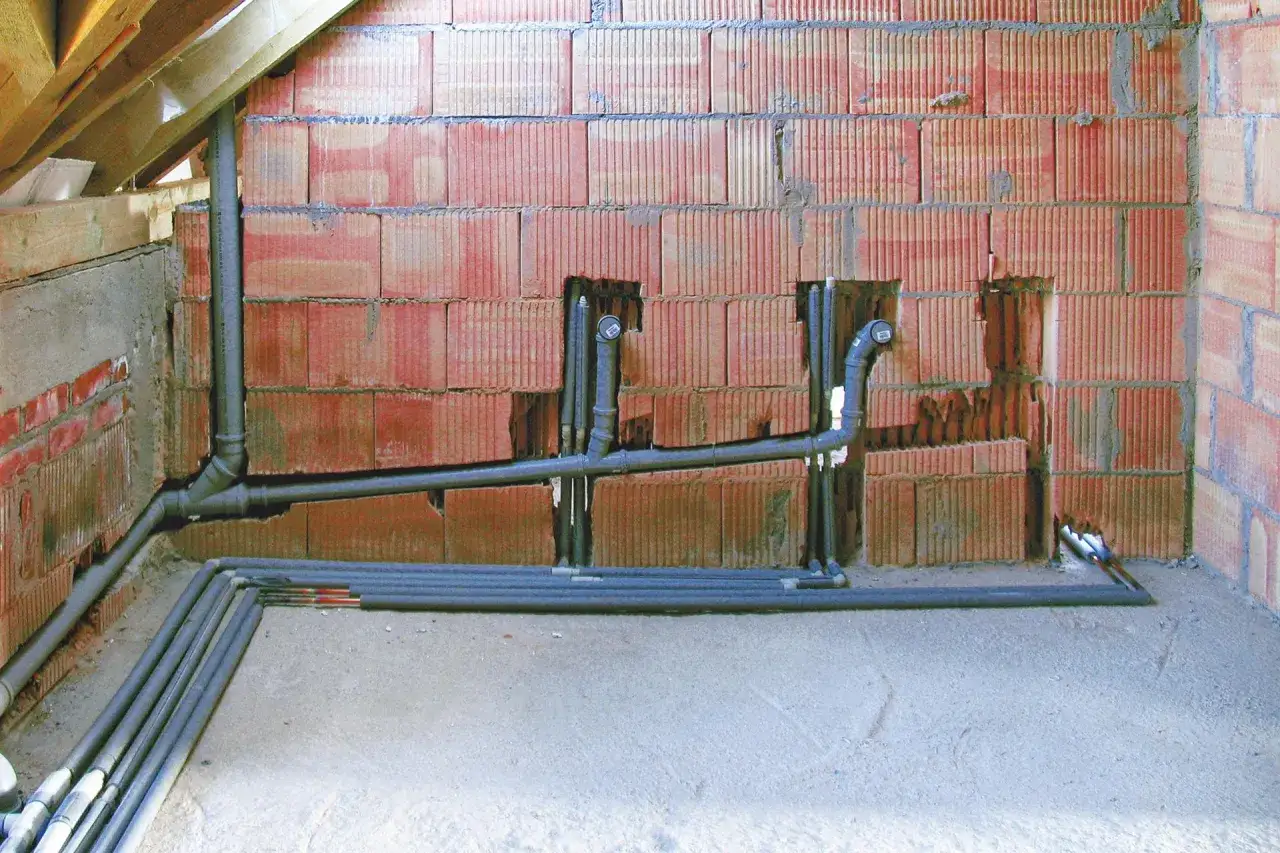

Jaki spadek dla podejść kanalizacyjnych? Rury 50 mm i 75 mm
Podejścia kanalizacyjne, czyli rury doprowadzające ścieki z poszczególnych punktów (np. umywalki, prysznica) do pionu, mają zazwyczaj mniejsze średnice. Tutaj również obowiązują specyficzne wymogi:
- Rury o średnicy 50 mm: Spadek powinien wynosić co najmniej 2%.
- Rury o średnicy 75 mm: Podobnie jak dla 50 mm, zaleca się spadek minimum 2%.
Mniejsze średnice wymagają większego nachylenia, aby zapewnić skuteczne usuwanie zanieczyszczeń.
Spadek rury drenażowej – dlaczego tutaj wartości są inne
Instalacje drenażowe mają inne zadanie niż kanalizacja sanitarna ich celem jest powolne, grawitacyjne odprowadzanie wód gruntowych w celu osuszenia terenu. Dlatego też wymagane spadki są tutaj znacznie mniejsze:
- Drenaż opaskowy: Zalecany spadek wynosi zazwyczaj od 0,4% do 0,5% (czyli 4-5 mm na każdy metr długości). Takie nachylenie zapewnia powolny przepływ, który jest wystarczający do efektywnego osuszania gruntu wokół budynku.
Odprowadzanie deszczówki: jaki spadek zapewni skuteczne działanie
Systemy odprowadzania wody deszczowej również wymagają odpowiedniego spadku, aby szybko i efektywnie pozbyć się nadmiaru wody z dachu i terenu:
- Rury odprowadzające deszczówkę: Zalecany spadek mieści się w przedziale od 0,5% do 2%. Wyższe wartości mogą być stosowane w przypadku dłuższych odcinków lub gdy chcemy zapewnić szybszy odpływ.
Jak w praktyce wyznaczyć spadek na budowie? Niezbędne narzędzia i techniki
Teoretyczne obliczenia to jedno, ale kluczowe jest precyzyjne przeniesienie ich na grunt budowy. Istnieje kilka sprawdzonych metod i narzędzi, które pomogą Ci w praktycznym wyznaczaniu spadku, zapewniając zgodność z projektem i normami.

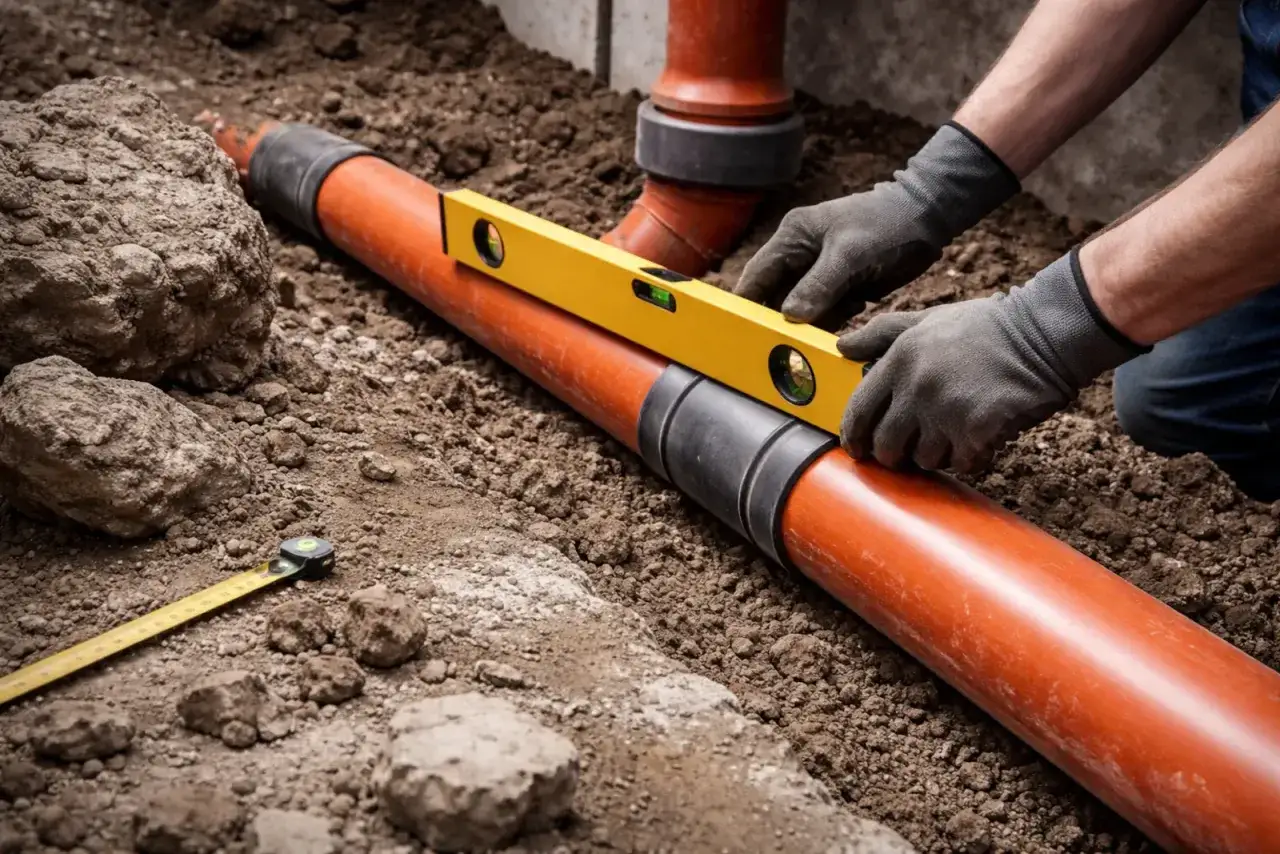

Poziomica tradycyjna vs. niwelator laserowy – co wybrać
Wybór narzędzia zależy od skali projektu i wymaganego poziomu precyzji:
- Poziomica tradycyjna: Doskonale sprawdza się przy krótkich odcinkach rur lub podczas montażu podejść. Jest prosta w użyciu i łatwo dostępna. Wymaga jednak pewnego doświadczenia, aby precyzyjnie odczytać spadek na dłuższych odcinkach.
- Niwelator laserowy: To narzędzie dla profesjonalistów, oferujące znacznie większą precyzję i wygodę, szczególnie przy długich trasach rurociągów. Pozwala na wyznaczenie linii spadku na dużej odległości, co znacznie ułatwia pracę i minimalizuje ryzyko błędów.
Metoda "na sznurki" i tyczki – sprawdzony sposób na długich odcinkach
Klasyczna metoda, która wciąż znajduje zastosowanie, szczególnie przy układaniu długich odcinków rur w wykopach. Polega na wbiciu tyczek w ziemi w odpowiednich odstępach i naciągnięciu między nimi sznurka, który wyznacza linię spadku. Kluczem jest precyzyjne ustalenie wysokości początkowej i końcowej tyczki, uwzględniając wymagany spadek. Metoda ta, choć pracochłonna, pozwala na uzyskanie dobrej dokładności przy odpowiednim wykonaniu.
Kontrola spadku podczas montażu – jak uniknąć kosztownych błędów
Największe błędy zdarzają się, gdy kontrola spadku jest wykonywana tylko raz, na początku lub na końcu prac. Konieczna jest ciągła weryfikacja. Regularnie sprawdzaj nachylenie każdej ułożonej sekcji rury. Używaj poziomicy, aby upewnić się, że nie powstają lokalne zagłębienia ani "falowania". Wczesne wykrycie nieprawidłowości pozwala na natychmiastową korektę, zanim problem stanie się poważny i kosztowny w naprawie.
Najczęstsze błędy przy wyznaczaniu spadku i jak ich skutecznie unikać
Nawet najlepsze narzędzia i obliczenia mogą zawieść, jeśli popełnimy podstawowe błędy w procesie projektowania i montażu. Oto najczęstsze pułapki, na które musisz uważać:
Błąd nr 1: Wyznaczanie spadku "na oko"
To najprostsza i jednocześnie najczęstsza droga do problemów. Intuicja i doświadczenie są ważne, ale w przypadku spadków rur nie zastąpią precyzyjnych pomiarów. Nawet niewielkie odchylenie od wymaganego spadku może mieć poważne konsekwencje w dłuższej perspektywie. Zawsze używaj narzędzi pomiarowych poziomicy, niwelatora, łaty z podziałką.
Błąd nr 2: Nieuwzględnianie osiadania gruntu
Szczególnie w przypadku nowych instalacji, gdzie prace ziemne są świeże, grunt może ulegać osiadaniu. Jeśli nie uwzględnisz tego zjawiska podczas wyznaczania spadku, po pewnym czasie rurociąg może się "zanurzyć", tracąc wymagane nachylenie. Staraj się stabilizować podłoże lub uwzględnij potencjalne osiadanie w swoich obliczeniach, szczególnie na terenach podmokłych lub po nasypach.
Przeczytaj również: Ile kosztuje metr przyłącza wody? Poznaj ceny i czynniki
Błąd nr 3: Tworzenie lokalnych zagłębień i "fal" na rurociągu
Nawet jeśli ogólny spadek na całej długości rury jest prawidłowy, kluczowe jest, aby nie powstawały żadne lokalne zagłębienia, tak zwane "przeciwspadki" lub "fale". W takich miejscach woda będzie się zatrzymywać, a cięższe zanieczyszczenia gromadzić, tworząc zatory. Upewnij się, że linia spadku jest ciągła i jednolita na całej długości instalacji, bez żadnych "załamań" w dół.
