Jak wybrać kable do domu? Przewodnik po przekrojach i typach

Wybór odpowiednich kabli do instalacji elektrycznej w domu jednorodzinnym to decyzja o fundamentalnym znaczeniu dla bezpieczeństwa mieszkańców i prawidłowego funkcjonowania wszystkich urządzeń. Ten kompleksowy poradnik ma na celu dostarczenie praktycznej wiedzy na temat typów przewodów, ich przekrojów i konfiguracji żył, aby pomóc w podjęciu świadomych decyzji zakupowych i zapewnieniu zgodności instalacji z obowiązującymi normami.

Wybór kabli do domu – dlaczego ta decyzja jest kluczowa dla Twojego bezpieczeństwa?

Prawidłowy dobór kabli to podstawa bezpiecznej i niezawodnej instalacji elektrycznej. To nie jest obszar, w którym warto szukać oszczędności, ponieważ błędy popełnione na tym etapie mogą prowadzić do bardzo poważnych konsekwencji. Mowa tu nie tylko o nieefektywnym działaniu urządzeń czy zwiększonych rachunkach za prąd z powodu strat energii, ale przede wszystkim o realnym ryzyku przegrzewania się przewodów, zwarć, a nawet pożarów. Pamiętajmy, że instalacja elektryczna to system, który będzie służył nam przez wiele lat, dlatego musi być wykonana solidnie i zgodnie z najlepszymi praktykami. Jest to inwestycja w bezpieczeństwo wszystkich domowników.

Skutki błędnego doboru przewodów: od strat energii po ryzyko pożaru

Zastosowanie przewodów o nieodpowiednim przekroju lub jakości może skutkować szeregiem problemów. Jednym z najczęstszych jest spadek napięcia, szczególnie odczuwalny na dłuższych dystansach lub przy obciążeniu. To z kolei prowadzi do nieprawidłowej pracy urządzeń, a w skrajnych przypadkach może nawet je uszkodzić. Zwiększone opory przepływu prądu w zbyt cienkich kablach generują ciepło, co oznacza straty energii i wyższe rachunki za prąd. Przeciążenie obwodów może powodować wielokrotne zadziałanie zabezpieczeń, czyli bezpieczników lub wyłączników nadprądowych. Jednak najpoważniejszym skutkiem jest ryzyko pożaru przegrzewające się izolacje kabli mogą się zapalić, inicjując ogień w ścianach budynku. Niedoszacowanie przekroju kabla jest szczególnie niebezpieczne, ponieważ może prowadzić do długotrwałego obciążenia termicznego, które nie zawsze od razu sygnalizuje problem.

Normy i przepisy, których nie możesz zignorować – rola uprawnionego elektryka

W Polsce instalacje elektryczne muszą być zgodne z szeregiem norm i przepisów prawnych, z których kluczowa jest seria PN-HD 60364, określająca wymagania bezpieczeństwa dla instalacji elektrycznych niskiego napięcia. Przestrzeganie tych norm jest nie tylko kwestią bezpieczeństwa, ale także zgodności z prawem. Dlatego też, zatrudnienie uprawnionego elektryka z odpowiednimi kwalifikacjami jest absolutnie niezbędne. Tylko wykwalifikowany specjalista jest w stanie prawidłowo zaprojektować instalację, dobrać odpowiednie materiały, w tym kable, oraz wykonać ją zgodnie ze sztuką budowlaną i obowiązującymi przepisami. Prawidłowo wykonana i odebrana instalacja jest również ważna w przypadku ubezpieczenia nieruchomości czy przy jej późniejszej sprzedaży. Elektryk ponosi odpowiedzialność za bezpieczeństwo wykonanej przez siebie pracy.

Jak czytać tajemnicze oznaczenia na kablach? Praktyczny słowniczek (YDYp, YKY, 3x2, 5)

Na pierwszy rzut oka oznaczenia widniejące na kablach elektrycznych mogą wydawać się skomplikowanym szyfrem. Jednak zrozumienie ich jest kluczowe dla każdego, kto chce świadomie uczestniczyć w procesie wyboru przewodów lub po prostu chce wiedzieć, z jakim produktem ma do czynienia. Te "tajemnicze" symbole niosą ze sobą wszystkie niezbędne informacje o konstrukcji, przeznaczeniu i parametrach danego kabla. Pozwalają one na prawidłowy dobór materiału do konkretnego zastosowania, co jest fundamentem bezpiecznej instalacji.

Litery mają znaczenie: co mówi symbolika YDYp, YDY i YKY?

Każda litera w oznaczeniu kabla ma swoje konkretne znaczenie, które precyzyjnie określa jego budowę i przeznaczenie:

• Y: Oznacza izolację żył wykonaną z polwinitu, czyli popularnego PVC.
• D: Wskazuje, że żyła jest wykonana z drutu miedzianego.
• Y: Kolejna litera Y odnosi się do powłoki zewnętrznej, również wykonanej z polwinitu.
• p: Litera "p" oznacza, że przewód ma kształt płaski. Brak tej litery (np. w YDY) sugeruje przewód o przekroju okrągłym.
• K: W przypadku oznaczenia YKY, litera "K" oznacza, że jest to kabel.
• Y: Izolacja i powłoka z polwinitu, podobnie jak w YDY.

Różnice w zastosowaniu wynikają bezpośrednio z konstrukcji: YDYp to standardowy wybór do instalacji podtynkowych, gdzie jego płaski kształt ułatwia układanie. Kabel YDY, o okrągłym przekroju, jest bardziej elastyczny i często stosowany w miejscach, gdzie wymagana jest większa odporność mechaniczna lub gdy układamy go w peszlach. Natomiast YKY to wytrzymały kabel ziemny, przeznaczony do układania bezpośrednio w gruncie lub w kanałach kablowych, stosowany do zasilania budynków czy obiektów zewnętrznych.

Liczby, które musisz znać: co oznacza przekrój i liczba żył (np. 3x1, 5 vs 5x4)?

Kolejnym istotnym elementem oznaczenia są liczby. Określają one kluczowe parametry kabla, bezpośrednio wpływające na jego możliwości i zastosowanie:

• Pierwsza liczba (np. 3 w 3x2,5): Informuje o liczbie żył znajdujących się wewnątrz kabla. Przykładowo, 3 żyły to standard dla obwodów jednofazowych z przewodem ochronnym. 5 żył jest potrzebne w obwodach trójfazowych, gdzie oprócz faz (L1, L2, L3) potrzebujemy przewodu neutralnego (N) i ochronnego (PE).
• Druga liczba (np. 2,5 w 3x2,5): Określa przekrój pojedynczej żyły w przewodzie, podany w milimetrach kwadratowych (mm²). Jest to jeden z najważniejszych parametrów, decydujący o maksymalnym obciążeniu prądowym, jakie kabel może bezpiecznie przenieść.

Prawidłowy dobór zarówno liczby żył, jak i ich przekroju, jest absolutnie kluczowy. Niewłaściwy przekrój, niedostosowany do planowanego obciążenia i długości obwodu, może prowadzić do przegrzewania i uszkodzenia kabla.

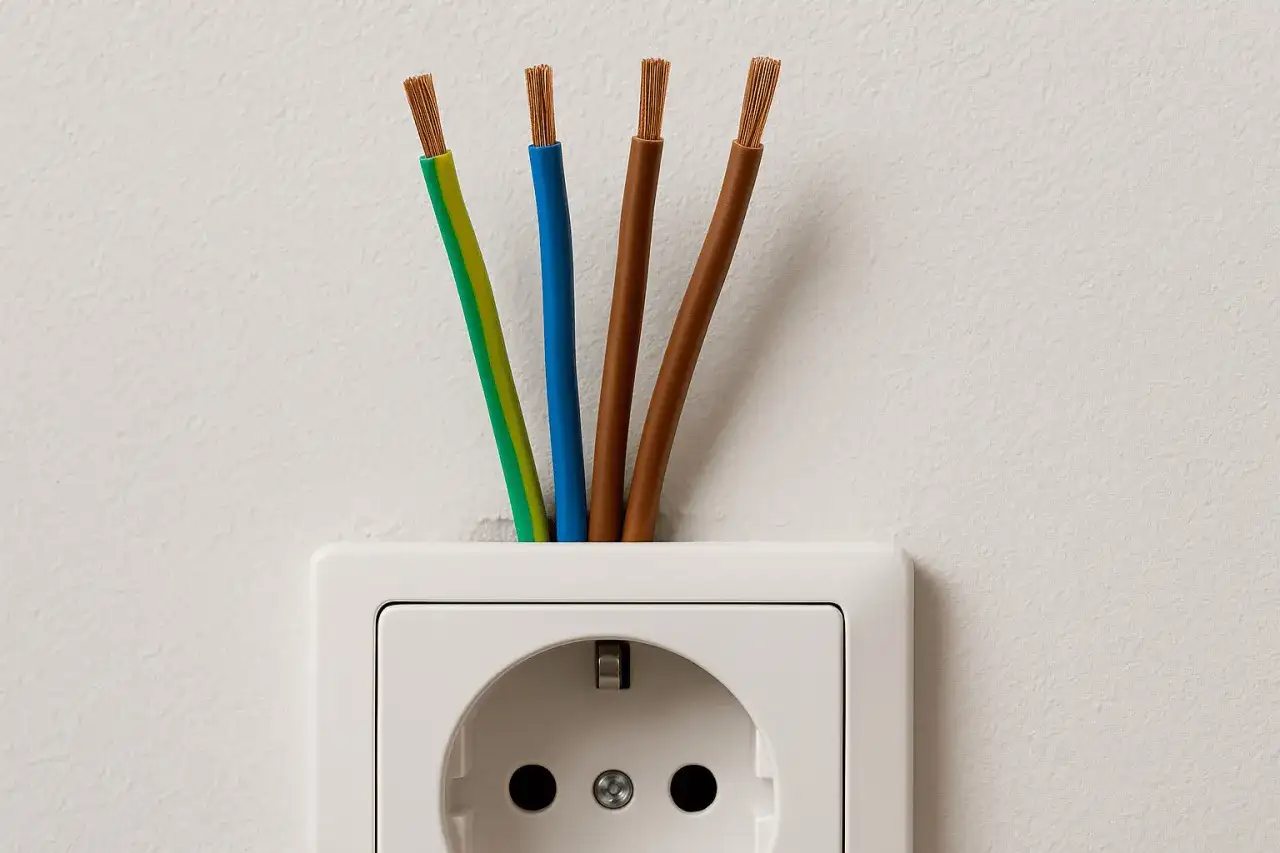

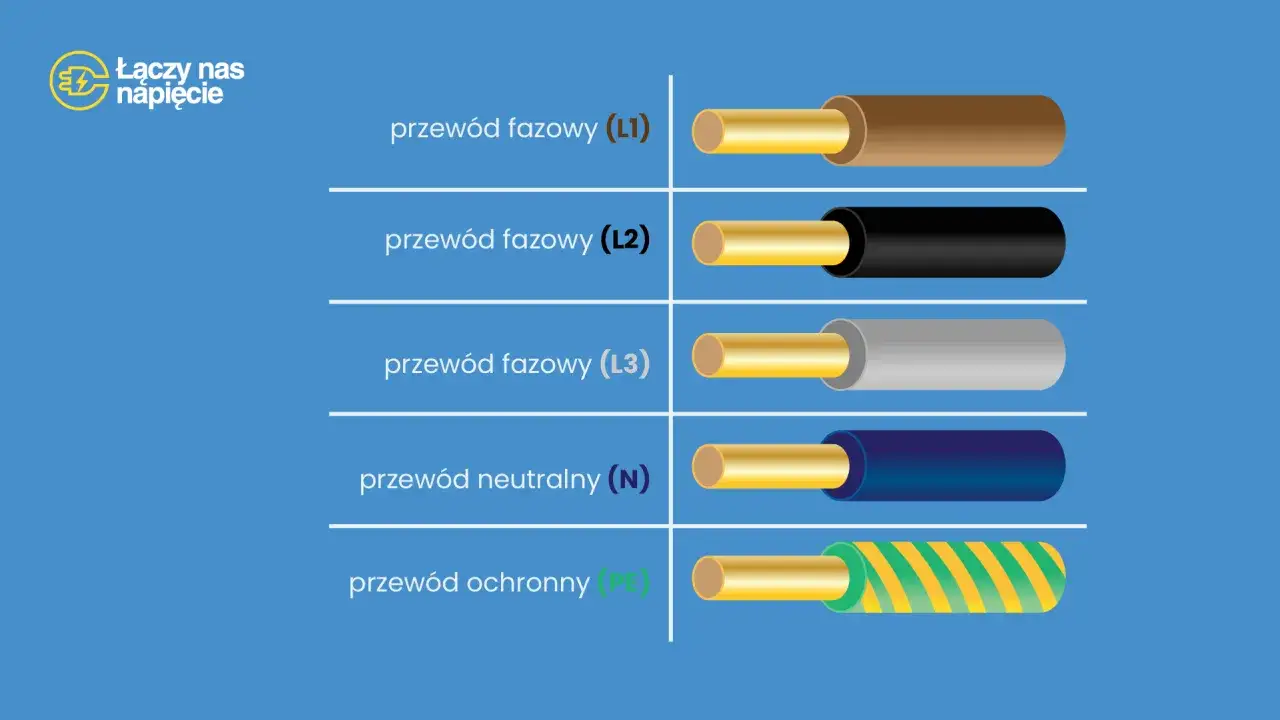

Kolory, które ratują życie: rola żyły fazowej, neutralnej i ochronnej (PE)

Współczesne instalacje elektryczne w Polsce charakteryzują się znormalizowaną kolorystyką żył, która ma fundamentalne znaczenie dla bezpieczeństwa:

• Żyła fazowa (L): Może mieć kolor brązowy, czarny lub szary. W jednym obwodzie powinny być stosowane żyły w tym samym kolorze.
• Żyła neutralna (N): Jest zawsze w kolorze niebieskim.
• Żyła ochronna (PE): Jest w charakterystycznym, dwukolorowym układzie żółto-zielonym.

Prawidłowe podłączenie żył zgodnie z tą kolorystyką jest absolutnie kluczowe dla bezpieczeństwa użytkowników. Błędne podłączenie, zwłaszcza żyły ochronnej, może prowadzić do śmiertelnego porażenia prądem w przypadku awarii urządzenia.

Kabel kablowi nierówny: przegląd najważniejszych typów przewodów w domu

Na rynku dostępnych jest wiele rodzajów kabli, które na pierwszy rzut oka mogą wydawać się podobne. Jednak ich konstrukcja, parametry i przeznaczenie są ściśle określone, a wybór niewłaściwego typu może mieć negatywne konsekwencje. Ta sekcja pomoże Ci zorientować się w najczęściej stosowanych przewodach w instalacjach domowych, abyś wiedział, co wybrać w konkretnej sytuacji.

YDYp – płaski standard pod tynkiem. Gdzie go stosować?

Przewód YDYp to bez wątpienia najpopularniejszy wybór w budownictwie jednorodzinnym do instalacji elektrycznych wykonywanych pod tynkiem. Jego główną zaletą jest płaski kształt, który ułatwia układanie go w bruzdach ściennych i minimalizuje potrzebę stosowania peszli. Jest to idealne rozwiązanie do zasilania obwodów oświetleniowych oraz standardowych gniazdek wtykowych w suchych pomieszczeniach. Jego konstrukcja zapewnia odpowiednią izolację i bezpieczeństwo dla większości typowych zastosowań domowych.

YDY – okrągły odpowiednik do zadań specjalnych

YDY to okrągły odpowiednik płaskiego YDYp. Choć jego zastosowanie jest podobne, okrągły kształt sprawia, że jest on bardziej elastyczny i lepiej nadaje się do układania w rurach instalacyjnych, czyli tzw. peszlach. Często wybierany jest tam, gdzie wymagana jest większa odporność mechaniczna przewodu lub gdy estetyka płaskiego kabla nie jest priorytetem. Przykłady zastosowań to instalacje natynkowe, prowadzenie przewodów w kanałach kablowych, czy też w miejscach, gdzie istnieje ryzyko uszkodzenia mechanicznego.

YKY – pancerny kabel ziemny do zasilania budynku i ogrodu

Kabel YKY to prawdziwy "pancernik" wśród przewodów. Jest on zaprojektowany do układania bezpośrednio w ziemi, co oznacza, że posiada znacznie grubszą i bardziej wytrzymałą powłokę zewnętrzną, chroniącą go przed wilgocią i uszkodzeniami mechanicznymi. YKY jest standardowym wyborem do zasilania głównego budynku od złącza kablowego (np. skrzynki z licznikiem) do rozdzielnicy głównej. Stosuje się go również do zasilania obiektów zewnętrznych, takich jak altany, garaże, budynki gospodarcze czy oświetlenie ogrodowe. Ze względu na duże moce, jakie często są przesyłane tymi kablami, zazwyczaj występują one w większych przekrojach, np. 5x10 mm² lub 5x16 mm², w zależności od mocy przyłączeniowej.

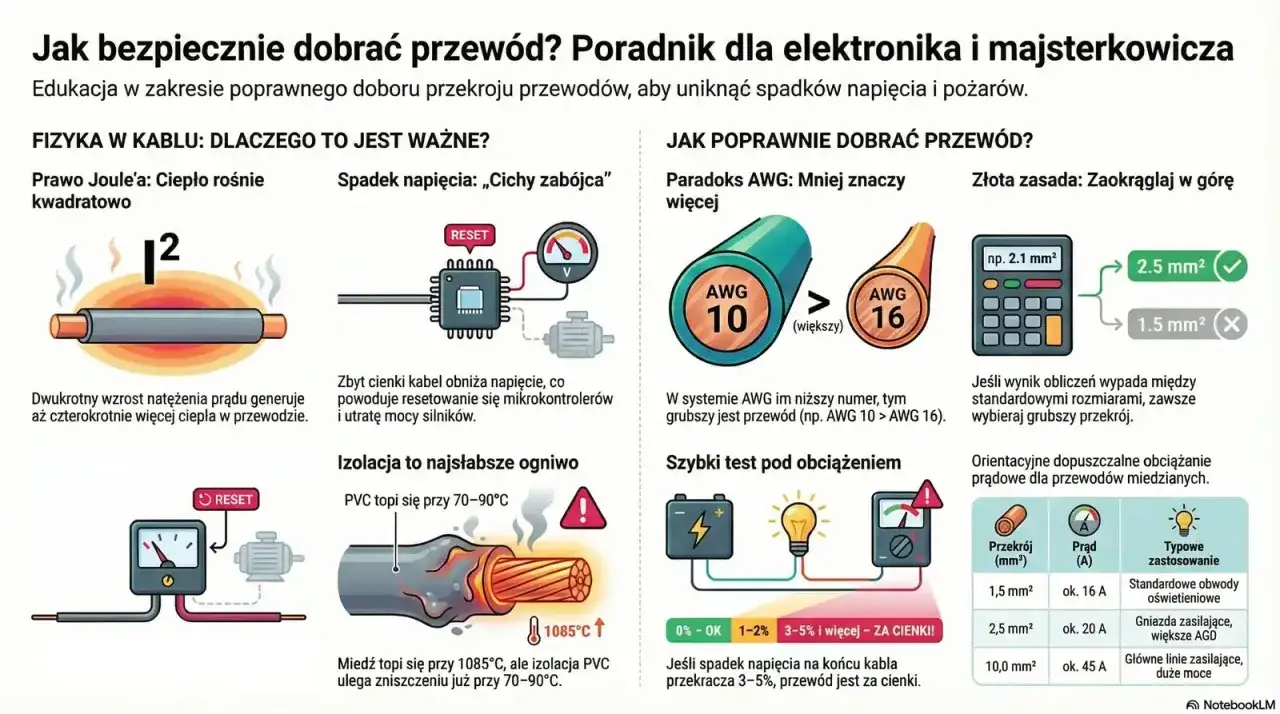

Jaki przekrój kabla do gniazdek, a jaki do oświetlenia? Konkretne zalecenia

Dobór odpowiedniego przekroju kabla do konkretnego obwodu jest jednym z najważniejszych aspektów bezpieczeństwa i funkcjonalności instalacji elektrycznej. Zastosowanie zbyt cienkiego przewodu może prowadzić do przegrzewania, a zbyt grubego do niepotrzebnych kosztów i trudności montażowych. Ta sekcja dostarczy Ci konkretnych, praktycznych zaleceń, które pomogą Ci podjąć właściwe decyzje.

Obwody oświetleniowe: dlaczego 1, 5 mm² to właściwy wybór?

Dla obwodów oświetleniowych, zarówno tych tradycyjnych, jak i nowoczesnych, standardem jest stosowanie przewodów o przekroju 1,5 mm². Najczęściej będzie to kabel typu YDYp 3x1,5 mm². Jest to w pełni wystarczające, ponieważ większość współczesnych systemów oświetleniowych, zwłaszcza te oparte na technologii LED, charakteryzuje się niskim poborem mocy. Zastosowanie większego przekroju w tym przypadku byłoby nieuzasadnione ekonomicznie i mogłoby stanowić dodatkowe utrudnienie podczas układania kabli w ścianach.

Standardowe gniazdka 230V: absolutne minimum to 2, 5 mm²

Kiedy mówimy o standardowych gniazdkach wtykowych ogólnego przeznaczenia, zasilanych napięciem 230V, absolutnym minimum, które należy zastosować, jest przewód o przekroju 2,5 mm². Typowym wyborem będzie tutaj kabel YDYp 3x2,5 mm². Ten przekrój zapewnia odpowiednią rezerwę mocy dla większości urządzeń domowych, od lamp po elektronarzędzia czy sprzęt AGD, i chroni obwód przed niebezpiecznym przeciążeniem. Pamiętaj, że do jednego obwodu gniazdkowego zazwyczaj podłącza się kilka punktów poboru prądu.

Gniazdka w łazience i kuchni – czy wymagają specjalnego traktowania?

Tak, gniazdka w łazience i kuchni wymagają szczególnej uwagi. W łazience, ze względu na podwyższoną wilgotność powietrza, kluczowe jest zastosowanie dodatkowych zabezpieczeń, takich jak wyłączniki różnicowoprądowe (RCD), które chronią przed porażeniem prądem. W kuchni, gdzie pracuje wiele urządzeń o dużej mocy jednocześnie (lodówka, mikrofalówka, czajnik, ekspres do kawy), często zaleca się stosowanie wydzielonych obwodów dla poszczególnych urządzeń lub grup urządzeń. Choć przekrój 2,5 mm² jest często wystarczający dla większości gniazdek, to dla urządzeń o bardzo dużej mocy, jak piekarnik czy płyta indukcyjna, konieczne może być zastosowanie większych przekrojów lub dedykowanych obwodów.

Sprzęty AGD o dużej mocy – jak uniknąć kosztownych błędów?

Urządzenia AGD o dużej mocy stanowią jedno z największych wyzwań dla domowej instalacji elektrycznej. Ich prawidłowe podłączenie jest kluczowe nie tylko dla ich poprawnego działania, ale przede wszystkim dla bezpieczeństwa całej instalacji. Błędy na tym etapie mogą być nie tylko kosztowne w naprawie, ale przede wszystkim niebezpieczne. Ta sekcja pomoże Ci zrozumieć, jakie rozwiązania są najlepsze dla najbardziej energochłonnych urządzeń.

Płyta indukcyjna: jaki kabel do zasilania 1-fazowego, a jaki do 3-fazowego („siły”)?

Płyta indukcyjna to jedno z najbardziej energochłonnych urządzeń w nowoczesnej kuchni. W zależności od jej mocy oraz sposobu podłączenia, może wymagać zasilania jednofazowego (230V) lub trójfazowego (tzw. "siły", 400V). Dla zasilania trójfazowego, które jest zazwyczaj bardziej efektywne przy dużych mocach, stosuje się kable o przekroju 4 mm² lub nawet 2,5 mm², w zależności od specyfikacji producenta i mocy przyłączeniowej. Będzie to kabel typu YDY 5x4 mm² lub 5x2,5 mm². W przypadku zasilania jednofazowego, płyta zazwyczaj potrzebuje dedykowanego obwodu z kablem o przekroju 4 mm² (np. YDY 3x4 mm²). Koniecznie skonsultuj się z instrukcją obsługi płyty oraz z elektrykiem, aby dobrać odpowiednie rozwiązanie.

Piekarnik elektryczny: dlaczego potrzebuje własnego, dedykowanego obwodu?

Piekarnik elektryczny, mimo że często zasilany jednofazowo, również charakteryzuje się znacznym poborem mocy, zwłaszcza podczas nagrzewania. Zgodnie z ogólnymi zasadami bezpieczeństwa, dla piekarnika elektrycznego zaleca się stosowanie osobnego, dedykowanego obwodu. Pozwoli to uniknąć przeciążeń, które mogłyby wystąpić, gdyby do tego samego obwodu podłączone były inne urządzenia. Standardowym wyborem dla takiego obwodu jest przewód o przekroju 2,5 mm², np. YDYp 3x2,5 mm². Dedykowany obwód zapewnia stabilne i bezpieczne zasilanie, nie wpływając negatywnie na działanie innych urządzeń w domu.

Zmywarka, pralka, czajnik – czy można je podłączyć do jednego obwodu?

Zmywarka i pralka to urządzenia, które również pobierają sporo mocy, szczególnie podczas cyklu grzania wody. Z tego powodu, podobnie jak piekarnik, często zaleca się dla nich wydzielone obwody z przewodem o przekroju 2,5 mm². Czajnik elektryczny, choć używany sporadycznie, ma bardzo dużą moc chwilową. Podłączanie go do obwodu, na którym pracuje wiele innych urządzeń, może prowadzić do jego przeciążenia. Kluczem jest tutaj rozłożenie obciążeń. Należy dążyć do tego, aby sumaryczna moc urządzeń podłączonych do jednego obwodu nie przekraczała jego dopuszczalnej obciążalności, co zapewni bezpieczeństwo i stabilność działania instalacji.

Planowanie z wyprzedzeniem: jak przygotować instalację na przyszłość?

Budowa lub remont domu to idealny moment, aby nie tylko spełnić bieżące potrzeby, ale także pomyśleć o przyszłości. Nowe technologie i zmieniające się nawyki konsumentów oznaczają, że instalacja elektryczna powinna być elastyczna i gotowa na przyszłe rozbudowy. Odpowiednie przygotowanie okablowania już dziś może zaoszczędzić nam wielu problemów i kosztów w przyszłości.

Instalacja RTV/SAT i internetowa – jakie przewody położyć obok elektrycznych?

W dzisiejszych czasach dostęp do szybkiego internetu i nowoczesnych systemów telewizyjnych jest standardem. Dlatego też, planując instalację elektryczną, warto od razu przewidzieć miejsca na okablowanie niskonapięciowe. Należy położyć odpowiednie rurki ochronne (peszle) oraz kable do każdego pomieszczenia, nawet jeśli nie planujesz ich natychmiastowego wykorzystania. Mowa tu o kablach koncentrycznych do telewizji naziemnej i satelitarnej, a także o kablach sieciowych UTP/FTP kategorii 5e lub wyższej do internetu. Pozwoli to uniknąć kucia ścian w przyszłości, gdy będziesz chciał rozbudować system.

Automatyka domowa i inteligentny dom – o czym pamiętać już dziś?

Koncepcja inteligentnego domu i automatyki budynkowej zyskuje na popularności. Nawet jeśli nie planujesz wdrożenia takiego systemu od razu, warto już dziś położyć dodatkowe okablowanie, które ułatwi przyszłą integrację. Rozważ położenie dodatkowych przewodów sterujących do potencjalnych punktów montażowych rolet, oświetlenia czy systemów alarmowych. Warto także pomyśleć o przewodach magistralnych dla systemów takich jak KNX czy DALI, które są standardem w automatyce budynkowej. Odpowiednie okablowanie teraz to znacznie niższe koszty i łatwiejsza rozbudowa systemu w przyszłości.

Przeczytaj również: Ile kosztuje metr przyłącza wody? Poznaj ceny i czynniki

Instalacja pod fotowoltaikę i ładowarkę do samochodu – czy warto przygotować dodatkowe okablowanie?

Rosnąca świadomość ekologiczna i rozwój technologii sprawiają, że coraz więcej osób decyduje się na instalacje fotowoltaiczne oraz na samochody elektryczne. Warto już na etapie budowy lub remontu pomyśleć o przygotowaniu infrastruktury pod te rozwiązania. W przypadku fotowoltaiki, należy przewidzieć odpowiednie prowadzenie kabli od dachu do miejsca montażu inwertera. Natomiast dla ładowarki do samochodu elektrycznego, warto doprowadzić do miejsca parkingowego odpowiednio gruby kabel zasilający, który będzie w stanie obsłużyć ładowarkę o większej mocy. To inwestycja, która z pewnością zaprocentuje w przyszłości.

Twoja ostateczna lista kontrolna: kluczowe zasady wyboru kabli w pigułce

Podsumowując, wybór odpowiednich kabli do instalacji elektrycznej w domu jednorodzinnym to proces wymagający wiedzy i uwagi. Aby ułatwić Ci podjęcie ostatecznych decyzji, przygotowałem zwięzłą listę kluczowych zasad i wskazówek, które warto mieć na uwadze:

1. Zawsze konsultuj się z uprawnionym elektrykiem to podstawa bezpieczeństwa i zgodności z normami. Tylko specjalista oceni Twoje potrzeby i zaproponuje najlepsze rozwiązania.
2. Zrozum oznaczenia kabli (YDYp, YKY, liczba żył, przekrój) to Twoja wiedza o produkcie. Dzięki niej będziesz mógł świadomie wybierać materiały.
3. Dopasuj przekrój kabla do obciążenia: 1,5 mm² do oświetlenia, 2,5 mm² do gniazdek ogólnych. To podstawowa zasada bezpieczeństwa.
4. Dla urządzeń dużej mocy (płyta indukcyjna, piekarnik) przewidź dedykowane obwody i odpowiednio większe przekroje (np. 4 mm² lub 5x4 mm²). Nie obciążaj jednego obwodu zbyt wieloma urządzeniami.
5. Pamiętaj o znormalizowanych kolorach żył (brązowy/czarny/szary dla fazy, niebieski dla neutralnej, żółto-zielony dla ochronnej) to klucz do bezpiecznego podłączenia i uniknięcia błędów.
6. Przewiduj przyszłość: zainwestuj w dodatkowe peszle i okablowanie pod RTV/SAT, internet, automatykę domową, fotowoltaikę i ładowarkę EV. To niewielki koszt dziś, który zaoszczędzi Ci wiele problemów jutro.
7. Nie oszczędzaj na jakości kabli to inwestycja w bezpieczeństwo i trwałość Twojego domu. Wybieraj produkty renomowanych producentów.
