Wybór odpowiedniego kabla do systemu alarmowego to decyzja, która ma bezpośredni wpływ na bezpieczeństwo Twojego mienia i spokój ducha. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć kluczowe parametry techniczne przewodów alarmowych, różnice między nimi oraz podpowie, jak dobrać właściwy kabel do każdego elementu instalacji, by zapewnić jej niezawodność i długotrwałe działanie.
Dlaczego wybór odpowiedniego kabla do alarmu jest kluczowy dla Twojego bezpieczeństwa?
Kabel alarmowy to nie tylko zwykły przewód łączący poszczególne elementy systemu. To jego "układ nerwowy" odpowiedzialny za przesył sygnałów, zasilanie komponentów i komunikację między nimi. Niewłaściwy dobór kabla lub jego niska jakość mogą prowadzić do szeregu problemów, które podważają sens instalacji całego systemu. Wyobraź sobie sytuację, w której czujka ruchu nie wysyła sygnału alarmowego do centrali, ponieważ przewód jest uszkodzony lub źle podłączony. To właśnie dlatego inwestycja w odpowiednie okablowanie jest tak fundamentalna dla zapewnienia rzeczywistego bezpieczeństwa Twojego domu czy firmy.
Czym grozi zastosowanie niewłaściwego przewodu w instalacji alarmowej?
Zastosowanie nieodpowiedniego przewodu w systemie alarmowym może skutkować wieloma poważnymi problemami:
- Fałszywe alarmy: Zakłócenia sygnału spowodowane niskiej jakości okablowaniem mogą być interpretowane przez centralę jako rzeczywiste zdarzenie alarmowe, prowadząc do niepotrzebnych interwencji.
- Brak reakcji systemu: W skrajnych przypadkach, uszkodzony lub źle dobrany kabel może całkowicie uniemożliwić komunikację między elementami systemu, sprawiając, że alarm nie zadziała, gdy jest najbardziej potrzebny.
- Podatność na sabotaż: Niewłaściwe okablowanie, zwłaszcza to poprowadzone w sposób nieprofesjonalny, może być łatwiejsze do przecięcia lub uszkodzenia, co stanowi furtkę dla potencjalnych intruzów.
- Zakłócenia sygnału: Przewody nieprzystosowane do specyfiki sygnałów alarmowych mogą wprowadzać szumy i zakłócenia, utrudniając prawidłowe działanie czujników i innych urządzeń.
- Problemy z zasilaniem komponentów: Niektóre elementy systemu, jak kamery czy zaawansowane czujki, wymagają stabilnego zasilania. Zbyt cienki lub zbyt długi kabel może powodować spadki napięcia, prowadząc do niestabilnej pracy lub awarii tych urządzeń.
- Skrócona żywotność systemu: Ciągłe problemy z okablowaniem mogą prowadzić do przedwczesnego zużycia innych komponentów systemu, które próbują kompensować błędy w komunikacji lub zasilaniu.
Niezawodność systemu a jakość okablowania – zależność, której nie można ignorować
Zależność między jakością okablowania a ogólną niezawodnością systemu alarmowego jest bezpośrednia i niepodważalna. Oszczędzanie na kablach, które stanowią przecież podstawę każdej instalacji, jest krótkowzroczne. Często okazuje się, że pozorna oszczędność na etapie instalacji generuje znacznie większe koszty w przyszłości związane z serwisem, naprawami, a nawet potencjalnymi stratami wynikającymi z nieskuteczności systemu. Poczucie bezpieczeństwa, które ma zapewnić alarm, jest nierozerwalnie związane z pewnością, że wszystkie jego elementy działają poprawnie, a okablowanie jest tego gwarantem.

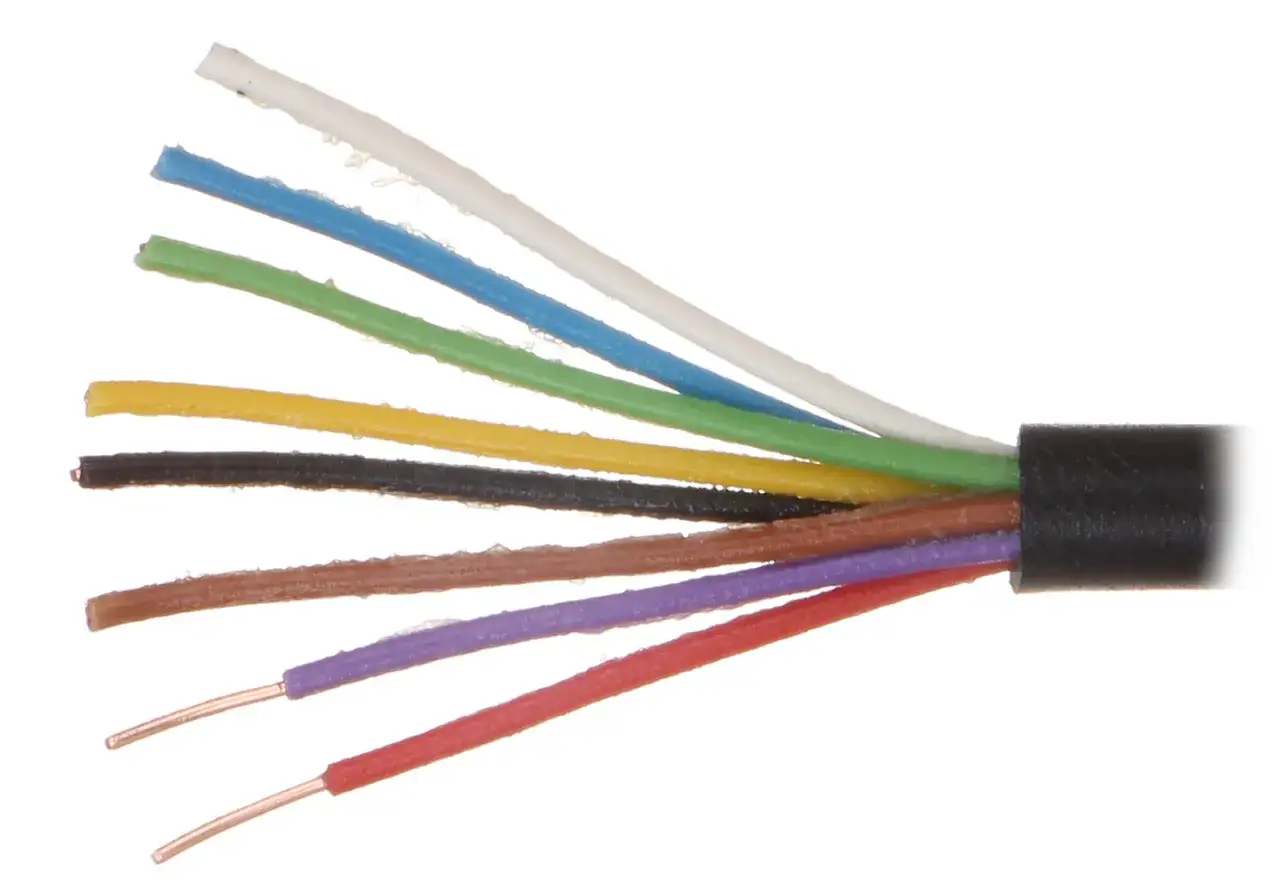

YTDY, YTKSY, a może coś innego? Jak rozszyfrować oznaczenia na kablach alarmowych?
Rynek oferuje różne typy kabli, a ich oznaczenia mogą wydawać się skomplikowane. Kluczowe jest jednak zrozumienie kilku podstawowych typów, które najczęściej stosuje się w instalacjach alarmowych. Pozwoli to na świadomy wybór i uniknięcie błędów.
YTDY – najpopularniejszy wybór w Polsce: co oznacza ten skrót?

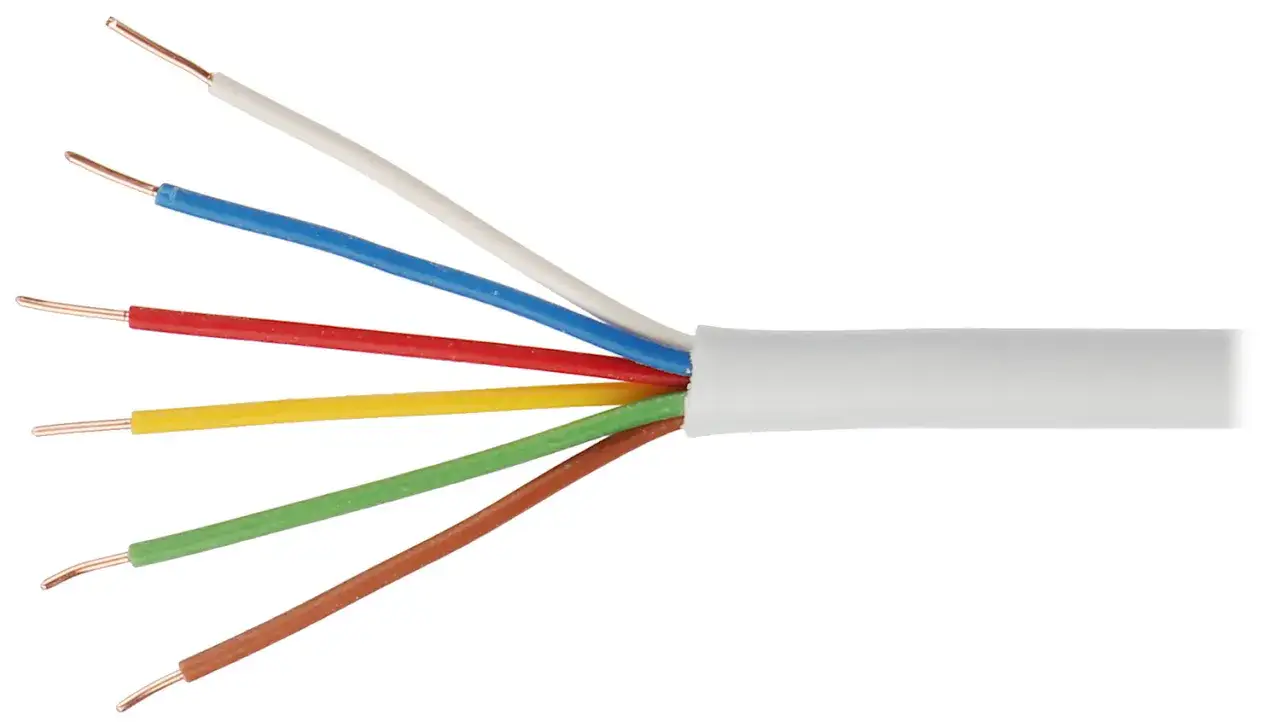

Najczęściej stosowanym i rekomendowanym w Polsce kablem do instalacji alarmowych jest przewód telekomunikacyjny o oznaczeniu YTDY. Jest to kabel wewnętrzny, niskonapięciowy, składający się z jednodrutowych żył miedzianych, najczęściej o średnicy 0,5 mm. Dostępne są warianty o różnej liczbie żył, od 2 do nawet 20. Jego uniwersalność i dobra cena sprawiają, że jest to standardowy wybór do większości zastosowań wewnątrz budynków.
Kabel ekranowany (YTKSY) vs nieekranowany (YTDY) – kiedy dopłata ma sens?
Podstawowa różnica między kablem YTDY a jego ekranowanym odpowiednikiem, YTKSY, tkwi w obecności dodatkowej warstwy folii aluminiowej lub oplotu miedzianego. Ta warstwa pełni funkcję ekranowania, chroniąc przesyłany sygnał przed zakłóceniami elektromagnetycznymi (EMI). Kabel ekranowany jest zdecydowanie zalecany w miejscach, gdzie instalacja alarmowa może być narażona na silne pola elektromagnetyczne. Dotyczy to sytuacji, gdy przewody biegną w bliskiej odległości od instalacji elektrycznej, transformatorów, silników czy innych urządzeń generujących zakłócenia. Dopłata do kabla ekranowanego w takich warunkach jest w pełni uzasadniona, ponieważ zapewnia stabilność sygnału i minimalizuje ryzyko fałszywych alarmów.
Średnica 0,5 mm – dlaczego ten parametr jest standardem w instalacjach alarmowych?
Jednodrutowe żyły miedziane o średnicy 0,5 mm stanowią optymalny kompromis między przewodnością a elastycznością kabla. Taka średnica jest wystarczająca do przesyłania sygnałów alarmowych oraz niskonapięciowego zasilania większości komponentów systemu, nie powodując przy tym nadmiernych spadków napięcia na rozsądnych dystansach. Jest to również standard, który ułatwia pracę instalatorom i zapewnia kompatybilność z większością urządzeń.
Ile żył potrzebujesz? Klucz do prawidłowego doboru przewodu do każdego elementu systemu
Dobór odpowiedniej liczby żył w kablu jest równie ważny, jak wybór jego typu. Każdy element systemu alarmowego ma swoje specyficzne wymagania dotyczące komunikacji i zasilania. Poniżej znajdziesz praktyczny przewodnik, który pomoże Ci dobrać właściwy przewód:
Kabel do czujki ruchu (PIR) – 4, 6, a może 8 żył? Od czego to zależy?
Standardowe czujki ruchu (PIR) zazwyczaj wymagają 4 żył do podłączenia zasilania i transmisji sygnału alarmowego. Jednak bardziej zaawansowane modele, wyposażone w dodatkowe funkcje takie jak anty-masking (ochrona przed zasłonięciem czujki) czy regulacja czułości, mogą potrzebować 6 lub nawet 8 żył. Zawsze warto sprawdzić specyfikację techniczną konkretnej czujki, aby dobrać odpowiednią liczbę żył.
Okablowanie manipulatora (klawiatury) – jaki przewód zapewni stabilną komunikację?
Manipulatory, czyli klawiatury służące do sterowania systemem alarmowym, zazwyczaj komunikują się z centralą za pomocą protokołu wymagającego większej liczby połączeń. Dlatego do ich podłączenia najczęściej stosuje się kable 6-żyłowe. Zapewnia to stabilną komunikację oraz wystarczające zasilanie dla podświetlenia klawiatury i wyświetlacza.
Jaki kabel do sygnalizatora zewnętrznego, a jaki do kontaktronów w oknach?
Sygnalizatory zewnętrzne, które mają za zadanie odstraszyć potencjalnego intruza głośnym dźwiękiem i sygnałem świetlnym, często potrzebują więcej żył. W zależności od modelu i funkcji (np. sygnalizacja sabotażu, własne zasilanie), może być konieczne użycie kabla 8- lub 10-żyłowego. Z kolei proste kontaktrony, montowane na drzwiach i oknach, do wykrywania ich otwarcia, zazwyczaj wystarcza przewód 4-żyłowy.
Zapasowe żyły – dlaczego warto zostawić sobie furtkę na przyszłą rozbudowę systemu?
Nawet jeśli dokładnie wiesz, jakie elementy chcesz podłączyć teraz, zawsze warto mieć na uwadze przyszłość. Instalowanie kabli z zapasowymi żyłami to strategia, która procentuje. Pozwala na łatwiejszą rozbudowę systemu w przyszłości, dodanie nowych czujek, manipulatorów czy sygnalizatorów, bez konieczności kładzenia nowych przewodów. W przypadku uszkodzenia jednej z żył, zapasowa może zostać natychmiast wykorzystana, minimalizując czas przestoju systemu.
Najczęstsze błędy przy wyborze i układaniu okablowania alarmowego – tego musisz unikać!
Nieprawidłowy montaż okablowania alarmowego to prosta droga do problemów z działaniem systemu. Oto najczęściej popełniane błędy, których należy bezwzględnie unikać:
Czy skrętka komputerowa (UTP) to dobry zamiennik? Opinie ekspertów są jednoznaczne
Choć na pierwszy rzut oka skrętka komputerowa (UTP/FTP) może wydawać się podobna do kabla alarmowego, jej stosowanie jako zamiennika jest zdecydowanie odradzane przez producentów systemów alarmowych i doświadczonych instalatorów. Skrętka komputerowa ma inną impedancję, nie zawsze zapewnia odpowiednie ekranowanie, a jej konstrukcja nie jest optymalna do przesyłania specyficznych sygnałów alarmowych i niskonapięciowego zasilania. Może to prowadzić do problemów z zasięgiem, zakłóceń i niestabilnej pracy systemu.
Prowadzenie kabli alarmowych obok przewodów elektrycznych – jak uniknąć kosztownych zakłóceń?
Prowadzenie kabli alarmowych w bezpośredniej bliskości przewodów elektrycznych to zaproszenie do problemów. Silne pola elektromagnetyczne generowane przez instalację elektryczną mogą przenikać do kabli alarmowych, powodując zakłócenia sygnału, fałszywe alarmy lub nawet uszkodzenie czułych elementów systemu. Aby tego uniknąć, należy zachować odpowiednie odstępy między przewodami, a w razie konieczności prowadzenia ich blisko siebie, stosować kable ekranowane i prowadzić je w oddzielnych peszlach lub korytkach.
Kable na zewnątrz budynku – dlaczego zwykły YTDY to za mało?
Zwykły kabel YTDY, przeznaczony do użytku wewnętrznego, nie nadaje się do instalacji zewnętrznych. Jest on wrażliwy na wilgoć, zmiany temperatur, promieniowanie UV i uszkodzenia mechaniczne. Do prowadzenia na zewnątrz budynku konieczne jest użycie specjalnych kabli żelowanych, które posiadają odpowiednie zabezpieczenia chroniące przed warunkami atmosferycznymi i zapewniające długotrwałą niezawodność instalacji.
Instalacja w praktyce – o czym pamiętać, aby system działał bez zarzutu przez lata?
Prawidłowa instalacja okablowania to klucz do długotrwałego i bezproblemowego działania systemu alarmowego. Oto kilka praktycznych wskazówek, które warto wziąć pod uwagę:
Zasady łączenia żył – czy kolory w kablu alarmowym mają znaczenie?
Choć w kablach alarmowych zazwyczaj nie ma tak ścisłego standardu kolorystycznego jak w instalacjach elektrycznych, konsekwencja i porządek są kluczowe. Ważne jest, aby podczas podłączania żył w centrali i przy urządzeniach zachować spójność. Jeśli jedna żyła jest odpowiedzialna za zasilanie w jednym punkcie, powinna być również za zasilanie w drugim. Błędy w łączeniu żył mogą prowadzić do zwarć, uszkodzenia urządzeń lub braku komunikacji. Warto dokumentować swoje połączenia, szczególnie w bardziej skomplikowanych instalacjach.
Jak chronić okablowanie przed uszkodzeniami mechanicznymi i sabotażem?
Okablowanie alarmowe powinno być chronione przed wszelkimi potencjalnymi zagrożeniami. Prowadzenie kabli w peszlach, rurkach ochronnych lub korytkach znacząco zwiększa ich odporność na uszkodzenia mechaniczne. Ukrywanie kabli w ścianach, pod tynkiem lub w sufitach podwieszanych zapewnia dodatkową warstwę ochrony i estetykę. Warto również pamiętać o zabezpieczeniu przed gryzoniami, które mogą przegryźć przewody, oraz o utrudnieniu dostępu do kabli w miejscach potencjalnie narażonych na celowe uszkodzenie.
Przeczytaj również: Jak dobrać piec gazowy w Lublinie? Przewodnik dla inwestorów
Planowanie trasy kablowej – jak zoptymalizować koszty i zapewnić najwyższą skuteczność?
Staranne zaplanowanie trasy kablowej to podstawa optymalnej instalacji. Należy dążyć do minimalizowania długości przewodów, co ogranicza spadki napięcia i koszty materiałów. Kluczowe jest unikanie potencjalnych źródeł zakłóceń, takich jak silne pola elektromagnetyczne czy przewody elektryczne. Zapewnienie łatwego dostępu do punktów serwisowych ułatwi ewentualne naprawy i konserwację. Wreszcie, przewidywanie przyszłych rozbudów systemu pozwoli uniknąć kosztownych przeróbek w przyszłości.
