Obowiązkowy zawór antyskażeniowy: Prawo, montaż i konsekwencje

Montaż zaworu antyskażeniowego w Polsce to nie kwestia wyboru, lecz prawnego obowiązku. Jego obecność w instalacjach wodociągowych jest kluczowa dla ochrony zdrowia publicznego i zapewnienia bezpieczeństwa wody pitnej. Brak tego zabezpieczenia może prowadzić do poważnych konsekwencji, zarówno prawnych, jak i zdrowotnych. W tym artykule przyjrzymy się bliżej, dlaczego ten element jest tak ważny, jakie przepisy go regulują i gdzie dokładnie powinien być zainstalowany.

Wtórne zanieczyszczenie wody pitnej to problem, którego nie można lekceważyć. Polega ono na tym, że woda, która już przeszła przez system dystrybucji i trafiła do naszej instalacji wewnętrznej, ulega ponownemu skażeniu. Dzieje się tak za sprawą zjawiska znanego jako przepływ zwrotny, czyli kontaminacja. Może ono wystąpić w dwóch głównych scenariuszach. Pierwszy to nagły spadek ciśnienia w sieci wodociągowej na przykład podczas awarii, pęknięcia rury, czy intensywnego poboru wody przez straż pożarną. W takiej sytuacji, jeśli w naszej instalacji wewnętrznej znajduje się woda o niższej jakości (na przykład z instalacji centralnego ogrzewania, z węża ogrodowego zanurzonego w kałuży z nawozami, czy z urządzeń przemysłowych), może ona zostać zassana z powrotem do sieci. Drugi scenariusz to sytuacja odwrotna powstanie nadciśnienia w instalacji wewnętrznej, na przykład na skutek pracy pomp, podgrzewaczy wody czy procesów technologicznych. Wtedy zanieczyszczona woda jest aktywnie wypychana do sieci wodociągowej. W obu przypadkach, brudna woda trafia do kranów innych odbiorców, stanowiąc poważne zagrożenie dla ich zdrowia.

Co na to polskie prawo? Kluczowe paragrafy i normy, które musisz znać

Obowiązek instalacji zaworów antyskażeniowych jest jasno określony w polskim prawie. Podstawą prawną są dwa kluczowe dokumenty: Rozporządzenie Ministra Infrastruktury oraz Polska Norma PN-EN 1717.

Pierwszym z nich jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. To rozporządzenie zawiera dwa istotne zapisy dotyczące zabezpieczeń instalacji wodociągowych:

• § 113 ust. 7 stanowi, że "Instalacja wodociągowa powinna mieć zabezpieczenia uniemożliwiające wtórne zanieczyszczenie wody, zgodnie z wymaganiami dla przepływów zwrotnych, określonymi w Polskiej Normie". Ten przepis jasno wskazuje na konieczność stosowania zabezpieczeń chroniących przed wtórnym zanieczyszczeniem, odwołując się jednocześnie do normy.

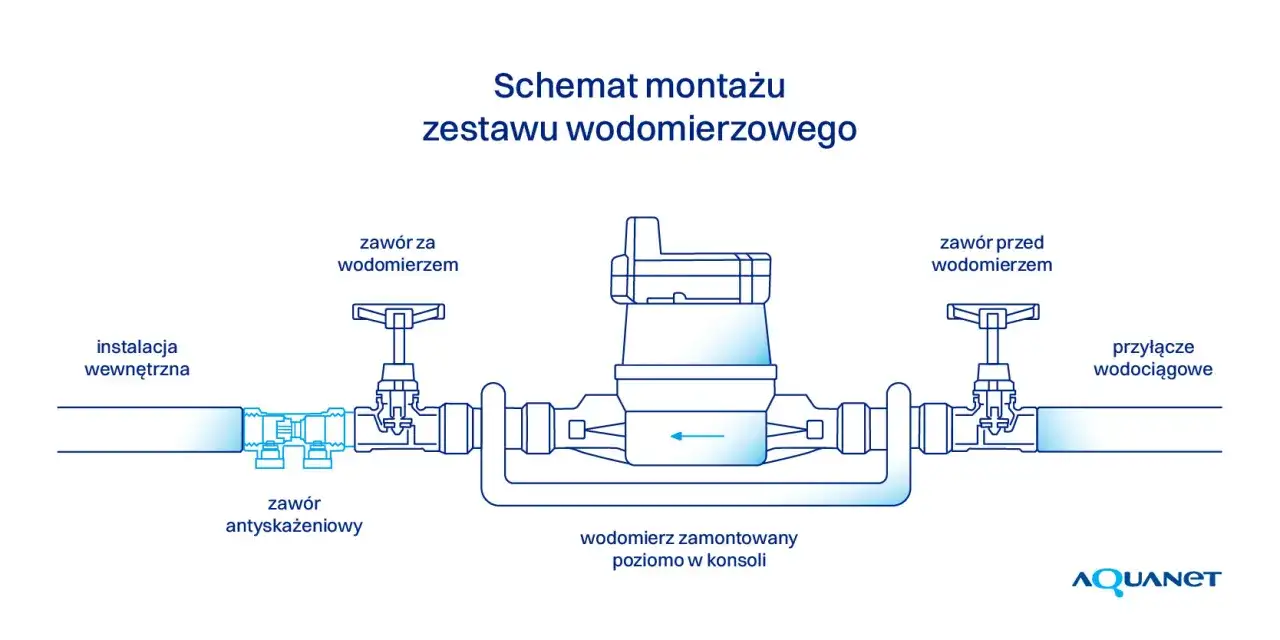

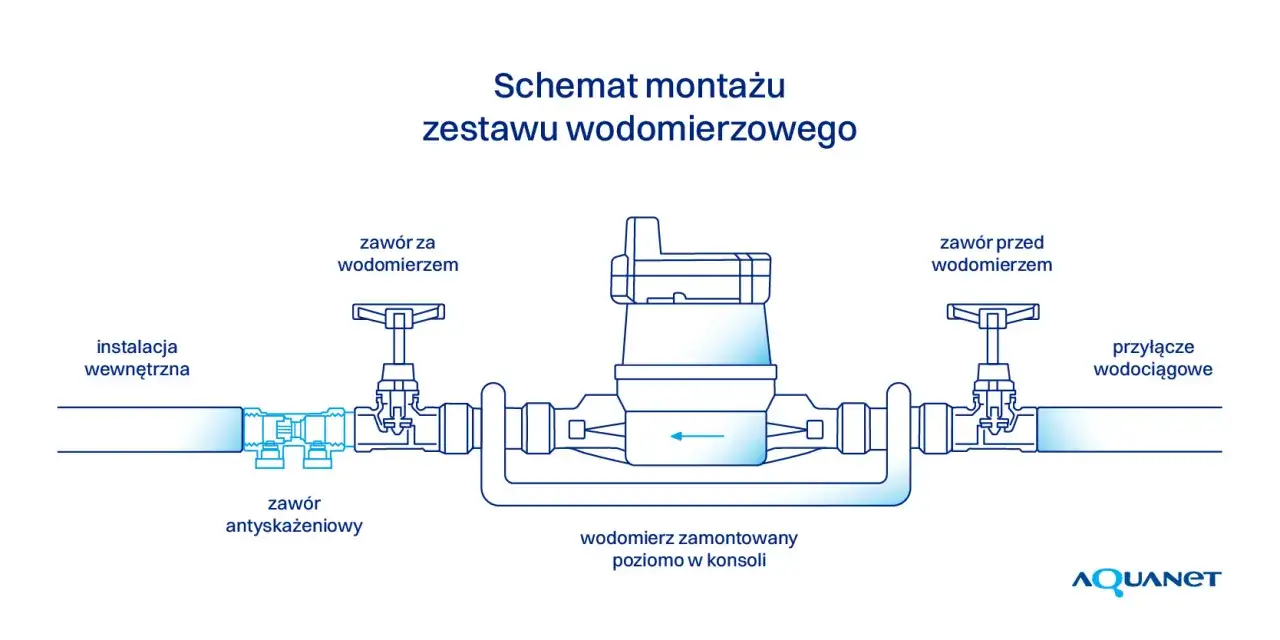

• § 115 ust. 2 precyzuje lokalizację tych zabezpieczeń: "Za każdym zestawem wodomierza głównego od strony instalacji należy zainstalować zabezpieczenie, o którym mowa w § 113 ust. 7". Oznacza to, że zawór antyskażeniowy musi być zamontowany bezpośrednio za wodomierzem głównym, na odcinku instalacji wewnętrznej budynku.

Drugim, równie ważnym dokumentem jest Polska Norma PN-EN 1717: 2003 "Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych...". Ponieważ polskie rozporządzenie odwołuje się bezpośrednio do tej normy, jej stosowanie staje się obligatoryjne. Norma ta odgrywa kluczową rolę w ocenie ryzyka i wyborze odpowiedniego zabezpieczenia. Klasyfikuje ona płyny krążące w instalacjach na pięć kategorii, w zależności od stopnia zagrożenia dla zdrowia ludzkiego. Na tej podstawie określa wymagany typ zabezpieczenia konkretną rodzinę i typ zaworu antyskażeniowego (np. EA, BA, CA), który musi być zastosowany w danym miejscu instalacji, aby zapewnić odpowiedni poziom ochrony.

Gdzie montaż zaworu jest absolutnie niezbędny? Praktyczny przewodnik po lokalizacjach

Znajomość przepisów to jedno, ale równie ważne jest wiedzieć, gdzie dokładnie należy zainstalować zawory antyskażeniowe. Istnieje kilka kluczowych miejsc, w których ich obecność jest bezwzględnie wymagana:

• Przyłącze wodociągowe: To pierwsza i najważniejsza linia obrony. Zgodnie z § 115 ust. 2 Rozporządzenia Ministra Infrastruktury, zawór antyskażeniowy musi być zamontowany bezpośrednio za wodomierzem głównym, na odcinku instalacji wodociągowej budynku. Chroni to całą wewnętrzną instalację przed potencjalnym cofnięciem się zanieczyszczeń z sieci zewnętrznej oraz przed tym, co może się znaleźć w instalacji wewnętrznej.
• Instalacje domowe: Niektóre instalacje w obrębie domu, ze względu na specyficzne zastosowanie i potencjalny kontakt z płynami niższej jakości, wymagają dodatkowych zabezpieczeń. Dotyczy to przede wszystkim:
  • Systemów nawadniania ogrodu: Woda używana do podlewania może mieć kontakt z nawozami, pestycydami czy zanieczyszczeniami glebowymi.
  • Instalacji grzewczych (C.O.): Woda w obiegu centralnego ogrzewania zawiera substancje chemiczne zapobiegające korozji i osadzaniu się kamienia, które są szkodliwe dla zdrowia.
  • Instalacji w garażach: Woda używana do mycia pojazdów czy innych celów w garażu może być zanieczyszczona olejami, smarami czy innymi substancjami chemicznymi.
  W każdym z tych przypadków, aby zapobiec cofnięciu się zanieczyszczonej wody do instalacji wodociągowej, na odgałęzieniach zasilających te instalacje również należy zamontować odpowiednie zawory antyskażeniowe.
• Obiekty usługowe, przemysłowe i medyczne: W tych miejscach wymagania dotyczące zabezpieczeń antyskażeniowych są często jeszcze bardziej rygorystyczne. Specyfika procesów technologicznych, używane substancje chemiczne, a także potencjalnie większa liczba użytkowników i ryzyko skażenia, wymuszają stosowanie bardziej zaawansowanych rozwiązań i często bardziej restrykcyjnych typów zaworów, zgodnych z wyższymi kategoriami płynów określonymi w normie PN-EN 1717.

Jak działa zawór antyskażeniowy? Mechanizm ochrony przed przepływem zwrotnym

Zawór antyskażeniowy to urządzenie zaprojektowane do fizycznego zapobiegania przepływowi zwrotnemu wody w instalacjach. Jego działanie opiera się na mechanizmach, które skutecznie blokują cofanie się płynów, chroniąc w ten sposób sieć wodociągową przed zanieczyszczeniem.

Jednym z głównych zagrożeń jest cofnięcie podciśnieniowe. Sytuacja taka ma miejsce, gdy w sieci wodociągowej nagle spada ciśnienie. Przyczyn może być wiele: awaria sieci, pęknięcie rury, czy wspomniany już duży pobór wody na potrzeby akcji gaśniczej. W normalnych warunkach woda płynie z sieci do naszej instalacji. Jednak gdy ciśnienie w sieci spadnie poniżej ciśnienia panującego w instalacji wewnętrznej, może dojść do zjawiska zassania. Jeśli w instalacji wewnętrznej znajduje się woda o niższej jakości na przykład z instalacji centralnego ogrzewania, z węża ogrodowego leżącego w wodzie deszczowej zanieczyszczonej nawozami, lub z urządzeń technologicznych to właśnie ta brudna woda może zostać zassana z powrotem do sieci wodociągowej, zagrażając zdrowiu innych użytkowników.

Drugim mechanizmem, przed którym chroni zawór, jest cofnięcie ciśnieniowe. Ma ono miejsce, gdy w instalacji wewnętrznej powstaje nadciśnienie. Może się to zdarzyć na przykład w wyniku pracy pomp obiegowych w systemie C.O., działania podgrzewaczy wody, czy w bardziej skomplikowanych systemach technologicznych. W takiej sytuacji, gdy ciśnienie w instalacji wewnętrznej jest wyższe niż w sieci wodociągowej, zanieczyszczona woda jest aktywnie wypychana do sieci. Zawór antyskażeniowy, dzięki swojej konstrukcji, fizycznie uniemożliwia ten przepływ w niepożądanym kierunku, zapewniając, że woda płynie tylko w jednym, bezpiecznym kierunku od sieci do odbiorcy.

Jeden zawór to za mało – poznaj typy zabezpieczeń i ich zastosowanie

Nie wszystkie zawory antyskażeniowe są takie same. Różnią się one konstrukcją i przeznaczeniem, a wybór odpowiedniego typu zależy od poziomu ryzyka związanego z płynem, który ma być chroniony. Norma PN-EN 1717 klasyfikuje płyny według kategorii zagrożenia, a na tej podstawie dobiera się odpowiedni typ zabezpieczenia.

Wśród najczęściej spotykanych typów zaworów antyskażeniowych znajdują się:

• Zawory typu EA (zawór zwrotny z możliwością kontroli): Są to podstawowe zabezpieczenia, często stosowane w instalacjach domowych, gdzie ryzyko jest umiarkowane. Posiadają mechanizm zwrotny oraz możliwość kontroli jego działania.
• Zawory typu CA (zawór antyskażeniowy z możliwością kontroli): Oferują wyższy poziom bezpieczeństwa niż typ EA. Są stosowane w sytuacjach, gdzie ryzyko jest większe, a norma wymaga bardziej zaawansowanego zabezpieczenia.
• Zawory typu BA (zawór antyskażeniowy z obniżoną strefą ciśnienia): Są to najbardziej zaawansowane zabezpieczenia, stosowane w instalacjach o najwyższym ryzyku, gdzie istnieje możliwość kontaktu wody pitnej z płynami niebezpiecznymi dla zdrowia. Działają na zasadzie utrzymania strefy o obniżonym ciśnieniu, która fizycznie izoluje instalację wewnętrzną od sieci.

Wybór odpowiedniego typu zaworu jest kluczowy i powinien być dokonany w oparciu o analizę ryzyka przeprowadzoną zgodnie z normą PN-EN 1717. Dla typowych instalacji domowych, gdzie ryzyko jest zazwyczaj umiarkowane, często wystarczające są zawory typu EA lub BA, w zależności od konkretnych zastosowań (np. przyłącze główne, instalacja ogrodowa).

Warto podkreślić, że zwykły zawór zwrotny nie jest wystarczającym zabezpieczeniem antyskażeniowym. Choć zapobiega on przepływowi wstecznemu, jego konstrukcja i funkcjonalność nie spełniają rygorystycznych wymagań normy PN-EN 1717. Zawory antyskażeniowe posiadają dodatkowe mechanizmy i cechy konstrukcyjne, które zapewniają znacznie wyższy poziom ochrony przed wtórnym zanieczyszczeniem wody pitnej, chroniąc przed oboma rodzajami przepływu zwrotnego podciśnieniowym i ciśnieniowym.

Brak zaworu antyskażeniowego – jakie są realne konsekwencje?

Zignorowanie obowiązku instalacji zaworu antyskażeniowego może prowadzić do szeregu poważnych konsekwencji, które wykraczają poza samą kwestię techniczną.

• Problem z odbiorem budynku: Brak wymaganego prawem zaworu antyskażeniowego jest niezgodny z przepisami prawa budowlanego oraz obowiązującymi normami technicznymi. W praktyce oznacza to, że budynek nie przejdzie pozytywnie odbioru technicznego. Bez uzyskania zgody na użytkowanie, legalne zamieszkanie lub prowadzenie działalności w obiekcie staje się niemożliwe. Inspektorzy nadzoru budowlanego skrupulatnie weryfikują zgodność wykonania instalacji z projektem i obowiązującymi przepisami.
• Odpowiedzialność prawna i finansowa w przypadku awarii i skażenia sieci: Jeśli brak odpowiedniego zabezpieczenia antyskażeniowego doprowadzi do skażenia sieci wodociągowej, właściciel lub zarządca budynku może ponieść poważne konsekwencje prawne i finansowe. Może to obejmować odpowiedzialność cywilną za szkody wyrządzone innym użytkownikom, a w skrajnych przypadkach nawet odpowiedzialność karną. Dodatkowo, nadzór budowlany może nałożyć na właściciela wysokie kary finansowe za nieprzestrzeganie przepisów technicznych.
• Najczęstsze mity i błędy wykonawcze, których należy unikać: Wiele problemów wynika z niewiedzy lub błędnych założeń. Do najczęstszych błędów należy zaliczyć:
  • Stosowanie zwykłych zaworów zwrotnych zamiast dedykowanych zaworów antyskażeniowych.
  • Nieprawidłowe umiejscowienie zaworu na przykład za daleko od wodomierza lub w niewłaściwym miejscu na odgałęzieniu.
  • Ignorowanie obowiązku instalacji zaworów na odgałęzieniach do instalacji specjalnych, takich jak systemy nawadniania czy C.O.
  • Zakładanie, że "u mnie nic złego się nie stanie" ryzyko skażenia istnieje zawsze, gdy instalacja nie jest odpowiednio zabezpieczona.
  • Bagatelizowanie znaczenia normy PN-EN 1717 i jej wymagań dotyczących klasyfikacji płynów i doboru zabezpieczeń.
  Należy pamiętać, że prawidłowy montaż i dobór zaworu antyskażeniowego to inwestycja w bezpieczeństwo i zgodność z prawem, która chroni zarówno nas samych, jak i całą społeczność przed potencjalnie groźnym skażeniem wody pitnej. Według danych Inzynieria.com, prawidłowo zamontowany zawór antyskażeniowy stanowi kluczowy element ochrony zdrowia publicznego.
