Rury do pompy ciepła: Jak dobrać średnicę, materiał i izolację?

Wybór odpowiednich rur do pompy ciepła to decyzja, która ma fundamentalne znaczenie dla efektywności, trwałości i kosztów eksploatacji całego systemu grzewczego. Odpowiednio dobrane i zamontowane rurociągi zapewniają optymalną pracę urządzenia, minimalizując straty energii i ryzyko awarii. W tym kompleksowym poradniku przeprowadzimy Cię przez kluczowe aspekty wyboru materiału, średnicy oraz izolacji rur, abyś mógł podjąć świadomą decyzję i cieszyć się komfortem cieplnym przez lata.

Dlaczego dobór rur do pompy ciepła to decyzja, która zaważy na Twoich rachunkach przez lata?

Jako Robert Dudek, wielokrotnie przekonałem się, jak kluczowy jest odpowiedni dobór rur w instalacjach z pompami ciepła. To nie jest tylko kwestia estetyki czy łatwości montażu to inwestycja, która procentuje (lub nie) przez cały okres użytkowania systemu. Niewłaściwe rurociągi mogą prowadzić do stałego przepłacania za energię i przedwczesnego zużycia drogiego urządzenia. Zrozumienie tej zależności jest pierwszym krokiem do stworzenia efektywnego i ekonomicznego systemu grzewczego.

Wpływ rurociągu na efektywność COP i SCOP – co mówią liczby?

Współczynniki COP (Współczynnik Wydajności) i SCOP (Sezonowy Współczynnik Wydajności) to kluczowe wskaźniki efektywności energetycznej pompy ciepła. Bezpośrednio przekładają się one na ilość ciepła uzyskanego z jednostki zużytej energii elektrycznej. Niestety, nieodpowiedni dobór rur na przykład zbyt mała średnica, która generuje wysokie opory hydrauliczne, lub brak właściwej izolacji termicznej może znacząco obniżyć te wskaźniki. Według ekspertów branżowych, skutki te mogą prowadzić do zwiększenia zużycia energii elektrycznej nawet o kilkadziesiąt procent, co w perspektywie lat oznacza realne i odczuwalne podwyższenie rachunków za ogrzewanie.

Skutki błędnego wyboru – od wyższych kosztów eksploatacji po poważne awarie

Konsekwencje zastosowania nieodpowiednich rur wykraczają poza samo zwiększone zużycie energii. Oto lista najczęstszych problemów:

• Zwiększone zużycie energii: Pompa musi pracować ciężej, aby pokonać opory w rurociągu, co bezpośrednio przekłada się na wyższe rachunki.
• Głośniejsza praca pompy: Wyższe ciśnienie i przepływ mogą powodować nieprzyjemne hałasy, obniżając komfort użytkowania.
• Ryzyko awarii: Nadmierne obciążenie sprężarki może prowadzić do jej przegrzewania i skrócenia żywotności, a w skrajnych przypadkach do poważnych uszkodzeń.
• Problemy z zamarzaniem: W przypadku pomp typu monoblok, gdzie czynnik grzewczy przepływa przez rury zewnętrzne, brak odpowiedniej izolacji stwarza realne ryzyko zamarznięcia i uszkodzenia instalacji.
• Skrócona żywotność urządzenia: Ciągła praca w nieoptymalnych warunkach przyspiesza zużycie wszystkich komponentów pompy ciepła.
• Konieczność kosztownych napraw: Zaniedbania na etapie doboru rur często prowadzą do konieczności przeprowadzania drogich interwencji serwisowych.

Przegląd materiałów na rury – co sprawdzi się w Twojej instalacji?

Wybór odpowiedniego materiału rur to pierwszy krok do stworzenia solidnej i wydajnej instalacji. Każdy z dostępnych materiałów ma swoje specyficzne właściwości, które wpływają na koszt, trwałość i sposób montażu. Jako praktyk, zawsze analizuję te czynniki, aby dopasować rozwiązanie do konkretnych potrzeb inwestora.

Rury miedziane – niezawodna klasyka dla wymagających

Miedź to materiał, który od lat cieszy się uznaniem w instalacjach grzewczych i wodnych. Jej główną zaletą jest niezwykła trwałość, często przekraczająca 50 lat, a także doskonałe przewodnictwo cieplne. Rury miedziane są odporne na wysokie temperatury i korozję, co czyni je bardzo niezawodnym wyborem. Niestety, ich największą wadą jest wysoki koszt zakupu, który może znacząco wpłynąć na budżet inwestycji.

Rury z tworzyw sztucznych (PEX, PP) – elastyczność i rozsądna cena w jednym

Tworzywa sztuczne, takie jak polietylen sieciowany (PEX) czy polipropylen (PP), zrewolucjonizowały rynek instalacyjny. Rury wielowarstwowe, na przykład typu PEX/Al/PEX, łączą zalety tworzyw z wytrzymałością aluminium, oferując przy tym doskonałą elastyczność, która znacznie ułatwia montaż, zwłaszcza w trudno dostępnych miejscach. Są one również odporne na korozję i mają niski ciężar. To popularne rozwiązanie, które stanowi świetny kompromis między ceną a jakością. Warto również wspomnieć o rurach z polietylenu (PE), które są często wykorzystywane do budowy dolnego źródła w gruntowych pompach ciepła, ze względu na ich odporność na warunki gruntowe.

Rury stalowe (np. systemy zaprasowywane) – kiedy to rozwiązanie ma sens?

Rury stalowe, zarówno czarne, jak i ocynkowane, tradycyjnie były stosowane w instalacjach grzewczych. W przypadku nowoczesnych instalacji z pompami ciepła ich użycie jest jednak rzadsze, głównie ze względu na podatność na korozję, zwłaszcza w obecności wilgoci. Niemniej jednak, systemy zaprasowywane na rurach stalowych zyskują na popularności jako alternatywa dla tradycyjnych połączeń spawanych czy gwintowanych, oferując szybkość montażu i pewność połączeń.

Rury preizolowane – gotowe rozwiązanie, które minimalizuje ryzyko błędów

Rury preizolowane to produkt, który znacząco upraszcza proces instalacji i minimalizuje ryzyko popełnienia błędów. Są to rury, które posiadają fabrycznie wykonaną, zintegrowaną warstwę izolacji termicznej. To gotowe rozwiązanie, które zapewnia optymalną ochronę przed stratami ciepła i skraca czas montażu, eliminując potrzebę stosowania dodatkowych materiałów izolacyjnych na miejscu budowy. Są one szczególnie polecane do połączeń między jednostką zewnętrzną a budynkiem.

Jak dobrać idealną średnicę rur? Klucz do optymalnego przepływu

Dobór odpowiedniej średnicy rur jest równie ważny jak wybór materiału. To parametr, który bezpośrednio wpływa na opory hydrauliczne w instalacji, a co za tym idzie na efektywność pracy całej pompy ciepła. Jako instalator, zawsze zwracam uwagę na ten aspekt, ponieważ błąd w tym miejscu może być kosztowny.

Czym są opory hydrauliczne i dlaczego musisz o nich wiedzieć?

Opory hydrauliczne to nic innego jak siła, która stawia opór przepływowi płynu (wody lub glikolu) w instalacji grzewczej. Im mniejsza średnica rur, im więcej zakrętów, kolanek i innych elementów, tym większe są te opory. W systemie z pompą ciepła wysokie opory hydrauliczne oznaczają, że pompa musi pracować ciężej, zużywając więcej energii elektrycznej, pracując głośniej i szybciej się zużywając. W skrajnych przypadkach mogą nawet doprowadzić do awarii.

Dobór średnicy do mocy pompy ciepła – praktyczne wytyczne (5-12 kW i powyżej)

Wybór średnicy rur powinien być zawsze dopasowany do mocy pompy ciepła. Oto praktyczne wytyczne, które pomogą Ci w tym procesie:

• Dla pomp ciepła o mocy od 5 do 12 kW zaleca się stosowanie rur o średnicy przyłączeniowej minimum 1 cala (DN25) lub 1,25 cala (DN32).
• Dla urządzeń o mocy przekraczającej 12 kW, niezbędne jest zastosowanie rur o średnicy co najmniej 1,5 cala (DN40).

Pamiętaj, że są to ogólne wytyczne. Zawsze warto skonsultować się z dokumentacją techniczną producenta pompy ciepła lub z doświadczonym instalatorem.

Zbyt mała czy zbyt duża średnica – który błąd jest gorszy?

Zarówno zastosowanie zbyt małej, jak i zbyt dużej średnicy rur może być problematyczne, jednak błąd polegający na zastosowaniu zbyt małej średnicy jest zdecydowanie gorszy. Generuje on wysokie opory hydrauliczne, prowadzi do drastycznego wzrostu zużycia energii i znacząco zwiększa ryzyko awarii. Zbyt duża średnica rur, choć nie jest tak szkodliwa dla pracy pompy, jest po prostu nieuzasadniona ekonomicznie. Zwiększa koszty inwestycji bez proporcjonalnych korzyści w postaci poprawy efektywności systemu.

Izolacja, czyli cichy bohater wydajnej instalacji – jak nie tracić cennego ciepła?

Izolacja termiczna rur to często niedoceniany, ale niezwykle ważny element każdej instalacji grzewczej, a w przypadku pomp ciepła wręcz krytyczny. Pozwala ona utrzymać temperaturę czynnika grzewczego na pożądanym poziomie i zapobiega niepotrzebnym stratom energii. Zaniedbanie tego aspektu może zniweczyć wysiłki włożone w wybór samej pompy.

Dlaczego izolacja rur zewnętrznych i w nieogrzewanych pomieszczeniach jest absolutnie krytyczna?

Rury, które prowadzone są na zewnątrz budynku lub przez nieogrzewane pomieszczenia (takie jak piwnice, garaże czy strychy), są szczególnie narażone na straty ciepła. Brak lub niewystarczająca izolacja tych odcinków może obniżyć sprawność całego systemu nawet o kilkadziesiąt procent. Dodatkowo, w przypadku pomp typu monoblok, gdzie przez rury zewnętrzne przepływa czynnik grzewczy, brak odpowiedniej izolacji stwarza realne ryzyko jego zamarznięcia, co może prowadzić do poważnych uszkodzeń urządzenia. Dlatego właśnie staranna izolacja tych fragmentów instalacji jest absolutnie kluczowa dla jej prawidłowego i bezpiecznego działania.

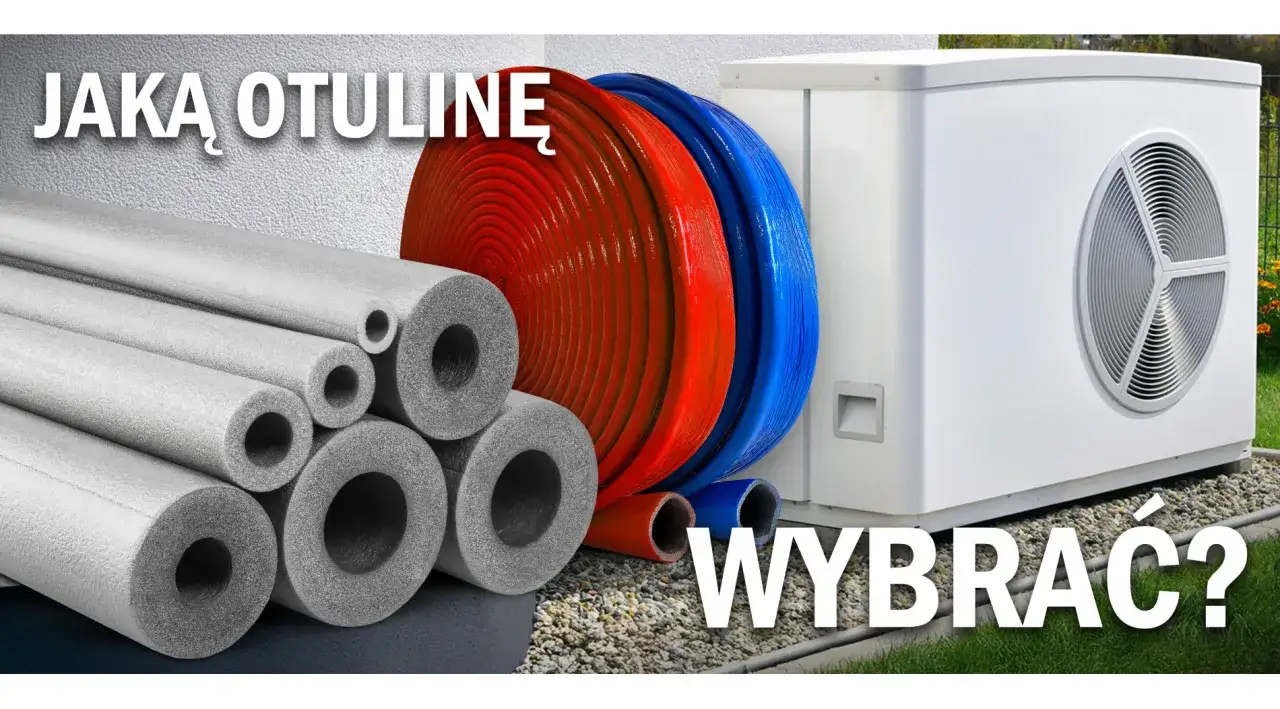

Jaką grubość i rodzaj otuliny wybrać? Kauczuk, polietylen czy wełna mineralna?

Na rynku dostępnych jest kilka rodzajów materiałów izolacyjnych, z których każdy ma swoje zastosowanie:

• Pianka polietylenowa: Lekka, elastyczna i łatwa w montażu, często stosowana w instalacjach wewnętrznych.
• Kauczuk syntetyczny: Bardzo odporny na wilgoć i promieniowanie UV, idealny do zastosowań zewnętrznych i w miejscach narażonych na uszkodzenia mechaniczne.
• Wełna mineralna: Doskonała izolacyjność termiczna, często stosowana w połączeniu z innymi materiałami, zwłaszcza w miejscach narażonych na wysokie temperatury.

Wybór grubości izolacji zależy od wielu czynników, takich jak temperatura otoczenia, lokalizacja rur (wewnątrz czy na zewnątrz budynku) oraz wymagane parametry izolacyjności termicznej. Zgodnie z najnowszymi danymi rynkowymi, zaleca się stosowanie izolacji o grubości minimum 20 mm dla rur wewnątrz budynku i 30 mm dla rur zewnętrznych.

Rury preizolowane a tradycyjna izolacja – co się bardziej opłaca?

Porównując rury preizolowane z tradycyjnymi metodami izolacji, należy wziąć pod uwagę kilka aspektów. Rury preizolowane oferują szybkość i łatwość montażu, a także gwarancję jednolitej i skutecznej izolacji od razu po zakupie. Koszt początkowy może być nieco wyższy, ale często rekompensuje go oszczędność czasu i eliminacja potencjalnych błędów montażowych. Tradycyjna izolacja, polegająca na samodzielnym zakładaniu otulin, może być tańsza w zakupie materiałów, ale wymaga więcej pracy i precyzji, a także wiąże się z ryzykiem niedokładnego wykonania.

Połączenie pompy ciepła z instalacją w domu – co musisz wiedzieć?

Integracja pompy ciepła z istniejącą lub nową instalacją grzewczą w domu to etap, który wymaga szczególnej uwagi. Sposób połączenia jednostki zewnętrznej z budynkiem oraz podłączenia do wewnętrznej sieci rurociągów ma kluczowe znaczenie dla efektywności całego systemu.

Rury między jednostką zewnętrzną a budynkiem – specyficzne wymagania dla pomp monoblok

W przypadku pomp ciepła typu monoblok, rury łączące jednostkę zewnętrzną z instalacją wewnętrzną transportują czynnik grzewczy (wodę lub mieszankę glikolu). Oznacza to, że muszą być one nie tylko odpowiednio zaizolowane, ale także zabezpieczone przed zamarzaniem. Kluczowe jest tutaj zastosowanie rur o odpowiedniej średnicy, dobrej jakości izolacji termicznej oraz prawidłowe ich prowadzenie, minimalizując ryzyko uszkodzeń mechanicznych i strat ciepła. Warto rozważyć zastosowanie rur preizolowanych w tym zastosowaniu.

Jak podłączyć pompę do istniejącej instalacji grzejnikowej lub podłogówki?

Podłączenie pompy ciepła do istniejącej instalacji grzejnikowej lub ogrzewania podłogowego wymaga pewnych dostosowań. Pompy ciepła często pracują z niższymi temperaturami zasilania niż tradycyjne kotły, dlatego instalacja grzejnikowa może wymagać zwiększenia powierzchni grzejników lub wymiany na modele niskotemperaturowe. Ogrzewanie podłogowe jest zazwyczaj bardziej kompatybilne z pompami ciepła ze względu na jego niskotemperaturowy charakter. Niezależnie od typu instalacji, kluczowe jest zapewnienie odpowiedniego przepływu i ciśnienia wody w systemie.

Rola bufora ciepła a wymagania wobec rurociągów

Bufor ciepła pełni w systemie z pompą ciepła rolę stabilizatora pracy i magazynu energii. Jego obecność wpływa na projektowanie rurociągów, ponieważ wymaga dodatkowych połączeń. Odpowiedni dobór średnic rur doprowadzających i odprowadzających wodę do bufora jest równie ważny, jak w przypadku głównych rurociągów pompy. Należy również uwzględnić konieczność montażu dodatkowych zaworów i odpowietrzników w obrębie bufora.

Najczęstsze błędy montażowe, których musisz unikać za wszelką cenę

Nawet najlepsza pompa ciepła i najwyższej jakości rury mogą nie działać optymalnie, jeśli instalacja zostanie wykonana nieprawidłowo. Jako praktyk, widzę wiele błędów, które można łatwo uniknąć, stosując się do podstawowych zasad.

Niewłaściwe prowadzenie tras i nadmiar kształtek – ukryci „zabójcy” wydajności

Jednym z najczęstszych błędów jest projektowanie rurociągów w sposób, który generuje nadmierne opory hydrauliczne. Zbyt wiele załamań, kolanek, trójników i innych kształtek na stosunkowo krótkim odcinku rury znacząco zwiększa obciążenie pompy i obniża jej wydajność. Idealna trasa rurociągu powinna być jak najprostsza i najkrótsza, z minimalną liczbą elementów zmieniających kierunek przepływu.

Brak kluczowych elementów: filtrów siatkowych, separatorów i odpowietrzników

Pominięcie lub niewłaściwy montaż kluczowych elementów instalacji może prowadzić do poważnych problemów w przyszłości. Oto dlaczego są one tak ważne:

• Filtry siatkowe: Chronią pompę i inne podzespoły przed zanieczyszczeniami mechanicznymi obecnymi w wodzie krążącej w systemie.
• Separatory: Usuwają z wody powietrze, zanieczyszczenia i osady, poprawiając jakość czynnika grzewczego i zapobiegając kawitacji.
• Odpowietrzniki: Pozwalają na usunięcie powietrza z układu, które może powodować hałas, korozję i obniżać efektywność grzania.

Przeczytaj również: Koza do rekuperacji: jakie wybrać, jak działa i co warto wiedzieć?

Niedostateczna próba szczelności – jak sprawdzić instalatora?

Po zakończeniu montażu każdej instalacji grzewczej, a w szczególności tej z pompą ciepła, kluczowe jest przeprowadzenie dokładnej próby szczelności. Jest to gwarancja, że w przyszłości unikniemy kosztownych wycieków i awarii spowodowanych nieszczelnymi połączeniami. Jako inwestor, możesz poprosić instalatora o przeprowadzenie próby ciśnieniowej wody lub azotu i udokumentowanie jej wyników. Upewnij się, że instalator posiada odpowiedni sprzęt i wiedzę, aby wykonać tę czynność prawidłowo.

Podsumowując, świadomy wybór rur do pompy ciepła, uwzględniający materiał, średnicę i izolację, w połączeniu z profesjonalnym montażem, to fundament efektywnej i długoterminowej pracy systemu. Jest to inwestycja, która zwraca się w postaci niższych rachunków za energię, komfortu cieplnego i bezproblemowego użytkowania przez wiele lat. Zawsze warto współpracować z doświadczonymi i certyfikowanymi instalatorami, którzy posiadają specjalistyczną wiedzę na temat specyfiki pomp ciepła.
