Skrzynki na rozdzielacze elektryczne to kluczowy element każdej instalacji elektrycznej. Zapewniają one ochronę i organizację dla różnych komponentów, takich jak bezpieczniki, wyłączniki i inne urządzenia sterujące. W tym artykule przyjrzymy się różnym rodzajom skrzynek, ich zastosowaniom oraz temu, jak wybrać odpowiednią skrzynkę do konkretnych potrzeb. Niezależnie od tego, czy jesteś elektrykiem, czy właścicielem domu, zrozumienie tych aspektów pomoże Ci w lepszym zarządzaniu instalacją elektryczną.
Kluczowe wnioski:- Skrzynki na rozdzielacze chronią komponenty elektryczne przed czynnikami zewnętrznymi i zapewniają bezpieczeństwo użytkownikom.
- Dostępne są różne rodzaje skrzynek, w tym metalowe, plastikowe i hermetyczne, dostosowane do różnych środowisk.
- Wybór odpowiedniej skrzynki zależy od liczby obwodów, warunków otoczenia i wymagań dotyczących stopnia ochrony IP.
- Prawidłowy montaż i regularna konserwacja skrzynek na rozdzielacze są kluczowe dla bezpieczeństwa i wydajności instalacji.
- Znajomość norm i przepisów dotyczących skrzynek rozdzielczych jest niezbędna przy ich wyborze i instalacji.
Rodzaje skrzynek na rozdzielacze elektryczne
Skrzynki na rozdzielacz to niezbędny element każdej instalacji elektrycznej. Ich głównym zadaniem jest ochrona komponentów elektrycznych przed czynnikami zewnętrznymi oraz zapewnienie bezpieczeństwa użytkownikom. Istnieje kilka podstawowych rodzajów skrzynek, które różnią się konstrukcją i przeznaczeniem.

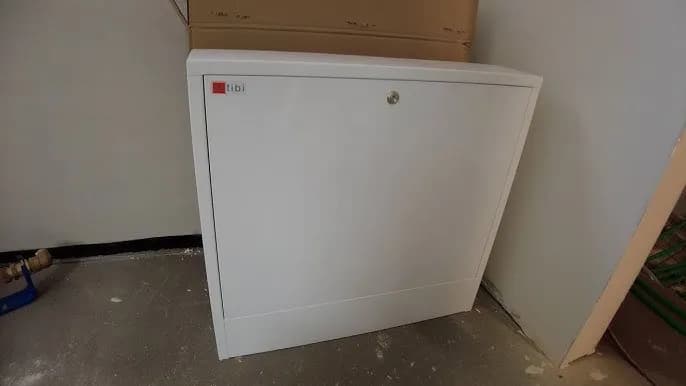

Najczęściej spotykane typy to skrzynki natynkowe i podtynkowe. Skrzynki natynkowe montuje się bezpośrednio na ścianie, co ułatwia dostęp do rozdzielacza i ewentualne modyfikacje. Z kolei skrzynki podtynkowe są bardziej estetyczne, gdyż wbudowuje się je w ścianę, pozostawiając na wierzchu jedynie drzwiczki.
- Skrzynki natynkowe - łatwy montaż i dostęp
- Skrzynki podtynkowe - estetyczny wygląd
- Skrzynki hermetyczne - do trudnych warunków
- Skrzynki modułowe - elastyczność konfiguracji
Warto wspomnieć również o skrzynkach hermetycznych, które zapewniają wysoki stopień ochrony przed wilgocią i pyłem. Są one idealne do zastosowań zewnętrznych lub w pomieszczeniach o dużej wilgotności. Skrzynki modułowe z kolei pozwalają na elastyczne dostosowanie rozmiaru i konfiguracji do konkretnych potrzeb instalacji.
Materiały stosowane w produkcji skrzynek rozdzielczych
Wybór materiału, z którego wykonana jest skrzynka na rozdzielacz, ma kluczowe znaczenie dla jej trwałości i funkcjonalności. Najczęściej stosowane materiały to tworzywa sztuczne i metale, każdy z nich ma swoje zalety i wady.
Skrzynki z tworzyw sztucznych, takich jak ABS czy poliwęglan, są lekkie, odporne na korozję i łatwe w montażu. Doskonale sprawdzają się w warunkach domowych i lekkich zastosowaniach przemysłowych. Dodatkowo, materiały te oferują dobrą izolację elektryczną i termiczną.
Z drugiej strony, skrzynki metalowe, najczęściej wykonane ze stali lub aluminium, zapewniają lepszą ochronę mechaniczną i są bardziej odporne na uszkodzenia. Są preferowane w trudnych warunkach przemysłowych lub miejscach narażonych na akty wandalizmu. Warto zauważyć, że skrzynka rozdzielcza rekuperacja często wykonana jest właśnie z metalu ze względu na konieczność zapewnienia odpowiedniej wentylacji i ochrony przed wilgocią.
Czytaj więcej: Czerpnia w podbitce: jak działa, jakie ma znaczenie i zalety?
Wymiary i pojemność skrzynek na rozdzielacze
Wybierając skrzynkę na rozdzielacz, kluczowe jest dopasowanie jej wymiarów i pojemności do potrzeb konkretnej instalacji. Standardowe rozmiary skrzynek wahają się od małych, mieszczących kilka modułów, do dużych szaf rozdzielczych zdolnych pomieścić setki komponentów.
Pojemność skrzynek określa się najczęściej liczbą modułów, które można w nich zainstalować. Jeden moduł to standardowa jednostka szerokości urządzenia elektrycznego, równa 17,5 mm. Małe skrzynki domowe mogą mieścić od 4 do 24 modułów, podczas gdy duże rozdzielnice przemysłowe potrafią pomieścić nawet 200 i więcej modułów.
| Typ skrzynki | Typowa liczba modułów | Zastosowanie |
| Mała domowa | 4-12 | Mieszkania, małe domy |
| Średnia domowa | 24-36 | Domy jednorodzinne |
| Duża domowa | 48-72 | Duże domy, małe firmy |
| Przemysłowa | 100+ | Fabryki, duże budynki |
Warto pamiętać, że oprócz standardowych wymiarów, istnieją również skrzynki o nietypowych rozmiarach, dostosowane do specyficznych potrzeb. Na przykład, skrzynka na licznik wody często ma mniejsze wymiary i jest przystosowana do montażu w trudno dostępnych miejscach. Przy wyborze skrzynki należy zawsze uwzględnić nie tylko obecne potrzeby, ale również możliwość przyszłej rozbudowy instalacji.
Zastosowania skrzynek rozdzielczych w różnych branżach
Skrzynki na rozdzielacz znajdują zastosowanie w niemal każdej gałęzi przemysłu i budownictwa. W sektorze mieszkaniowym, małe i średnie skrzynki są powszechnie używane do organizacji instalacji elektrycznej w domach i mieszkaniach. Zapewniają one bezpieczny dostęp do bezpieczników i innych elementów sterujących, umożliwiając łatwe zarządzanie obwodami elektrycznymi.
W przemyśle, skrzynki rozdzielcze odgrywają kluczową rolę w dystrybucji energii elektrycznej w fabrykach i zakładach produkcyjnych. Duże, przemysłowe skrzynki często zawierają zaawansowane systemy sterowania i monitorowania, które są niezbędne do efektywnego zarządzania energią w skomplikowanych procesach produkcyjnych.
- Budownictwo mieszkaniowe: organizacja instalacji domowych
- Przemysł: dystrybucja energii w fabrykach
- Infrastruktura miejska: zarządzanie oświetleniem ulicznym
- Telekomunikacja: ochrona sprzętu komunikacyjnego
- Energetyka odnawialna: integracja systemów fotowoltaicznych
W sektorze infrastruktury miejskiej, specjalistyczne skrzynki rozdzielcze są wykorzystywane do zarządzania oświetleniem ulicznym i sygnalizacją świetlną. Muszą one być odporne na warunki atmosferyczne i akty wandalizmu. W branży telekomunikacyjnej, skrzynki chronią wrażliwy sprzęt komunikacyjny, często wymagając specjalnych rozwiązań w zakresie chłodzenia i ochrony przed zakłóceniami elektromagnetycznymi.
Dobór odpowiedniej skrzynki do instalacji elektrycznej
Wybór właściwej skrzynki na rozdzielacz jest kluczowy dla bezpieczeństwa i efektywności instalacji elektrycznej. Przy doborze należy uwzględnić kilka istotnych czynników, które wpłyną na funkcjonalność i trwałość rozwiązania.
Przede wszystkim, trzeba określić liczbę i rodzaj obwodów, które będą obsługiwane przez rozdzielnicę. To pozwoli oszacować wymaganą pojemność skrzynki. Warto zawsze zostawić pewien zapas miejsca na przyszłą rozbudowę instalacji.
Kolejnym ważnym aspektem jest środowisko, w którym skrzynka będzie zainstalowana. Dla instalacji wewnętrznych w suchych pomieszczeniach wystarczą standardowe skrzynki. Jednak w przypadku montażu na zewnątrz lub w wilgotnych pomieszczeniach, niezbędne będą skrzynki o odpowiednim stopniu ochrony IP (Ingress Protection).
Wybór stopnia ochrony IP
Stopień ochrony IP określa odporność skrzynki na wnikanie ciał stałych i wody. Na przykład, skrzynka rozdzielcza rekuperacja często wymaga wyższego stopnia ochrony ze względu na potencjalną wilgoć związaną z systemem wentylacji.
- IP20 - standardowa ochrona do wnętrz
- IP44 - ochrona przed bryzgami wody, odpowiednia do łazienek
- IP65 - pyłoszczelność i ochrona przed strumieniem wody, do zastosowań zewnętrznych
- IP68 - pełna wodoszczelność, do ekstremalnych warunków
Montaż i konserwacja skrzynek na rozdzielacze
Prawidłowy montaż skrzynki na rozdzielacz jest kluczowy dla zapewnienia bezpieczeństwa i efektywności instalacji elektrycznej. Proces ten powinien być przeprowadzony przez wykwalifikowanego elektryka, który zadba o odpowiednie umiejscowienie i podłączenie wszystkich elementów.
Montaż rozpoczyna się od wyboru odpowiedniego miejsca. Skrzynka powinna być łatwo dostępna, ale jednocześnie chroniona przed przypadkowym uszkodzeniem. W przypadku skrzynek podtynkowych, należy przygotować odpowiednie wgłębienie w ścianie, uwzględniając grubość tynku.
Etapy montażu skrzynki rozdzielczej
- Przygotowanie miejsca montażu
- Mocowanie skrzynki do ściany lub we wnęce
- Wprowadzenie przewodów do skrzynki
- Instalacja szyny DIN i aparatury modułowej
- Podłączenie przewodów do odpowiednich zacisków
- Oznaczenie obwodów i zamontowanie opisów
- Zamknięcie i zabezpieczenie skrzynki
Konserwacja skrzynek rozdzielczych jest równie ważna jak ich prawidłowy montaż. Regularne przeglądy pozwalają wykryć potencjalne problemy, zanim staną się one poważne. Podstawowe czynności konserwacyjne obejmują sprawdzenie połączeń elektrycznych, czyszczenie wnętrza skrzynki z kurzu i zanieczyszczeń oraz kontrolę stanu fizycznego obudowy.
Bezpieczeństwo i normy dotyczące skrzynek rozdzielczych
Bezpieczeństwo jest nadrzędnym celem przy projektowaniu i instalacji skrzynek na rozdzielacz. Wszystkie skrzynki muszą spełniać surowe normy i przepisy, które gwarantują ochronę użytkowników przed porażeniem elektrycznym i innymi zagrożeniami.
W Polsce, jak i w całej Unii Europejskiej, skrzynki rozdzielcze muszą być zgodne z normą PN-EN 61439. Określa ona wymagania dotyczące konstrukcji, parametrów elektrycznych i mechanicznych oraz metod testowania rozdzielnic niskiego napięcia.
| Norma | Zakres |
| PN-EN 61439-1 | Wymagania ogólne dla rozdzielnic |
| PN-EN 61439-2 | Rozdzielnice do rozdziału energii |
| PN-EN 61439-3 | Rozdzielnice tablicowe |
| PN-EN 61439-4 | Rozdzielnice placów budów |
Warto zwrócić uwagę, że nawet skrzynka na licznik wody, choć nie jest bezpośrednio związana z instalacją elektryczną, również musi spełniać określone normy bezpieczeństwa, szczególnie jeśli znajduje się w pobliżu urządzeń elektrycznych.
Przestrzeganie norm i przepisów nie tylko zapewnia bezpieczeństwo, ale także gwarantuje niezawodność i długotrwałe funkcjonowanie instalacji elektrycznej. Dlatego przy wyborze i montażu skrzynek rozdzielczych zawsze warto korzystać z usług certyfikowanych specjalistów, którzy są na bieżąco z najnowszymi regulacjami i najlepszymi praktykami w branży.
Podsumowanie
Skrzynki na rozdzielacze elektryczne są kluczowym elementem każdej instalacji elektrycznej. Wybór odpowiedniej skrzynki zależy od wielu czynników, takich jak rodzaj instalacji, warunki otoczenia oraz planowana liczba obwodów. Istotne jest uwzględnienie materiału, z którego wykonana jest skrzynka, jej wymiarów oraz stopnia ochrony IP.
Prawidłowy montaż i regularna konserwacja skrzynek rozdzielczych są niezbędne dla zapewnienia bezpieczeństwa i efektywności instalacji. Należy pamiętać o przestrzeganiu obowiązujących norm i przepisów, które gwarantują ochronę użytkowników. Wybierając skrzynkę, warto skonsultować się z wykwalifikowanym elektrykiem, aby dopasować ją do konkretnych potrzeb i warunków.
