Cyrkulacja CWU: Schematy, montaż i oszczędność poradnik

Cyrkulacja ciepłej wody użytkowej (CWU) to system, który może znacząco podnieść komfort życia w Twoim domu, zapewniając natychmiastowy dostęp do ciepłej wody w każdym kranie. Jednocześnie, przemyślane zastosowanie cyrkulacji przekłada się na realne oszczędności wody i energii. W tym artykule przyjrzymy się bliżej, jak działają te systemy i jakie schematy podłączenia są najczęściej stosowane, abyś mógł podjąć świadomą decyzję o jego wdrożeniu.

Cyrkulacja CWU – dlaczego warto ją mieć i jak wpływa na komfort oraz rachunki?

Z pewnością znasz ten scenariusz: odkręcasz kran z ciepłą wodą, a przez kilkanaście, a czasem nawet kilkadziesiąt sekund, z rury leci zimna woda. W tym czasie do kanalizacji trafiają litry wody, która w oczekiwaniu na podgrzanie po prostu się marnuje. W skali dnia, tygodnia czy roku, mogą to być naprawdę znaczące ilości, przekładające się na wyższe rachunki. Według danych budujemydom.pl, nawet kilka minut dziennie oczekiwania na ciepłą wodę to strata kilkuset litrów miesięcznie na jednego mieszkańca.

System cyrkulacji ciepłej wody użytkowej (CWU) to rozwiązanie, które eliminuje ten problem. Jego podstawowa zasada działania polega na zapewnieniu stałego, niewielkiego obiegu podgrzanej wody w instalacji. Dzięki temu, po odkręceniu kranu, ciepła woda jest dostępna niemal natychmiast. To nie tylko ogromne ułatwienie i podniesienie komfortu użytkowania, ale także sposób na realne oszczędności. Mniej zmarnowanej wody to mniejsze zużycie, a stały ruch wody zapobiega jej stagnacji w rurach. Stojąca, ciepła woda w instalacji to idealne środowisko do rozwoju bakterii, w tym groźnej dla zdrowia Legionelli. Cyrkulacja minimalizuje to ryzyko, dbając o bezpieczeństwo domowników.

Zasada działania i kluczowe elementy – co musi zawierać każdy schemat cyrkulacji?

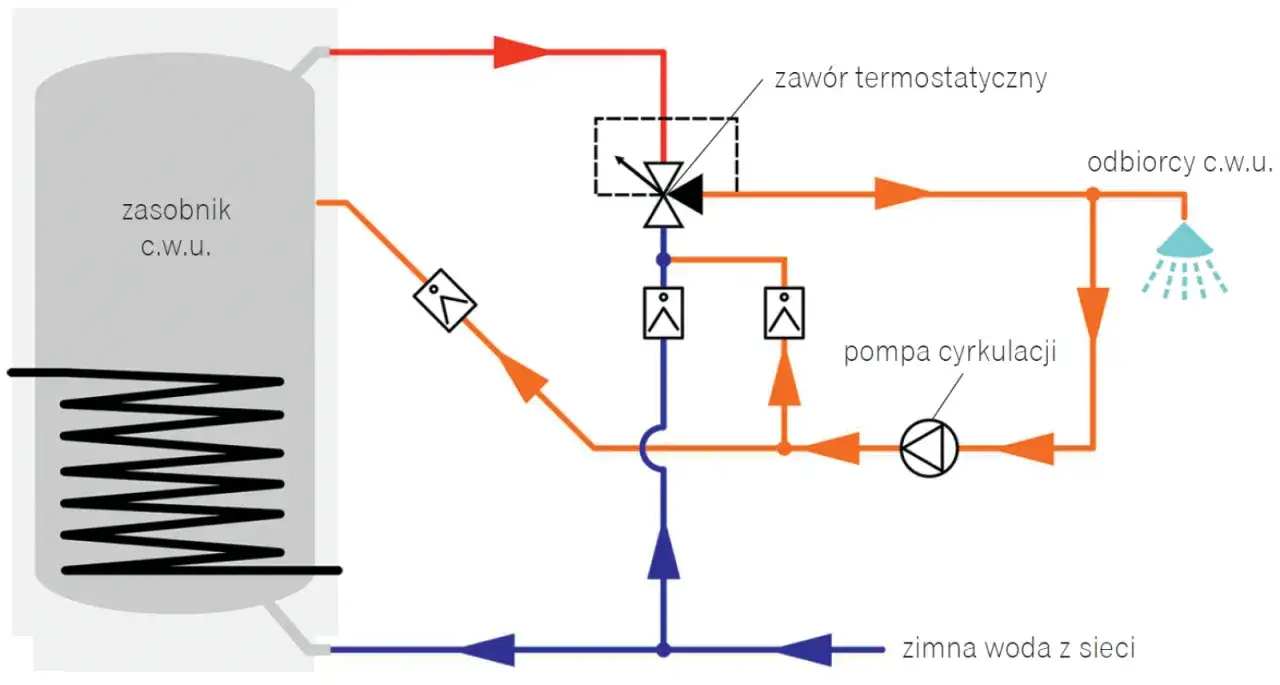

Zrozumienie zasady działania cyrkulacji CWU jest kluczowe do prawidłowego zaprojektowania i wykonania instalacji. Cały system opiera się na stworzeniu zamkniętej pętli, w której podgrzana woda stale krąży między podgrzewaczem (najczęściej zasobnikiem CWU) a punktami poboru wody w całym domu. To właśnie ten ruch wody sprawia, że jest ona dostępna od razu po odkręceniu kranu.

• Serce układu, czyli rola pompy cyrkulacyjnej: Jest to kluczowy element, który wymusza ruch wody w instalacji. Bez pompy, woda w rurach cyrkulacyjnych szybko by się wychłodziła, a system nie spełniałby swojej funkcji. Pompa pracuje cyklicznie lub w sposób ciągły, w zależności od zastosowanego sterowania, zapewniając stały przepływ.

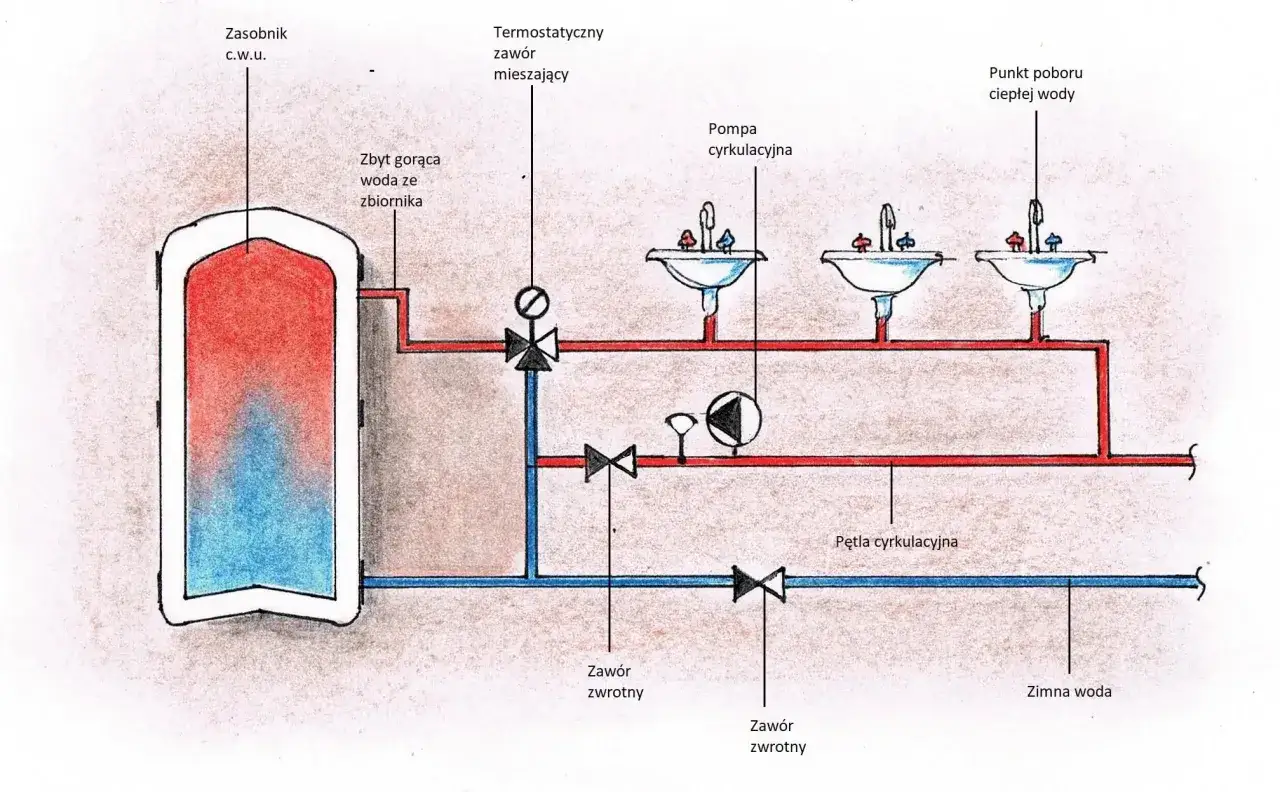

• Niezbędne zawory zwrotne: gdzie je zamontować i dlaczego są tak ważne?: Zawory zwrotne odgrywają niezwykle ważną rolę w prawidłowym działaniu instalacji cyrkulacyjnej. Zapobiegają one niepożądanemu cofaniu się wody w instalacji oraz mieszaniu się wody ciepłej z zimną. Zazwyczaj montuje się je w dwóch strategicznych miejscach: jeden za pompą cyrkulacyjną, aby zapewnić jej pracę w odpowiednim kierunku, oraz drugi na dopływie zimnej wody do zasobnika, co chroni przed cofaniem się ciepłej wody do instalacji zimnej wody.
• Klucz do oszczędności: dlaczego izolacja rur to absolutna podstawa?: Aby system cyrkulacji był efektywny i ekonomiczny, kluczowe jest zminimalizowanie strat ciepła. Dlatego też absolutnie niezbędne jest odpowiednie zaizolowanie termiczne wszystkich rur z ciepłą wodą oraz przewodu cyrkulacyjnego. Dobra izolacja sprawia, że woda dłużej utrzymuje swoją temperaturę, co oznacza, że pompa pracuje krócej, a podgrzewacz rzadziej musi ją dogrzewać. To bezpośrednio przekłada się na niższe rachunki za energię.

Krok po kroku: Najważniejsze schematy podłączenia cyrkulacji CWU

Wybór odpowiedniego schematu podłączenia cyrkulacji CWU zależy od specyfiki budynku czy jest to nowa inwestycja, czy modernizacja istniejącej instalacji. Każdy z poniższych wariantów ma swoje zalety i specyficzne zastosowania.

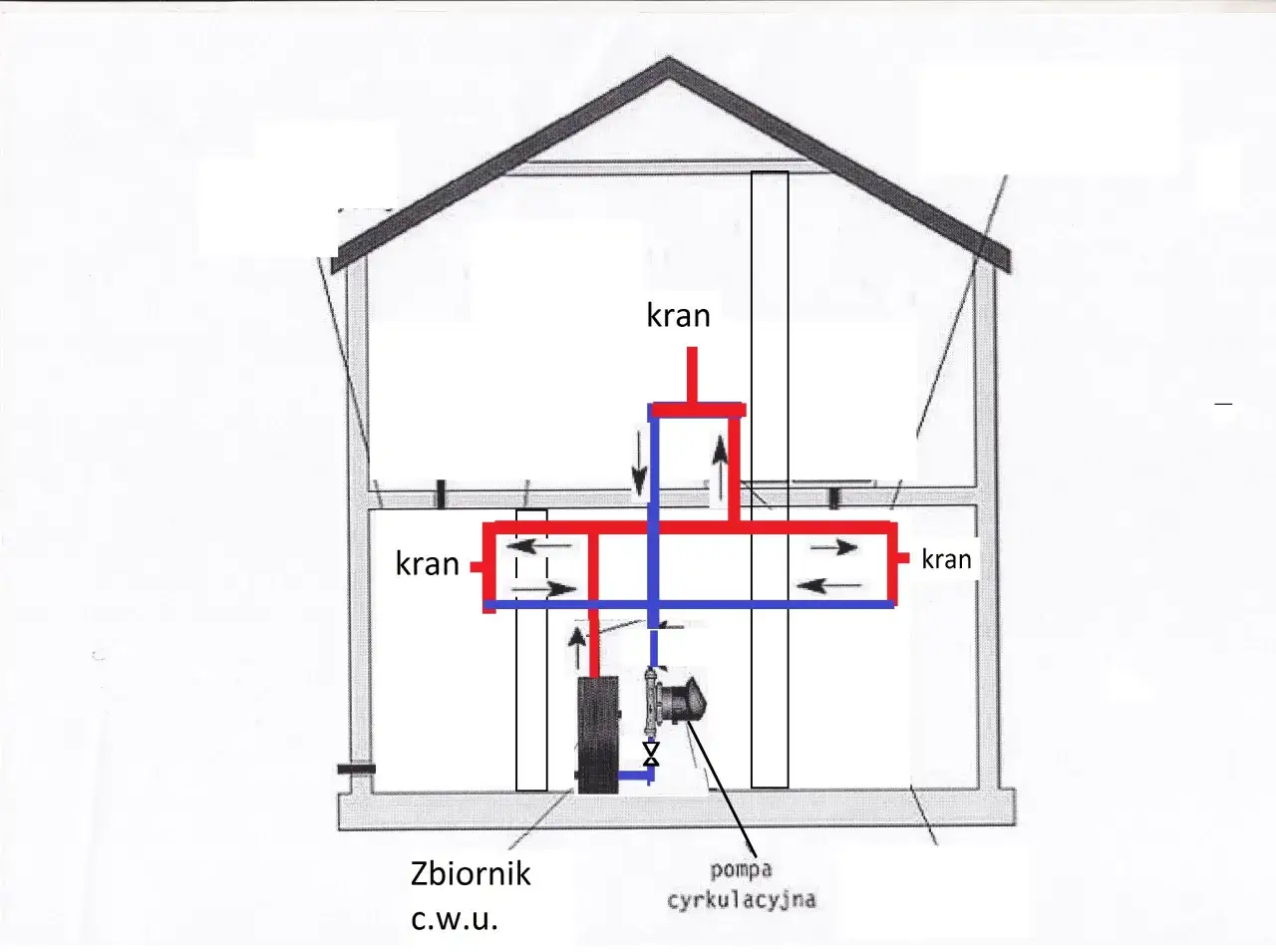

• Schemat nr 1: Klasyczna instalacja z dedykowaną rurą powrotną rozwiązanie dla nowych domów: Jest to najbardziej efektywne i zalecane rozwiązanie, szczególnie w przypadku budowy nowych domów. Polega ono na poprowadzeniu od najdalszego punktu poboru ciepłej wody dodatkowego, izolowanego przewodu powrotnego, który wraca bezpośrednio do zasobnika CWU. Pompa cyrkulacyjna montowana jest właśnie na tym przewodzie powrotnym, tuż przed jego podłączeniem do zasobnika. Taki układ zapewnia doskonałą cyrkulację i natychmiastowy dostęp do ciepłej wody w każdym miejscu.
• Schemat nr 2: Instalacja bez dodatkowej rury cyrkulacyjnej sprytny sposób na modernizację: Ten wariant jest idealnym rozwiązaniem dla istniejących budynków, gdzie dołożenie dodatkowej rury powrotnej mogłoby być kłopotliwe lub kosztowne. W tym przypadku wykorzystuje się specjalne zawory termostatyczne, które montuje się przy najbardziej oddalonych punktach poboru ciepłej wody. Zawory te, w zależności od temperatury wody, umożliwiają niewielki przepływ zwrotny przez rurę zimnej wody, wymuszany przez pompę. Jest to rozwiązanie kompromisowe, które znacząco poprawia dostępność ciepłej wody, choć może być nieco mniej efektywne niż dedykowana pętla.
• Prawidłowe podłączenie pompy cyrkulacyjnej najważniejsze zasady montażu: Niezależnie od wybranego schematu, kluczowe jest prawidłowe umiejscowienie pompy cyrkulacyjnej. Zazwyczaj montuje się ją na przewodzie powrotnym, przed wejściem do zasobnika CWU. Ważne jest również, aby pompa była zainstalowana w odpowiedniej orientacji, zgodnie z instrukcją producenta, i aby była ona zabezpieczona zaworami zwrotnymi po obu stronach, co zapobiega cofaniu się wody i zapewnia jej prawidłowy obieg.

Jak mądrze sterować pompą cyrkulacyjną, aby nie przepłacać za prąd?

Ciągła praca pompy cyrkulacyjnej, nawet jeśli jest ona niewielka, generuje zużycie energii elektrycznej. Aby zoptymalizować koszty eksploatacji i uniknąć niepotrzebnego wydatku, warto zastosować inteligentne metody sterowania pracą pompy. Dzięki nim, pompa będzie uruchamiać się tylko wtedy, gdy jest to faktycznie potrzebne.

• Sterowanie czasowe: proste i skuteczne włączanie pompy w godzinach szczytu: Najprostszym rozwiązaniem jest zastosowanie programatora czasowego. Pozwala on ustawić harmonogram pracy pompy, włączając ją tylko w tych godzinach, kiedy domownicy najczęściej korzystają z ciepłej wody zazwyczaj są to godziny poranne i wieczorne. Poza tymi okresami pompa pozostaje wyłączona, co generuje oszczędności.

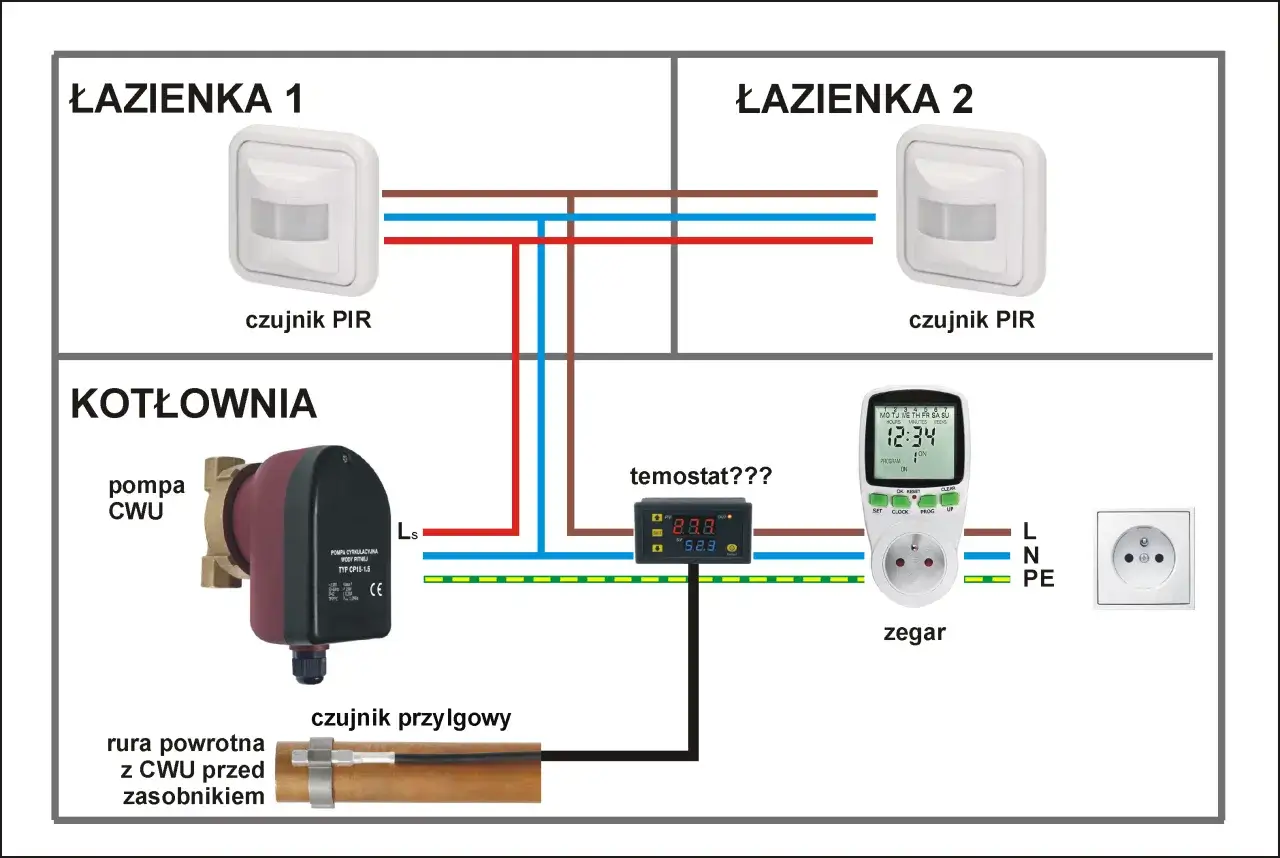

• Sterowanie temperaturowe: pozwól, aby temperatura wody sama sterowała pompą: Bardziej zaawansowanym rozwiązaniem jest sterowanie temperaturowe. Polega ono na zamontowaniu termostatu na rurze powrotnej instalacji cyrkulacyjnej. Termostat ten monitoruje temperaturę wody. Gdy temperatura spadnie poniżej ustalonego przez nas progu (np. 45°C), pompa automatycznie się włącza i pracuje do momentu, aż woda osiągnie pożądaną temperaturę. Następnie pompa się wyłącza.
• Inteligentne pompy z funkcją autoadaptacji: maksymalna wygoda i oszczędność: Najnowocześniejszym rozwiązaniem są pompy cyrkulacyjne wyposażone w funkcję autoadaptacji, często nazywaną "uczeniem się". Takie pompy analizują wzorce zużycia ciepłej wody w domu i na tej podstawie automatycznie tworzą optymalny harmonogram pracy. Dostosowują się do rytmu życia domowników, włączając pompę tuż przed spodziewanym zapotrzebowaniem na ciepłą wodę i wyłączając ją, gdy nie jest potrzebna. Jest to najbardziej komfortowe i energooszczędne rozwiązanie.

Najczęstsze błędy montażowe i problemy z działaniem cyrkulacji – tego musisz unikać!

Nawet najlepiej zaprojektowana instalacja cyrkulacyjna CWU może sprawiać problemy, jeśli popełnione zostaną błędy montażowe lub eksploatacyjne. Świadomość najczęstszych pułapek pozwoli uniknąć frustracji i dodatkowych kosztów związanych z naprawami.

• Zapowietrzony układ: wróg numer jeden poprawnej cyrkulacji i jak mu zapobiegać: Powietrze, które dostaje się do instalacji, gromadzi się w jej najwyższych punktach, tworząc tzw. korki powietrzne. Mogą one skutecznie zablokować przepływ wody w obiegu cyrkulacyjnym, uniemożliwiając jej prawidłowe krążenie. Aby temu zapobiec, należy zadbać o prawidłowe odpowietrzanie instalacji podczas jej uruchamiania oraz regularnie sprawdzać jej szczelność.
• Źle umiejscowiony zawór zwrotny: cichy sabotażysta Twojej instalacji: Zawory zwrotne są kluczowe dla poprawnego działania systemu. Jeśli są one źle zamontowane, uszkodzone lub po prostu ich brakuje, może dochodzić do niepożądanego cofania się wody w obiegu. Skutkuje to nie tylko nieefektywną cyrkulacją, ale także może prowadzić do uszkodzenia pompy lub innych elementów instalacji.
• Pompa zablokowana po dłuższym postoju: jak szybko przywrócić ją do życia?: Woda krążąca w instalacji CWU, zwłaszcza jeśli jest twarda, może zawierać osady mineralne. Po dłuższym okresie nieużywania instalacji (np. podczas wakacji), osady te mogą osadzić się na wirniku pompy, powodując jego zablokowanie. W takiej sytuacji pompa nie będzie w stanie rozpocząć pracy. Często wystarczy delikatne "podważenie" wirnika za pomocą śrubokręta, aby go odblokować i przywrócić pompę do działania.
• Brak odpowiedniej izolacji: jak nie ogrzewać ścian zamiast wody?: Jest to jeden z najczęściej popełnianych błędów, który znacząco obniża efektywność systemu i generuje niepotrzebne koszty. Brak izolacji termicznej rur z ciepłą wodą i przewodu cyrkulacyjnego sprawia, że ciepło ucieka do otoczenia. Oznacza to, że pompa musi pracować dłużej, aby utrzymać odpowiednią temperaturę wody, a podgrzewacz częściej musi ją dogrzewać. W skrajnych przypadkach można powiedzieć, że zamiast ogrzewać wodę w kranie, ogrzewamy ściany budynku.
