Artykuł ma na celu przedstawienie kompleksowego poradnika dla początkujących, który krok po kroku wyjaśni zasady, symbole i metodykę interpretacji schematów elektrycznych i elektronicznych. Dowiesz się, jak czytać schematy, aby zrozumieć budowę i logikę działania układów elektrycznych, co jest kluczową umiejętnością w dzisiejszym świecie technologii.
Klucz do zrozumienia elektroniki: jak efektywnie czytać schematy elektryczne
- Schematy to zunifikowany, graficzny język inżynierów ułatwiający projektowanie, budowę i diagnostykę układów.
- Poznaj różne typy schematów, takie jak ideowe, montażowe, jednokreskowe i plany instalacji, aby wiedzieć, kiedy ich używać.
- Opanuj podstawowe symbole graficzne (rezystory, kondensatory) i oznaczenia literowe (R1, C22, L, N, PE) zgodne z normami (np. IEC 60617).
- Analizuj schematy krok po kroku: od zlokalizowania zasilania i masy, przez śledzenie sygnału, po dzielenie układów na bloki funkcjonalne.
- Unikaj typowych błędów, takich jak mylenie symboli czy ignorowanie oznaczeń referencyjnych, by poprawnie interpretować połączenia.
- Rozwijaj umiejętności poprzez praktykę, korzystanie z bibliotek symboli i oprogramowania CAD, analizując schematy urządzeń codziennego użytku.
Czytanie schematów elektrycznych jest fundamentalną umiejętnością dla osób zajmujących się elektryką, elektroniką czy automatyką. Schemat jest zunifikowanym, graficznym przedstawieniem budowy i zasady działania układu elektrycznego, wykorzystującym znormalizowane symbole i oznaczenia. Jego celem jest ułatwienie zrozumienia logiki układu, projektowania, budowy, a także diagnozowania usterek, bez potrzeby fizycznego demontażu urządzenia.
Dlaczego umiejętność czytania schematów jest dziś ważniejsza niż myślisz?
W dzisiejszym świecie, gdzie technologia przenika niemal każdy aspekt naszego życia, umiejętność rozumienia schematów elektrycznych i elektronicznych staje się nieoceniona. To nie tylko domena inżynierów i techników; dla hobbystów i entuzjastów elektroniki jest to klucz do zrozumienia, jak działają urządzenia, które nas otaczają od prostego radia po skomplikowane systemy domowej automatyki. Bez tej wiedzy jesteśmy jedynie biernymi użytkownikami, a ze schematem w ręku możemy stać się aktywnymi twórcami i naprawiaczami.
Czym jest schemat elektryczny, a czym nie jest? Krótkie wprowadzenie
Schemat elektryczny to zunifikowane, graficzne przedstawienie budowy i zasady działania układu elektrycznego, wykorzystujące znormalizowane symbole i oznaczenia. Jego głównym celem jest ułatwienie zrozumienia logiki układu, projektowania, budowy oraz diagnozowania usterek. Jest to swoisty język inżynierów, pozwalający na komunikację idei technicznych w sposób jasny i precyzyjny.
Należy jednak pamiętać, czym schemat nie jest. Nie jest to fizyczne odwzorowanie urządzenia, które pokazuje każdy przewód w jego rzeczywistym ułożeniu. Nie jest to również instrukcja montażu "krok po kroku" dla każdego elementu, skupia się raczej na logicznych połączeniach i zasadzie działania. Zrozumienie tej różnicy jest kluczowe dla poprawnej interpretacji.
Uniwersalny język inżynierów: Jak schematy ułatwiają naprawę i projektowanie
Schemat elektryczny to uniwersalny język, który przekracza bariery językowe i kulturowe. Dzięki niemu inżynierowie, technicy i hobbyści na całym świecie mogą efektywnie komunikować się na temat projektów i problemów technicznych. Ta standaryzacja znacząco przyspiesza procesy projektowe i diagnostyczne.
W praktyce, umiejętność czytania schematów przekłada się na wymierne korzyści. Pozwala na szybkie zlokalizowanie i naprawę usterek w urządzeniach, bez konieczności czasochłonnego demontażu i eksperymentowania. Umożliwia również modyfikację istniejących układów w celu poprawy ich funkcjonalności lub dostosowania do nowych potrzeb, a także stanowi fundament do projektowania zupełnie nowych rozwiązań elektronicznych.
Zanim zaczniesz: Musisz poznać rodzaje dokumentacji technicznej
Zanim zagłębimy się w tajniki symboli i analizy, musimy zrozumieć, że nie każdy schemat jest taki sam. Istnieje kilka rodzajów dokumentacji technicznej, a każdy z nich ma swoje specyficzne zastosowanie i dostarcza innych informacji. Poznanie tych różnic jest kluczowe, aby wybrać odpowiedni schemat do danego zadania i właściwie go zinterpretować.
Schemat ideowy vs. montażowy: Jaka jest kluczowa różnica i kiedy ich używać?
Schemat ideowy, nazywany również zasadniczym, skupia się na prezentacji zasady działania układu. Pokazuje on wszystkie elementy i ich połączenia w sposób logiczny, zgodnie z funkcją, jaką pełnią w obwodzie. Jest to narzędzie idealne do zrozumienia, jak układ pracuje i jakie procesy w nim zachodzą. Według danych Forbot.pl, jest to pierwszy krok w analizie każdego urządzenia.
Z kolei schemat montażowy, znany też jako schemat połączeń, koncentruje się na fizycznym rozmieszczeniu komponentów na płytce drukowanej lub w obudowie oraz na przebiegu poszczególnych przewodów. Jest on nieoceniony podczas składania urządzenia, jego fizycznej naprawy czy identyfikacji konkretnych elementów na płytce drukowanej. Używamy go, gdy potrzebujemy wiedzieć, gdzie fizycznie znajduje się dany element i jak jest połączony z innymi.
Schemat jednokreskowy: Jak odczytać ogólny plan dużej instalacji?
Schemat jednokreskowy, nazywany również poglądowym, to sposób na przedstawienie całej instalacji elektrycznej w bardzo uproszczony sposób. Nie pokazuje on szczegółów połączeń poszczególnych przewodów, ale raczej ogólny zarys sieci, główne punkty zasilania, rozdzielnie czy odbiorniki. Jest on szczególnie przydatny przy planowaniu dużych instalacji, jak na przykład w budynkach mieszkalnych czy przemysłowych, dając szybki ogląd całości systemu.
Plan instalacji budowlanej: Gdzie szukać informacji o gniazdkach i oświetleniu?
Plany instalacji budowlanej to specyficzny rodzaj dokumentacji, który jest nanoszony bezpośrednio na rzuty architektoniczne budynku. Zawierają one informacje o rozmieszczeniu elementów instalacji elektrycznej w przestrzeni pokazują lokalizację gniazdek elektrycznych, punktów oświetleniowych, łączników, a także przebieg głównych tras kablowych. Są one niezbędne dla elektryków wykonujących instalację oraz dla projektantów budynków, zapewniając zgodność z projektem i przepisami.
Fundamenty czytania schematów: Alfabet i gramatyka każdego elektronika
Aby móc swobodnie czytać i rozumieć schematy elektryczne, musimy najpierw opanować jego podstawowe elementy symbole graficzne i oznaczenia. Bez tej wiedzy schemat pozostaje dla nas niezrozumiałym zbiorem linii i kształtów. Potraktujmy to jako naukę alfabetu i gramatyki, która pozwoli nam później tworzyć i rozumieć całe zdania, a w naszym przypadku całe układy elektroniczne.

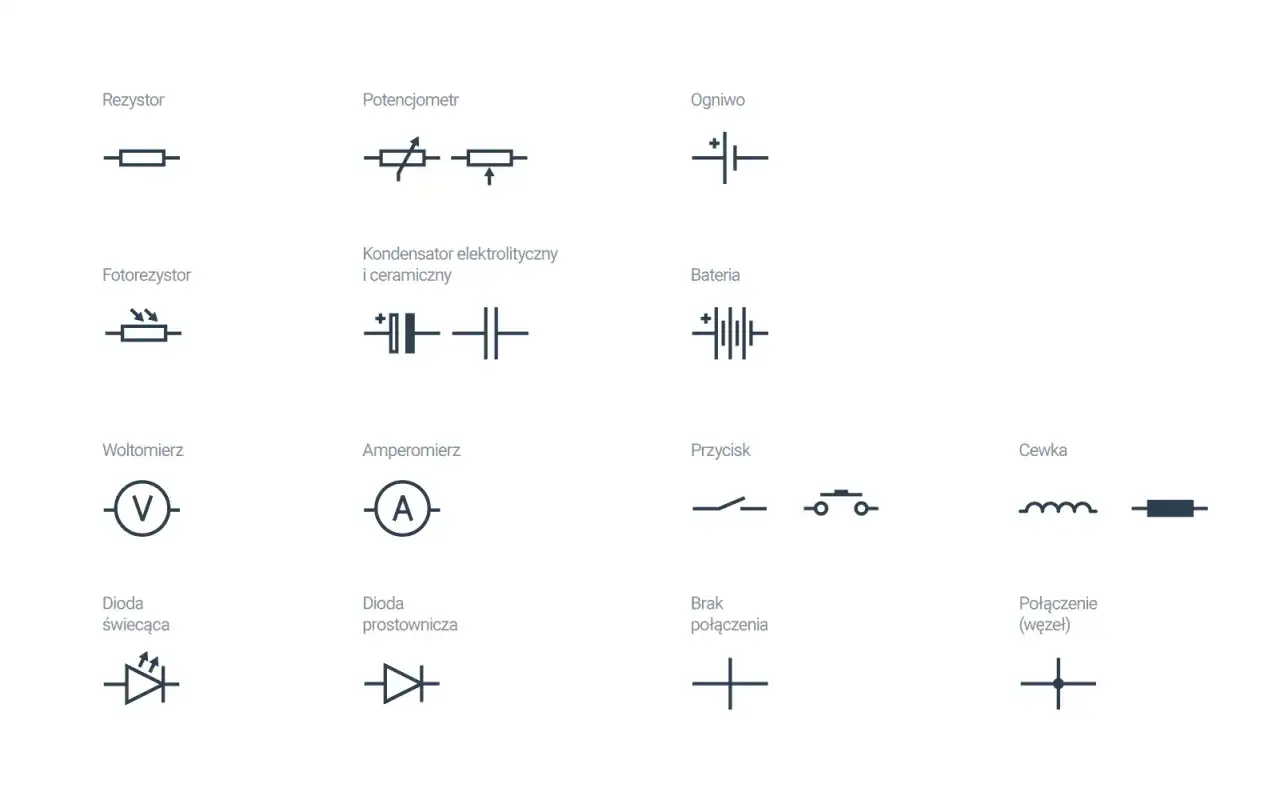

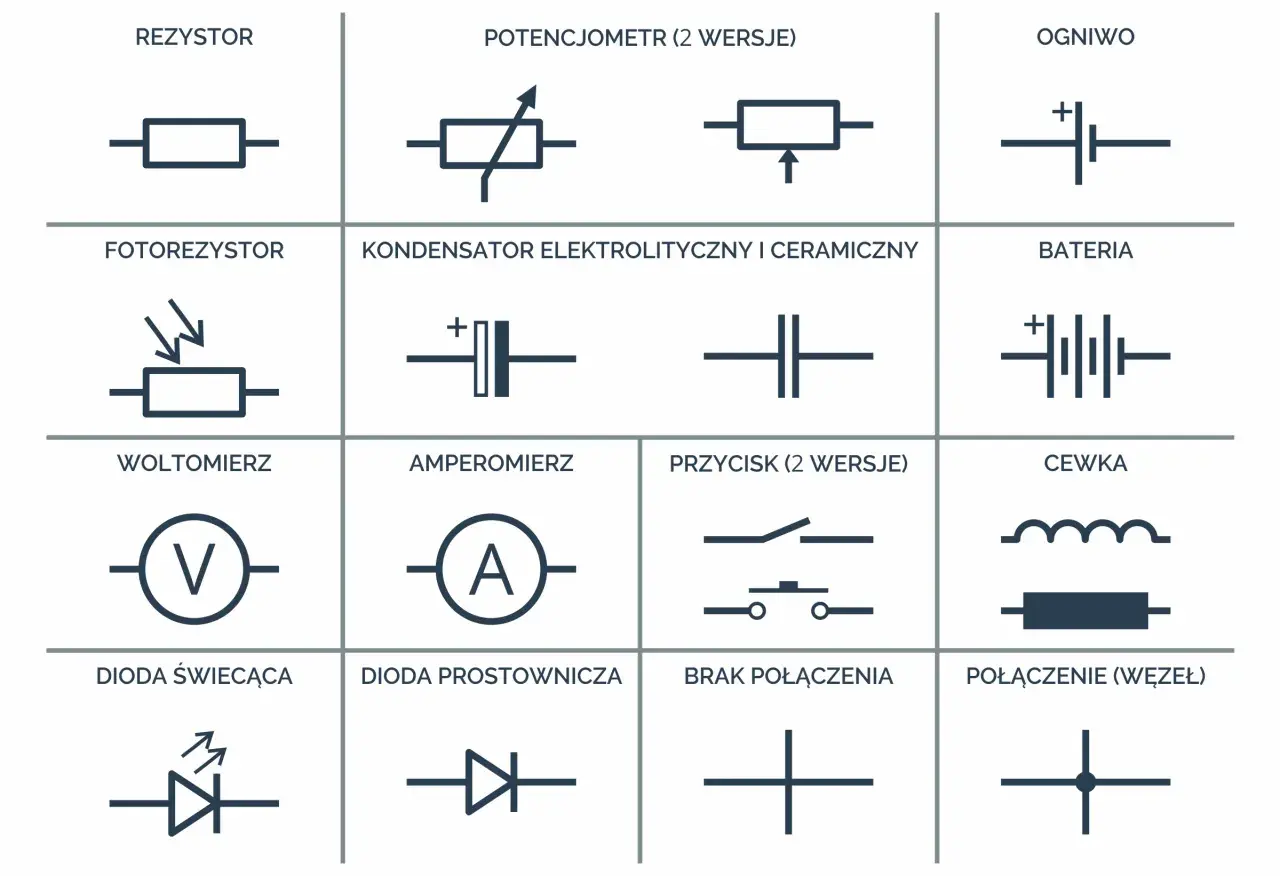

Symbole, które musisz znać na start: Rezystory, kondensatory, źródła zasilania i inne
Na początku naszej przygody z czytaniem schematów, kluczowe jest poznanie podstawowych symboli graficznych, które reprezentują najczęściej spotykane elementy elektroniczne. Oto kilka z nich, które powinieneś znać:
- Źródła zasilania: Symbole oznaczające prąd stały (DC) i zmienny (AC), np. bateria lub gniazdko.
- Rezystor: Element stawiający opór przepływowi prądu, zazwyczaj oznaczany jako prostokąt lub zygzakowata linia.
- Kondensator: Element magazynujący energię w polu elektrycznym, często przedstawiany jako dwie równoległe linie (niepolaryzowany) lub jedna linia prosta i jedna zakrzywiona (polaryzowany).
- Cewka: Element magazynujący energię w polu magnetycznym, symbolizowana jako kilka zwojów.
- Dioda: Element przepuszczający prąd tylko w jednym kierunku, oznaczana jako trójkąt skierowany w stronę linii. Dioda LED ma dodatkowe oznaczenie strzałek.
- Tranzystor: Półprzewodnikowy element sterujący przepływem prądu, np. NPN lub PNP, oznaczany specyficznym symbolem z trzema wyprowadzeniami.
- Przełącznik: Element służący do otwierania lub zamykania obwodu, np. SPST (jedno-pozycyjny, jedno-torowy).
- Masa (uziemienie): Symbol oznaczający punkt odniesienia potencjału lub połączenie z ziemią.
Warto pamiętać, że symbole te są w dużej mierze znormalizowane, na przykład zgodnie z normą IEC 60617, co zapewnia ich uniwersalność.
Jak odczytywać oznaczenia elementów? Co mówią litery i cyfry (R1, C102, U5)?
Każdy element na schemacie posiada swoje unikalne oznaczenie, składające się zazwyczaj z litery i cyfry (np. R1, C22, Q5). Litera wskazuje typ elementu: R dla rezystora, C dla kondensatora, U dla układu scalonego, Q dla tranzystora, L dla cewki, D dla diody, S dla przełącznika. Cyfra to unikalny identyfikator w obrębie danego typu elementu na schemacie.
Oznaczenia te są niezwykle ważne. Pozwalają one na jednoznaczną identyfikację każdego komponentu na schemacie i powiązanie go z fizycznym elementem na płytce drukowanej lub w dokumentacji technicznej, takiej jak lista części (BOM - Bill of Materials). Bez tych oznaczeń, analiza i naprawa układu byłyby znacznie utrudnione.
Linie, kropki i ich brak: Jak rozpoznać rzeczywiste połączenie od zwykłego skrzyżowania przewodów?
Interpretacja linii na schemacie jest kluczowa dla zrozumienia, które elementy są ze sobą faktycznie połączone elektrycznie. Najważniejsza zasada dotyczy przecięć linii: jeśli na przecięciu dwóch linii znajduje się kropka, oznacza to węzeł fizyczne połączenie przewodów. Jest to punkt, w którym prąd może swobodnie przepływać między tymi dwoma ścieżkami.
Natomiast przecięcie linii bez żadnej kropki oznacza jedynie skrzyżowanie się przewodów na rysunku, bez fizycznego połączenia elektrycznego. Linie te biegną obok siebie, ale nie są ze sobą połączone. Ignorowanie tej zasady może prowadzić do błędnego zrozumienia działania obwodu.
Oznaczenia przewodów, które ratują życie: Rola L, N, PE w instalacji
W instalacjach elektrycznych, szczególnie tych domowych, kluczowe jest zrozumienie oznaczeń podstawowych przewodów. Przewód oznaczony jako L to przewód fazowy, który dostarcza napięcie z sieci. Przewód N to przewód neutralny, który stanowi powrotny tor dla prądu. Natomiast przewód PE (Protective Earth) to przewód ochronny, który służy do uziemienia obudów metalowych urządzeń i zapewnia bezpieczeństwo w przypadku awarii.
Praktyczna metodologia: Jak analizować schemat krok po kroku?
Teoria symboli i oznaczeń jest ważna, ale prawdziwe zrozumienie przychodzi z praktyką. Aby skutecznie analizować schematy elektryczne, warto przyjąć metodyczne podejście. Poniżej przedstawiam kroki, które pomogą Ci systematycznie rozkładać każdy schemat na czynniki pierwsze i zrozumieć jego działanie.
Krok 1: Zlokalizuj serce układu – znajdź zasilanie i masę
Pierwszym i fundamentalnym krokiem w analizie każdego schematu jest zlokalizowanie źródła zasilania oraz punktu masy (uziemienia). Są to punkty odniesienia dla całego układu. Zrozumienie, skąd bierze się energia i gdzie jest jej powrót, pozwala na dalsze śledzenie przepływu prądu i zrozumienie logiki działania obwodu.
Krok 2: Podążaj za sygnałem – konwencja czytania od lewej do prawej
Po zlokalizowaniu zasilania i masy, następnym krokiem jest śledzenie przepływu sygnału lub prądu przez układ. Zazwyczaj schematy rysowane są zgodnie z konwencją, która ułatwia ten proces: od lewej do prawej (wejście sygnału do wyjścia) i od góry do dołu (od wyższych potencjałów do niższych). Podążanie tą ścieżką pozwala na zrozumienie sekwencji zdarzeń w układzie.
Krok 3: Dziel i rządź – jak rozbijać złożone układy na bloki funkcjonalne?
W przypadku bardziej skomplikowanych schematów, próba analizy całego układu naraz może być przytłaczająca. Skuteczną strategią jest podzielenie schematu na mniejsze, logiczne bloki funkcjonalne. Mogą to być na przykład: stopień zasilania, blok wejściowy, wzmacniacz, układ sterowania, blok wyjściowy. Analiza każdego bloku z osobna, a następnie zrozumienie ich wzajemnej interakcji, znacznie ułatwia zrozumienie całości.
Krok 4: Zrozumienie logiki – identyfikacja kluczowych komponentów i ich roli
Gdy już zidentyfikujemy bloki funkcjonalne, musimy zrozumieć rolę kluczowych komponentów w każdym z nich. Jakie zadanie pełni ten konkretny rezystor? Dlaczego tutaj jest ten kondensator? Połączenie wiedzy o symbolach z metodycznym podejściem do analizy pozwala na pełne zrozumienie logiki działania całego schematu.
Od teorii do praktyki: Analizujemy przykładowe schematy
Teoria to jedno, ale prawdziwe zrozumienie przychodzi z praktyką. Najlepszym sposobem na naukę czytania schematów jest analiza konkretnych przykładów. Przyjrzyjmy się dwóm prostym układom, aby zobaczyć, jak można zastosować omówione wcześniej zasady.
Przykład 1: Prosty obwód z diodą LED – prześledźmy wspólnie drogę prądu
Wyobraźmy sobie najprostszy obwód: baterię, rezystor i diodę LED. Zaczynamy od zlokalizowania baterii jako źródła zasilania. Następnie śledzimy przewód dodatni baterii. Wchodzi on do rezystora (oznaczonego np. R1). Rezystor ten ma za zadanie ograniczyć prąd płynący do diody LED, chroniąc ją przed uszkodzeniem. Po przejściu przez rezystor, prąd trafia do anody diody LED (oznaczonej np. D1). Dioda LED, będąc elementem półprzewodnikowym, przewodzi prąd tylko w jednym kierunku, świecąc przy tym. Po drugiej stronie diody (katoda) znajduje się połączenie z ujemnym biegunem baterii (masą). W ten sposób prąd płynie od plusa baterii, przez rezystor, diodę LED, aż do minusa baterii, powodując świecenie diody.
Przykład 2: Schemat prostego zasilacza – jak zidentyfikować poszczególne stopnie?
Rozważmy teraz schemat prostego zasilacza, który przekształca napięcie sieciowe na niższe, stałe napięcie. Pierwszym elementem jest zazwyczaj transformator, który obniża wysokie napięcie sieciowe AC. Po transformatorze znajduje się mostek prostowniczy (złożony z czterech diod), który zamienia prąd zmienny (AC) na prąd pulsujący (DC). Następnie mamy kondensator filtrujący, który wygładza pulsacje, zbliżając napięcie do stałego. Na końcu często znajduje się stabilizator napięcia (np. popularny układ scalony 7805), który zapewnia stałe, niezmienne napięcie wyjściowe, niezależnie od niewielkich zmian napięcia wejściowego czy obciążenia. Analizując te stopnie, rozumiemy całą funkcję zasilacza.
Najczęstsze pułapki i błędy początkujących – jak ich unikać?
Podczas nauki czytania schematów, łatwo natknąć się na pewne pułapki. Świadomość najczęstszych błędów pozwoli Ci ich unikać i przyspieszyć proces nauki. Przyjrzyjmy się kilku z nich.
Mylenie symboli: Na co zwrócić szczególną uwagę (np. różne rodzaje kondensatorów)?
Jednym z najczęstszych błędów jest mylenie podobnych symboli. Na przykład, kondensator elektrolityczny (polaryzowany) ma inny symbol niż kondensator ceramiczny (niepolaryzowany), a ich niewłaściwe zastosowanie może prowadzić do uszkodzenia układu. Podobnie, różne rodzaje diod (zwykła, LED, Zenera) czy przełączników mają swoje specyficzne oznaczenia. Zawsze zwracaj uwagę na detale symbolu i porównuj je z legendą lub normami.
Ignorowanie oznaczeń referencyjnych: Dlaczego są one tak ważne?
Oznaczenia referencyjne, takie jak R1, C22 czy U5, mogą wydawać się nieistotne, ale są kluczowe. Pozwalają one na jednoznaczną identyfikację każdego elementu na schemacie i powiązanie go z fizycznym komponentem. Bez nich, próba naprawy lub modyfikacji układu staje się znacznie trudniejsza, ponieważ nie wiemy, o który dokładnie rezystor czy kondensator chodzi.
Błędna interpretacja braku połączenia: Kiedy linie naprawdę się nie łączą?
Jak już wspominaliśmy, kluczową rolę odgrywa kropka na przecięciu linii. Błędna interpretacja braku kropki jako połączenia jest częstym błędem, który może prowadzić do całkowitego niezrozumienia działania obwodu. Zawsze pamiętaj, że linie przecinające się bez kropki oznaczają jedynie skrzyżowanie, a nie połączenie elektryczne.
Twoja droga do mistrzostwa: Jak skutecznie ćwiczyć i rozwijać umiejętności?
Nauka czytania schematów to proces ciągły. Im więcej będziesz ćwiczyć i im więcej będziesz się uczyć, tym pewniej będziesz się czuć w świecie elektroniki. Oto kilka wskazówek, jak skutecznie rozwijać swoje umiejętności.
Gdzie szukać rzetelnych bibliotek symboli i norm? (wspomnienie o normie IEC 60617)
Aby mieć pewność, że uczysz się prawidłowych symboli, korzystaj z rzetelnych źródeł. Międzynarodowa norma IEC 60617 jest globalnym standardem dla symboli graficznych w elektrotechnice i elektronice. Warto również szukać informacji na sprawdzonych stronach internetowych poświęconych elektronice oraz w oficjalnych dokumentacjach technicznych producentów podzespołów.
Oprogramowanie CAD jako narzędzie do nauki i projektowania
Nowoczesne oprogramowanie CAD (Computer-Aided Design) do projektowania schematów elektrycznych, takie jak KiCad, Eagle czy Altium Designer, może być nieocenionym narzędziem w nauce. Pozwala ono na tworzenie własnych schematów od podstaw, korzystanie z wbudowanych bibliotek symboli, a także na symulację działania układów. Eksperymentowanie z tymi narzędziami pozwala na lepsze zrozumienie zasad projektowania i działania obwodów.
Przeczytaj również: Procesy produkcji bez przestojów – jak utrzymanie ruchu wpływa na wydajność i koszty operacyjne
Praktyka czyni mistrza: Analizuj schematy urządzeń, które masz w domu
Najlepszym sposobem na utrwalenie wiedzy jest praktyka. Spróbuj znaleźć schematy prostych urządzeń, które masz w domu może to być stara instrukcja do sprzętu AGD, schemat prostego układu DIY znaleziony w internecie. Analizuj je, próbuj zrozumieć zasadę działania, identyfikuj poszczególne komponenty. Regularne ćwiczenia i analiza rzeczywistych schematów to klucz do osiągnięcia mistrzostwa w tej dziedzinie.
