Wybór odpowiedniego kabla przyłączeniowego do domu to jedna z tych decyzji na budowie, która ma fundamentalne znaczenie dla bezpieczeństwa, stabilności i niezawodności dostaw energii elektrycznej. Ten kabel to nie tylko zwykły przewód; to kluczowy łącznik między zewnętrzną siecią energetyczną a całą instalacją elektryczną w Twoim domu. Jego prawidłowy dobór i instalacja to inwestycja, która procentuje przez lata, zapewniając komfortowe i bezpieczne użytkowanie prądu.
Zaniedbanie tego etapu lub wybór niewłaściwego rozwiązania może prowadzić do szeregu poważnych problemów. Mowa tu o niebezpiecznych spadkach napięcia, szczególnie gdy obciążenie jest duże, co może skutkować niestabilną pracą urządzeń, a nawet ich uszkodzeniem. Przegrzewanie się kabla to kolejne ryzyko, które zwiększa straty energii, podnosi rachunki za prąd, a w skrajnych przypadkach może doprowadzić do groźnego pożaru. Dlatego właśnie tak ważne jest, aby podejść do tego tematu z należytą starannością i wiedzą.
Dlaczego wybór kabla zasilającego to jedna z najważniejszych decyzji na budowie
Kabel przyłączeniowy to serce systemu zasilania Twojego domu. Odpowiada za bezpieczne i efektywne dostarczenie energii elektrycznej z sieci zewnętrznej do Twojej domowej instalacji. Jest to element krytyczny, od którego zależy nie tylko komfort życia, ale przede wszystkim bezpieczeństwo wszystkich domowników oraz ochrona podłączonych urządzeń. Jego rola jest nie do przecenienia, ponieważ stanowi on pierwszy i najważniejszy stopień w łańcuchu dostarczania prądu.
Błędny dobór kabla przyłączeniowego to prosta droga do problemów. Najczęściej objawia się to znacznymi spadkami napięcia, zwłaszcza w momentach, gdy zapotrzebowanie na energię jest największe. Może to prowadzić do nieprawidłowego działania sprzętów RTV/AGD, a nawet ich trwałego uszkodzenia. Kolejnym negatywnym skutkiem jest przegrzewanie się kabla, co nie tylko generuje straty energii i zwiększa rachunki, ale przede wszystkim stanowi poważne zagrożenie pożarowe. W skrajnych przypadkach niewłaściwy kabel może doprowadzić do awarii całej instalacji elektrycznej. Prawidłowy dobór kabla to zatem nie koszt, a świadoma inwestycja w bezpieczeństwo, niezawodność i długoterminową oszczędność.
Zanim kupisz metr kabla: Dlaczego „Warunki przyłączenia” to Twój najważniejszy dokument
Pierwszym i absolutnie kluczowym krokiem w procesie przyłączenia domu do sieci energetycznej jest złożenie wniosku o wydanie tak zwanych "warunków przyłączenia" u lokalnego operatora sieci dystrybucyjnej. Bez tego dokumentu żadne dalsze działania nie mają sensu. Zazwyczaj do złożenia wniosku potrzebne są podstawowe dokumenty, takie jak potwierdzenie tytułu prawnego do nieruchomości (np. akt własności), mapa do celów projektowych, a także określenie planowanego zapotrzebowania na moc. To właśnie ten dokument stanowi podstawę do dalszych projektów i zakupów.
Kiedy już otrzymasz "warunki przyłączenia", musisz je dokładnie przeanalizować. Zwróć szczególną uwagę na kilka kluczowych punktów. Po pierwsze, określona tam moc przyłączeniowa to ona w dużej mierze zdeterminuje, jaki kabel będzie potrzebny. Po drugie, rodzaj przyłącza czy będzie to przyłącze kablowe (podziemne) czy napowietrzne. Po trzecie, miejsce usytuowania złącza kablowego, skąd będzie biegł kabel do Twojego domu. Operator może również zawrzeć specyficzne wymagania techniczne dotyczące samego kabla lub sposobu jego ułożenia.
Moc przyłączeniowa to nic innego jak maksymalna moc, jaką Twój dom będzie mógł pobierać z sieci w danym momencie. Jest to parametr, który bezpośrednio wpływa na wybór przekroju kabla zasilającego. Im wyższa moc, tym grubszy kabel musi być zastosowany, aby zapewnić bezpieczne przesyłanie energii. Dla typowego domu jednorodzinnego w Polsce, zapotrzebowanie na moc często wynosi od 12 do 16 kW, ale warto pamiętać, że to tylko przybliżona wartość. W przypadku bardziej energochłonnych rozwiązań, jak pompa ciepła czy planowana instalacja fotowoltaiczna, zapotrzebowanie może być znacznie wyższe.
Miedź czy aluminium? Decydujący wybór materiału na kabel zasilający
Kiedy już wiesz, jakie są Twoje wymagania dotyczące mocy, czas na wybór materiału, z którego wykonane będą żyły kabla. Najczęściej spotykane są dwa typy: kable YKY z żyłami miedzianymi i YAKY z żyłami aluminiowymi. Kable miedziane, czyli YKY, cieszą się dużą popularnością ze względu na swoje doskonałe właściwości. Miedź ma znacznie lepszą przewodność elektryczną niż aluminium. Oznacza to, że przy tej samej obciążalności prądowej, kabel miedziany może mieć mniejszy przekrój. Jest również bardziej elastyczny, co ułatwia jego układanie, a także cechuje się wyższą odpornością na uszkodzenia mechaniczne i potencjalne problemy z korozją połączeń. Choć są droższe, wielu inwestorów decyduje się na nie ze względu na większe bezpieczeństwo i niezawodność, które przekładają się na długoterminową perspektywę.
Z kolei kable YAKY, wykonane z aluminium, kuszą przede wszystkim niższą ceną i mniejszą wagą, co może być istotne przy bardzo długich odcinkach. Jednak ich niższa przewodność oznacza, że do przesłania tej samej mocy potrzebny jest kabel o większym przekroju. Aluminium jest też mniej elastyczne, co utrudnia montaż, a także bardziej podatne na uszkodzenia mechaniczne. Dodatkowo, połączenia aluminiowe są bardziej problematyczne aluminium ma tendencję do utleniania się, co może prowadzić do zwiększania rezystancji i przegrzewania się złącz. Dlatego kable aluminiowe są zazwyczaj stosowane w specyficznych warunkach lub tam, gdzie priorytetem jest obniżenie kosztów początkowych, a potencjalne wady są akceptowalne.
Aby lepiej zobrazować różnice, warto zestawić te dwa typy kabli w tabeli:
| Cecha | Kabel YKY (miedziany) | Kabel YAKY (aluminiowy) |
|---|---|---|
| Przewodność | Wyższa | Niższa |
| Wymagany przekrój (dla tej samej mocy) | Mniejszy (np. 5x10 mm²) | Większy (np. 4x16 mm²) |
| Cena | Wyższa | Niższa |
| Elastyczność | Większa | Mniejsza |
| Odporność na uszkodzenia mechaniczne | Wyższa | Niższa |
| Łatwość montażu | Łatwiejszy | Trudniejszy (ze względu na sztywność) |
| Trwałość i niezawodność | Wyższa | Niższa (potencjalne problemy z połączeniami) |
Kluczowy parametr: Jak dobrać prawidłowy przekrój kabla do swojego domu
Dobór odpowiedniego przekroju kabla jest ściśle powiązany z mocą przyłączeniową, którą określił operator w "warunkach przyłączenia". Zasada jest prosta: im wyższa moc potrzebna do zasilenia Twojego domu, tym większy przekrój kabla musi zostać zastosowany. Pozwala to na bezpieczne przesyłanie większych natężeń prądu bez ryzyka przegrzewania się przewodu. Ignorowanie tej zależności to prosta droga do problemów z instalacją.
Nie można zapominać o długości odcinka, na jakim kabel będzie biegł od złącza do budynku. Im dłuższy dystans, tym większy wpływ na przesyłany prąd ma tak zwany spadek napięcia. Długi kabel o zbyt małym przekroju może powodować, że napięcie docierające do domu będzie znacznie niższe od nominalnego. Jest to niekorzystne dla urządzeń elektrycznych i może prowadzić do zwiększonych strat energii. Zgodnie z normą PN-HD 60364-5-52, należy tak dobrać przekrój, aby spadek napięcia nie przekroczył dopuszczalnych wartości. Dla dłuższych przyłączy często konieczne jest zastosowanie kabla o większym przekroju niż wynikałoby to tylko z samej mocy przyłączeniowej.
Przyjrzyjmy się kilku praktycznym przykładom. Dla standardowego domu jednorodzinnego, z mocą przyłączeniową w zakresie 12-16 kW, często stosuje się kabel miedziany YKY o przekroju 5x10 mm² lub 5x16 mm². Jest to rozwiązanie powszechne i zazwyczaj wystarczające. Jednak jeśli planujesz bardziej zaawansowane rozwiązania, na przykład dom o powierzchni 150 m² z pompą ciepła, systemem rekuperacji i planowaną instalacją fotowoltaiczną, Twoje zapotrzebowanie na moc może być znacznie wyższe. W takim przypadku, aby zapewnić odpowiednią rezerwę i bezpieczeństwo, może być konieczne zastosowanie kabla o większym przekroju, na przykład YKY 5x25 mm² lub nawet większego. Zawsze warto skonsultować się z projektantem lub doświadczonym elektrykiem, aby dokładnie obliczyć potrzebny przekrój, uwzględniając wszystkie Twoje potrzeby, zarówno obecne, jak i przyszłe.
Pod ziemią czy w powietrzu? Porównanie przyłącza ziemnego i napowietrznego
W nowoczesnym budownictwie standardem staje się przyłącze kablowe, czyli ziemne. Jest to rozwiązanie cenione za estetykę kabel ukryty pod ziemią nie psuje wyglądu działki i otoczenia. Ponadto, jest ono mniej narażone na uszkodzenia mechaniczne spowodowane na przykład przez silny wiatr czy spadające gałęzie, a także na przepięcia atmosferyczne. Instalacja takiego kabla wymaga jednak wykopania odpowiednio głębokiego rowu zazwyczaj na głębokość od 70 do 100 cm. Kabel układany jest na warstwie piasku, która stanowi amortyzację i ochronę mechaniczną, a nad nim umieszcza się folię ostrzegawczą, informującą o obecności instalacji elektrycznej. Całość jest następnie zasypywana ziemią.
Przyłącze napowietrzne, choć mniej estetyczne, nadal bywa stosowane. Jest to często rozwiązanie wybierane w sytuacji, gdy istniejąca infrastruktura energetyczna jest napowietrzna, lub gdy teren budowy jest trudny do kopania (np. skaliste podłoże). Czasami jest to również opcja tańsza, szczególnie jeśli odległość od słupa energetycznego do budynku jest niewielka. Wadą tego rozwiązania jest jednak jego większa podatność na czynniki atmosferyczne, takie jak silny wiatr, oblodzenie czy burze, co może prowadzić do częstszych przerw w dostawie prądu. Ponadto, linie napowietrzne mogą negatywnie wpływać na estetykę krajobrazu.
Instalacja krok po kroku: Jak prawidłowo i zgodnie z prawem położyć kabel przyłączeniowy
Absolutnie kluczowe jest, aby wszelkie prace związane z instalacją kabla przyłączeniowego wykonywał wykwalifikowany elektryk z odpowiednimi uprawnieniami (np. świadectwem kwalifikacyjnym SEP). Samodzielne próby instalacji są nie tylko skrajnie niebezpieczne i mogą prowadzić do porażenia prądem, ale są również niezgodne z prawem i przepisami budowlanymi. Co więcej, taka samowolka może skutkować utratą gwarancji na instalację, a także problemami z jej późniejszym odbiorem przez zakład energetyczny.

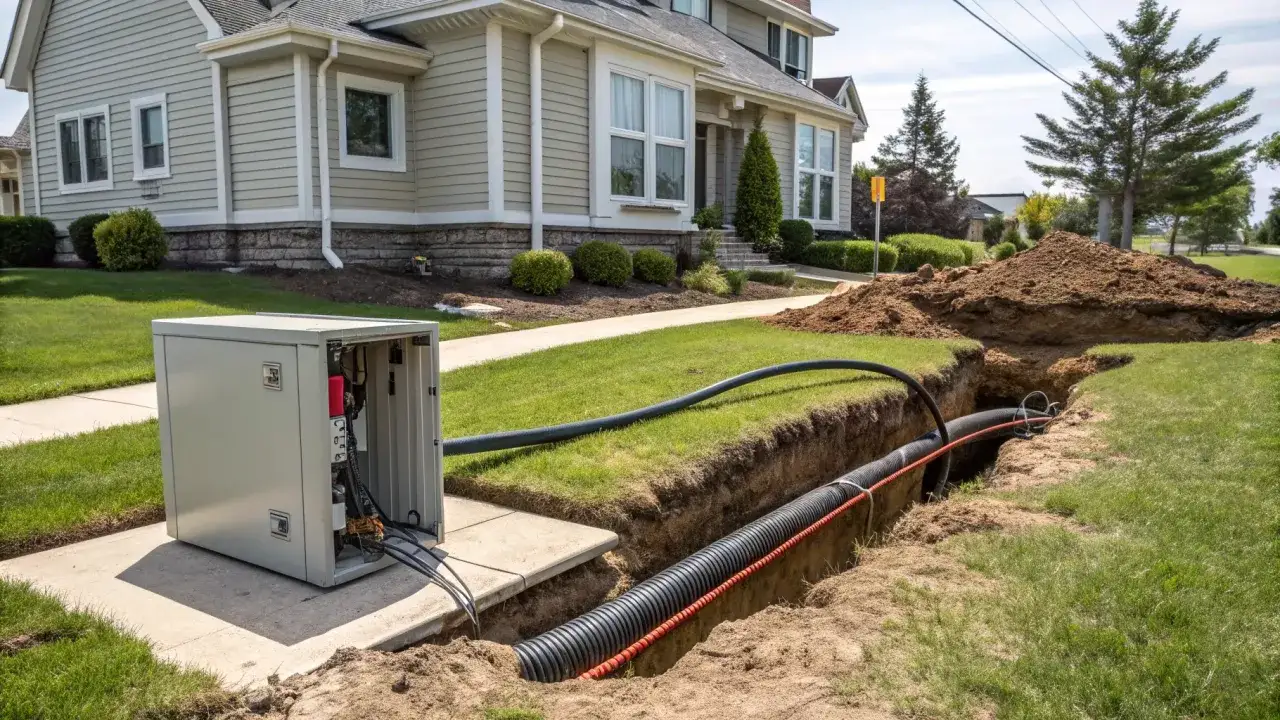

Prawidłowe ułożenie kabla w wykopie to proces, który wymaga precyzji i przestrzegania określonych zasad. Po pierwsze, należy wykopać rów na odpowiednią głębokość, zazwyczaj od 70 do 100 cm, aby zapewnić ochronę przed przypadkowym uszkodzeniem. Następnie przygotowuje się podsypkę z piasku, która ma za zadanie chronić kabel przed ostrymi kamieniami i nierównościami gruntu. Po ułożeniu kabla, kolejną warstwę stanowi również piasek, a nad nim umieszcza się specjalną niebieską folię ostrzegawczą. Ta folia, umieszczona na odpowiedniej głębokości, służy jako sygnał ostrzegawczy dla przyszłych prac ziemnych, informując o obecności kabla elektrycznego. Dopiero po tym można przystąpić do zasypania wykopu ziemią. Każdy z tych etapów ma na celu maksymalne zabezpieczenie kabla i zapewnienie bezpieczeństwa.
Po zakończeniu wszystkich prac instalacyjnych, następuje etap odbioru technicznego przez przedstawiciela zakładu energetycznego. Jest to ostatni, ale niezwykle ważny krok przed podłączeniem prądu. Podczas odbioru sprawdzane są kluczowe aspekty: czy zastosowany kabel jest zgodny z typem i przekrojem określonym w "warunkach przyłączenia", czy został prawidłowo ułożony w ziemi zgodnie z wymogami, a także czy cała dokumentacja jest kompletna i poprawna. Dopiero pozytywny wynik odbioru technicznego pozwala na uruchomienie dostaw energii elektrycznej do Twojego domu.
Najczęstsze błędy przy wyborze i instalacji kabla zasilającego – sprawdź, jak ich uniknąć
Jednym z najpoważniejszych błędów, jakie można popełnić, jest ignorowanie zapisów zawartych w "Warunkach przyłączenia" wydanych przez operatora sieci. Ten dokument to nie sugestia, a konkretne wytyczne. Niezastosowanie się do nich może skutkować odmową przyłączenia energii elektrycznej, koniecznością wykonania kosztownych poprawek, a nawet demontażu i ponownego ułożenia kabla zgodnie z wymogami. Zawsze traktuj "Warunki przyłączenia" jako świętość.
Często spotykanym błędem jest próba oszczędności poprzez wybór kabla o zbyt małym przekroju. Pozorna oszczędność na metrze bieżącym kabla szybko obraca się przeciwko inwestorowi. Taki kabel będzie się przegrzewał, co prowadzi do zwiększonych strat energii i wyższych rachunków za prąd. Dodatkowo, może powodować niebezpieczne spadki napięcia w całej instalacji. W dłuższej perspektywie prowadzi to do szybszego zużycia instalacji, a nawet do awarii. Pamiętaj, że kabel to element, na którym nie warto oszczędzać.
Błędy związane z niewłaściwym układaniem kabla w gruncie to kolejna pułapka. Zbyt płytkie ułożenie kabla naraża go na uszkodzenia mechaniczne podczas prac ogrodowych, a nawet przez zwykłe użytkowanie posesji. Brak odpowiedniej podsypki z piasku lub pominięcie folii ostrzegawczej również zwiększa ryzyko uszkodzenia kabla w przyszłości. Skutki mogą być różne od chwilowej przerwy w dostawie prądu, przez zagrożenie bezpieczeństwa, aż po konieczność kosztownych i uciążliwych napraw wykopu.
Na koniec, warto zwrócić uwagę na brak planowania przyszłych potrzeb energetycznych. W dzisiejszych czasach domy stają się coraz bardziej "inteligentne" i energochłonne. Warto już na etapie wyboru kabla przyłączeniowego przewidzieć potencjalne przyszłe obciążenia. Czy planujesz ładowarkę do samochodu elektrycznego? Może pompę ciepła lub rozbudowę instalacji fotowoltaicznej? Jeśli tak, warto rozważyć kabel o większym przekroju już teraz. Unikniesz w ten sposób kosztownej i kłopotliwej wymiany kabla w przyszłości, gdy Twoje zapotrzebowanie na energię wzrośnie.
