Zrozumienie znaczenia kolorów przewodów elektrycznych jest kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania każdej instalacji. Ten artykuł pomoże Ci rozszyfrować rolę niebieskiego kabla, często spotykanego w gniazdkach i lampach, wyjaśniając jego funkcję, kontekst w standardach oraz podkreślając najważniejsze zasady ostrożności.
Niebieski kabel w instalacji elektrycznej to przewód neutralny (N)
- Niebieski kabel oznacza przewód neutralny (N), którego główną funkcją jest zamykanie obwodu elektrycznego.
- Zgodnie z normą PN-HD 308 S2: 2007, jest to standardowy kolor dla przewodu neutralnego w Polsce i UE.
- Teoretycznie napięcie na przewodzie neutralnym wynosi 0V, ale nigdy nie należy go dotykać bez uprzedniego sprawdzenia próbnikiem.
- W starszych instalacjach (sprzed 2007 roku) kolory przewodów mogą się różnić od obecnych standardów.
- Pomylenie przewodu neutralnego z fazowym jest niezwykle niebezpieczne i grozi porażeniem lub pożarem.
- Zawsze wyłącz zasilanie i sprawdź napięcie próbnikiem przed przystąpieniem do jakichkolwiek prac elektrycznych.
Niebieski kabel w gniazdku lub lampie: Co naprawdę oznacza i dlaczego musisz to wiedzieć?
Tajemnica rozwiązana: Jaka jest rola niebieskiego przewodu?
Niebieski kabel w instalacjach elektrycznych prądu przemiennego (AC) w Polsce i Unii Europejskiej oznacza przewód neutralny, oznaczany symbolem "N". Jego podstawową funkcją jest zamykanie obwodu elektrycznego, umożliwiając przepływ prądu powrotnego z odbiornika do źródła zasilania. Bez przewodu neutralnego obwód nie mógłby zostać zamknięty, a urządzenia elektryczne nie działałyby prawidłowo.
Czy niebieski kabel to "plus" czy "minus"? Rozwiewamy wątpliwości
W kontekście instalacji prądu przemiennego (AC), niebieski kabel nie jest ani "plusem", ani "minusem" w rozumieniu prądu stałego (DC). Jest to przewód neutralny (N). W instalacjach prądu stałego (DC) kolory przewodów mają inne znaczenie: niebieski (lub czarny) może oznaczać potencjał ujemny (-), a czerwony potencjał dodatni (+). Ważne jest, aby nie mylić tych dwóch systemów i zawsze pamiętać, że w domowych instalacjach AC niebieski to neutralny.
Dlaczego prawidłowa identyfikacja tego kabla jest kluczowa dla Twojego bezpieczeństwa?
Prawidłowa identyfikacja niebieskiego kabla, jako przewodu neutralnego, jest absolutnie kluczowa dla Twojego bezpieczeństwa. Pomylenie go z przewodem fazowym (L) jest skrajnie niebezpieczne. Może to prowadzić do porażenia prądem elektrycznym, uszkodzenia podłączanych urządzeń, a nawet do pożaru. Zrozumienie funkcji każdego przewodu pozwala na bezpieczne i prawidłowe wykonanie wszelkich prac przy instalacji elektrycznej.

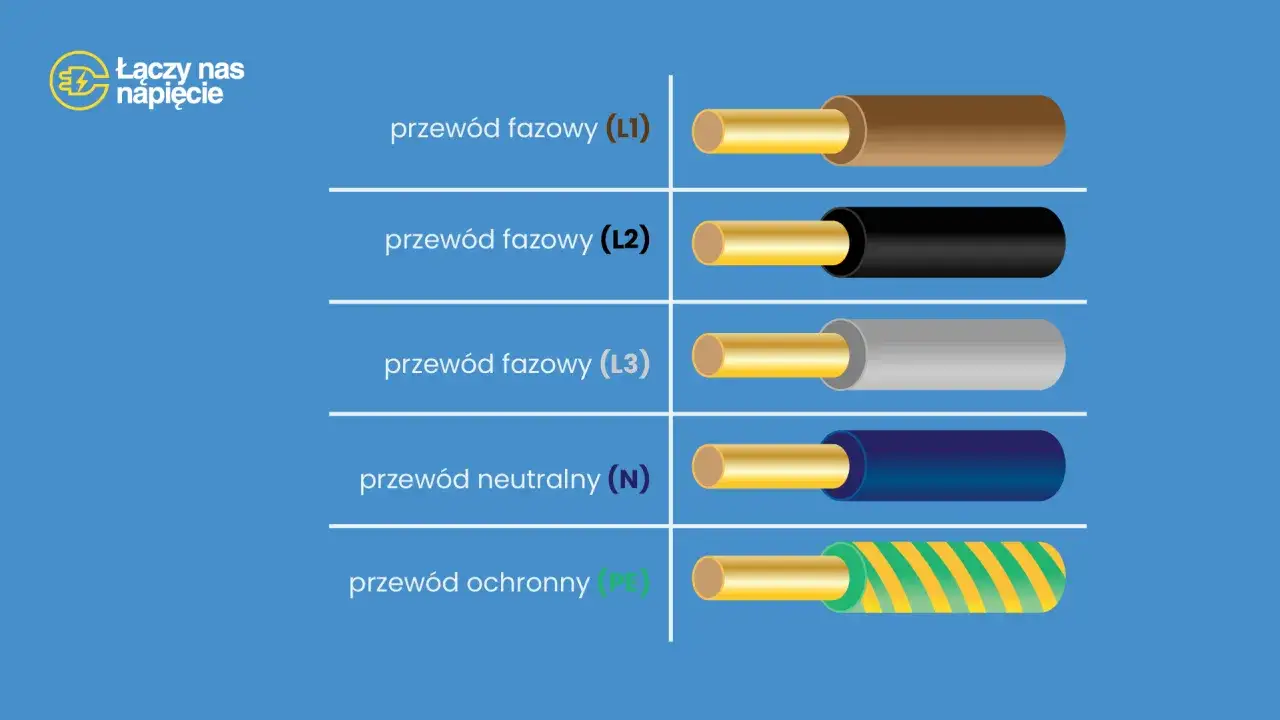

Mapa kolorów w Twojej ścianie – Jak czytać oznaczenia kabli elektrycznych?
Norma PN-HD 308 S2: 2007 – Wspólny język elektryków w całej Europie
Kwestię kolorystyki przewodów elektrycznych reguluje norma PN-HD 308 S2: 2007. Jej wprowadzenie miało na celu ujednolicenie oznaczeń na terenie Polski i całej Unii Europejskiej, co znacząco zwiększa bezpieczeństwo i ułatwia pracę elektrykom. Dzięki tej normie, niezależnie od kraju, kolory przewodów mają to samo znaczenie, co eliminuje ryzyko pomyłek wynikających z różnic regionalnych.
Przewód fazowy (L): Gdzie płynie prąd i jakich kolorów unikać?
Przewody fazowe (L) to te, którymi "płynie prąd" i które są pod napięciem względem ziemi. Zgodnie z normą, przewody fazowe mogą mieć kolor brązowy, czarny lub szary. Są to najbardziej niebezpieczne przewody w instalacji, ponieważ to one dostarczają energię elektryczną. Dotknięcie nieizolowanego przewodu fazowego bez uprzedniego odłączenia zasilania grozi poważnym porażeniem.
Przewód ochronny (PE): Kim jest żółto-zielony strażnik Twojego życia?
Przewód ochronny (PE) jest Twoim żółto-zielonym strażnikiem życia. Ma zawsze barwę żółto-zieloną i jest łatwo rozpoznawalny. Jego główną funkcją jest ochrona przed porażeniem elektrycznym w przypadku awarii urządzenia. W razie przebicia izolacji i pojawienia się napięcia na obudowie urządzenia, przewód ochronny bezpiecznie odprowadza prąd do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego) i odłączenie zasilania.
Rola i znaczenie przewodu neutralnego (N) w domowej instalacji
Jak działa przewód neutralny i dlaczego jest niezbędny w obwodzie?
Przewód neutralny (N) jest niezbędnym elementem każdego obwodu elektrycznego prądu przemiennego. Jego zadaniem jest zapewnienie drogi powrotnej dla prądu elektrycznego, który przepłynął przez urządzenie. Prąd płynie od przewodu fazowego, przez odbiornik (np. żarówkę, telewizor), a następnie wraca do źródła zasilania za pośrednictwem przewodu neutralnego. Bez tego zamkniętego obwodu, przepływ prądu byłby niemożliwy, a urządzenia nie mogłyby działać.
Napięcie 0V – czy to oznacza, że niebieski kabel jest zawsze bezpieczny w dotyku?
Teoretycznie napięcie na przewodzie neutralnym powinno wynosić 0V, ponieważ jest on połączony z neutralnym punktem transformatora, który jest uziemiony. Jednakże, nigdy nie należy zakładać, że niebieski kabel jest zawsze bezpieczny w dotyku. W praktyce, z powodu obciążenia instalacji, spadków napięć, a także ewentualnych usterek lub nieprawidłowych połączeń, na przewodzie neutralnym może pojawić się pewne napięcie. Zawsze, przed dotknięciem jakiegokolwiek przewodu, należy bezwzględnie wyłączyć zasilanie i sprawdzić brak napięcia za pomocą próbnika.
Różnica między przewodem neutralnym (N) a ochronnym (PE) – kluczowa wiedza
Chociaż zarówno przewód neutralny (N), jak i ochronny (PE) są ostatecznie połączone z ziemią, ich role w instalacji są fundamentalnie różne. Przewód neutralny (N) jest częścią aktywnego obwodu i służy do normalnego przepływu prądu powrotnego. Przewód ochronny (PE) natomiast ma wyłącznie funkcję bezpieczeństwa nie płynie przez niego prąd w normalnych warunkach pracy. Aktywuje się tylko w przypadku awarii, odprowadzając prąd upływowy i chroniąc przed porażeniem. Pomylenie tych dwóch przewodów, zwłaszcza podłączenie przewodu fazowego do PE, jest niezwykle niebezpieczne.
Uwaga na pułapki! Co jeśli kolory w Twojej instalacji się nie zgadzają?
Stare budownictwo – z jakimi niestandardowymi kolorami możesz się spotkać?
W przypadku starszych instalacji elektrycznych, zwłaszcza tych sprzed 2007 roku, możesz spotkać się z niestandardową kolorystyką przewodów, która nie odpowiada obecnym normom. W dawnych instalacjach często używano innych kolorów, np. czerwonego, białego, szarego, a nawet czarnego do oznaczania przewodu neutralnego lub ochronnego. W takich sytuacjach zasada "niebieski to neutralny" może nie obowiązywać, co wymaga szczególnej ostrożności.
Kiedy niebieski nie był niebieski? Oznaczenia w instalacjach sprzed 2007 roku
Przed wprowadzeniem normy PN-HD 308 S2: 2007, nie było tak ścisłych i ujednoliconych zasad dotyczących kolorystyki przewodów. Oznacza to, że w instalacjach wykonanych przed tą datą, przewód neutralny mógł być oznaczony innym kolorem niż niebieski, a niebieski mógł być użyty do innych celów. Z tego powodu, w starym budownictwie, poleganie wyłącznie na kolorze przewodu jest błędem i może prowadzić do poważnych konsekwencji.
Znalazłeś nietypowy kolor? Co zrobić, aby uniknąć groźnej pomyłki?
Jeśli napotkasz nietypową kolorystykę przewodów, która nie zgadza się z obecnymi standardami, nigdy nie zakładaj ich funkcji na podstawie koloru. Najważniejszym krokiem jest bezwzględne wyłączenie zasilania głównego. Następnie, użyj próbnika napięcia, aby zidentyfikować przewody fazowe. Jeśli masz jakiekolwiek wątpliwości, lub nie czujesz się pewnie, natychmiast wezwij wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze.
Zanim cokolwiek podłączysz – absolutne podstawy bezpieczeństwa
Najważniejsze narzędzie każdego majsterkowicza: próbnik napięcia. Jak go używać?
Próbnik napięcia to absolutnie najważniejsze narzędzie każdego, kto planuje jakiekolwiek prace przy instalacji elektrycznej. Służy do szybkiego i bezpiecznego sprawdzenia, czy na danym przewodzie występuje napięcie. Aby go użyć, po wyłączeniu zasilania, dotknij końcówką próbnika do izolowanej części przewodu (lub do metalowego elementu, jeśli to gniazdko) i obserwuj, czy dioda się zaświeci. Sprawdź każdy przewód osobno. Upewnij się, że próbnik działa prawidłowo, testując go najpierw na znanym źródle napięcia (np. w sprawnym gniazdku).
Skutki błędnego podłączenia niebieskiego kabla: od awarii sprzętu po ryzyko pożaru
Błędne podłączenie niebieskiego kabla, zwłaszcza pomylenie go z przewodem fazowym, może mieć katastrofalne skutki. Może to prowadzić do:
- Porażenia prądem: Bezpośredni kontakt z przewodem pod napięciem.
- Uszkodzenia sprzętu: Podłączenie urządzenia w niewłaściwy sposób może spowodować jego natychmiastowe spalenie lub skrócenie żywotności.
- Zwarcia i pożaru: Nieprawidłowe połączenia mogą wywołać zwarcie, które w skrajnych przypadkach może doprowadzić do pożaru instalacji elektrycznej.
- Niewłaściwego działania zabezpieczeń: Bezpieczniki i wyłączniki różnicowoprądowe mogą nie zadziałać prawidłowo, co zwiększa ryzyko.
Przeczytaj również: Nowa era komfortu - jak apartamenty Resi Capital zmieniają Bielsko-Białą
Kiedy bezwzględnie musisz wezwać elektryka z uprawnieniami?
Zawsze, gdy masz jakiekolwiek wątpliwości co do stanu instalacji, identyfikacji przewodów, lub jeśli napotykasz na niestandardowe rozwiązania (np. w starym budownictwie), bezwzględnie wezwij elektryka z uprawnieniami. Profesjonalna pomoc jest konieczna również w przypadku:
- Wszelkich prac związanych z wymianą lub instalacją nowych obwodów.
- Podejrzenia uszkodzenia instalacji (np. iskrzenia, zapach spalenizny).
- Braku odpowiednich narzędzi lub wiedzy.
- Instalacji urządzeń o dużej mocy.
Pamiętaj, że inwestycja w usługi elektryka to inwestycja w Twoje bezpieczeństwo i spokój ducha. Według danych Ropam.com.pl, prawidłowa identyfikacja przewodów jest kluczowa dla bezpieczeństwa.
