W dzisiejszych czasach, gdy nasze domy są naszpikowane elektroniką, ochrona przed nagłymi skokami napięcia staje się absolutną koniecznością. Ten artykuł to kompleksowy przewodnik, który w przystępny sposób wyjaśni, czym są ograniczniki przepięć AC, dlaczego są kluczowe dla bezpieczeństwa Twojego sprzętu i domowników, oraz jak wybrać odpowiednie rozwiązanie dla Twojej instalacji.
Ograniczniki przepięć AC – kompleksowy przewodnik po ochronie Twojego domu i sprzętu
- Ograniczniki przepięć AC chronią instalacje i urządzenia przed nagłymi skokami napięcia, wywołanymi np. wyładowaniami atmosferycznymi.
- Wyróżniamy trzy główne typy ograniczników: T1 (ochrona przed piorunami), T2 (ochrona instalacji wewnętrznej) oraz T3 (ochrona wrażliwych urządzeń).
- Wybór odpowiedniego typu zależy od rodzaju budynku, obecności instalacji odgromowej oraz specyfiki sieci elektrycznej.
- Montaż ograniczników przepięć jest obowiązkowy w nowych i modernizowanych budynkach, a jego wykonanie wymaga kwalifikacji elektryka.
- Brak odpowiedniej ochrony może skutkować zniszczeniem sprzętu elektronicznego i problemami z odszkodowaniem ubezpieczeniowym.
Dlaczego ochrona przed przepięciami jest dziś ważniejsza niż kiedykolwiek
Przepięcie to nagły, krótkotrwały wzrost napięcia w instalacji elektrycznej, który może być wywołany przez różne czynniki. Najbardziej spektakularne są oczywiście wyładowania atmosferyczne, które potrafią uderzyć nawet w odległości kilku kilometrów od naszego domu, ale również operacje łączeniowe w sieci energetycznej czy awarie u sąsiadów mogą prowadzić do niebezpiecznych skoków napięcia. Te zjawiska, choć krótkotrwałe, niosą ze sobą ogromne ryzyko. Mogą one doprowadzić do uszkodzenia lub całkowitego zniszczenia nawet najbardziej zaawansowanej elektroniki od komputerów, przez telewizory, po sprzęt AGD i RTV. Co więcej, przepięcia stanowią realne zagrożenie pożarowe dla całej instalacji elektrycznej.
Współczesne domy są prawdziwymi centrami multimedialnymi i technologicznymi. Nasze życie codzienne w dużej mierze opiera się na działaniu licznych urządzeń elektronicznych. Smartfony, laptopy, inteligentne systemy zarządzania domem, energooszczędne oświetlenie LED to wszystko sprawia, że jesteśmy bardziej narażeni na skutki przepięć niż kiedykolwiek wcześniej. Nawet pośrednie uderzenie pioruna w pobliżu budynku lub chwilowe wahania napięcia w sieci mogą spowodować lawinę uszkodzeń, których skutków finansowych nie da się przewidzieć.

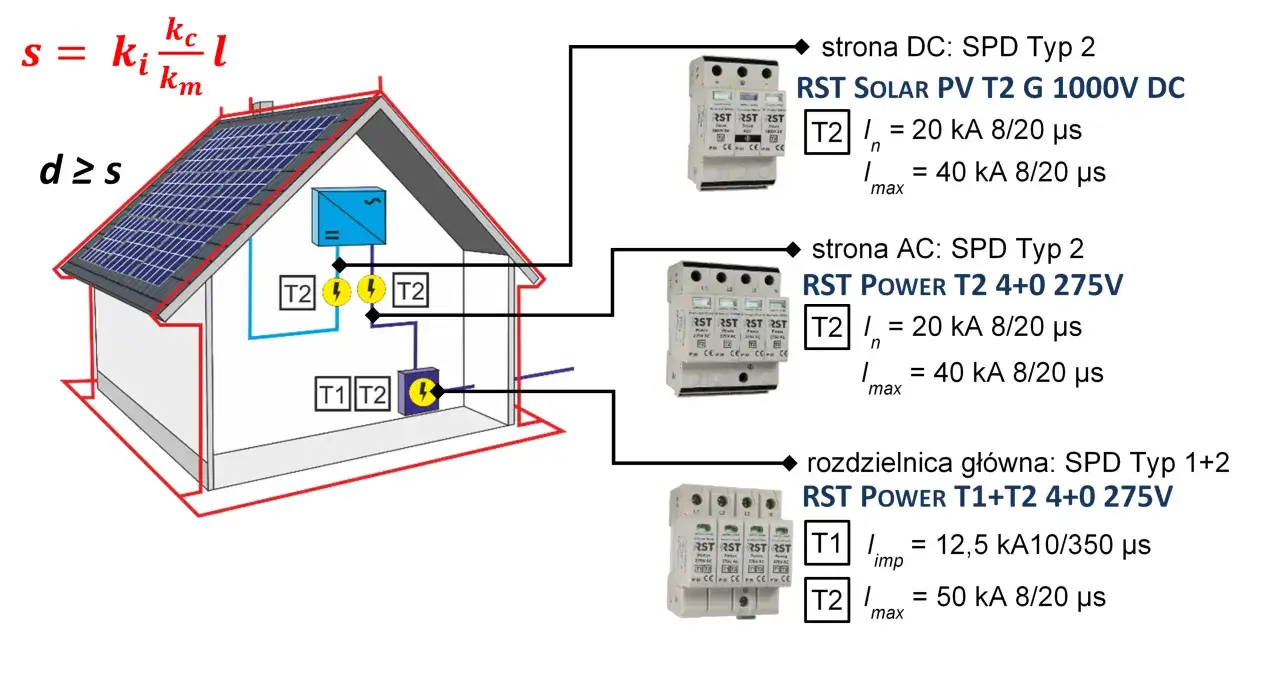

Rodzaje ograniczników przepięć AC – Jak odczytać oznaczenia T1, T2, T3
Aby skutecznie chronić naszą instalację, stosuje się różne typy ograniczników przepięć, które można rozpoznać po oznaczeniach T1, T2 i T3. Każdy z nich pełni specyficzną rolę w wielostopniowym systemie ochrony.
Typ 1 (T1), dawniej klasa B, to pierwsza i najsilniejsza linia obrony. Jest on absolutnie niezbędny w budynkach wyposażonych w instalację odgromową, czyli piorunochron, lub w tych, które są zasilane z napowietrznych linii energetycznych. Ogranicznik T1 montuje się w głównej rozdzielnicy budynku i jego zadaniem jest odprowadzenie do ziemi prądów o bardzo dużej energii, które powstają w wyniku bezpośrednich wyładowań atmosferycznych. To on przyjmuje na siebie najcięższe uderzenie, chroniąc dalsze części instalacji.
Typ 2 (T2), dawniej klasa C, stanowi kluczowe zabezpieczenie dla całej instalacji wewnętrznej. Jest to najczęściej spotykany typ ogranicznika w domach i mieszkaniach. Jego głównym zadaniem jest ochrona przed przepięciami indukowanymi oraz tymi powstającymi w wyniku operacji łączeniowych w sieci energetycznej. Ogranicznik T2 zazwyczaj montuje się w rozdzielnicy głównej lub w podrozdzielnicach. W przypadku mieszkań zlokalizowanych w blokach mieszkalnych, gdzie ochrona typu T1 jest często zapewniona na poziomie głównej rozdzielnicy budynku, ogranicznik T2 jest zazwyczaj wystarczającym zabezpieczeniem.
Typ 3 (T3), dawniej klasa D, oferuje dodatkową, bezpośrednią ochronę dla najbardziej wrażliwych urządzeń elektronicznych. Mowa tu o sprzęcie takim jak komputery, telewizory, konsole do gier czy zaawansowany sprzęt RTV/AGD. Ograniczniki T3 mają zazwyczaj formę listew zasilających z wbudowanym zabezpieczeniem lub modułów montowanych bezpośrednio w gniazdkach. Stosuje się je jako uzupełnienie ochrony T2, szczególnie gdy urządzenie jest oddalone od rozdzielnicy o więcej niż 10 metrów, co może powodować dodatkowe straty napięcia.
Warto również wspomnieć o ogranicznikach kombinowanych T1+T2, które dawniej określano jako B+C. Są to bardzo uniwersalne rozwiązania, łączące w sobie funkcjonalność obu typów ograniczników w jednym urządzeniu. Obecnie stanowią one najczęściej wybierane rozwiązanie w domach jednorodzinnych, ponieważ zapewniają kompleksową ochronę w jednym, kompaktowym module, co jest zarówno wygodne, jak i efektywne.
Jak prawidłowo dobrać ogranicznik przepięć do swojej instalacji? Praktyczny poradnik
Dobór odpowiedniego ogranicznika przepięć do naszej instalacji elektrycznej to kluczowy krok w zapewnieniu bezpieczeństwa. W domu jednorodzinnym, szczególnie jeśli posiada on instalację odgromową lub jest zasilany z linii napowietrznej, niezbędny jest ogranicznik typu T1. Chroni on przed najsilniejszymi przepięciami, które mogą pojawić się w wyniku bezpośredniego uderzenia pioruna.
W przypadku mieszkań w bloku sytuacja wygląda nieco inaczej. Często ochrona typu T1 jest już zapewniona na poziomie głównej rozdzielnicy całego budynku. W takiej sytuacji, dla mieszkania zazwyczaj wystarczający okazuje się ogranicznik typu T2, który zabezpiecza instalację wewnętrzną przed przepięciami indukowanymi i łączeniowymi. Zawsze jednak warto upewnić się u zarządcy budynku lub elektryka, jaka ochrona jest już zapewniona.
Niezależnie od typu budynku, przy wyborze ogranicznika warto zwrócić uwagę na jego kluczowe parametry techniczne. Poziom ochrony napięciowej (Up) określa maksymalne napięcie, jakie może pojawić się po stronie chronionej instalacji po zadziałaniu ogranicznika. Im niższa wartość Up, tym lepsza ochrona dla podłączonych urządzeń. Prąd udarowy piorunowy (Iimp) to maksymalny prąd, jaki ogranicznik jest w stanie bezpiecznie odprowadzić do ziemi w przypadku wyładowania atmosferycznego jest to parametr kluczowy dla ograniczników T1. Z kolei prąd wyładowczy nominalny (In) określa prąd, jaki ogranicznik może odprowadzać wielokrotnie bez uszkodzenia, i jest ważny dla ograniczników T2.
Ważne jest również, aby dopasować ogranicznik do konkretnego układu sieci elektrycznej, w jakim pracuje nasza instalacja (np. TN czy TT). Informacje na ten temat powinien posiadać nasz elektryk, który pomoże dobrać najbardziej optymalne rozwiązanie.
Montaż i eksploatacja – najczęstsze błędy i jak ich unikać
Podkreślam, że montaż ogranicznika przepięć to zadanie, które MUSI być wykonane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Wynika to nie tylko z przepisów prawa, ale przede wszystkim z konieczności zapewnienia bezpieczeństwa i skuteczności działania urządzenia. Błędy w montażu mogą nie tylko uniemożliwić ochronę, ale wręcz stworzyć zagrożenie dla instalacji i użytkowników.
Zgodnie z wytycznymi, ogranicznik przepięć powinien być zamontowany w rozdzielnicy elektrycznej. Kluczowe jest umiejscowienie go za głównym rozłącznikiem izolacyjnym, ale przed wyłącznikami różnicowoprądowymi oraz innymi zabezpieczeniami obwodów. Zasada ta zapewnia, że ogranicznik chroni całą dalszą część instalacji. Bardzo istotne jest również zastosowanie jak najkrótszych przewodów łączących ogranicznik z szyną uziemiającą (PE). Krótkie połączenia minimalizują indukcyjność, która mogłaby osłabić skuteczność ochrony przed szybkimi impulsami przepięć.
Ograniczniki przepięć, podobnie jak inne elementy zabezpieczające, mogą ulegać zużyciu. Z czasem, pod wpływem wielokrotnych impulsów przepięciowych, ich właściwości ochronne maleją. Zazwyczaj sygnalizowane jest to przez specjalne wskaźniki na obudowie urządzenia. Mogą one zmieniać kolor lub być wyposażone w mechanizm wskazujący konieczność wymiany. Zaniedbanie wymiany zużytego ogranicznika oznacza brak ochrony, co może prowadzić do poważnych konsekwencji w przypadku wystąpienia przepięcia.
Czy ogranicznik przepięć jest obowiązkowy? Co mówią polskie przepisy
Tak, stosowanie urządzeń ochrony przeciwprzepięciowej w instalacjach elektrycznych jest w Polsce obowiązkowe. Zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, instalacje elektryczne muszą być wyposażone w odpowiednie zabezpieczenia, w tym ochrony przeciwprzepięciowe. Obowiązek ten dotyczy zarówno budynków nowo wznoszonych, jak i tych poddawanych gruntownym modernizacjom.
Brak odpowiedniej ochrony przeciwprzepięciowej może mieć również poważne konsekwencje finansowe. W przypadku wystąpienia szkody spowodowanej przepięciem, ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli instalacja nie spełniała wymogów prawnych i technicznych dotyczących zabezpieczeń. Warto zatem pamiętać, że instalacja ogranicznika przepięć to nie tylko wymóg formalny, ale przede wszystkim inwestycja w bezpieczeństwo mienia i spokój ducha.
Wybór właściwego ogranicznika – Twoja inwestycja w spokój i bezpieczeństwo
Kompleksowa ochrona przed przepięciami to nie tylko kwestia zgodności z przepisami, ale przede wszystkim świadoma inwestycja w bezpieczeństwo Twojego domu i sprzętu elektronicznego. Odpowiednio dobrany i profesjonalnie zamontowany ogranicznik przepięć znacząco wydłuża żywotność urządzeń AGD i RTV, minimalizując ryzyko kosztownych awarii i nieplanowanych wydatków na naprawy czy wymianę sprzętu.
Przed zleceniem montażu elektrykowi, warto zadać mu kilka kluczowych pytań, aby upewnić się, że instalacja będzie wykonana prawidłowo i zgodnie z Twoimi potrzebami:
- Jaki typ ogranicznika przepięć Pan/Pani poleca do mojego domu/mieszkania i dlaczego?
- Czy moja obecna instalacja elektryczna spełnia wszystkie normy i wymogi, aby zamontować ogranicznik?
- Gdzie dokładnie w rozdzielnicy zostanie zamontowany ogranicznik i jakie są tego uzasadnienia?
- Jak często należy sprawdzać stan techniczny ogranicznika i czy wymaga on okresowej konserwacji lub wymiany?
- Czy montaż ogranicznika jest objęty gwarancją?
