Bezpieczne łączenie Al-Cu: Jak uniknąć błędów i pożaru?

W dzisiejszych czasach, gdy modernizacja starych instalacji elektrycznych staje się koniecznością, problem łączenia przewodów aluminiowych z miedzianymi jest niezwykle aktualny. Ten artykuł to kompleksowy przewodnik, który wyjaśni, dlaczego bezpośrednie łączenie tych metali jest niebezpieczne i jak prawidłowo oraz bezpiecznie wykonać takie połączenie, prezentując dostępne rozwiązania i praktyczne wskazówki.

Dlaczego łączenie aluminium z miedzią to przepis na katastrofę

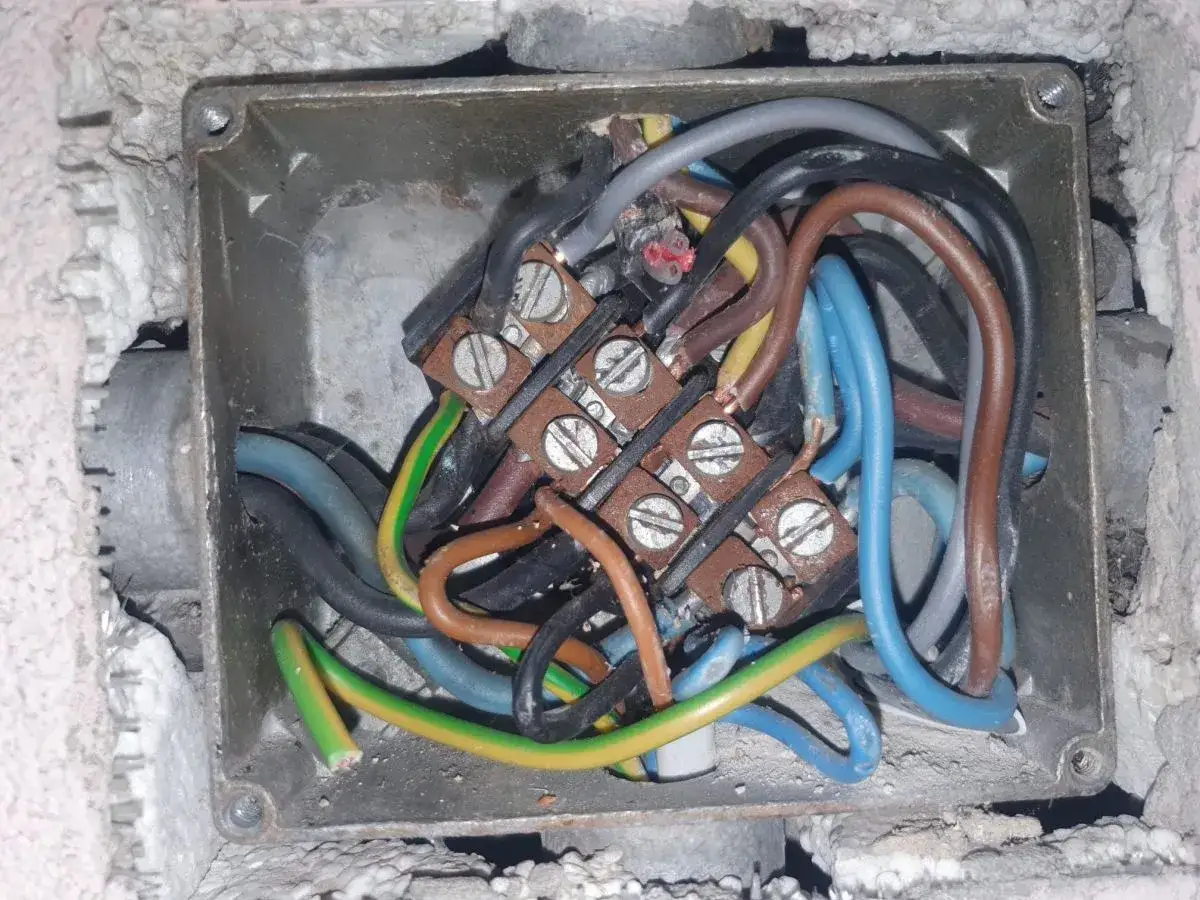

Bezpośrednie połączenie przewodów aluminiowych (Al) z miedzianymi (Cu) to prosta droga do poważnych problemów w instalacji elektrycznej. Kluczowym zagrożeniem jest korozja galwaniczna, czyli elektrochemiczny proces niszczenia metalu. Dzieje się tak, gdy dwa różne metale, w tym przypadku aluminium i miedź, znajdą się w obecności elektrolitu a w instalacji elektrycznej wilgoć jest niemal wszechobecna. W takim układzie aluminium, jako metal o niższym potencjale elektrochemicznym, staje się anodą (elementem ulegającym korozji), podczas gdy miedź pełni rolę katody. Efekt? Aluminium zaczyna być intensywnie rozpuszczane przez elektrolit.

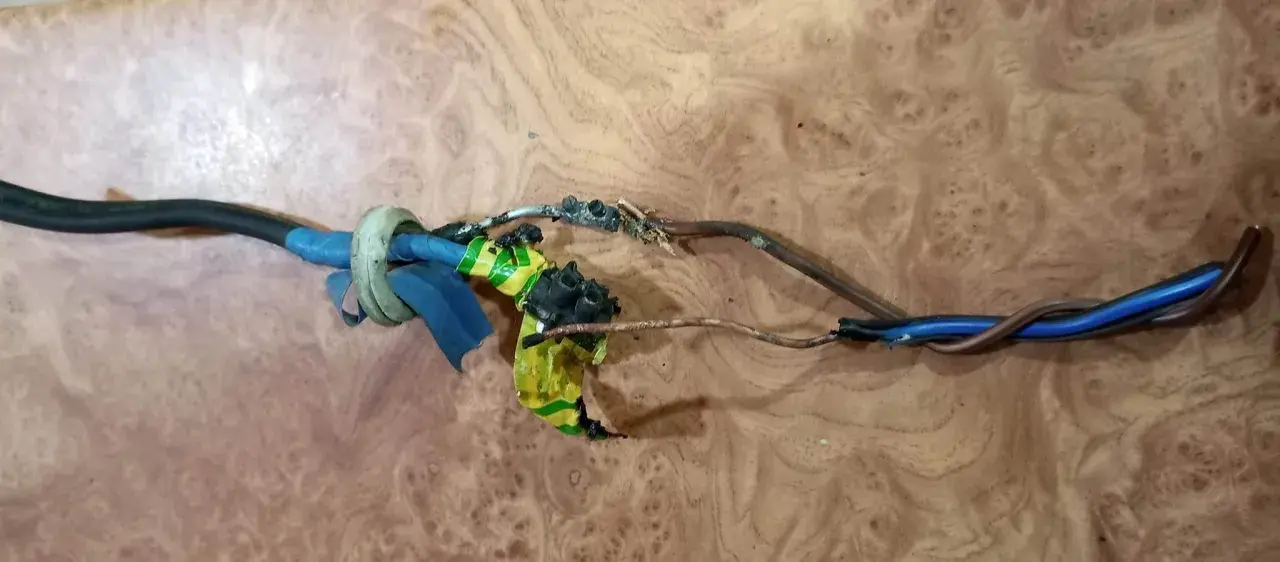

Konsekwencje korozji galwanicznej są bardzo niebezpieczne. Na styku przewodów powstaje rezystancja, czyli opór dla przepływającego prądu. Im wyższa rezystancja, tym więcej energii cieplnej jest wydzielane w tym miejscu. Prowadzi to do przegrzewania się połączenia, które może uszkodzić izolację przewodów, a w skrajnych przypadkach nawet doprowadzić do stopienia elementów złącznych, a w konsekwencji do pożaru. Dodatkowym problemem jest różna rozszerzalność cieplna aluminium i miedzi. Gdy instalacja jest obciążona i przewody się nagrzewają, oba metale rozszerzają się w różnym stopniu. Powoduje to powstawanie naprężeń mechanicznych, które mogą prowadzić do luzowania się połączenia. Luźny styk to tylko większa rezystancja i jeszcze szybsze przegrzewanie.

Nie można również zapominać o naturalnej warstwie, która pokrywa aluminium. Na powierzchni tego metalu niemal natychmiast tworzy się cienka, ale bardzo trwała i nieprzewodząca warstwa tlenku. Ta warstwa stanowi barierę dla przepływu prądu i musi zostać usunięta przed wykonaniem jakiegokolwiek połączenia, aby zapewnić odpowiednią przewodność elektryczną. Bez jej usunięcia, nawet jeśli udałoby się uniknąć korozji, połączenie byłoby po prostu nieskuteczne.

Złączka Al-Cu: Twój niezbędnik przy remoncie starej instalacji

Na szczęście istnieją dedykowane rozwiązania, które pozwalają na bezpieczne i trwałe łączenie przewodów aluminiowych z miedzianymi. Są to specjalistyczne złączki Al-Cu, zaprojektowane tak, aby eliminować ryzyko korozji galwanicznej i problemów związanych z różną rozszerzalnością cieplną metali. Ich głównym zadaniem jest fizyczne odizolowanie od siebie obu typów przewodów oraz ochrona połączenia przed szkodliwym działaniem czynników zewnętrznych, takich jak wilgoć i tlen.

Szczególnie wartą uwagi grupą są złączki sprężynowe, które w połączeniu ze specjalną pastą stykową stanowią skuteczne rozwiązanie. Przykładem są złączki firmy WAGO, które wykorzystują pastę "Alu-Plus". Ta pasta ma podwójne, kluczowe znaczenie. Po pierwsze, podczas wsuwania przewodu aluminiowego do złączki, pasta działa jak środek ścierny, mechanicznie usuwając nieprzewodzącą warstwę tlenku z powierzchni żyły. Po drugie, po zamocowaniu przewodu, pasta tworzy szczelne zamknięcie wokół styku, skutecznie izolując go od dostępu tlenu i wilgoci. Zapobiega to reakcjom elektrochemicznym i chroni połączenie przed korozją.

Stosowanie dedykowanych złączek Al-Cu jest absolutnie konieczne wszędzie tam, gdzie mamy do czynienia z przewodami aluminiowymi. Jest to szczególnie ważne podczas modernizacji starych instalacji elektrycznych, które często spotykamy w budynkach budowanych w latach 70. i 80., na przykład w blokach z tzw. "wielkiej płyty". W tych instalacjach przewody aluminiowe są standardem, a próba ich łączenia z nowymi, miedzianymi przewodami bez odpowiednich zabezpieczeń jest skrajnie niebezpieczna.

Przegląd rynku: Jaką złączkę Al-Cu wybrać do swojego projektu

Rynek oferuje kilka rodzajów złączek przeznaczonych do łączenia przewodów aluminiowych z miedzianymi, z których każda ma swoje specyficzne cechy i zastosowania. Wybór odpowiedniego rozwiązania zależy od konkretnych potrzeb instalacji.

Złączki sprężynowe, takie jak popularne serie WAGO 2273, 222 czy 224, są cenione za szybkość i łatwość montażu. Wymagają one jednak stosowania specjalnej pasty stykowej, na przykład wspomnianej wcześniej "Alu-Plus", która zapewnia ochronę przed korozją i usuwa warstwę tlenku z aluminium. Ich zaletą jest brak konieczności używania narzędzi do zaciskania, co znacznie przyspiesza pracę.

Złączki bimetaliczne (ACL) to rozwiązanie, które konstrukcyjnie dzieli przewód na dwie części: jedną przeznaczoną do połączenia z aluminium, wykonaną z tego metalu, oraz drugą dla miedzi, wykonaną z miedzi. Oba te elementy są fabrycznie połączone, często za pomocą technologii zgrzewania tarciowego, co gwarantuje trwałość i brak ryzyka korozji na styku materiałów. Są to tradycyjne i bardzo solidne rozwiązania, często stosowane przy większych obciążeniach prądowych.

Istnieją również złączki śrubowe, które działają na podobnej zasadzie co bimetaliczne, zapewniając mechaniczne połączenie między aluminium a miedzią. Wymagają one jednak precyzyjnego dokręcenia śrub, aby zapewnić stabilny kontakt i uniknąć luzowania.

Jako alternatywę można spotkać złączki z żelem. Żel znajdujący się wewnątrz złączki zapewnia dodatkową ochronę przed wilgocią i uszczelnia połączenie, co jest szczególnie przydatne w trudnych warunkach środowiskowych.

Przy zakupie złączek Al-Cu warto zwrócić uwagę na kilka kluczowych kwestii:

• Certyfikaty bezpieczeństwa: Upewnij się, że produkt posiada odpowiednie atesty i certyfikaty dopuszczające go do stosowania w instalacjach elektrycznych.
• Parametry techniczne: Sprawdź dopuszczalne obciążenie prądowe i napięciowe złączki, a także zakres przekrojów przewodów, które można do niej podłączyć.
• Kompatybilność: Upewnij się, że wybrana złączka jest przeznaczona do łączenia aluminium z miedzią, a nie tylko przewodów tego samego typu.

Instrukcja krok po kroku: Jak bezpiecznie połączyć przewód aluminiowy z miedzianym

Prawidłowe wykonanie połączenia przewodów aluminiowych z miedzianymi jest kluczowe dla bezpieczeństwa instalacji. Oto szczegółowa instrukcja, jak to zrobić krok po kroku, korzystając ze złączek sprężynowych z pastą stykową:

1. Przygotowanie przewodów: Zacznij od przygotowania końcówek przewodów. Przewód miedziany należy oczyścić z izolacji na odpowiednią długość, zgodnie z zaleceniami producenta złączki. W przypadku przewodu aluminiowego, po zdjęciu izolacji, należy go dokładnie oczyścić. Można to zrobić za pomocą specjalnej szczotki drucianej do aluminium lub drobnoziarnistego papieru ściernego, aby usunąć warstwę tlenku. Upewnij się, że żyła jest czysta i błyszcząca.

2. Aplikacja pasty stykowej: Na oczyszczoną końcówkę przewodu aluminiowego nałóż odpowiednią ilość pasty stykowej "Alu-Plus". Pasta powinna pokryć całą powierzchnię żyły, która będzie wsuwana do złączki. Pasta jest kluczowa usuwa resztki tlenku i chroni przed ponownym utlenieniem.

3. Montaż w złączce sprężynowej: Weź złączkę sprężynową (np. WAGO). Wsuń przygotowany przewód aluminiowy (z nałożoną pastą) do odpowiedniego otworu w złączce. Powinieneś poczuć lekki opór, a następnie żyła powinna dać się wsunąć do końca. Pasta pomoże w tym procesie, ścierając pozostałe tlenki. Następnie, w ten sam sposób, wsuń przewód miedziany do drugiego otworu złączki.

4. Sprawdzenie połączenia: Po wsunięciu obu przewodów, delikatnie pociągnij je, aby upewnić się, że są stabilnie zamocowane w złączce i nie wysuwają się. Złączka powinna pewnie trzymać obie żyły.

5. Montaż w złączce śrubowej (alternatywnie): Jeśli używasz złączki śrubowej, przygotuj oba przewody zgodnie z punktem 1. Włóż przewód aluminiowy do odpowiedniego zacisku, a następnie przykręć go śrubą. Upewnij się, że śruba jest dokręcona z odpowiednią siłą nie za słabo, aby zapewnić dobry kontakt, ale też nie za mocno, aby nie uszkodzić przewodu. Następnie włóż przewód miedziany do drugiego zacisku i również go przykręć. W przypadku złączek bimetalicznych, postępuj zgodnie z instrukcją producenta, zazwyczaj polega to na włożeniu odpowiednich przewodów do wyznaczonych miejsc i dokręceniu śrub.

6. Bezpieczeństwo przede wszystkim: Pamiętaj, aby przed rozpoczęciem jakichkolwiek prac elektrycznych zawsze odłączyć zasilanie w obwodzie, nad którym pracujesz. Używaj odpowiednich narzędzi i materiałów, a w razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.

Najczęstsze błędy przy łączeniu Al-Cu i jak ich unikać

Nawet najlepsze złączki mogą okazać się nieskuteczne, jeśli popełnimy błędy podczas ich stosowania. Oto najczęściej spotykane pomyłki i wskazówki, jak ich unikać:

• Błąd #1: Stosowanie zwykłej kostki elektrycznej zamiast dedykowanej złączki. Wiele osób, chcąc zaoszczędzić czas lub pieniądze, próbuje łączyć przewody Al-Cu za pomocą standardowych kostek śrubowych przeznaczonych do przewodów tego samego typu. Jest to skrajnie niebezpieczne. Zwykła kostka nie zapewnia izolacji między metalami i nie chroni przed korozją galwaniczną, co prowadzi do szybkiego niszczenia połączenia i ryzyka pożaru.

  Jak unikać: Zawsze używaj wyłącznie złączek specjalnie przeznaczonych do łączenia przewodów aluminiowych z miedzianymi (Al-Cu).

• Błąd #2: Pominięcie pasty stykowej lub jej nieprawidłowe użycie. Pasta stykowa jest kluczowym elementem w przypadku złączek sprężynowych. Jej pominięcie oznacza brak usunięcia warstwy tlenku z aluminium i brak ochrony przed korozją. Nieprawidłowe użycie, np. nałożenie zbyt małej ilości lub nałożenie na nieoczyszczoną żyłę, również zniweczy jej działanie.

  Jak unikać: Zawsze stosuj dedykowaną pastę stykową (np. "Alu-Plus") w odpowiedniej ilości na całą powierzchnię żyły aluminiowej przeznaczoną do połączenia.

• Błąd #3: Niedokładne oczyszczenie żyły aluminiowej przed montażem. Nawet najlepsza pasta nie poradzi sobie z grubą, zanieczyszczoną warstwą tlenku, jeśli żyła aluminiowa nie zostanie wcześniej odpowiednio przygotowana. Pozostawienie tlenku na powierzchni uniemożliwi uzyskanie dobrego kontaktu elektrycznego i zwiększy rezystancję.

  Jak unikać: Przed nałożeniem pasty, dokładnie oczyść żyłę aluminiową z warstwy tlenku za pomocą szczotki drucianej lub papieru ściernego, aż do uzyskania błyszczącej powierzchni.

• Błąd #4: Ignorowanie niższej obciążalności prądowej przewodów aluminiowych. Przewody aluminiowe mają niższą przewodność elektryczną niż miedziane, co oznacza, że dla tego samego przekroju mogą przewodzić mniejszy prąd. Pominięcie tego faktu i obciążenie przewodu aluminiowego prądem przekraczającym jego dopuszczalną wartość prowadzi do przegrzewania, nawet jeśli samo połączenie jest wykonane prawidłowo.

  Jak unikać: Zawsze sprawdzaj dopuszczalne obciążenie prądowe dla przewodów aluminiowych. Na przykład, dla przekroju 2,5 mm² maksymalne obciążenie to zazwyczaj 16 A, a dla 4 mm² około 22 A. Dostosuj obciążenie obwodu do najsłabszego ogniwa, którym w tym przypadku jest przewód aluminiowy.

Bezpieczne połączenie Al-Cu to fundament nowoczesnej i bezpiecznej instalacji

Podsumowując, prawidłowe i bezpieczne łączenie przewodów aluminiowych z miedzianymi nie jest kwestią wyboru, lecz koniecznością. W dobie rosnących wymagań dotyczących bezpieczeństwa instalacji elektrycznych, zarówno w nowych budynkach, jak i podczas modernizacji starszych obiektów, stosowanie odpowiednich technologii jest absolutnie kluczowe. Dedykowane złączki Al-Cu, wyposażone w innowacyjne rozwiązania takie jak pasty stykowe czy specjalne konstrukcje bimetaliczne, stanowią gwarancję niezawodności i ochrony przed zagrożeniami, które niosą ze sobą tradycyjne metody łączenia.

Inwestycja w wysokiej jakości, certyfikowane złączki Al-Cu to nie tylko wydatek, ale przede wszystkim inwestycja w bezpieczeństwo domowników i trwałość całej instalacji elektrycznej. Ryzyko związane z wadliwym połączeniem od awarii sprzętu, przez uszkodzenie instalacji, aż po tragedię pożaru jest nieporównywalnie większe niż koszt zakupu odpowiednich materiałów. Dlatego też, niezależnie od skali projektu, zawsze priorytetem powinno być stosowanie rozwiązań, które zapewniają maksymalne bezpieczeństwo i zgodność z normami technicznymi.
