Próba ciśnieniowa instalacji wodnej to nie tylko formalność, ale przede wszystkim fundamentalny etap gwarantujący bezpieczeństwo i niezawodność systemu na lata. Jest to obowiązkowy element odbioru technicznego każdego budynku, szczególnie przed etapem zakrywania instalacji. Ten test szczelności jest kluczowy, aby zapobiec przyszłym, kosztownym awariom, zalaniom i zapewnić bezproblemową eksploatację na długie lata. Bez niego trudno mówić o pełnej akceptacji wykonanych prac.
Próba ciśnieniowa instalacji wodnej – dlaczego to obowiązkowy i kluczowy etap odbioru budynku?
Fundamentalne znaczenie próby ciśnieniowej dla bezpieczeństwa i trwałości instalacji wodnej jest nie do przecenienia. Jest to obowiązkowy element odbioru technicznego budynku, szczególnie przed zakryciem instalacji. Ten test szczelności jest kluczowy, aby zapobiec przyszłym, kosztownym awariom, zalaniom i zapewnić bezproblemową eksploatację na długie lata. Bez niego trudno mówić o pełnej akceptacji wykonanych prac.
Gwarancja bezpieczeństwa na lata: cel i znaczenie testu szczelności
Głównym celem próby ciśnieniowej jest dogłębna weryfikacja szczelności wszystkich połączeń i elementów instalacji wodnej. Jest to kluczowe dla bezpieczeństwa zarówno użytkowników budynku, jak i samej konstrukcji. Wykrycie nawet najmniejszej nieszczelności na tym etapie pozwala na jej natychmiastowe usunięcie, co zapobiega potencjalnie poważnym konsekwencjom w przyszłości, takim jak uszkodzenia materiałów budowlanych, rozwój pleśni czy awarie urządzeń.
Kiedy wykonanie próby jest wymagane przez prawo budowlane?
Przepisy prawa budowlanego, wraz ze szczegółowymi regulacjami dotyczącymi instalacji wodnych, jasno określają momenty, w których wykonanie próby ciśnieniowej jest bezwzględnie wymagane. Dotyczy to przede wszystkim nowo budowanych instalacji oraz tych, które zostały poddane gruntownej modernizacji. Obowiązek ten pojawia się przed etapem zakrywania instalacji, co oznacza, że test musi zostać przeprowadzony, zanim elementy systemu zostaną schowane pod tynkiem, w posadzkach czy w ścianach.
Jaka norma reguluje próbę ciśnieniową? Kluczowe przepisy, które musisz znać
Przeprowadzanie próby ciśnieniowej instalacji wodnej w Polsce opiera się na ściśle określonych aktach prawnych i normatywnych. Znajomość tych dokumentów jest niezbędna dla każdego profesjonalisty działającego w branży budowlanej i instalacyjnej. Kluczowe znaczenie mają tutaj przede wszystkim norma PN-EN 806-4 oraz "Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Montażowych".
Norma PN-EN 806-4: Europejski standard w polskich warunkach
Norma PN-EN 806-4 stanowi podstawowy dokument regulujący nie tylko projektowanie, ale również wykonanie, eksploatację i konserwację instalacji wodociągowych w budynkach. W jej zakres wchodzą również szczegółowe procedury dotyczące prób szczelności. Jest to norma europejska, która została zaadaptowana do polskiego systemu prawnego, zapewniając spójność techniczną i bezpieczeństwo na poziomie międzynarodowym.
Rola "Warunków Technicznych Wykonania i Odbioru Robót" w procesie kontroli
"Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Montażowych" stanowią cenne uzupełnienie dla normy PN-EN 806-4. Dostarczają one szczegółowych wytycznych dotyczących praktycznego aspektu przeprowadzania i dokumentowania prób ciśnieniowych w polskich realiach. Ujednolicają one podejście do odbioru robót, zapewniając, że wszystkie instalacje spełniają wymagane standardy jakości i bezpieczeństwa.
Ciśnienie robocze a ciśnienie próbne: co mówią przepisy?
Kluczowe jest zrozumienie różnicy między ciśnieniem roboczym a ciśnieniem próbnym. Zgodnie z Rozporządzeniem Ministra Infrastruktury, ciśnienie wody w instalacji przed punktem czerpalnym, czyli ciśnienie robocze, nie powinno przekraczać 0,6 MPa (6 barów). Natomiast ciśnienie próbne, które jest stosowane podczas testu szczelności, musi być 1,5 raza wyższe od ciśnienia roboczego, ale nie może być niższe niż 1 MPa (10 barów). Ta zasada zapewnia odpowiedni margines bezpieczeństwa podczas testowania instalacji.
Jak prawidłowo przygotować instalację do testu? Niezbędnik instalatora
Prawidłowe przygotowanie instalacji do próby ciśnieniowej jest absolutnie kluczowe dla uzyskania wiarygodnych wyników i zapewnienia bezpieczeństwa całego procesu. Zaniedbanie tego etapu może prowadzić do błędnych odczytów, a w skrajnych przypadkach nawet do uszkodzenia instalacji. Wymaga to staranności i przestrzegania określonych procedur.
Napełnianie i odpowietrzanie instalacji: fundament wiarygodnego wyniku
Dokładne napełnienie instalacji wodą i jej staranne odpowietrzenie to fundamenty, na których opiera się wiarygodność próby ciśnieniowej. Instalację należy napełnić wodą i odpowietrzyć co najmniej 24 godziny przed planowanym testem. Pozwala to na wyeliminowanie wpływu powietrza uwięzionego w systemie, które mogłoby zaburzyć pomiary ciśnienia i dać fałszywy obraz szczelności.
Odłączenie armatury i wrażliwych urządzeń: jak uniknąć uszkodzeń?
Aby zapobiec uszkodzeniu poszczególnych elementów instalacji podczas próby ciśnieniowej, konieczne jest odłączenie lub odpowiednie zabezpieczenie wrażliwych urządzeń. Dotyczy to przede wszystkim armatury, zaworów bezpieczeństwa, podgrzewaczy wody (bojlerów), filtrów oraz innych elementów, które mogłyby ulec uszkodzeniu pod wpływem podwyższonego ciśnienia lub które mogłyby zakłócić wynik testu. Warto poświęcić czas na dokładne zidentyfikowanie i odłączenie tych komponentów.

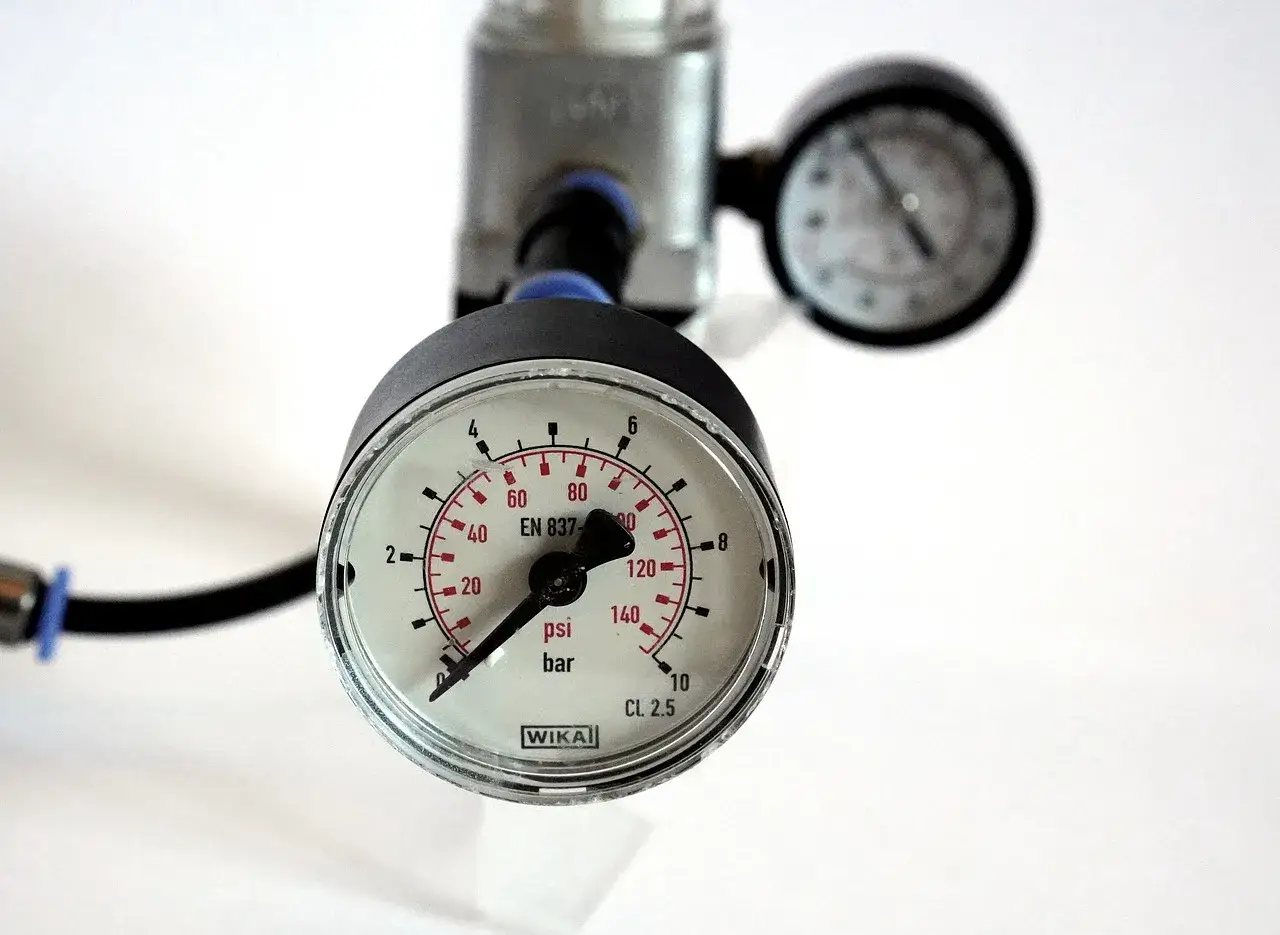

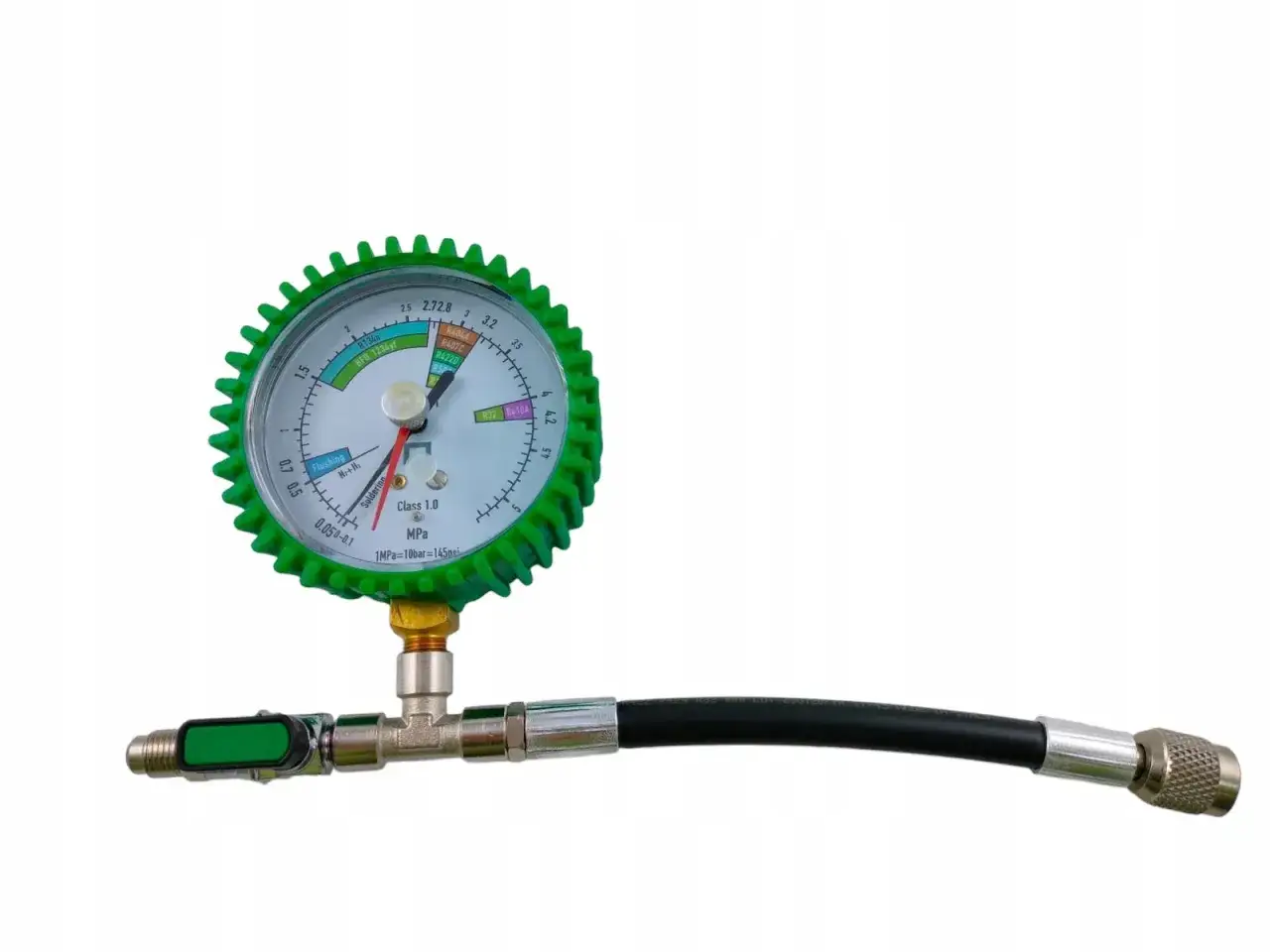

Niezbędny sprzęt: pompa próbna i precyzyjny manometr
Do przeprowadzenia próby ciśnieniowej niezbędny jest odpowiedni sprzęt. Podstawą jest pompa próbna, która może być ręczna lub elektryczna, służąca do wytworzenia wymaganego ciśnienia w instalacji. Równie ważne jest użycie precyzyjnego manometru z odpowiednią klasą dokładności. Tylko dzięki dokładnym narzędziom można mieć pewność, że odczyty ciśnienia są prawidłowe i odzwierciedlają rzeczywisty stan instalacji.
Próba szczelności wodą krok po kroku – procedura zgodna z normą
Przeprowadzenie próby szczelności wodą wymaga ścisłego przestrzegania procedury opisanej w normie PN-EN 806-4. Test ten składa się z dwóch kluczowych etapów: próby wstępnej i próby głównej. Każdy z nich ma określone parametry dotyczące ciśnienia, czasu trwania i dopuszczalnych spadków, które muszą zostać spełnione, aby uznać instalację za szczelną.
Etap I: Próba wstępna – ciśnienie, czas i dopuszczalny spadek
Próba wstępna rozpoczyna się od trzykrotnego podniesienia ciśnienia w instalacji do wartości ciśnienia próbnego. Każde podniesienie ciśnienia powinno być wykonane w odstępach 10-minutowych. Po osiągnięciu docelowego ciśnienia następuje 30-minutowy okres obserwacji. W tym czasie dopuszczalny spadek ciśnienia nie może przekroczyć 0,06 MPa (czyli 0,6 bara). Jest to pierwszy sygnał informujący o potencjalnych problemach ze szczelnością.
Etap II: Próba główna – jak długo testować i jaki wynik jest akceptowalny?
Bezpośrednio po pozytywnym zakończeniu próby wstępnej następuje próba główna. Dla instalacji wykonanych zarówno z rur metalowych, jak i z tworzyw sztucznych, próba ta trwa 2 godziny. W tym wydłużonym okresie obserwacji dopuszczalny spadek ciśnienia jest znacznie mniejszy i nie może przekroczyć 0,02 MPa (0,2 bara). Spełnienie tego warunku jest kluczowe dla pozytywnego wyniku całego testu.
Specyfika próby dla rur z tworzyw sztucznych (PEX, PP) a rur metalowych
Procedura próby ciśnieniowej jest w dużej mierze ujednolicona dla różnych materiałów instalacyjnych. Zarówno dla rur metalowych, jak i tych wykonanych z tworzyw sztucznych, takich jak PEX czy PP, czas trwania próby głównej wynosi 2 godziny, a dopuszczalne spadki ciśnienia są takie same. Ta unifikacja zapewnia spójność standardów bezpieczeństwa niezależnie od zastosowanych materiałów.
Próba "na gorąco": dodatkowy test dla instalacji ciepłej wody
W przypadku instalacji ciepłej wody użytkowej, po pomyślnym przejściu próby na zimno, przeprowadza się dodatkowy test zwany próbą "na gorąco". Wykonuje się ją z użyciem wody o temperaturze roboczej, zazwyczaj około 55-60°C, przy ciśnieniu roboczym. Celem tej próby jest weryfikacja zachowania instalacji pod wpływem wydłużeń termicznych materiałów, co jest kluczowe dla długoterminowej trwałości systemu ogrzewania wody.
Alternatywa dla wody: kiedy i jak przeprowadzić próbę ciśnieniową powietrzem?
W pewnych specyficznych sytuacjach, próba ciśnieniowa instalacji wodnej może być przeprowadzona z użyciem sprężonego powietrza zamiast wody. Jest to dopuszczalne rozwiązanie, szczególnie gdy istnieje ryzyko zamarznięcia wody w instalacji, co jest częstym problemem w okresie zimowym lub w nieogrzewanych budynkach. Wybór powietrza jako czynnika próbnego wymaga jednak szczególnej ostrożności.
Zalety i ryzyka testu z użyciem sprężonego powietrza
Główną zaletą próby z użyciem powietrza jest brak ryzyka zamarznięcia, co jest kluczowe w niskich temperaturach. Ponadto, instalacja po takim teście jest od razu sucha, co przyspiesza dalsze prace. Należy jednak pamiętać o potencjalnych ryzykach. Sprężone powietrze jest bardziej kompresyjne niż woda, co oznacza, że w przypadku awarii może dojść do gwałtownego rozprężenia i potencjalnie większych szkód. Dlatego konieczne jest użycie bezolejowego powietrza i ścisłe przestrzeganie parametrów ciśnienia.
Parametry ciśnienia i czas trwania dla próby powietrznej
Choć konkretne wartości dla próby powietrznej mogą się różnić w zależności od specyfiki instalacji i zaleceń producenta, generalnie przyjmuje się, że ciśnienie próbne dla powietrza powinno być niższe niż dla wody, aby zminimalizować ryzyko. Często stosuje się ciśnienie w zakresie 0,15-0,3 MPa (1,5-3 barów). Czas trwania próby jest zazwyczaj krótszy niż w przypadku testu wodnego, a obserwacja trwa od kilkunastu minut do godziny, w zależności od wielkości instalacji i zaleceń normatywnych.
Protokół z próby ciśnieniowej – co musi zawierać, by był ważnym dokumentem?
Protokół z próby ciśnieniowej to oficjalny dokument, który potwierdza prawidłowość wykonania instalacji wodnej i jej szczelność. Jest on niezbędny podczas odbioru robót budowlanych i stanowi podstawę do dalszych etapów formalnych. Brak prawidłowo sporządzonego protokołu może uniemożliwić odbiór instalacji, a co za tym idzie całego budynku.
Elementy obowiązkowe protokołu: od danych inwestycji po wynik testu
Aby protokół z próby ciśnieniowej był ważny i akceptowalny, musi zawierać szereg kluczowych informacji. Należą do nich:
- Dane dotyczące inwestycji (adres, nazwa obiektu).
- Dokładny opis badanej instalacji (np. instalacja wody zimnej, ciepłej wody użytkowej).
- Określenie czynnika próbnego (woda, powietrze).
- Wartość ciśnienia próbnego, które zostało zastosowane.
- Czas trwania poszczególnych etapów próby.
- Szczegółowy wynik próby (pozytywny lub negatywny), wraz z informacją o ewentualnych wykrytych nieszczelnościach.
- Data przeprowadzenia próby.
- Podpisy osób odpowiedzialnych za przeprowadzenie próby (np. wykonawca, inspektor nadzoru).
Wzór protokołu i jego rola przy końcowym odbiorze instalacji
Protokół z próby ciśnieniowej odgrywa kluczową rolę przy końcowym odbiorze instalacji, a co za tym idzie całego budynku. Jest to dokument, który potwierdza, że instalacja została wykonana zgodnie z obowiązującymi normami i jest bezpieczna w użytkowaniu. Wiele branżowych publikacji oraz stron internetowych stowarzyszeń instalatorskich udostępnia wzory protokołów, które ułatwiają prawidłowe ich sporządzanie. Upewnienie się, że protokół zawiera wszystkie wymagane elementy, jest gwarancją jego ważności.
Najczęstsze błędy podczas próby szczelności i jak ich uniknąć?
Nawet najbardziej doświadczeni instalatorzy mogą popełnić błędy podczas przeprowadzania próby ciśnieniowej. Świadomość najczęściej występujących problemów pozwala na ich skuteczne unikanie i zapewnia, że test zostanie przeprowadzony poprawnie, a wynik będzie odzwierciedlał rzeczywisty stan instalacji.
Niewłaściwe odpowietrzenie instalacji i jego konsekwencje
Jednym z najczęściej popełnianych błędów jest niedokładne odpowietrzenie instalacji przed rozpoczęciem próby. Pozostawione w systemie pęcherzyki powietrza mogą zostać skompresowane pod wpływem ciśnienia, co prowadzi do pozornego spadku ciśnienia podczas obserwacji. To z kolei może skutkować błędną oceną szczelności i koniecznością ponownego przeprowadzania testu, co generuje dodatkowe koszty i straty czasu.
Wahania temperatury a fałszywe wyniki spadku ciśnienia
Zmiany temperatury otoczenia lub wody w instalacji mają bezpośredni wpływ na odczyty ciśnienia. Wahania temperatury mogą powodować rozszerzanie się lub kurczenie materiałów, co symuluje nieszczelność, nawet jeśli instalacja jest w pełni szczelna. Aby zminimalizować ten wpływ, należy zapewnić stabilne warunki temperaturowe podczas próby lub wydłużyć czas napełniania instalacji wodą, aby temperatura czynnika próbnego zdążyła się wyrównać z temperaturą otoczenia.
Przeczytaj również: Wyciąg do łazienki: montaż, właściwości i jak poprawić wentylację?
Co zrobić, gdy wynik próby jest negatywny?
Jeśli próba ciśnieniowa wykaże nieszczelność, kluczowe jest spokojne i metodyczne podejście. Pierwszym krokiem jest dokładna lokalizacja miejsca wycieku. Następnie należy przystąpić do naprawy uszkodzonego elementu lub połączenia. Po wykonaniu naprawy, cała procedura próby ciśnieniowej musi zostać przeprowadzona od nowa, aby upewnić się, że problem został całkowicie wyeliminowany i instalacja jest teraz w pełni szczelna.
