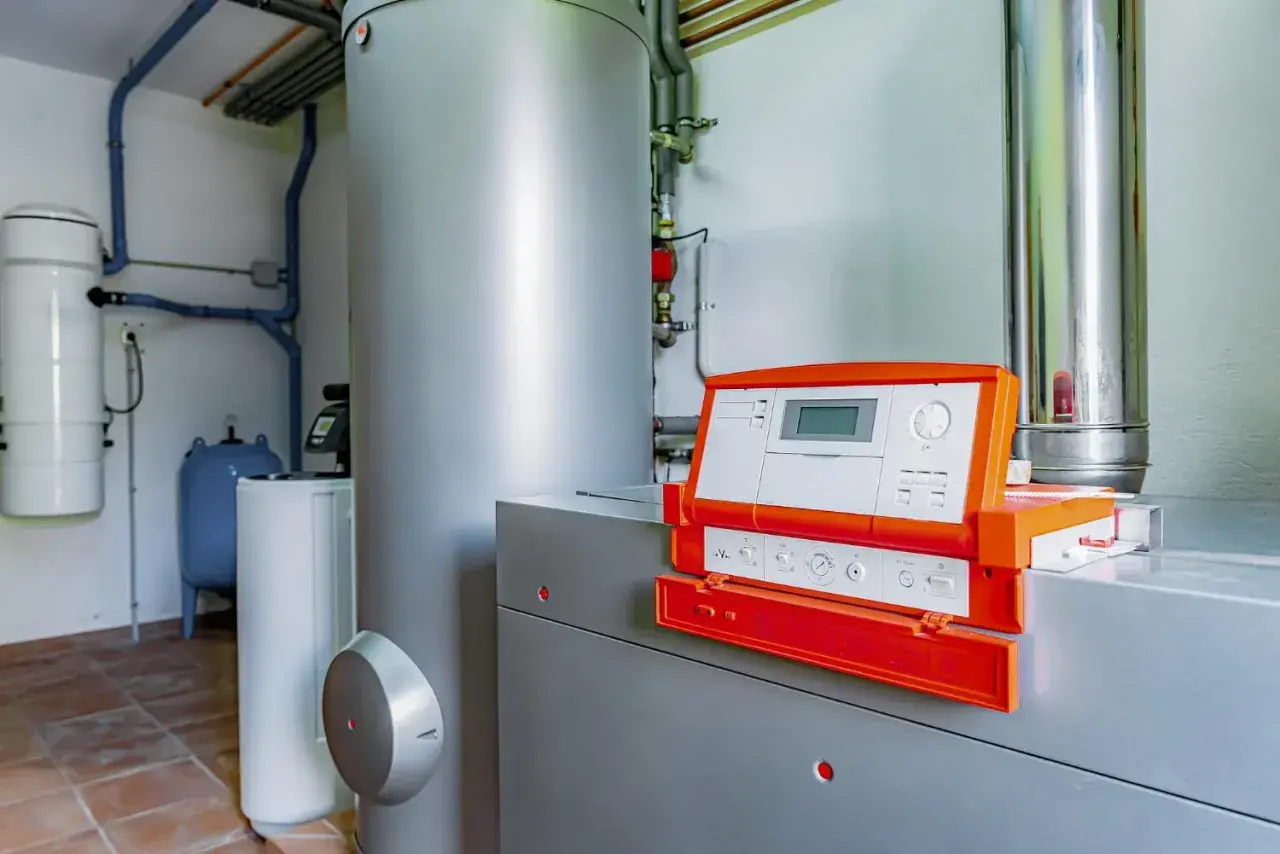

Zapewnienie odpowiedniej wentylacji nawiewnej w kotłowni to fundament bezpieczeństwa i efektywności systemu grzewczego. W tym artykule szczegółowo omówimy kluczowe wymiary tzw. "zetki" czerpni powietrza, która dostarcza niezbędny tlen do procesu spalania, a także wskażemy, jak poprawnie dobrać i zamontować ten element zgodnie z obowiązującymi przepisami.
Kluczowe wymiary "zetki" w kotłowni: Co musisz wiedzieć
- Minimalny przekrój czynny otworu nawiewnego to 200 cm² dla kotłów do 30 kW.
- Dla kotłów o mocy 30-60 kW wymagany przekrój wzrasta do 300 cm².
- Rura DN160 (fi 160 mm) jest za mała, rura DN200 (fi 200 mm) spełnia wymogi dla większości kotłów.
- Dolna krawędź otworu nawiewnego powinna znajdować się nie wyżej niż 30 cm nad posadzką.
- Wymogi dotyczą głównie kotłów z otwartą komorą spalania.
Nawiew w kotłowni to nie przelewki: Dlaczego wymiar "zetki" ma kluczowe znaczenie?
W kotłowni, gdzie pracuje urządzenie generujące ciepło, odpowiednia ilość powietrza do spalania jest absolutnie kluczowa. Elementem odpowiedzialnym za ten dopływ jest tak zwana "zetka", czyli specjalna czerpnia powietrza. To znacznie więcej niż zwykła kratka wentylacyjna; to precyzyjnie zaprojektowany komponent, którego wymiary i sposób montażu są ściśle określone przepisami prawa budowlanego. Jej głównym zadaniem jest dostarczenie świeżego powietrza niezbędnego do efektywnego i bezpiecznego procesu spalania paliwa. Ponadto, prawidłowo wykonana wentylacja nawiewna zapewnia odpowiednią cyrkulację powietrza w całym pomieszczeniu kotłowni, co jest równie ważne dla bezpieczeństwa.
Czym jest "zetka" i dlaczego zwykła kratka to za mało?
"Zetka" to potoczna nazwa dla czerpni powietrza, która często przybiera kształt litery Z, choć nie jest to regułą. Jej główną funkcją jest doprowadzenie świeżego powietrza z zewnątrz bezpośrednio do kotłowni. W przeciwieństwie do zwykłej kratki wentylacyjnej, "zetka" jest elementem o ściśle określonych parametrach technicznych, które muszą być zgodne z obowiązującymi normami i przepisami. Jej specyficzna konstrukcja ma na celu nie tylko zapewnienie stałego dopływu powietrza do spalania, ale również zapobieganie cofaniu się spalin i ochronę przed działaniem wiatru, co jest kluczowe dla ciągłości pracy kotła.
Bezpieczeństwo przede wszystkim: Rola nawiewu w zapobieganiu zatruciu czadem
Prawidłowy nawiew powietrza do kotłowni odgrywa nieocenioną rolę w zapobieganiu tragicznym w skutkach zatruciom tlenkiem węgla, zwanym potocznie czadem. Kiedy do procesu spalania dociera niewystarczająca ilość tlenu, dochodzi do niepełnego spalania paliwa. Produktem ubocznym takiego procesu jest właśnie tlenek węgla bezwonny, bezbarwny i śmiertelnie niebezpieczny gaz. Odpowiednio zwymiarowana "zetka" gwarantuje stały i wystarczający dopływ świeżego powietrza, co jest absolutnie niezbędne dla bezpiecznej pracy każdego kotła z otwartą komorą spalania.
Sprawność kotła a dostęp do powietrza: Jak prawidłowa wentylacja obniża rachunki?
Nie można zapominać o związku między prawidłową wentylacją nawiewną a ogólną sprawnością kotła. Kiedy kocioł ma zapewniony dostęp do wystarczającej ilości powietrza, proces spalania przebiega optymalnie. Oznacza to, że paliwo jest wykorzystywane w sposób najbardziej efektywny, co bezpośrednio przekłada się na wyższą efektywność energetyczną całego systemu grzewczego. W praktyce oznacza to niższe zużycie paliwa, a co za tym idzie niższe rachunki za ogrzewanie. Brak wystarczającej ilości tlenu prowadzi do nieefektywnego spalania, zwiększonego zużycia paliwa i szybszego gromadzenia się zanieczyszczeń w kotle.
Wymiary "zetki" a polskie prawo: Co musisz wiedzieć, by spać spokojnie?
Wymiary wentylacji nawiewnej w kotłowni nie są kwestią przypadku ani dowolności projektanta. Są one ściśle regulowane przez polskie przepisy prawa budowlanego, a w szczególności przez Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz przez Polskie Normy, z których kluczowa jest PN-B-02431-1:1999 dotycząca kotłowni gazowych. Zrozumienie tych wymogów jest kluczowe dla zapewnienia bezpieczeństwa i zgodności z prawem.
Magiczne 200 cm²: Podstawa prawna dla kotłowni w domu jednorodzinnym
Podstawowym i najczęściej spotykanym wymogiem dotyczącym otworu nawiewnego jest minimalny przekrój czynny wynoszący 200 cm². Jest to kluczowe wymaganie dla większości kotłowni w domach jednorodzinnych, gdzie instalowane są kotły o mocy do 30 kW. Dotyczy to zarówno kotłów gazowych z otwartą komorą spalania, jak i kotłów na paliwo stałe o mocy do 25 kW. Należy pamiętać, że otwór nawiewny musi być niezamykany, co gwarantuje stały dopływ powietrza niezależnie od warunków.
Kotły gazowe z otwartą komorą spalania (do 30 kW): Interpretacja przepisów
Szczególną uwagę należy zwrócić na kotły gazowe z otwartą komorą spalania o mocy do 30 kW. Dla tych urządzeń wymóg posiadania otworu nawiewnego o minimalnym przekroju 200 cm² jest absolutnie krytyczny. Dzieje się tak, ponieważ kotły te pobierają powietrze niezbędne do procesu spalania bezpośrednio z pomieszczenia, w którym są zainstalowane. Niewystarczający nawiew może prowadzić do niepełnego spalania i produkcji tlenku węgla. Przepisy, w tym wspomniane Rozporządzenie i PN-B-02431-1, precyzują te wymagania.
Kotły na paliwa stałe (ekogroszek, pellet, drewno) do 25 kW: Te same zasady, inne paliwo
Podobnie jak w przypadku kotłów gazowych z otwartą komorą spalania, wymóg minimalnego przekroju nawiewu 200 cm² dotyczy również kotłów na paliwa stałe, takich jak ekogroszek, pellet czy drewno, o mocy do 25 kW. Mimo że rodzaj paliwa jest inny, zasada poboru powietrza z pomieszczenia jest taka sama. Dlatego też, zapewnienie odpowiedniego otworu nawiewnego jest równie ważne dla bezpieczeństwa i efektywności pracy tych urządzeń.
Twoja kotłownia ma większą moc? Obliczamy wymagania dla kotłów 30-60 kW
W przypadku kotłowni wyposażonych w kotły o większej mocy cieplnej, mieszczące się w zakresie od 30 kW do 60 kW, przepisy przewidują zwiększone wymagania dotyczące wentylacji nawiewnej. W takich sytuacjach wymagany przekrój kanału nawiewnego wzrasta do minimum 300 cm². Jest to znacząca różnica w porównaniu do kotłów o mniejszej mocy i należy ją bezwzględnie uwzględnić podczas projektowania lub modernizacji kotłowni, aby zapewnić odpowiednie warunki pracy urządzenia.
Od teorii do praktyki: Jak dobrać i zamontować "zetkę" idealnie?
Przejdźmy teraz od teoretycznych wymogów prawnych do praktycznych aspektów doboru i montażu "zetki". Kluczowe jest zrozumienie, jak przełożyć wymagany przekrój czynny na konkretne wymiary rur czy kanałów, a także jak prawidłowo zainstalować ten element, aby spełniał swoją funkcję.
Średnica rury ma znaczenie: Dlaczego rura fi 160 mm to za mało?
Często spotykanym rozwiązaniem w instalacjach wentylacyjnych są rury o nominalnej średnicy 160 mm (DN 160). Jednakże, jak pokazują obliczenia, jej wewnętrzny przekrój wynosi około 181 cm², co formalnie nie spełnia minimalnego wymogu 200 cm² dla kotłów o mniejszej mocy. Należy pamiętać, że liczy się rzeczywisty, wewnętrzny przekrój czynny, a nie nominalna średnica zewnętrzna rury. Dlatego też, rura DN160 jest często niewystarczająca i może stanowić potencjalne zagrożenie.
Tabela wymiarów: Jaki przekrój wewnętrzny dają najpopularniejsze rury (110, 160, 200 mm)?
Aby ułatwić wybór odpowiedniej rury, przygotowałem tabelę porównującą nominalne średnice najczęściej stosowanych rur wentylacyjnych z ich przybliżonymi przekrojami wewnętrznymi. Pozwoli to na szybkie zorientowanie się, które rozwiązanie jest zgodne z przepisami.
| Nominalna średnica rury (DN) | Przybliżony przekrój wewnętrzny (cm²) | Czy spełnia 200 cm²? | Czy spełnia 300 cm²? |
|---|---|---|---|
| 110 mm | ~95 | Nie | Nie |
| 160 mm | ~181 | Nie | Nie |
| 200 mm | ~284 | Tak | Nie (dla 300 cm²) |
Jak widać, rura o średnicy 200 mm (DN200), zapewniająca przekrój wewnętrzny około 284 cm², jest bezpiecznym i zgodnym z przepisami wyborem dla kotłów o mocy do 30 kW. Dla kotłów o większej mocy, wymagających 300 cm², konieczne może być zastosowanie jeszcze większej średnicy lub kanału prostokątnego.
A może kanał prostokątny? Jakie wymiary kratki nawiewnej spełnią normę 200 cm²?
Alternatywą dla rur okrągłych są kanały prostokątne, które często stosuje się w przypadku ograniczeń przestrzennych lub specyficznych wymagań projektowych. Aby spełnić wymóg 200 cm², można zastosować na przykład kratkę o wymiarach 14 cm x 15 cm, której powierzchnia wynosi 210 cm². Zawsze warto jednak dokładnie przeliczyć przekrój czynny wybranej kratki lub kanału, uwzględniając ewentualne opory przepływu powietrza wynikające z jej konstrukcji.
Kluczowe 30 cm nad podłogą: Gdzie dokładnie zamontować czerpnię powietrza?
Kolejnym niezwykle ważnym aspektem jest wysokość montażu "zetki". Przepisy jasno określają, że dolna krawędź otworu nawiewnego powinna znajdować się nie wyżej niż 30 cm nad poziomem posadzki. Ta stosunkowo niewielka wysokość montażu ma swoje uzasadnienie zapewnia ona, że zimne powietrze doprowadzane z zewnątrz ma szansę efektywnie mieszać się z cieplejszym powietrzem znajdującym się w dolnych partiach pomieszczenia, co sprzyja lepszemu rozprowadzeniu tlenu. Warto również pamiętać, że w przypadku kotłowni na paliwo stałe dopuszczalna maksymalna wysokość montażu wynosi 1 metr.
Najczęstsze błędy przy montażu wentylacji nawiewnej – sprawdź, czy ich nie popełniasz
Nawet najlepsze materiały i zgodność z przepisami mogą zostać zniweczone przez popełnienie prostych, ale kosztownych błędów montażowych. Oto najczęściej spotykane pułapki, których należy unikać, aby zapewnić bezpieczeństwo i optymalną pracę kotłowni.
Błąd nr 1: Zastosowanie rury o zbyt małej średnicy wewnętrznej
Jak już wielokrotnie podkreślałem, jest to jeden z najczęstszych błędów, wynikający często z braku świadomości lub próby oszczędności. Wybór rury DN160 zamiast zalecanej DN200, choć może wydawać się niewielką różnicą, w praktyce oznacza niedostateczny dopływ powietrza do spalania. Konsekwencje mogą być bardzo poważne, od obniżenia sprawności kotła po zwiększone ryzyko zatrucia czadem.
Błąd nr 2: Zapychanie lub zasłanianie otworu nawiewnego zimą
W okresie zimowym, gdy odczuwamy chłód, może pojawić się pokusa, aby w jakiś sposób ograniczyć napływ zimnego powietrza do kotłowni, na przykład poprzez częściowe zasłonięcie otworu nawiewnego. Jest to skrajnie niebezpieczne działanie. Otwór nawiewny musi być niezamykany, ponieważ jego zadaniem jest zapewnienie stałego dopływu tlenu do kotła. Jego zablokowanie odcina dopływ powietrza, co może doprowadzić do niepełnego spalania i produkcji tlenku węgla.
Błąd nr 3: Montaż "zetki" na nieodpowiedniej wysokości
Montaż czerpni powietrza zbyt wysoko, na przykład powyżej 30 cm od posadzki, może zakłócić prawidłową cyrkulację powietrza w kotłowni. Może to skutkować tym, że powietrze nie będzie efektywnie docierać do paleniska kotła, zwłaszcza w dolnych partiach pomieszczenia. Przypominam, że kluczowe jest zachowanie wymogu nie wyżej niż 30 cm nad posadzką (lub 1 m dla kotłów na paliwo stałe).
Błąd nr 4: Stosowanie wentylacji mechanicznej wyciągowej w kotłowni z otwartą komorą spalania
Szczególną ostrożność należy zachować, jeśli w pomieszczeniu kotłowni lub w pomieszczeniach z nią połączonych pracuje wentylacja mechaniczna wyciągowa, na przykład okap kuchenny lub wentylator łazienkowy. Taka wentylacja może wytworzyć w pomieszczeniu podciśnienie, które jest w stanie odwrócić ciąg w kominie. Efektem tego może być cofanie się spalin z komina z powrotem do kotłowni, co stanowi śmiertelne zagrożenie.
A co z kotłem z zamkniętą komorą spalania? Czy "zetka" jest w ogóle potrzebna?
Często pojawia się pytanie o konieczność stosowania "zetki" w przypadku kotłów z zamkniętą komorą spalania. Odpowiedź na to pytanie wymaga rozróżnienia wentylacji potrzebnej do procesu spalania od wentylacji pomieszczenia.
Różnica w poborze powietrza: System powietrzno-spalinowy w praktyce

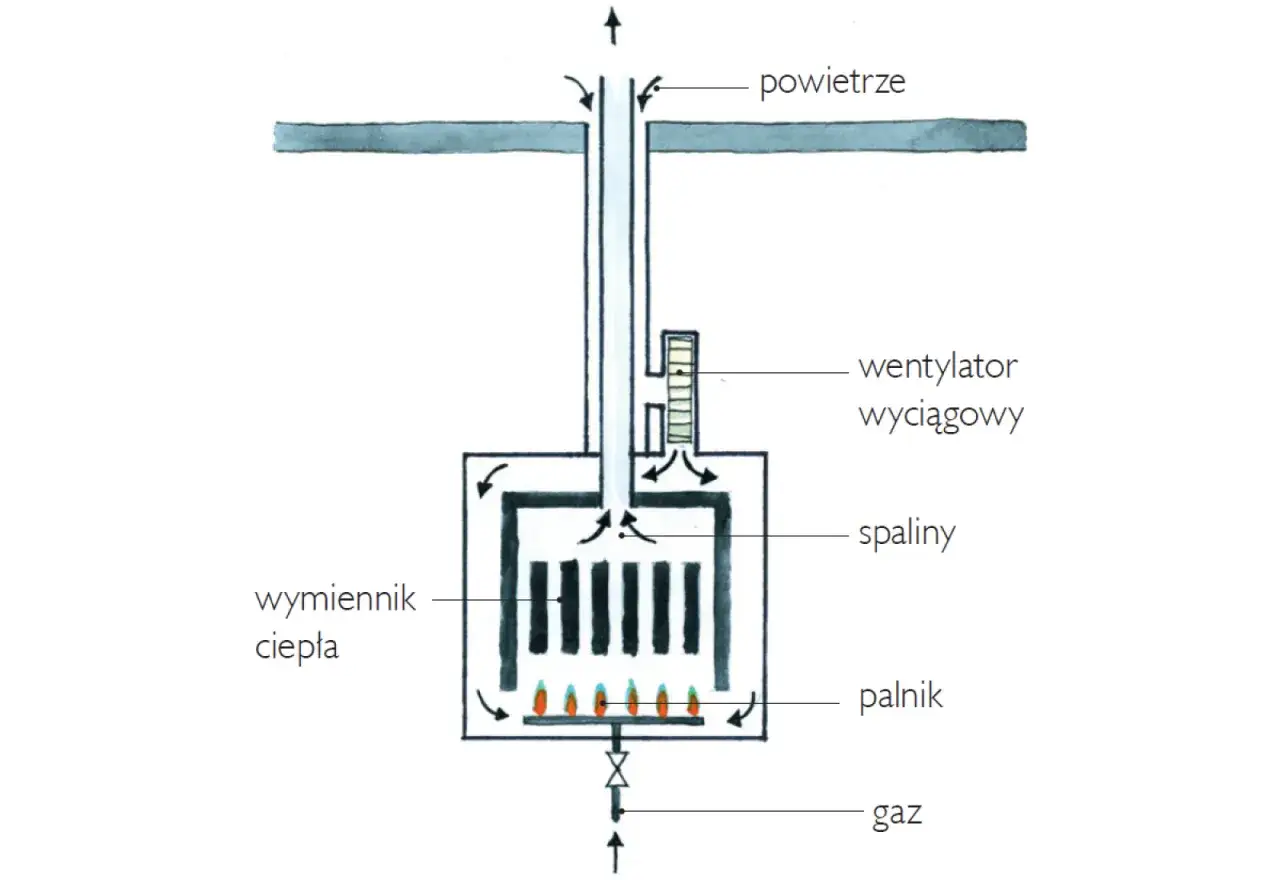

Kotły z zamkniętą komorą spalania działają na zasadzie pobierania powietrza do spalania bezpośrednio z zewnątrz budynku. Odbywa się to za pomocą specjalnego, szczelnego przewodu powietrzno-spalinowego, który doprowadza tlen i odprowadza spaliny. Dzięki temu rozwiązaniu, kotły te nie zużywają powietrza z pomieszczenia, w którym są zainstalowane. Eliminuje to potrzebę stosowania dużej "zetki" do celów związanych bezpośrednio z procesem spalania.
Wentylacja pomieszczenia a wentylacja dla spalania: Co mówią przepisy?
Nawet jeśli kocioł z zamkniętą komorą spalania nie wymaga "zetki" do procesu spalania, samo pomieszczenie kotłowni nadal musi być odpowiednio wentylowane. Jest to tak zwana wentylacja bytowa, której celem jest zapewnienie wymiany powietrza w pomieszczeniu, usuwanie wilgoci i ewentualnych zanieczyszczeń. Przepisy nadal wymagają zapewnienia odpowiedniej wymiany powietrza w pomieszczeniu kotłowni, nawet jeśli kocioł ma zamkniętą komorę spalania, choć wymogi dotyczące wielkości otworu nawiewnego mogą być inne niż dla kotłów z otwartą komorą spalania.
Wybór "zetki" do kotłowni: Twoja ostateczna checklista
Podsumowując, aby mieć pewność, że wybierasz i montujesz "zetkę" zgodnie z przepisami i najlepszymi praktykami, warto przejść przez poniższą checklistę:
Krok 1: Określ moc i rodzaj swojego kotła
Pierwszym i najważniejszym krokiem jest precyzyjne określenie mocy cieplnej kotła (np. do 30 kW, 30-60 kW) oraz jego rodzaju (gazowy z otwartą komorą, na paliwo stałe, z zamkniętą komorą spalania). Te informacje stanowią podstawę do dalszych obliczeń i wyboru odpowiedniego rozwiązania.
Krok 2: Wybierz rurę/kanał o przekroju wewnętrznym minimum 200 cm² (lub 300 cm²)
Na podstawie mocy kotła wybierz odpowiedni minimalny przekrój czynny (200 cm² dla kotłów do 30 kW, 300 cm² dla kotłów 30-60 kW). Następnie dobierz rurę (zalecana DN200) lub kanał prostokątny, który ten wymóg spełni. Pamiętaj o konieczności sprawdzenia rzeczywistego przekroju wewnętrznego, a nie nominalnej średnicy zewnętrznej.
Przeczytaj również: Buderus: co oznacza błąd A11 i jak skutecznie go naprawić?
Krok 3: Zaplanuj montaż na właściwej wysokości, z dala od instalacji wodnych
Kluczowe jest zaplanowanie montażu "zetki" w taki sposób, aby jej dolna krawędź znajdowała się nie wyżej niż 30 cm nad posadzką (lub 1 m dla kotłów na paliwo stałe). Dodatkowo, warto unikać montażu w bezpośrednim sąsiedztwie instalacji wodnych, aby zminimalizować ryzyko zamarzania rury w okresie zimowym.
