Rozdzielnica hermetyczna natynkowa: przewodnik po wyborze i montażu

Wybór odpowiedniej rozdzielnicy elektrycznej to fundament bezpiecznej i niezawodnej instalacji, szczególnie w miejscach, gdzie standardowe rozwiązania mogą nie sprostać wymaganiom środowiskowym. Rozdzielnica hermetyczna natynkowa stanowi kluczowy element ochrony aparatury modułowej przed wilgocią, pyłem i uszkodzeniami mechanicznymi. Ten artykuł to kompleksowy przewodnik, który pomoże Ci dokonać świadomego wyboru, zapewniając bezpieczeństwo i funkcjonalność na lata.

Dlaczego zwykła skrzynka elektryczna to za mało? Rola rozdzielnicy hermetycznej w bezpieczeństwie Twojego domu

Standardowe rozdzielnice, często montowane w pomieszczeniach mieszkalnych, nie są przystosowane do pracy w trudnych warunkach. Narażenie na wilgoć, pył, a nawet przypadkowe uderzenia mechaniczne może prowadzić do szeregu niebezpiecznych sytuacji. W garażu czy warsztacie kurz i wilgoć mogą powodować korozję styków, co zwiększa ryzyko zwarcia i pożaru. W takich miejscach łatwo również o przypadkowe uszkodzenie obudowy, odsłaniając niebezpieczne elementy pod napięciem. Porażenie prądem to realne zagrożenie, zwłaszcza gdy mamy do czynienia z wilgotnym środowiskiem.

Zagrożenia wynikające z montażu zwykłej rozdzielnicy w nieodpowiednich miejscach obejmują:

• Ryzyko zwarcia i pożaru: Wilgoć i pył mogą powodować zwarcia między elementami instalacji.
• Korozja aparatury: Wilgoć przyspiesza proces rdzewienia styków i elementów metalowych.
• Porażenie prądem: Uszkodzona lub nieszczelna obudowa może odsłonić elementy pod napięciem, stwarzając śmiertelne zagrożenie.
• Uszkodzenie aparatury modułowej: Mechaniczne uderzenia mogą prowadzić do awarii wyłączników, bezpieczników czy ochronników przepięć.
• Nieprawidłowe działanie urządzeń: Zanieczyszczenia mogą zakłócać pracę wrażliwych komponentów.

Rozdzielnica hermetyczna natynkowa jest pierwszą i kluczową linią obrony, która skutecznie chroni całą aparaturę modułową od wyłączników nadprądowych, przez różnicowoprądowe, aż po ochronniki przepięć przed wszelkimi szkodliwymi czynnikami zewnętrznymi. Jej konstrukcja zapewnia szczelność i wytrzymałość, które są niezbędne w wymagających warunkach.

Rozdzielnica hermetyczna natynkowa – co to jest i kiedy jej potrzebujesz?

Rozdzielnica hermetyczna natynkowa to specjalistyczna obudowa przeznaczona do montażu aparatury modułowej, która charakteryzuje się podwyższoną szczelnością i odpornością na czynniki zewnętrzne. Jej głównym zadaniem jest zapewnienie bezpiecznego i niezawodnego działania zainstalowanych w niej urządzeń, takich jak wyłączniki nadprądowe, różnicowoprądowe czy ochronniki przepięć, nawet w najbardziej wymagających środowiskach. Ogólna budowa takiej rozdzielnicy obejmuje solidną, szczelną obudowę, wewnątrz której znajduje się standardowa szyna DIN do montażu aparatury, często uzupełniona o listwy zaciskowe N+PE ułatwiające podłączenie przewodów neutralnych i ochronnych. Drzwiczki, zazwyczaj zamykane na zatrzask lub zamek, zapewniają dodatkową ochronę i estetykę.

Montaż natynkowy oznacza, że rozdzielnica jest instalowana bezpośrednio na powierzchni ściany lub innej konstrukcji, w przeciwieństwie do montażu podtynkowego, gdzie obudowa jest częściowo lub całkowicie ukryta w ścianie. Montaż natynkowy jest zazwyczaj prostszy i szybszy, a także pozwala na łatwiejszy dostęp do wnętrza rozdzielnicy w celu konserwacji lub rozbudowy. Co więcej, w przypadku rozdzielnic hermetycznych, montaż natynkowy ułatwia zachowanie wymaganej szczelności, ponieważ nie wymaga on ingerencji w strukturę ściany.

Zastosowanie rozdzielnicy hermetycznej natynkowej jest nieodzowne w wielu miejscach. Należą do nich przede wszystkim:

• Garaże: Chroni instalację przed pyłem, wilgocią i przypadkowymi uderzeniami.
• Warsztaty: Zapewnia bezpieczeństwo pracy z elektronarzędziami w zapylonym i wilgotnym środowisku.
• Piwnice: Chroni przed wilgocią i potencjalnymi zalaniami.
• Kotłownie: Zapewnia bezpieczeństwo instalacji w pomieszczeniach o podwyższonej wilgotności i temperaturze.
• Na zewnątrz budynków: Chroni instalacje zasilające oświetlenie ogrodowe, bramy automatyczne czy systemy monitoringu przed warunkami atmosferycznymi.
• Hale przemysłowe i magazynowe: Tam, gdzie panują trudne warunki pracy i istnieje ryzyko uszkodzeń mechanicznych.

Kluczowe parametry, które musisz sprawdzić przed zakupem – przewodnik po etykiecie

Wybór odpowiedniej rozdzielnicy hermetycznej natynkowej wymaga zwrócenia uwagi na kilka kluczowych parametrów technicznych, które są zazwyczaj umieszczone na etykiecie produktu. Zrozumienie tych oznaczeń pozwoli Ci dokonać świadomego zakupu i zapewnić maksymalne bezpieczeństwo instalacji.

• Stopień ochrony IP: Jest to najważniejszy parametr określający poziom ochrony obudowy przed ciałami stałymi (pierwsza cyfra) i wodą (druga cyfra). Dla zastosowań zewnętrznych i w miejscach narażonych na silne działanie wilgoci, rekomendowany jest stopień ochrony IP65. Oznacza on pełną pyłoszczelność (cyfra 6) oraz ochronę przed strumieniem wody lanym na obudowę z dowolnego kierunku (cyfra 5). Niższe stopnie ochrony, jak IP44 czy IP55, mogą być niewystarczające w warunkach silnego narażenia na wodę i pył. Norma PN-EN 60529 precyzyjnie definiuje znaczenie poszczególnych cyfr w oznaczeniu IP.
• Odporność mechaniczna IK: Parametr ten określa wytrzymałość obudowy na uderzenia mechaniczne. Wartość IK07, oznaczająca odporność na uderzenie o energii 2 dżuli (co odpowiada upadkowi młotka o masie 0,5 kg z wysokości 40 cm), jest często spotykana i stanowi dobry standard ochrony przed przypadkowymi uderzeniami, które mogą wystąpić w garażu czy warsztacie.
• Materiał wykonania: Najczęściej spotykane materiały to ABS i poliwęglan. ABS jest tworzywem wytrzymałym, odpornym na uderzenia i chemikalia. Poliwęglan jest jeszcze bardziej odporny na uszkodzenia mechaniczne i wysokie temperatury, a także często posiada lepszą odporność na promieniowanie UV, co jest kluczowe dla rozdzielnic montowanych na zewnątrz budynków, gdzie ekspozycja na słońce może powodować degradację materiału.
• Certyfikaty i normy: Upewnij się, że rozdzielnica posiada wymagane certyfikaty bezpieczeństwa i jest zgodna z obowiązującymi normami, takimi jak PN-EN. Certyfikaty te są gwarancją, że produkt został przetestowany i spełnia określone standardy jakości i bezpieczeństwa, co jest kluczowe dla instalacji elektrycznych.

Jak dobrać idealny rozmiar rozdzielnicy? Planowanie liczby modułów

Kluczowym aspektem przy wyborze rozdzielnicy hermetycznej jest odpowiednie dobranie jej rozmiaru, który jest zazwyczaj określany przez liczbę dostępnych modułów. Jeden moduł to standardowa szerokość aparatu elektrycznego wynosząca 17,5 mm, popularnie stosowana w wyłącznikach nadprądowych, różnicowoprądowych czy stycznikach. Aby obliczyć potrzebną liczbę modułów, należy zsumować liczbę wszystkich aparatów, które planujesz zainstalować w rozdzielnicy, uwzględniając zarówno te obecne, jak i te, które mogą być potrzebne w przyszłości.

Zgodnie z "złotą zasadą instalatorów", która mówi o konieczności zapewnienia rezerwy, zawsze warto wybrać rozdzielnicę o większej pojemności niż wynikałoby to z aktualnych potrzeb. Zaleca się pozostawienie około 30% wolnego miejsca na przyszłą rozbudowę instalacji. Pozwoli to uniknąć sytuacji, w której po kilku latach konieczna staje się wymiana całej rozdzielnicy z powodu braku miejsca na nowe zabezpieczenia czy dodatkowe obwody.

Na rynku dostępne są rozdzielnice jednorzędowe, które są zazwyczaj mniejsze i przeznaczone do prostszych instalacji, oraz rozdzielnice wielorzędowe, oferujące znacznie większą liczbę modułów i często lepszą organizację przewodów. Rozdzielnice wielorzędowe są szczególnie korzystne w przypadku bardziej złożonych instalacji, gdzie potrzeba rozdzielenia obwodów na kilka grup lub gdy wymagana jest większa liczba aparatury zabezpieczającej i sterującej.

Przegląd zastosowań: gdzie najczęściej montuje się rozdzielnice hermetyczne?

Rozdzielnice hermetyczne natynkowe znajdują zastosowanie w szerokim spektrum miejsc, gdzie standardowe obudowy nie zapewniają wystarczającej ochrony. Ich wszechstronność sprawia, że są one nieocenionym elementem wielu instalacji elektrycznych.

• Garaż i warsztat: W tych miejscach rozdzielnice hermetyczne są kluczowe dla bezpiecznego zasilania elektronarzędzi, oświetlenia i urządzeń warsztatowych. Chronią aparaturę przed wszechobecnym pyłem, wilgocią, a także przed przypadkowymi uszkodzeniami mechanicznymi, które są tam na porządku dziennym.
• Na zewnątrz budynku: Rozdzielnice hermetyczne doskonale sprawdzają się do zasilania oświetlenia ogrodowego, automatyki bram, systemów nawadniania czy instalacji monitoringu. Ich konstrukcja zapewnia odporność na zmienne warunki atmosferyczne, takie jak deszcz, śnieg, zmiany temperatury czy promieniowanie UV.
• Pomieszczenia "mokre" i "brudne": W piwnicach, kotłowniach, pralniach czy łazienkach, gdzie wilgotność powietrza jest podwyższona, a także w miejscach narażonych na kurz i zabrudzenia, hermetyczność rozdzielnicy jest niezbędna do zapewnienia bezpieczeństwa i zapobiegania awariom spowodowanym przez wilgoć czy pył.
• Zastosowania specjalne: Rozdzielnice hermetyczne znajdują również zastosowanie w bardziej specjalistycznych dziedzinach. Są one często wykorzystywane w instalacjach fotowoltaicznych do ochrony inwerterów i innych komponentów, a także w małych zakładach przemysłowych i rzemieślniczych, gdzie wymagana jest podwyższona ochrona aparatury przed trudnymi warunkami pracy.

Wybór producenta i dodatkowe funkcje – na co jeszcze zwrócić uwagę?

Na polskim rynku dostępnych jest wielu renomowanych producentów rozdzielnic hermetycznych natynkowych, oferujących produkty o różnym stopniu zaawansowania i w różnych przedziałach cenowych. Wśród popularnych marek, na które warto zwrócić uwagę, znajdują się między innymi Elektro-Plast Opatówek, Legrand, Hager, Eaton, Doktorvolt, Alfako Electric oraz Noark. Wybór producenta często zależy od indywidualnych preferencji, budżetu oraz specyficznych wymagań danej instalacji, jednak zawsze warto stawiać na sprawdzone marki gwarantujące jakość i bezpieczeństwo.

Oprócz podstawowych parametrów technicznych, warto rozważyć również dodatkowe funkcje i elementy wyposażenia, które mogą znacząco wpłynąć na komfort użytkowania i montażu rozdzielnicy. Transparentne (dymione) drzwiczki to praktyczne rozwiązanie, które pozwala na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy, co jest szczególnie przydatne w miejscach trudno dostępnych. Możliwość plombowania rozdzielnicy zwiększa bezpieczeństwo, uniemożliwiając nieautoryzowany dostęp do wnętrza. Niektóre modele wyposażone są również w zamek, co dodatkowo zabezpiecza zawartość.

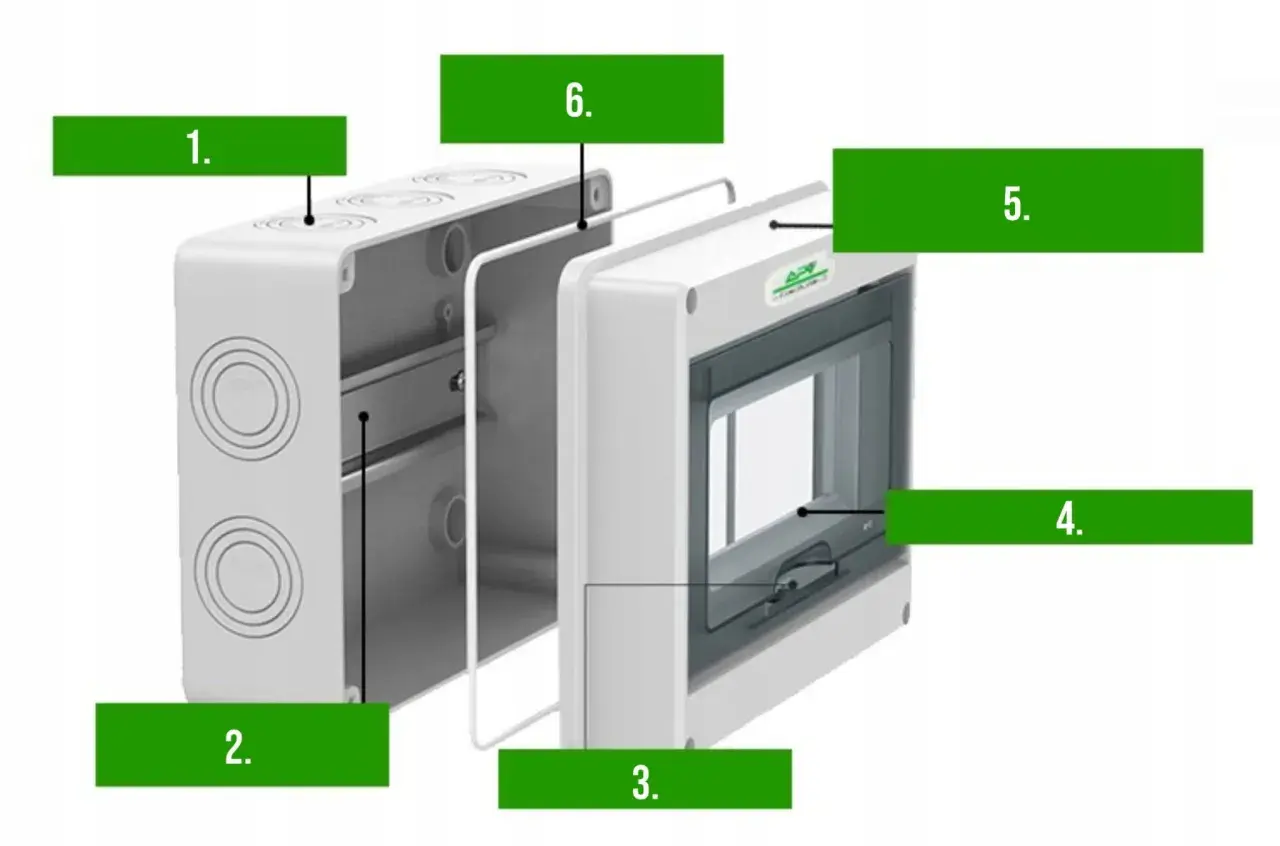

Standardowe wyposażenie większości rozdzielnic hermetycznych obejmuje szynę montażową TH35 (DIN), która służy do mocowania aparatury modułowej, oraz listwy zaciskowe N+PE. Szyna DIN jest uniwersalnym standardem, zapewniającym kompatybilność z większością dostępnych na rynku urządzeń. Listwy zaciskowe N+PE (neutralny i ochronny) ułatwiają estetyczne i bezpieczne podłączenie przewodów, co jest kluczowe dla prawidłowego funkcjonowania instalacji.

Najczęstsze błędy przy montażu i jak ich uniknąć?

Prawidłowy montaż rozdzielnicy hermetycznej natynkowej jest równie ważny jak jej odpowiedni dobór. Niewłaściwe wykonanie instalacji może prowadzić do utraty szczelności, a co za tym idzie, do obniżenia poziomu ochrony i zwiększenia ryzyka awarii. Oto najczęstsze błędy, których należy unikać:

• Niewłaściwe wprowadzenie przewodów: To jeden z najczęstszych błędów, który bezpośrednio wpływa na utratę szczelności IP. Przewody powinny być wprowadzane przez dedykowane otwory z zastosowaniem odpowiednich dławików kablowych, które zapewniają szczelność i chronią przewody przed przetarciem. Wprowadzanie przewodów "na siłę" lub przez nieprzeznaczone do tego otwory jest niedopuszczalne.
• Brak dławików kablowych: Dławiki kablowe pełnią kluczową rolę w zachowaniu hermetyczności rozdzielnicy. Zapewniają one nie tylko szczelność połączenia, ale także chronią przewody przed nadmiernym naprężeniem i uszkodzeniami mechanicznymi, które mogłyby wystąpić podczas eksploatacji. Ich brak lub niewłaściwy dobór to prosta droga do problemów ze szczelnością.
• Montaż na niestabilnej lub nierównej powierzchni: Rozdzielnica hermetyczna powinna być montowana na stabilnej, równej i odpowiednio przygotowanej powierzchni. Montaż na nierównym podłożu może prowadzić do deformacji obudowy, co z kolei skutkuje utratą szczelności, a nawet może doprowadzić do uszkodzenia wewnętrznej aparatury. Należy zadbać o odpowiednie mocowanie rozdzielnicy, zapewniające jej stabilność.

Aby zapewnić długotrwałą i bezpieczną pracę rozdzielnicy, należy przestrzegać instrukcji montażu dostarczonej przez producenta, stosować odpowiednie narzędzia i materiały, a także upewnić się, że wszystkie połączenia są wykonane zgodnie ze sztuką instalatorską. W razie wątpliwości, warto zlecić montaż wykwalifikowanemu elektrykowi.

Inwestycja w bezpieczeństwo: jak wybrać rozdzielnicę, która posłuży przez lata?

Wybór rozdzielnicy hermetycznej natynkowej to nie tylko kwestia zakupu kolejnego elementu instalacji elektrycznej, ale przede wszystkim świadoma inwestycja w bezpieczeństwo Twojego domu, warsztatu czy posesji. Zrozumienie kluczowych parametrów, takich jak stopień ochrony IP, odporność mechaniczna IK, jakość materiału wykonania, a także odpowiednie zaplanowanie liczby modułów z myślą o przyszłości, pozwoli Ci dokonać wyboru, który zapewni niezawodność i spokój na wiele lat.

Pamiętaj, że rozdzielnica hermetyczna chroni serce Twojej instalacji elektrycznej aparaturę modułową. Wybierając produkt wysokiej jakości od renomowanego producenta, minimalizujesz ryzyko kosztownych awarii, potencjalnych zagrożeń pożarowych czy porażenia prądem. Nie oszczędzaj na bezpieczeństwie postaw na rozwiązanie, które sprawdzi się nawet w najtrudniejszych warunkach i będzie służyć Ci niezawodnie przez długi czas.
