W świecie elektryki, precyzja jest kluczowa. Zrozumienie podstawowych parametrów, takich jak przekrój i średnica przewodu, jest niezbędne nie tylko dla profesjonalistów, ale także dla każdego, kto zajmuje się instalacjami elektrycznymi w domu. W tym artykule przyjrzymy się bliżej tym dwóm pojęciom, wyjaśnimy ich wzajemne zależności i pokażemy, dlaczego właściwy dobór przewodów to gwarancja bezpieczeństwa.
Kluczowe informacje o przekroju i średnicy przewodu
- Przekrój (S) to pole powierzchni żyły przewodzącej prąd, wyrażane w mm², kluczowe dla obciążalności.
- Średnica (d) to odległość między dwoma najdalszymi punktami na obwodzie żyły, mierzy się ją w mm.
- Zbyt mały przekrój prowadzi do przegrzewania, ryzyka awarii i pożaru instalacji.
- Wzór na obliczenie przekroju ze średnicy to S = (π * d²) / 4.
- Nominalny przekrój przewodu jest określany przez jego rezystancję, nie tylko geometrię.
- Zawsze mierz średnicę żyły bez izolacji i wybieraj przewody od sprawdzonych producentów.
Dlaczego pomylenie średnicy z przekrojem to prosty przepis na katastrofę?
W świecie elektryki, gdzie każdy milimetr i każdy amper mają znaczenie, pomyłka w podstawowych parametrach może mieć katastrofalne skutki. Mylenie średnicy przewodu z jego przekrojem to jeden z tych błędów, który może doprowadzić do realnych zagrożeń. Dlaczego tak się dzieje? Ponieważ to właśnie przekrój przewodu, a nie jego średnica, decyduje o tym, jak bezpiecznie i efektywnie może on przewodzić prąd elektryczny. Niewłaściwy dobór, wynikający z tej pomyłki, to prosta droga do przegrzewania się instalacji, uszkodzenia urządzeń, a w najgorszym wypadku do pożaru.
Przekrój a bezpieczeństwo instalacji: co musisz wiedzieć, zanim zaczniesz prace?

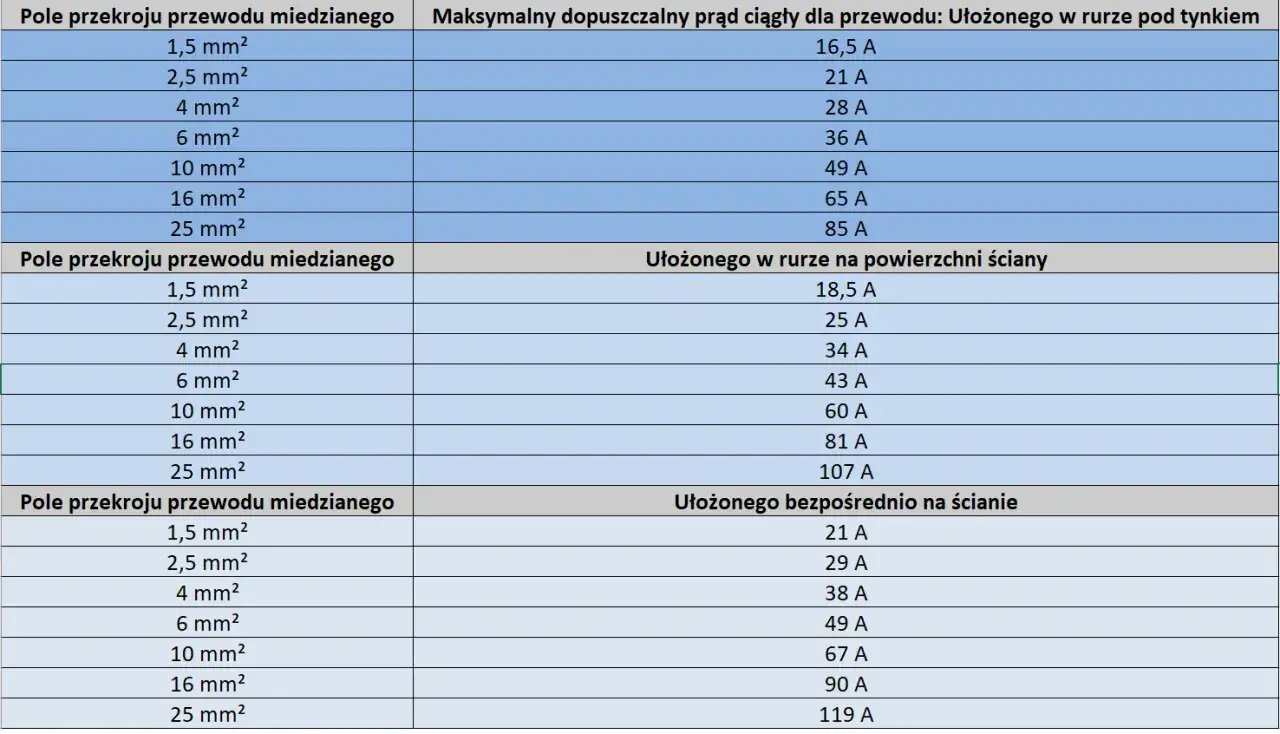

Bezpieczeństwo instalacji elektrycznej to priorytet. Każdy przewód, zanim zostanie użyty, musi być dobrany do obciążenia, jakie będzie przenosił. Kluczowym parametrem, który to umożliwia, jest jego przekrój. Jest to nic innego jak pole powierzchni żyły przewodzącej prąd. Im większy przekrój, tym większą obciążalność prądową ma przewód, czyli tym więcej prądu może bezpiecznie przewodzić bez nadmiernego nagrzewania. Niedoszacowanie tej wartości, na przykład poprzez wybranie przewodu o zbyt małym przekroju, jest jak próba przepuszczenia całego ruchu z autostrady przez wąską uliczkę prowadzi to do zatorów i przegrzewania. Dlatego tak ważne jest, aby przed rozpoczęciem jakichkolwiek prac instalacyjnych, upewnić się, że rozumiemy tę podstawową zależność.

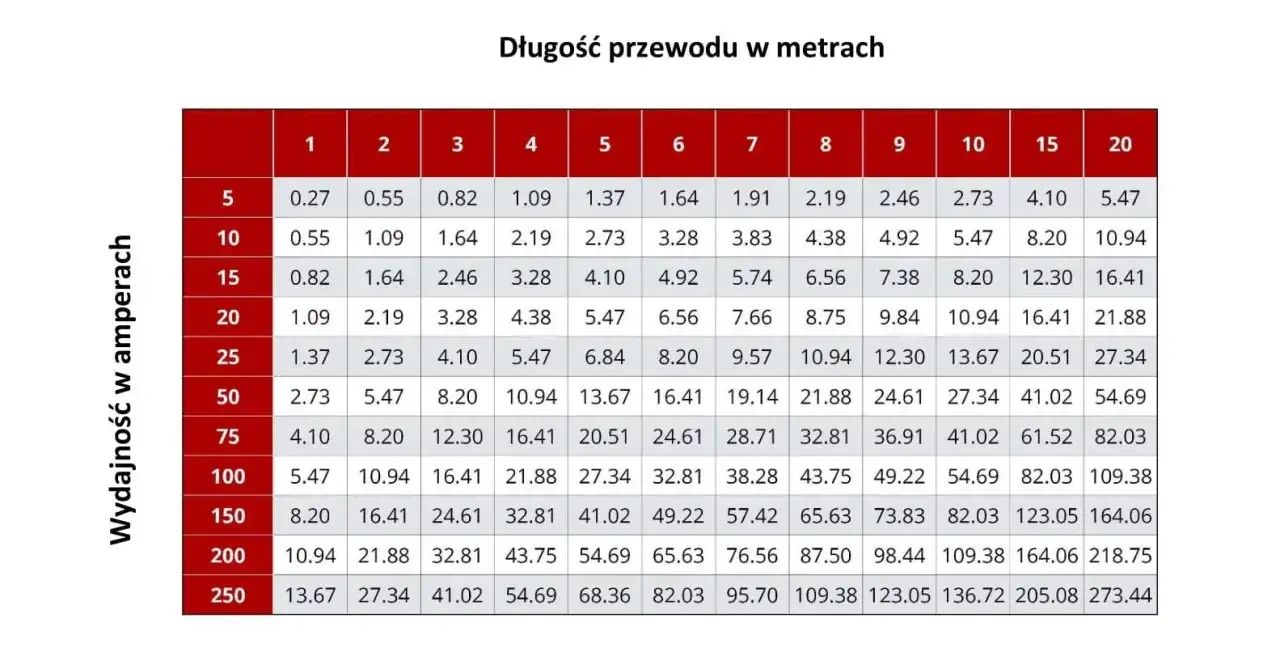

Spadek napięcia i ryzyko pożaru – realne konsekwencje złego doboru przewodu
Konsekwencje wyboru przewodu o nieodpowiednim przekroju mogą być bardzo poważne. Kiedy prąd płynie przez przewód o zbyt małym przekroju, napotyka na większy opór. Ten zwiększony opór prowadzi do dwóch niebezpiecznych zjawisk. Po pierwsze, obserwujemy spadek napięcia. Oznacza to, że do urządzeń dociera mniejsze napięcie niż powinno, co objawia się słabszym świeceniem żarówek czy mniejszą wydajnością sprzętów AGD. Po drugie, i co ważniejsze, ten nadmierny opór powoduje wydzielanie się dużej ilości ciepła. Przewód zaczyna się nagrzewać, co może doprowadzić do stopienia izolacji. Stopiona izolacja z kolei stwarza ryzyko zwarcia, iskrzenia, a w skrajnych przypadkach pożaru. To nie jest tylko kwestia estetyki czy "działania" instalacji, to przede wszystkim kwestia bezpieczeństwa życia i mienia.

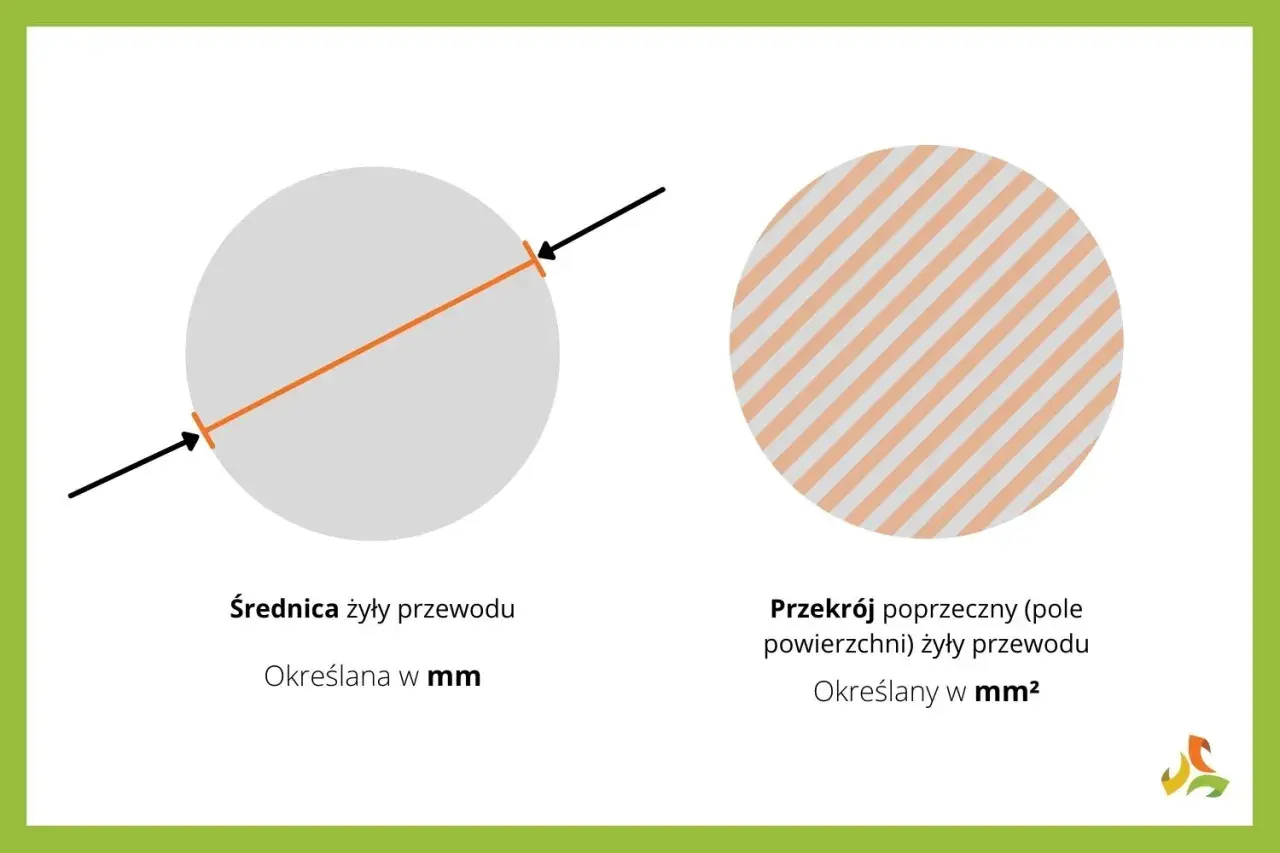

Przekrój a średnica – poznaj fundamentalne różnice, by mówić językiem fachowców
Aby prawidłowo dobrać przewód i uniknąć potencjalnych zagrożeń, musimy jasno rozróżnić dwa podstawowe pojęcia: średnicę i przekrój. Choć są ze sobą powiązane, reprezentują zupełnie inne miary i mają odmienne znaczenie w kontekście instalacji elektrycznych. Zrozumienie tej różnicy pozwoli nam nie tylko na bezpieczne prowadzenie prac, ale także na swobodne posługiwanie się terminologią techniczną.
Co to jest średnica przewodu? Definicja i sposób pomiaru suwmiarką
Średnica (d) przewodu to, mówiąc najprościej, odległość między dwoma najdalszymi punktami na obwodzie przekroju poprzecznego żyły przewodzącej prąd. Jest to miara geometryczna, wyrażana w milimetrach (mm). Do jej precyzyjnego zmierzenia najczęściej używamy suwmiarki. Ważne jest, aby pamiętać, że mierzymy samą żyłę przewodzącą czyli miedź lub aluminium a nie izolację, która ją otacza. Pomiar średnicy jest prosty, ale sam w sobie nie mówi nam wszystkiego o zdolności przewodu do przenoszenia prądu.
Czym jest przekrój i dlaczego to on jest kluczowym parametrem w elektryce?
Przekrój (S) to parametr, który ma fundamentalne znaczenie w elektrotechnice. Jest to pole powierzchni przekroju poprzecznego żyły przewodzącej prąd, wyrażane w milimetrach kwadratowych (mm²). To właśnie ta wartość na przykład 1,5 mm², 2,5 mm² czy 4 mm² jest podawana przez producentów na etykietach przewodów i stanowi podstawę doboru kabla do konkretnego zastosowania. Dlaczego przekrój jest tak ważny? Ponieważ zdolność przewodu do bezpiecznego przewodzenia prądu, czyli jego obciążalność prądowa, jest wprost proporcjonalna do jego pola przekroju. Im większy przekrój, tym mniejszy opór dla prądu i tym większa zdolność do przenoszenia obciążeń bez ryzyka przegrzania. Dlatego właśnie to przekrój, a nie średnica, jest kluczowym parametrem przy projektowaniu i wykonywaniu instalacji elektrycznych.
Jak w 3 prostych krokach obliczyć przekrój przewodu znając jego średnicę?
Czasami zdarza się, że musimy zweryfikować parametry przewodu, który mamy pod ręką, a jedyną dostępną miarą jest jego średnica. Na szczęście, dzięki prostemu wzorowi matematycznemu, możemy łatwo obliczyć jego przekrój. Ta umiejętność może okazać się bardzo przydatna, zwłaszcza gdy chcemy upewnić się, czy dany przewód spełnia wymogi bezpieczeństwa.
Wzór matematyczny, który musisz znać: S = (π * d²) / 4
Podstawą do obliczenia przekroju przewodu jest wzór na pole koła. Ponieważ przekrój żyły przewodzącej jest kołem, możemy zastosować następujący wzór: S = (π * d²) / 4. W tym wzorze:
- S oznacza pole przekroju, które chcemy obliczyć (w mm²).
- π (pi) to stała matematyczna, której przybliżona wartość wynosi 3,14.
- d to zmierzona średnica żyły przewodzącej (w mm), którą należy podnieść do kwadratu (pomnożyć przez siebie).
Obliczamy krok po kroku: praktyczny przykład dla przewodu o zmierzonej średnicy
Wyobraźmy sobie, że zmierzyliśmy średnicę żyły przewodu i uzyskaliśmy wynik 1,38 mm. Chcemy dowiedzieć się, jaki jest jego nominalny przekrój. Postępujemy według poniższych kroków:
- Zmierz średnicę: W naszym przykładzie zmierzona średnica (d) wynosi 1,38 mm.
- Podstaw wartości do wzoru: Używamy wzoru S = (π * d²) / 4. Podstawiamy nasze wartości: S = (3,14 * (1,38 mm)²) / 4.
- Oblicz wynik: Najpierw obliczamy kwadrat średnicy: 1,38² ≈ 1,9044. Następnie mnożymy przez π: 3,14 * 1,9044 ≈ 5,98. Na koniec dzielimy przez 4: 5,98 / 4 ≈ 1,495 mm².
Jak widać, wynik obliczeń (około 1,495 mm²) jest bardzo zbliżony do nominalnego przekroju 1,5 mm². Pokazuje to, jak precyzyjnie możemy określić parametry przewodu, znając jego średnicę i stosując podstawowy wzór matematyczny.
Zależność, która decyduje o wszystkim: Przekrój a zdolność przewodzenia prądu
Zrozumienie, dlaczego przekrój przewodu jest tak kluczowy dla jego zdolności do przewodzenia prądu, jest fundamentalne dla każdego, kto zajmuje się elektryką. Można to porównać do przepływu ruchu drogowego im szersza droga, tym więcej pojazdów może nią bezpiecznie przejechać. W przypadku prądu elektrycznego, większy przekrój żyły oznacza mniejszy opór, a co za tym idzie, mniejsze nagrzewanie i większą obciążalność.
Dlaczego im większy przekrój, tym "szersza autostrada" dla prądu?
Wyobraźmy sobie prąd elektryczny jako strumień elektronów poruszających się po przewodzie. Im większa jest "średnica" tego strumienia, czyli im większy jest przekrój żyły, tym mniej miejsca zajmują elektrony i tym łatwiej mogą się poruszać. Mniejszy opór dla przepływu prądu oznacza, że przewód mniej się nagrzewa. To trochę tak, jakbyśmy porównali przepływ wody przez wąską rurkę do przepływu przez szeroką rurę w szerszej rurze woda płynie swobodniej i z mniejszym oporem. Dlatego właśnie większy przekrój przewodu pozwala na bezpieczne przenoszenie większych obciążeń prądowych, bez ryzyka przegrzania i uszkodzenia instalacji.
Rezystancja a normy: dlaczego rzeczywisty przekrój może różnić się od nominalnego?
Warto zaznaczyć, że przynależność przewodu do określonego typoszeregu, na przykład 1,5 mm² czy 2,5 mm², jest często określana na podstawie jego rezystancji elektrycznej, a nie wyłącznie jego geometrycznego przekroju. Postęp technologiczny w produkcji miedzi, która jest najczęściej stosowanym materiałem przewodzącym, pozwala na uzyskanie wymaganej, niskiej rezystancji przy nieco mniejszym przekroju geometrycznym niż kiedyś. Oznacza to, że przewód, który kupujemy, może mieć nieznacznie mniejszy przekrój geometryczny niż deklarowany nominalnie, ale nadal spełniać normy dotyczące rezystancji. Z tego powodu, jak podaje serwis kwant.net.pl, zawsze warto wybierać przewody od sprawdzonych producentów, którzy gwarantują zgodność z normami i bezpieczeństwo użytkowania.
Gotowa ściągawka: Tabela najpopularniejszych przekrojów i odpowiadających im średnic
Dla ułatwienia, przygotowałem tabelę, która prezentuje najczęściej spotykane przekroje przewodów wraz z ich przybliżonymi średnicami żyły. Jest to szybka referencja, która może pomóc w codziennej pracy lub podczas planowania domowych instalacji.
| Nominalny przekrój (mm²) | Przybliżona średnica żyły (mm) |
|---|---|
| 1,5 | Około 1,38 |
| 2,5 | Około 1,78 |
| 4 | Około 2,26 |
| 6 | Około 2,76 |
| 10 | Około 3,57 |
Przewody 1,5 mm², 2,5 mm², 4 mm² – jakie są ich rzeczywiste średnice?
Powyższa tabela pokazuje, że nawet dla standardowych przekrojów, takich jak 1,5 mm², 2,5 mm² czy 4 mm², rzeczywista średnica żyły przewodzącej jest wartością mniejszą. Podane średnice są wartościami przybliżonymi i dotyczą samej żyły miedzianej, bez uwzględnienia izolacji. Tabela ta ma służyć jako szybka pomoc i orientacja, jednak zawsze warto pamiętać, że dokładne parametry przewodu są określone przez jego producenta i powinny być zgodne z obowiązującymi normami.
Jak odczytywać oznaczenia na przewodach, aby uniknąć pomyłki?
Klucz do uniknięcia pomyłek przy doborze przewodów tkwi w prawidłowym odczytywaniu ich oznaczeń. Producenci na izolacji przewodów zawsze umieszczają informację o nominalnym przekroju, na przykład "3x2,5 mm²", co oznacza trzy żyły o przekroju 2,5 mm² każda. Nigdy nie znajdziemy tam informacji o średnicy żyły. Dlatego tak ważne jest, aby polegać na tych oznaczeniach i wybierać przewody od renomowanych firm. Dzięki temu mamy pewność, że kupujemy produkt zgodny z deklarowanymi parametrami i spełniający wymogi bezpieczeństwa.
Najczęstsze błędy i mity, przez które Twoja instalacja może być zagrożona
W świecie elektryki, podobnie jak w wielu innych dziedzinach, krąży wiele mitów i powszechnych błędów, które mogą prowadzić do niebezpiecznych sytuacji. Świadomość tych pułapek jest równie ważna, jak znajomość podstawowych zasad. W tej sekcji rozwiejemy najpopularniejsze wątpliwości i uchronimy Cię przed kosztownymi w skutkach pomyłkami.
Mit: "Przekrój 2,5 to to samo, co średnica 2,5 mm". Demaskujemy niebezpieczny błąd
To jeden z najbardziej niebezpiecznych mitów, z jakim można się spotkać. Twierdzenie, że przekrój 2,5 mm² jest tym samym, co średnica 2,5 mm, jest fundamentalnym błędem. Jak już wielokrotnie podkreślaliśmy, przekrój to pole powierzchni (wyrażane w mm²), a średnica to długość (wyrażana w mm). Te dwie wartości nie mogą być ze sobą tożsame. Gdybyśmy mieli przewód o średnicy 2,5 mm, jego przekrój obliczony ze wzoru S = (π * d²) / 4 wyniósłby około 4,9 mm². To znacznie więcej niż nominalne 2,5 mm², co oznacza, że przewód o średnicy 2,5 mm miałby znacznie większą obciążalność prądową i byłby "przewymiarowany" do zastosowań, gdzie wystarczyłby przekrój 2,5 mm².
Przeczytaj również: Koza do rekuperacji: jakie wybrać, jak działa i co warto wiedzieć?
Błąd: Mierzenie średnicy razem z izolacją. Jak poprawnie przygotować przewód do pomiaru?
Kolejnym częstym błędem jest mierzenie średnicy przewodu wraz z jego izolacją. Należy pamiętać, że izolacja nie przewodzi prądu. Jej grubość ma znaczenie dla bezpieczeństwa w sensie ochrony przed porażeniem i uszkodzeniami mechanicznymi, ale nie wpływa na zdolność przewodu do przenoszenia prądu. Aby poprawnie zmierzyć średnicę żyły przewodzącej, należy ostrożnie usunąć niewielki fragment izolacji z końca przewodu. Dopiero tak przygotowaną, gołą żyłę (miedzianą lub aluminiową) mierzymy za pomocą suwmiarki. Tylko taki pomiar pozwoli nam na prawidłowe obliczenie przekroju i ocenę parametrów przewodu.
