Wybór i prawidłowy montaż puszek łączeniowych to często niedoceniane aspekty budowy bezpiecznej i funkcjonalnej instalacji elektrycznej. Choć mogą wydawać się drobnym elementem, ich rola w ochronie połączeń przewodów, zapewnieniu bezpieczeństwa domowników oraz zgodności z normami jest nie do przecenienia. Ten artykuł przeprowadzi Cię przez kluczowe informacje dotyczące puszek łączeniowych, od ich podstawowych funkcji, przez rodzaje i parametry, aż po praktyczne wskazówki dotyczące montażu i unikania najczęstszych błędów.
Według danych IHE24, puszki elektryczne są kluczowym elementem osprzętu instalacyjnego, którego głównym zadaniem jest ochrona połączeń przewodów elektrycznych przed uszkodzeniami mechanicznymi, wilgocią i pyłem, a także zabezpieczenie użytkowników przed przypadkowym porażeniem.
Dlaczego prawidłowy dobór puszki łączeniowej to fundament bezpiecznej instalacji?
Prawidłowy dobór puszki łączeniowej jest absolutnie krytyczny dla bezpieczeństwa całej instalacji elektrycznej. Te niewielkie, lecz niezwykle ważne elementy pełnią rolę ochronnej obudowy dla połączeń przewodów. Ich głównym zadaniem jest izolowanie tych połączeń od otoczenia, co zapobiega wielu potencjalnym zagrożeniom. Przede wszystkim chronią przed uszkodzeniami mechanicznymi uderzeniami, zgnieceniami czy przecięciami, które mogłyby doprowadzić do zwarcia. Równie istotna jest ochrona przed wilgocią i pyłem, które wnikając do połączeń, mogą powodować korozję, utratę kontaktu, a w skrajnych przypadkach zapłon. Puszki łączeniowe stanowią również barierę fizyczną, zabezpieczającą przed przypadkowym dotknięciem przewodów pod napięciem, co jest kluczowe dla ochrony przed porażeniem prądem. Zgodność z normami, takimi jak PN-EN 60670-1, jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją, że puszka została zaprojektowana i wykonana z myślą o maksymalnym bezpieczeństwie użytkowników i trwałości instalacji.
Czym jest puszka łączeniowa i do czego właściwie służy w Twoim domu?
Kluczowa rola: Ochrona połączeń i Twoje bezpieczeństwo

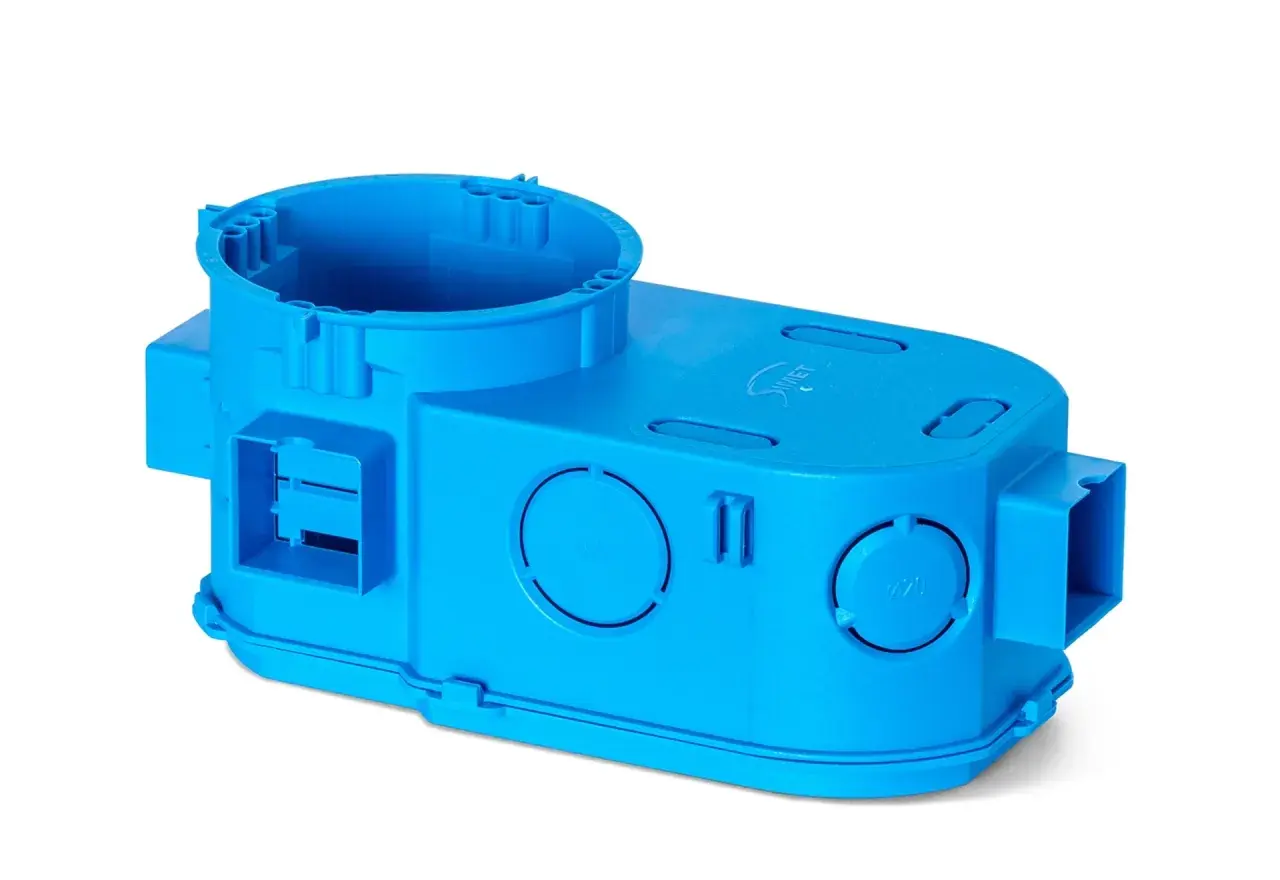

Puszka łączeniowa to podstawowy element osprzętu instalacyjnego, który pełni fundamentalną rolę w każdej instalacji elektrycznej. Jej głównym zadaniem jest zapewnienie bezpiecznego i trwałego schronienia dla połączeń wykonanych między poszczególnymi przewodami elektrycznymi. Chroni te newralgiczne punkty przed wszelkiego rodzaju uszkodzeniami mechanicznymi, które mogłyby naruszyć ciągłość obwodu lub spowodować zwarcie. Ponadto, skutecznie izoluje połączenia od wpływu wilgoci i pyłu, które są częstymi przyczynami awarii i degradacji instalacji. Co najważniejsze, puszka stanowi fizyczną barierę, która zapobiega przypadkowemu dotknięciu przewodów pod napięciem, chroniąc tym samym domowników przed niebezpiecznym porażeniem prądem. Jest to zatem nie tylko element porządkujący instalację, ale przede wszystkim gwarant bezpieczeństwa.
Puszka łączeniowa a puszka rozgałęźna – czy to na pewno to samo?
Często w potocznym języku terminy "puszka łączeniowa" i "puszka rozgałęźna" są używane zamiennie, co może prowadzić do pewnego zamieszania. Choć obie pełnią funkcję ochronną dla połączeń elektrycznych, istnieje między nimi subtelna różnica. Puszka rozgałęźna jest w istocie specyficznym typem puszki łączeniowej, której głównym celem jest nie tylko bezpieczne połączenie przewodów, ale przede wszystkim ich rozgałęzienie, czyli podzielenie jednego obwodu na kilka odgałęzień. Można więc powiedzieć, że każda puszka rozgałęźna jest puszką łączeniową, ale nie każda puszka łączeniowa musi służyć do rozgałęziania obwodów. W praktyce jednak, ze względu na podobieństwo funkcji i konstrukcji, producenci i instalatorzy często stosują te nazwy zamiennie, koncentrując się na parametrach i przeznaczeniu konkretnego modelu.
Rodzaje puszek łączeniowych – przewodnik po dostępnych rozwiązaniach
Puszki podtynkowe: Kiedy estetyka ma pierwszorzędne znaczenie
Puszki podtynkowe to rozwiązanie, które doskonale wpisuje się w nowoczesne aranżacje wnętrz, gdzie estetyka odgrywa kluczową rolę. Montowane są one wewnątrz ścian zarówno tych tradycyjnych, murowanych, jak i w ścianach wykonanych z płyt kartonowo-gipsowych. Pozwala to na całkowite ukrycie instalacji elektrycznej, dzięki czemu widoczne są jedynie gniazdka, włączniki czy punkty świetlne. Standardowe wymiary puszek podtynkowych to średnica 60 mm, co ułatwia ich montaż w standardowych puszkach instalacyjnych. Oferowane są zazwyczaj w dwóch głównych głębokościach: 40 mm oraz 60 mm, co pozwala dopasować je do grubości ścian i ilości potrzebnych połączeń. Wybór odpowiedniej głębokości jest ważny, aby zapewnić wystarczającą przestrzeń na swobodne ułożenie przewodów.
Puszki natynkowe: Gdzie liczy się prostota montażu i łatwy dostęp
Puszki natynkowe to praktyczne i uniwersalne rozwiązanie, które znajduje zastosowanie wszędzie tam, gdzie liczy się przede wszystkim prostota montażu i łatwy dostęp do połączeń. W przeciwieństwie do puszek podtynkowych, te montuje się bezpośrednio na powierzchni ściany, co eliminuje potrzebę kucia i znacząco przyspiesza prace instalacyjne. Są one idealnym wyborem do pomieszczeń, gdzie estetyka nie jest priorytetem, takich jak garaże, piwnice, warsztaty, kotłownie czy hale przemysłowe. Łatwy dostęp do wnętrza puszki ułatwia również późniejsze modyfikacje instalacji, dodawanie nowych obwodów czy przeprowadzanie prac serwisowych. Puszki natynkowe występują w wielu rozmiarach i kształtach, co pozwala dopasować je do specyficznych potrzeb danej instalacji.
Puszki hermetyczne: Niezbędna tarcza przed wodą i pyłem na zewnątrz i w łazience
W miejscach, gdzie instalacja elektryczna jest narażona na działanie wilgoci, deszczu, kurzu lub bezpośredniego kontaktu z wodą, niezastąpione okazują się puszki hermetyczne. Są one projektowane tak, aby zapewnić najwyższy stopień ochrony przed czynnikami zewnętrznymi. Kluczowym parametrem tych puszek jest stopień ochrony IP (Ingress Protection), który określa ich odporność na wnikanie ciał stałych i wody. Oznaczenia takie jak IP55, IP65 czy IP68 świadczą o bardzo wysokim poziomie zabezpieczenia. Puszki hermetyczne są często wyposażone w specjalne dławice kablowe, które zapewniają szczelne przejście przewodów przez obudowę, zapobiegając dostawaniu się wilgoci i pyłu do wnętrza. Są one niezbędne do bezpiecznego montażu instalacji na zewnątrz budynków, w łazienkach, kuchniach, a także w obiektach przemysłowych o trudnych warunkach środowiskowych.
Specjalistyczne rozwiązania: Puszki do ścian g-k i bezhalogenowe
Rynek oferuje również specjalistyczne rozwiązania, które odpowiadają na specyficzne potrzeby instalacyjne. Puszki przeznaczone do montażu w ścianach z płyt kartonowo-gipsowych (g-k) często posiadają specjalne "pazurki" lub systemy mocowania, które zapewniają stabilne i pewne osadzenie puszki w pustej przestrzeni ściany. Zapobiegają one wysuwaniu się puszki i zapewniają jej trwałe połączenie z konstrukcją ściany. Inną ważną grupą są puszki bezhalogenowe. Wykonane są one z materiałów, które w przypadku pożaru nie wydzielają toksycznych gazów ani kwasów, co znacząco zwiększa bezpieczeństwo w budynkach użyteczności publicznej, takich jak szpitale, szkoły czy centra handlowe. Ich zastosowanie jest kluczowe tam, gdzie priorytetem jest minimalizacja ryzyka związanego z pożarem i jego skutkami.
Jak czytać oznaczenia? Kluczowe parametry, które musisz znać przed zakupem
Stopień ochrony IP (IP44, IP55, IP68) – co oznacza i jaki wybrać do konkretnego pomieszczenia?
Stopień ochrony IP to jeden z najważniejszych parametrów, który musisz wziąć pod uwagę przy wyborze puszki łączeniowej, szczególnie jeśli instalacja będzie znajdować się w miejscach narażonych na działanie wilgoci lub pyłu. Oznaczenie IP składa się z dwóch cyfr. Pierwsza cyfra informuje o poziomie ochrony przed ciałami stałymi (np. pyłem), a druga o poziomie ochrony przed wodą. Przykładowo, IP20 oznacza ochronę przed ciałami stałymi większymi niż 12,5 mm i brak ochrony przed wodą jest to podstawowy stopień, odpowiedni dla suchych pomieszczeń mieszkalnych. IP44 zapewnia ochronę przed ciałami stałymi większymi niż 1 mm oraz przed bryzgami wody z dowolnego kierunku, co czyni go odpowiednim do łazienek, ale tylko w strefach, gdzie nie ma bezpośredniego kontaktu z wodą. IP55 chroni przed pyłem w ilościach, które nie zakłócają działania urządzenia, oraz przed strumieniem wody, co sprawia, że jest dobrym wyborem do kuchni czy garaży. Najwyższe stopnie, takie jak IP65 (ochrona przed pyłem i silnym strumieniem wody) czy IP68 (ochrona przed pyłem i zanurzeniem w wodzie), są przeznaczone do zastosowań zewnętrznych, w miejscach narażonych na intensywne opady, a nawet pod wodą.
Materiał wykonania: Standardowe tworzywo, poliwęglan czy materiał bezhalogenowy?
Materiał, z którego wykonana jest puszka, ma bezpośredni wpływ na jej właściwości i zastosowanie. Najczęściej spotykane są puszki wykonane z tworzyw sztucznych, takich jak polipropylen czy polistyren. Są one lekkie, łatwe w obróbce i stosunkowo tanie, ale mogą być mniej odporne na uszkodzenia mechaniczne i promieniowanie UV. Poliwęglan jest materiałem znacznie bardziej wytrzymałym mechanicznie i odpornym na wysokie temperatury, co czyni go dobrym wyborem do bardziej wymagających zastosowań. Szczególną grupę stanowią materiały bezhalogenowe. Ich kluczową zaletą jest brak wydzielania toksycznych gazów i kwasów podczas pożaru, co jest niezwykle ważne w budynkach użyteczności publicznej, gdzie bezpieczeństwo przeciwpożarowe jest priorytetem. Wybór materiału powinien być podyktowany warunkami, w jakich puszka będzie pracować, oraz wymogami bezpieczeństwa.
Wymiary i głębokość puszki – jak dobrać, by uniknąć "upychania" przewodów?
Wybór odpowiednich wymiarów i głębokości puszki jest kluczowy dla zapewnienia nie tylko estetycznego, ale przede wszystkim bezpiecznego wykonania połączeń. Zbyt mała puszka zmusza do "upychania" przewodów, co może prowadzić do ich uszkodzenia, przegrzewania się połączeń, a w konsekwencji do awarii lub pożaru. Wystarczająca przestrzeń wewnątrz puszki pozwala na swobodne ułożenie przewodów, zapewnia odpowiednią wentylację (nawet w zamkniętej obudowie) i ułatwia przyszłe prace serwisowe lub modyfikacje instalacji. Standardowe puszki podtynkowe mają średnicę 60 mm i głębokość 40 mm lub 60 mm, ale dostępne są również większe modele. Zawsze warto oszacować ilość i grubość przewodów, które będą łączone, i wybrać puszkę o odpowiednim zapasie przestrzeni.
Dławice kablowe – mały detal, który decyduje o szczelności instalacji
Dławice kablowe to niewielkie, lecz niezwykle istotne elementy, szczególnie w przypadku puszek hermetycznych. Ich głównym zadaniem jest zapewnienie szczelnego przejścia przewodów przez obudowę puszki. Prawidłowo zamontowana dławica zapobiega wnikaniu wilgoci, pyłu i innych zanieczyszczeń do wnętrza puszki, co jest kluczowe dla utrzymania wysokiego stopnia ochrony IP i zapewnienia długotrwałej niezawodności połączeń. Dławice występują w różnych rozmiarach, aby dopasować je do średnicy wprowadzanych kabli. Niewłaściwe lub brak uszczelnienia dławic może zniweczyć zalety puszki hermetycznej, prowadząc do korozji styków i awarii instalacji, nawet w pozornie bezpiecznym środowisku.
Montaż puszki łączeniowej krok po kroku – praktyczny poradnik
Krok 0: Bezpieczeństwo przede wszystkim – jak przygotować miejsce pracy i wyłączyć zasilanie?
Zanim przystąpisz do jakichkolwiek prac związanych z montażem puszki elektrycznej, absolutnym priorytetem jest zapewnienie bezpieczeństwa. Oznacza to przede wszystkim całkowite odłączenie zasilania elektrycznego dla obwodu, w którym będziesz pracować. Najlepiej zrobić to na poziomie tablicy rozdzielczej, wyłączając odpowiedni bezpiecznik. Po wyłączeniu zasilania, zawsze należy sprawdzić brak napięcia za pomocą próbnika napięcia nigdy nie zakładaj, że obwód jest bezpieczny. Przygotuj również wszystkie niezbędne narzędzia: ściągacz izolacji do przewodów, kombinerki, odpowiednie wkrętaki (izolowane!), a także ewentualnie młotek i dłuto do przygotowania otworu pod puszkę podtynkową. Nie zapomnij o środkach ochrony osobistej, takich jak rękawice ochronne i okulary.
Krok 1: Osadzanie puszki podtynkowej i montaż modelu natynkowego
Proces montażu różni się w zależności od typu puszki. W przypadku puszek podtynkowych, pierwszym krokiem jest wykucie w ścianie otworu o odpowiednich wymiarach, dopasowanego do rozmiaru puszki. Po usunięciu nadmiaru materiału i oczyszczeniu otworu, puszkę osadza się w zaprawie lub gipsie, dbając o jej wypoziomowanie i stabilne zamocowanie. W przypadku puszek natynkowych, proces jest prostszy: należy oznaczyć na ścianie punkty wiercenia, wywiercić otwory, włożyć kołki rozporowe, a następnie przykręcić puszkę do ściany za pomocą wkrętów. Kluczowe jest, aby puszka była zamocowana stabilnie i pewnie, stanowiąc solidną podstawę dla całej instalacji.
Krok 2: Wprowadzanie i zabezpieczanie przewodów w puszce
Po osadzeniu puszki, należy wprowadzić do niej przewody elektryczne. W puszkach podtynkowych i natynkowych zazwyczaj znajdują się fabrycznie przygotowane otwory lub przepusty, przez które wprowadza się kable. W przypadku puszek hermetycznych, kluczowe jest użycie dedykowanych dławic kablowych, które zapewnią szczelność po wprowadzeniu przewodu. Należy wprowadzić przewody na tyle długo, aby zapewnić wygodny dostęp do ich końcówek do wykonania połączeń, ale jednocześnie uniknąć nadmiernego luzu, który mógłby utrudnić późniejsze zamknięcie puszki. Upewnij się, że izolacja przewodów nie jest uszkodzona podczas wprowadzania ich do puszki.
Krok 3: Jak prawidłowo łączyć żyły – nowoczesne złączki WAGO vs tradycyjne kostki
Po wprowadzeniu przewodów do puszki, przychodzi czas na wykonanie połączeń. Dostępne są dwie główne metody: tradycyjne kostki śrubowe oraz nowoczesne szybkozłączki, takie jak popularne złączki WAGO. Kostki śrubowe wymagają precyzyjnego skręcenia przewodów i regularnego dokręcania połączeń, ponieważ z czasem mogą się poluzować, co grozi iskrzeniem i przegrzewaniem. Szybkozłączki WAGO oferują znacznie większą wygodę i bezpieczeństwo. Wystarczy włożyć odpowiednio przygotowany koniec przewodu do złączki, a mechanizm sprężynowy zapewni pewne i trwałe połączenie. Są one szybsze w montażu, eliminują ryzyko poluzowania i zapewniają powtarzalność połączeń, co jest szczególnie ważne przy większej liczbie przewodów.
Krok 4: Zamykanie puszki i finalne sprawdzenie – o czym nie można zapomnieć?
Po wykonaniu wszystkich połączeń, należy prawidłowo zamknąć puszkę. Upewnij się, że pokrywa jest dobrze dopasowana i zabezpieczona, a w przypadku puszek hermetycznych, że wszystkie dławice są odpowiednio dokręcone, zapewniając pełną szczelność. Po zamknięciu puszki, warto zadbać o estetykę, np. poprzez odpowiednie wykończenie wokół puszki podtynkowej. Ostatnim, ale niezwykle ważnym etapem jest przetestowanie instalacji. Po ponownym włączeniu zasilania, należy sprawdzić działanie podłączonych urządzeń i upewnić się, że wszystko funkcjonuje poprawnie i bezpiecznie. W przypadku jakichkolwiek wątpliwości, zawsze lepiej skonsultować się z wykwalifikowanym elektrykiem.
Najczęstsze błędy przy wyborze i instalacji puszek, których musisz unikać
Błąd #1: Zbyt mała puszka i ryzyko przegrzewania się połączeń
Jednym z najpoważniejszych błędów jest wybór puszki o zbyt małych wymiarach lub głębokości. Kiedy przewody są ściśnięte i "upchnięte" w ograniczonej przestrzeni, znacznie wzrasta ryzyko ich przegrzewania. Brak swobodnego przepływu powietrza utrudnia odprowadzanie ciepła generowanego przez przepływający prąd. Przegrzane połączenia mogą prowadzić do uszkodzenia izolacji, zwarcia, a nawet pożaru. Ponadto, ciasno ułożone przewody utrudniają przyszłe prace serwisowe i diagnostykę ewentualnych problemów.
Błąd #2: Ignorowanie wymaganego stopnia ochrony IP w łazience lub garażu
W łazienkach, kuchniach, garażach czy na zewnątrz budynków panują specyficzne warunki, gdzie wilgoć i pył są obecne w większych ilościach. Zastosowanie puszki o zbyt niskim stopniu ochrony IP w takich miejscach jest bardzo ryzykowne. Wilgoć może powodować korozję metalowych elementów połączeń, prowadząc do utraty kontaktu lub zwarcia. Pył, zwłaszcza w połączeniu z wilgocią, może tworzyć przewodzące warstwy. W skrajnych przypadkach może to doprowadzić do porażenia prądem lub uszkodzenia całej instalacji. Zawsze należy dobierać puszkę z odpowiednim stopniem ochrony IP, gwarantującym bezpieczeństwo w danym środowisku.
Błąd #3: Nieprawidłowe uszczelnienie dławic w puszkach hermetycznych
Puszki hermetyczne są projektowane z myślą o ochronie przed wodą i pyłem, a kluczową rolę w tym procesie odgrywają dławice kablowe. Jeśli dławice nie zostaną prawidłowo zamontowane lub uszczelnione, cała ochrona staje się iluzoryczna. Woda i wilgoć mogą łatwo wniknąć do wnętrza puszki przez nieszczelne przejścia kablowe, prowadząc do korozji połączeń i awarii. Dotyczy to zwłaszcza instalacji zewnętrznych, gdzie narażenie na deszcz i wilgoć jest wysokie. Prawidłowe dokręcenie dławic i stosowanie odpowiednich rozmiarów do średnicy kabla jest absolutnie kluczowe dla zachowania szczelności.
Przeczytaj również: Wyciąg do łazienki: montaż, właściwości i jak poprawić wentylację?
Błąd #4: Stosowanie puszek do ścian murowanych w zabudowie kartonowo-gipsowej
Puszki przeznaczone do ścian murowanych, które są zazwyczaj osadzane na zaprawie lub gipsie, nie nadają się do montażu w płytach kartonowo-gipsowych. W pustych przestrzeniach ścian g-k wymagane są specjalne puszki z mechanizmem mocującym (np. z pazurkami), które zapewniają stabilność i pewność montażu. Użycie niewłaściwego typu puszki w ścianie g-k może skutkować jej niestabilnym osadzeniem, uszkodzeniem płyty, brakiem estetyki oraz trudnościami w późniejszym użytkowaniu. Zawsze należy wybierać puszki dedykowane do konkretnego typu zabudowy.
Twoja instalacja elektryczna w dobrych rękach – kiedy nie ryzykować i wezwać elektryka?
Choć wiele prac związanych z instalacją elektryczną można wykonać samodzielnie, istnieją sytuacje, w których zdecydowanie lepiej jest powierzyć zadanie wykwalifikowanemu specjaliście. Jeśli nie posiadasz wystarczającego doświadczenia w pracach elektrycznych, a zwłaszcza jeśli napotykasz na skomplikowane schematy instalacji lub masz jakiekolwiek wątpliwości co do bezpieczeństwa przeprowadzanych prac, nie ryzykuj. Praca pod napięciem, nawet przy wyłączonym zasilaniu, wymaga precyzji i wiedzy, a brak pewności co do zgodności z obowiązującymi normami i przepisami może prowadzić do poważnych konsekwencji prawnych i technicznych. Szczególnie w przypadkach, gdy konieczne jest wykonanie pomiarów elektrycznych, które wymagają specjalistycznego sprzętu i wiedzy, wezwanie elektryka jest nie tylko wskazane, ale wręcz obowiązkowe dla zapewnienia bezpieczeństwa i prawidłowego funkcjonowania instalacji.
