Wewnętrzna Linia Zasilająca (WLZ) to kluczowy element każdej instalacji elektrycznej, łączący złącze kablowo-pomiarowe z główną rozdzielnicą w budynku. Prawidłowy dobór tego kabla jest absolutnie fundamentalny dla bezpieczeństwa oraz stabilności działania wszystkich urządzeń elektrycznych. W tym artykule dostarczę Ci eksperckiej wiedzy, która pozwoli Ci podjąć świadomą decyzję, unikając kosztownych błędów na etapie budowy lub modernizacji.
Wybór kabla WLZ: klucz do bezpiecznej i przyszłościowej instalacji elektrycznej
- Wewnętrzna Linia Zasilająca łączy złącze kablowo-pomiarowe z główną rozdzielnicą w budynku.
- Kluczowe czynniki doboru kabla to moc przyłączeniowa, jego długość oraz sposób ułożenia.

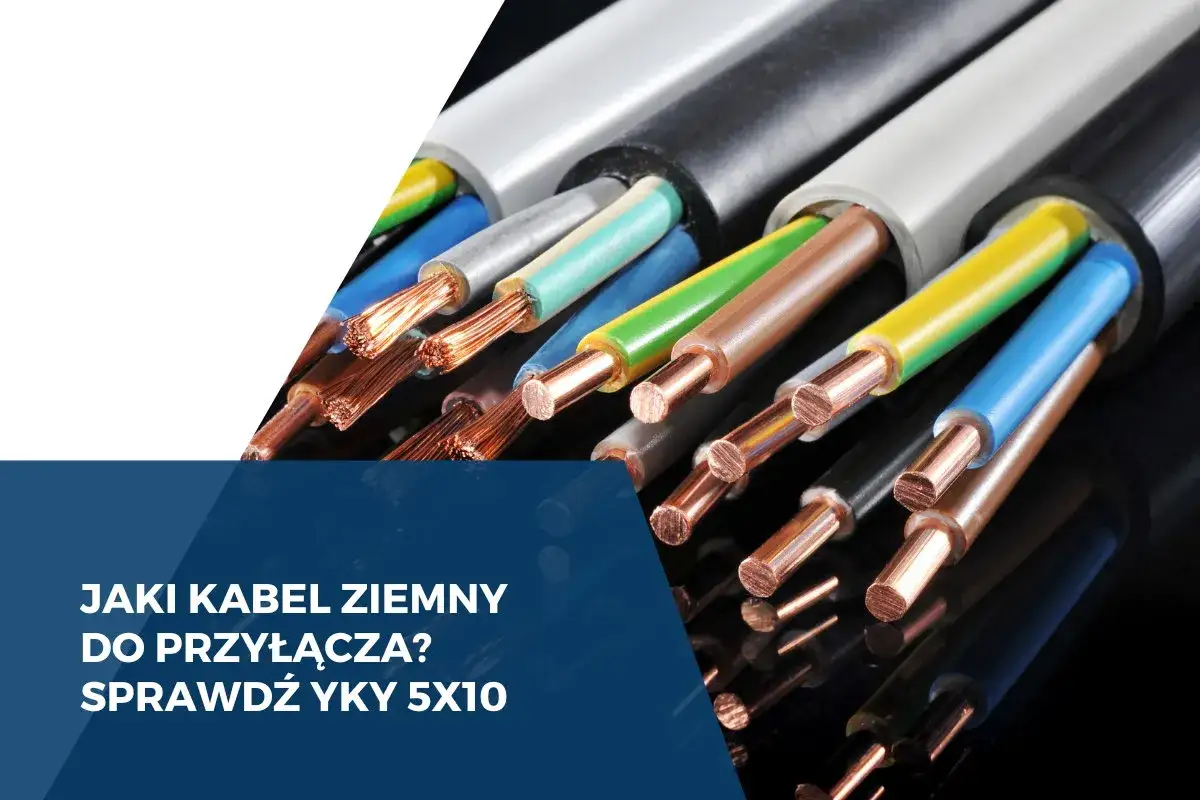

- Kable miedziane (YKY) są droższe, ale oferują lepsze przewodnictwo i większą odporność niż aluminiowe (YAKY).
- Dla standardowego domu do 15 kW często wystarcza YKY 5x10mm², ale YKY 5x16mm² to "złoty standard" przyszłości.
- Nowe instalacje wymagają kabli 5-żyłowych w układzie TN-S dla maksymalnego bezpieczeństwa.
- Błędy w doborze i instalacji WLZ mogą prowadzić do spadków napięcia, przegrzewania i zagrożenia pożarowego.
Czym jest WLZ i dlaczego zły kabel może kosztować Cię tysiące?
Wewnętrzna Linia Zasilająca, w skrócie WLZ, to nic innego jak kabel biegnący od skrzynki z licznikiem energii elektrycznej, zazwyczaj umieszczonej na granicy posesji, aż do głównej rozdzielnicy elektrycznej w Twoim domu. Można ją śmiało nazwać niewidoczną arterią, która zasila całą Twoją instalację. Od jej odpowiedniego doboru zależy, czy prąd będzie płynął stabilnie i bezpiecznie do każdego gniazdka i każdego urządzenia.
Niestety, błędy w doborze kabla WLZ zdarzają się nierzadko i mogą być niezwykle kosztowne. Wyobraź sobie sytuację, w której Twoje światła zaczynają migotać, gdy włączysz czajnik lub odkurzacz to klasyczny objaw zbyt dużego spadku napięcia, spowodowanego zbyt cienkim kablem. Taki kabel może się również nadmiernie przegrzewać, co znacząco zwiększa ryzyko awarii, a w skrajnych przypadkach nawet pożaru. Oszczędność na etapie zakupu kabla WLZ to często prosta droga do znacznie większych wydatków na naprawy, modernizacje, a nawet wymianę całej instalacji w przyszłości. Dodatkowo, zbyt mały przekrój kabla oznacza również większe straty energii elektrycznej, które odczujesz na rachunkach.
Twoja lista sprawdzająca: 3 kluczowe parametry, które musisz znać przed zakupem kabla
Zanim zdecydujesz się na konkretny kabel do swojej WLZ, musisz poznać trzy fundamentalne parametry. Ich znajomość jest absolutnie kluczowa dla prawidłowego doboru i zapewnienia bezpieczeństwa oraz wydajności Twojej instalacji elektrycznej.
Moc przyłączeniowa – jak odczytać ją z dokumentów od dostawcy energii?
Pierwszym i najważniejszym parametrem jest moc przyłączeniowa. Jest to maksymalna moc, jaką Twój dostawca energii elektrycznej (np. Tauron, PGE, Enea, Energa) zgodził się Ci dostarczyć. Znajdziesz ją bez problemu w swojej umowie o przyłączenie do sieci elektroenergetycznej. To właśnie od tej wartości zależy, jak gruby kabel będzie potrzebny, aby bezpiecznie przesłać wymaganą moc do Twojego domu.
Odległość od skrzynki do domu – dlaczego każdy metr ma znaczenie dla spadków napięcia?
Kolejnym kluczowym czynnikiem jest odległość, jaką kabel WLZ będzie musiał pokonać od złącza kablowego do Twojej głównej rozdzielnicy. Im dłuższy jest ten odcinek, tym większy spadek napięcia wystąpi na kablu. Aby temu zapobiec i zapewnić, że urządzenia w domu otrzymają odpowiednie napięcie, często konieczne jest zastosowanie kabla o większym przekroju. Norma PN-HD 60364 jasno określa, że spadek napięcia od złącza do najbardziej oddalonego punktu odbioru w budynku nie powinien przekraczać 4%. Dłuższy kabel oznacza większe ryzyko przekroczenia tej wartości, jeśli nie zostanie odpowiednio dobrany.
Sposób ułożenia kabla: w ziemi, w peszlu czy pod tynkiem? Co jest najlepsze?
Sposób, w jaki kabel WLZ zostanie ułożony, ma bezpośredni wpływ na jego zdolność do odprowadzania ciepła, czyli mówiąc prościej na jego obciążalność prądową. Kabel układany bezpośrednio w ziemi, dzięki otaczającej go glebie, ma znacznie lepsze warunki chłodzenia niż kabel ukryty pod grubą warstwą tynku w ścianie. Oznacza to, że ten sam kabel będzie mógł bezpiecznie przewodzić większy prąd, gdy jest lepiej chłodzony. Najczęściej spotykane metody to ułożenie bezpośrednio w ziemi (zwykle w najgłębszym możliwym wykopie i z podsypką piaskową), w specjalnej rurze ochronnej (peszlu) lub pod tynkiem. Każda z tych metod ma swoje specyficzne wymagania dotyczące sposobu wykonania i wpływa na ostateczny wybór przekroju kabla.
Miedź (YKY) czy aluminium (YAKY)? Rozwiewamy odwieczny dylemat budowy
Wybór materiału, z którego wykonany jest kabel WLZ, to kolejny ważny punkt na liście decyzji. Na rynku dominują dwa typy kabli przeznaczonych do układania pod ziemią: miedziane YKY i aluminiowe YAKY. Każdy z nich ma swoje wady i zalety, a wybór między nimi często sprowadza się do kompromisu między ceną a jakością i bezpieczeństwem.
Kabel YKY (miedziany) – kiedy warto w niego zainwestować i dlaczego jest bezpieczniejszy?
Kabel YKY, wykonany z miedzi, jest powszechnie uważany za standard w nowoczesnym budownictwie. Miedź charakteryzuje się doskonałym przewodnictwem elektrycznym, co oznacza, że przy tym samym przekroju jest w stanie przewodzić większy prąd niż aluminium. Jest również znacznie bardziej odporna na korozję i uszkodzenia mechaniczne, co przekłada się na jej dłuższą żywotność i większe bezpieczeństwo instalacji. Chociaż jest droższy i cięższy od aluminium, jego właściwości sprawiają, że jest to inwestycja, która zwraca się w długoterminowej perspektywie, minimalizując ryzyko awarii i zapewniając stabilną pracę instalacji.
Kabel YAKY (aluminiowy) – czy niższa cena to jedyna zaleta?
Kabel YAKY, wykonany z aluminium, kusi przede wszystkim niższą ceną i mniejszą wagą, co może być atrakcyjne na etapie planowania budżetu. Niestety, aluminium ma niższą przewodność elektryczną niż miedź. Oznacza to, że aby uzyskać porównywalną obciążalność prądową, potrzebny jest kabel aluminiowy o większym przekroju niż jego miedziany odpowiednik. Aluminium jest również bardziej podatne na korozję, zwłaszcza w wilgotnym środowisku, i mniej odporne na uszkodzenia mechaniczne. Z tego powodu, choć może być kuszącą opcją, często nie jest rekomendowane jako najlepszy wybór dla głównego zasilania budynku, zwłaszcza w dłuższej perspektywie.
Porównanie w praktyce: który kabel wybrać, by nie żałować?
Podsumowując, choć kabel aluminiowy YAKY może wydawać się tańszy na początku, jego niższa przewodność i mniejsza odporność sprawiają, że kabel miedziany YKY jest zazwyczaj znacznie lepszym wyborem dla instalacji WLZ w budownictwie jednorodzinnym. Zapewnia on większe bezpieczeństwo, dłuższą żywotność i stabilniejszą pracę instalacji. Zgodnie z danymi Zaxonsem.pl, w nowoczesnych instalacjach domowych zaleca się stosowanie kabli miedzianych (YKY).
Jaki przekrój kabla do WLZ będzie idealny dla Twojego domu? Konkretne przykłady
Wybór odpowiedniego przekroju kabla WLZ to klucz do uniknięcia problemów z napięciem i zapewnienia, że Twoja instalacja sprosta obecnym i przyszłym potrzebom energetycznym. Oto kilka praktycznych przykładów, które pomogą Ci podjąć decyzję.
Standardowy dom do 15 kW – czy kabel YKY 5x10mm² na pewno wystarczy?
Dla wielu domów jednorodzinnych o mocy przyłączeniowej do około 15 kW, kabel YKY w przekroju 5x10mm² może wydawać się wystarczający. Jest to opcja ekonomiczna, która zazwyczaj poradzi sobie z podstawowym zapotrzebowaniem na energię, pod warunkiem, że nie planujesz w najbliższym czasie instalacji urządzeń o bardzo dużym poborze mocy. Jednakże, warto pamiętać, że zapotrzebowanie na energię stale rośnie, a taki przekrój może okazać się niewystarczający w przyszłości, zmuszając do kosztownej modernizacji.
"Złoty standard" na przyszłość: dlaczego YKY 5x16mm² to dziś najbezpieczniejszy wybór
Obecnie, wybór kabla YKY o przekroju 5x16mm² jest coraz częściej rekomendowany jako tzw. "złoty standard". Jest to inwestycja w przyszłość, która zapewnia spokój na lata. Taki przekrój gwarantuje, że Twoja instalacja będzie w stanie obsłużyć rosnące zapotrzebowanie na energię, wynikające z coraz popularniejszych rozwiązań takich jak pompy ciepła, fotowoltaika czy ładowarki do samochodów elektrycznych. Wybierając 5x16mm², minimalizujesz ryzyko konieczności wymiany WLZ w przyszłości.
WLZ a pompa ciepła, fotowoltaika i ładowarka EV – jaki przekrój udźwignie nowoczesne technologie?
Jeśli planujesz instalację pompy ciepła, systemu fotowoltaicznego, czy ładowarki do samochodu elektrycznego (EV), wybór odpowiedniego przekroju WLZ staje się absolutnie kluczowy. Te nowoczesne technologie generują znaczące obciążenie dla instalacji elektrycznej. W takich przypadkach, kabel YKY 5x16mm² jest często minimalnym wymaganym przekrojem, a w niektórych sytuacjach, zwłaszcza przy dużej odległości od przyłącza lub wysokiej mocy przyłączeniowej, może być konieczne zastosowanie nawet większego przekroju. Jest to gwarancja stabilnej pracy wszystkich urządzeń i zabezpieczenie przed ich przeciążeniem.
Instalacja 4-żyłowa czy 5-żyłowa? Co mówią przepisy i dlaczego to absolutnie kluczowe
Liczba żył w kablu WLZ to nie tylko kwestia techniczna, ale przede wszystkim bezpieczeństwa i zgodności z obowiązującymi przepisami. Rozróżnienie między instalacją 4-żyłową a 5-żyłową jest fundamentalne dla prawidłowego wykonania przyłącza.
Układ TN-S: dlaczego kabel 5-żyłowy to obecnie jedyny słuszny wybór
Zgodnie z aktualnymi przepisami i normami, wszystkie nowe instalacje elektryczne muszą być wykonywane w układzie sieciowym TN-S. Oznacza to, że w instalacji muszą być obecne oddzielne przewody: trzy przewody fazowe (L1, L2, L3), jeden przewód neutralny (N) oraz jeden przewód ochronny (PE). Dlatego też, dla nowych przyłączy WLZ, absolutnie konieczne jest stosowanie kabla 5-żyłowego. Zapewnia on najwyższy poziom bezpieczeństwa, oddzielając obwody zasilające od obwodu ochronnego, co minimalizuje ryzyko porażenia prądem.
Co z przyłączem 4-żyłowym? Jak prawidłowo wykonać rozdział PEN w rozdzielnicy
Kabel 4-żyłowy (zazwyczaj 3 fazy i jeden przewód PEN, który pełni funkcję jednocześnie neutralną i ochronną) można spotkać głównie w starszych instalacjach, które są modernizowane. W przypadku, gdy nowe przyłącze jest realizowane kablem 4-żyłowym, przepisy wymagają, aby w rozdzielnicy głównej budynku został dokonany rozdział przewodu PEN na dwa oddzielne przewody: ochronny PE i neutralny N. Należy pamiętać, że minimalny dopuszczalny przekrój dla przewodu PEN wynosi 10mm² w przypadku miedzi i 16mm² w przypadku aluminium. Jest to kluczowy krok zapewniający bezpieczeństwo zgodne z obecnymi standardami.
Najczęstsze błędy przy wyborze i układaniu WLZ – tego musisz unikać!
Nawet najlepszy kabel może okazać się niewystarczający, jeśli zostanie nieprawidłowo dobrany lub ułożony. Oto najczęstsze błędy, których należy bezwzględnie unikać, aby zapewnić bezpieczeństwo i długowieczność Twojej instalacji elektrycznej.
„Oszczędność” na przekroju – jakie są realne konsekwencje zbyt cienkiego kabla?
Najbardziej kuszącą, ale jednocześnie najgroźniejszą "oszczędnością" jest wybór kabla o zbyt małym przekroju. Konsekwencje są wielorakie: od wspomnianych już spadków napięcia, które objawiają się migotaniem świateł i gorszą pracą urządzeń, po przegrzewanie się instalacji. Przegrzewający się kabel to nie tylko ryzyko uszkodzenia izolacji i skrócenia żywotności urządzeń, ale przede wszystkim poważne zagrożenie pożarowe. Ponadto, zbyt cienki kabel generuje większe straty energii cieplnej, co przekłada się na wyższe rachunki za prąd.
Nieprawidłowe ułożenie w ziemi – o czym zapominają wykonawcy?
Nawet jeśli wybierzesz odpowiedni przekrój kabla, jego nieprawidłowe ułożenie w ziemi może zniweczyć wszystkie starania. Częste błędy to zbyt płytki wykop (niezapewniający ochrony przed przypadkowym uszkodzeniem), brak odpowiedniej podsypki piaskowej (która chroni kabel przed kamieniami i zapewnia lepsze odprowadzanie ciepła), brak peszli w miejscach szczególnie narażonych na uszkodzenia mechaniczne (np. pod podjazdem dla samochodów) oraz brak wyraźnego oznaczenia (taśmy ostrzegawczej) informującej o znajdującym się pod ziemią kablu. Te elementy są kluczowe dla ochrony kabla i bezpieczeństwa osób wykonujących prace ziemne w przyszłości.
Przeczytaj również: Do kogo należy przyłącze wodociągowe? Poznaj prawa i obowiązki
Wybór kabla bez konsultacji z elektrykiem – dlaczego projekt jest tak ważny?
Samodzielny dobór kabla WLZ, bez konsultacji z wykwalifikowanym elektrykiem lub projektantem instalacji, jest błędem, którego należy unikać za wszelką cenę. Profesjonalista weźmie pod uwagę wszystkie czynniki: moc przyłączeniową, odległość, sposób ułożenia, przyszłe plany rozbudowy domu i obowiązujące przepisy. Tylko na podstawie kompleksowej analizy i projektu można dobrać optymalne rozwiązanie. Błędy popełnione na tym etapie są często trudne i bardzo kosztowne w naprawie, dlatego warto zaufać wiedzy eksperta.
