Listwa zerowa na szynę, znana również jako szyna N, listwa N lub blok rozdzielczy N, to kluczowy element wyposażenia rozdzielnic elektrycznych. Jej podstawowym zadaniem jest umożliwienie bezpiecznego i uporządkowanego łączenia przewodów neutralnych (zerowych) z różnych obwodów w jednym, wspólnym punkcie. Montuje się ją standardowo na szynie DIN (TH35), co ułatwia organizację przestrzeni wewnątrz rozdzielnicy. Kluczowe parametry przy wyborze listwy zerowej to: liczba otworów/torów prądowych, określająca, ile przewodów można do niej podłączyć; obciążalność prądowa (A), czyli maksymalny prąd, jaki może bezpiecznie przepływać przez listwę; oraz przekrój podłączanych przewodów (mm²), do którego muszą być dopasowane zaciski. Część przewodząca jest najczęściej wykonana z mosiądzu, a izolująca podstawa z tworzywa sztucznego. W instalacjach elektrycznych występuje również listwa ochronna (PE), służąca do łączenia przewodów ochronnych. Choć wizualnie podobna, pełni inną funkcję i jest oznaczona kolorem zielonym lub żółto-zielonym, podczas gdy listwa zerowa N jest niebieska. W układach sieci TN-C, w punkcie podziału przewodu PEN, listwy N i PE są ze sobą mostkowane, a szyna PE dodatkowo uziemiana. Wszelkie prace przy rozdzielnicach, w tym montaż listew, muszą być wykonywane zgodnie z obowiązującymi normami, takimi jak seria PN-HD 60364, i mogą być przeprowadzane wyłącznie przez osoby z odpowiednimi uprawnieniami (np. SEP G1). Wśród popularnych producentów listew zerowych na polskim rynku znajdują się firmy takie jak Hager, Legrand, ETI, Eaton, Pawbol czy Elektro-Plast Nasielsk.
Listwa zerowa na szynę: klucz do bezpiecznej i uporządkowanej instalacji elektrycznej
- Listwa zerowa (N) to element rozdzielnicy do łączenia przewodów neutralnych, montowany na szynie DIN (TH35).
- Kluczowe parametry wyboru to liczba otworów, obciążalność prądowa i przekrój przewodów.
- Różni się funkcją i kolorem od listwy ochronnej (PE) N jest niebieska, PE żółto-zielona.
- W systemach TN-C listwy N i PE są mostkowane w punkcie podziału przewodu PEN.
- Montaż wymaga kwalifikacji i zgodności z normami (np. PN-HD 60364).
- Niewłaściwy dobór lub montaż grozi przegrzaniem, awariami i zagrożeniem bezpieczeństwa.
Dlaczego ten niepozorny element decyduje o bezpieczeństwie Twojej rozdzielnicy
Listwa zerowa na szynę, którą często nazywamy po prostu szyną N lub blokiem rozdzielczym N, to jeden z tych elementów instalacji elektrycznej, który na pierwszy rzut oka wydaje się niepozorny, a jednak odgrywa fundamentalną rolę w zapewnieniu bezpieczeństwa i porządku w rozdzielnicy. Jej podstawowe zadanie jest proste, ale niezwykle ważne: bezpieczne i uporządkowane łączenie wszystkich przewodów neutralnych (zerowych) pochodzących z poszczególnych obwodów. Dzięki montażowi na standardowej szynie DIN (TH35), listwa ta pozwala na schludną organizację przewodów, co jest nieocenione podczas prac serwisowych czy diagnostycznych. Prawidłowe funkcjonowanie listwy N jest absolutnie kluczowe dla bezpieczeństwa całej instalacji elektrycznej. Zapobiega niekontrolowanym przepływom prądu, które mogłyby prowadzić do uszkodzeń urządzeń, a nawet pożaru, oraz zapewnia stabilną pracę wszystkich obwodów. Bez niej instalacja byłaby chaotyczna i znacznie bardziej narażona na awarie.
Serce instalacji: Rola i fundamentalne znaczenie listwy zerowej
Można śmiało powiedzieć, że listwa zerowa jest sercem instalacji w kontekście przewodów neutralnych. To do niej trafiają wszystkie niebieskie przewody neutralne z poszczególnych obwodów tych zasilających gniazdka, oświetlenie czy różnego rodzaju urządzenia. Listwa N tworzy wspólny punkt odniesienia dla prądu powrotnego, który wraca z każdego obwodu. Jej prawidłowe działanie jest więc kluczowe dla utrzymania stabilnego napięcia w całej instalacji. Kiedy przewody są solidnie podłączone i listwa działa bez zarzutu, minimalizujemy ryzyko wystąpienia nieprzewidzianych awarii, które mogłyby być spowodowane choćby luźnymi połączeniami czy przepięciami. To właśnie dlatego tak ważne jest, aby poświęcić jej należytą uwagę podczas projektowania i montażu instalacji.
Listwa zerowa (N) a ochronna (PE) – kluczowe różnice, których nie można ignorować
Często początkujący instalatorzy lub osoby wykonujące prace samodzielnie mogą mylić listwę zerową (N) z listwą ochronną (PE). Choć na pierwszy rzut oka mogą wydawać się podobne, ich funkcje są diametralnie różne i pomylenie ich może mieć katastrofalne skutki dla bezpieczeństwa. Listwa N służy wyłącznie do łączenia przewodów neutralnych, czyli tych, które biorą udział w normalnym przepływie prądu roboczego. Z kolei listwa PE przeznaczona jest do łączenia przewodów ochronnych. Ich zadaniem jest odprowadzenie prądu w przypadku awarii, chroniąc nas przed porażeniem. Podstawową różnicą wizualną jest kolorystyka: listwa N jest zazwyczaj niebieska, natomiast listwa PE żółto-zielona. Co więcej, listwa PE jest dodatkowo uziemiana, co stanowi kluczowy element systemu ochrony przeciwporażeniowej. Ignorowanie tych różnic i niewłaściwe podłączenie przewodów może doprowadzić do sytuacji, w której ochrona przeciwporażeniowa nie zadziała, stwarzając realne zagrożenie dla życia.
Jak wybrać idealną listwę zerową? Praktyczny poradnik krok po kroku
Wybór odpowiedniej listwy zerowej może wydawać się prosty, jednak ignorowanie kilku kluczowych parametrów może skutkować problemami w przyszłości. Aby zapewnić bezpieczeństwo i niezawodność instalacji, należy podejść do tego zadania metodycznie. Oto najważniejsze kwestie, na które warto zwrócić uwagę, dobierając listwę N.
Liczba otworów: Jak zaplanować połączenia, by nie zabrakło miejsca?
Pierwszym i często niedocenianym parametrem jest liczba otworów, czyli torów prądowych, jakie oferuje listwa. Musisz dokładnie oszacować, ile obwodów będzie zasilać Twoja rozdzielnica. Ale to nie wszystko! Zawsze warto zostawić sobie pewien zapas. Instalacje elektryczne często ewoluują może pojawić się potrzeba dodania nowego obwodu oświetleniowego, gniazdka czy podłączenia nowego urządzenia. Wybierając listwę z większą liczbą otworów, niż wynikałoby to z aktualnych potrzeb, zapewniasz sobie elastyczność i unikasz konieczności wymiany listwy w przyszłości. Pamiętaj, że każdy zacisk to potencjalne miejsce podłączenia przewodu neutralnego.
Obciążalność prądowa (A): Dlaczego ten parametr jest krytyczny dla uniknięcia awarii?
Obciążalność prądowa listwy zerowej, wyrażana w amperach (A), jest parametrem absolutnie krytycznym dla bezpieczeństwa. Listwa musi być w stanie bezpiecznie przewodzić prąd, który będzie przez nią przepływał w najgorszym możliwym scenariuszu, czyli przy maksymalnym obciążeniu wszystkich podłączonych obwodów. Zastosowanie listwy o zbyt niskiej obciążalności prądowej jest jak używanie cienkiego kabla do przenoszenia dużego prądu prowadzi to do przegrzewania się. Przegrzanie może skutkować uszkodzeniem izolacji, stopieniem elementów listwy, a w skrajnych przypadkach nawet zapłonem materiałów znajdujących się w pobliżu, co stanowi bezpośrednie zagrożenie pożarowe. Dlatego zawsze należy dobrać listwę z odpowiednim marginesem bezpieczeństwa, uwzględniając nie tylko aktualne obciążenie, ale także potencjalny wzrost w przyszłości.
Przekrój przewodów a typ zacisków: Jak zapewnić solidne i trwałe połączenie?
Kolejnym ważnym aspektem jest dopasowanie zacisków listwy do przekroju przewodów, które będziesz do niej podłączać. Zaciski muszą być na tyle solidne i precyzyjne, aby pewnie trzymać przewody. Luźne połączenie to zwiększony opór styku, co generuje ciepło i może prowadzić do spadków napięcia, a w konsekwencji do awarii. Większość listew zerowych posiada zaciski wykonane z mosiądzu, który jest dobrym przewodnikiem prądu. Cała listwa opiera się na izolującej podstawie z tworzywa sztucznego, co zapobiega przypadkowemu zwarciu z innymi elementami rozdzielnicy. Upewnij się, że rozmiar otworów i typ zacisków odpowiadają przekrojowi przewodów stosowanych w Twojej instalacji.
Materiał i jakość wykonania: Na co zwrócić uwagę, by listwa służyła latami?

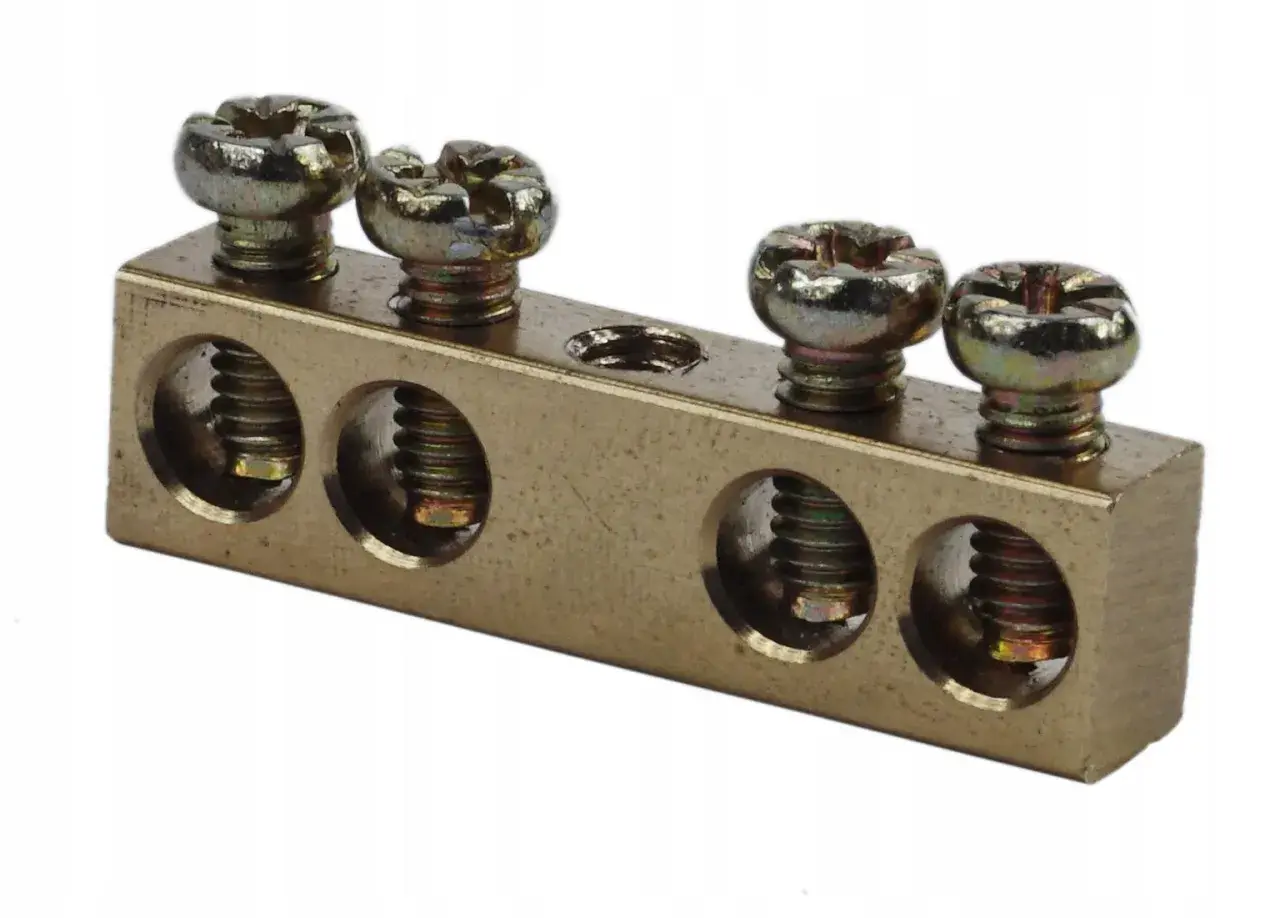

Jakość wykonania listwy zerowej ma bezpośredni wpływ na jej żywotność i niezawodność. Jak wspomniałem, część przewodząca jest zazwyczaj mosiężna, a podstawa izolująca wykonana z wysokiej jakości tworzywa sztucznego. Solidne wykonanie gwarantuje nie tylko długotrwałą i bezawaryjną pracę, ale także odporność na warunki panujące w rozdzielnicy, takie jak zmienne temperatury czy potencjalna wilgotność. Warto zwrócić uwagę na certyfikaty i zgodność z obowiązującymi normami. Wybierając listwę od renomowanego producenta, masz pewność, że produkt spełnia rygorystyczne standardy bezpieczeństwa.
Przegląd producentów na polskim rynku: Hager, Legrand, ETI i inni – komu zaufać?
Na polskim rynku dostępnych jest wielu producentów oferujących listwy zerowe. Do najbardziej znanych i cenionych należą między innymi Hager, Legrand, ETI, Eaton, Pawbol czy Elektro-Plast Nasielsk. Każda z tych firm ma ugruntowaną pozycję i oferuje produkty o wysokiej jakości. Moja rada jest prosta: wybieraj produkty sprawdzonych marek. Choć mogą być nieco droższe od produktów mniej znanych producentów, inwestycja w renomowany sprzęt to inwestycja w bezpieczeństwo Twojej instalacji i spokój na lata. Renomowani producenci zazwyczaj oferują również lepsze wsparcie techniczne i gwarancję jakości.
Montaż i podłączenie listwy zerowej na szynie TH35 – instrukcja dla profesjonalistów
Montaż listwy zerowej na szynie TH35, podobnie jak wszelkie prace przy instalacji elektrycznej, wymaga precyzji, wiedzy i przestrzegania zasad bezpieczeństwa. Wszelkie prace przy rozdzielnicach, w tym montaż listew, muszą być wykonywane zgodnie z obowiązującymi normami, takimi jak seria PN-HD 60364, i mogą być przeprowadzane wyłącznie przez osoby z odpowiednimi uprawnieniami (np. SEP G1). Nieprzestrzeganie tych zasad może prowadzić do poważnych konsekwencji, w tym porażenia prądem, uszkodzenia sprzętu, a nawet pożaru. Poniżej przedstawiam kroki, które należy wykonać, pamiętając o zachowaniu najwyższej ostrożności.
Krok 1: Prawidłowe osadzenie listwy na szynie DIN w rozdzielnicy
Pierwszym etapem jest bezpieczne i stabilne zamocowanie listwy zerowej na szynie DIN wewnątrz rozdzielnicy. Szyna DIN (TH35) to standardowy profil, na którym montuje się większość komponentów rozdzielnicy. Listwa zerowa zazwyczaj posiada specjalne zaczepy lub otwory, które pozwalają na jej szybkie i pewne osadzenie. Upewnij się, że listwa jest dobrze dociśnięta do szyny i nie ma ryzyka jej przypadkowego przesunięcia lub poluzowania. Stabilne zamocowanie jest kluczowe dla zapewnienia dobrego kontaktu elektrycznego i bezpieczeństwa.
Krok 2: Podłączenie głównego przewodu neutralnego (N) do listwy
Następnie należy podłączyć główny przewód neutralny (N) pochodzący z zasilania do listwy zerowej. Ten przewód jest odpowiedzialny za odprowadzenie prądu powrotnego z całej instalacji. Musisz upewnić się, że połączenie jest wykonane solidnie i pewnie. Zazwyczaj przewód ten podłącza się do jednego z końcowych zacisków listwy. Dokładne dokręcenie śruby mocującej jest niezbędne, aby zapewnić niski opór styku i zapobiec przegrzewaniu się połączenia.
Krok 3: Jak poprawnie łączyć przewody z obwodów? Zasada „jeden zacisk – jeden przewód”
Teraz czas na podłączenie przewodów neutralnych z poszczególnych obwodów. Tutaj obowiązuje fundamentalna zasada: „jeden zacisk jeden przewód”. Oznacza to, że do każdego otworu w listwie podłączamy tylko jeden przewód neutralny. Podłączanie kilku przewodów do jednego zacisku jest niedopuszczalne i stwarza ryzyko rozluźnienia połączenia, przegrzania oraz problemów z diagnostyką instalacji. Upewnij się, że każdy przewód jest odpowiednio przygotowany (np. zaciśnięty odpowiednią tulejką, jeśli jest to wymagane) i pewnie dokręcony w swoim zacisku. Prawidłowe podłączenie każdego przewodu jest kluczowe dla bezpieczeństwa, łatwości diagnozowania ewentualnych problemów i unikania przeciążeń.
Kiedy i jak mostkować listwę N z listwą PE? Kluczowy moment podziału PEN
Szczególną uwagę należy zwrócić na moment podziału przewodu PEN, który występuje w układach sieci TN-C. W tym specyficznym punkcie instalacji, przewód PEN, który pełni jednocześnie funkcję przewodu neutralnego i ochronnego, jest dzielony na dwa oddzielne przewody: neutralny (N) i ochronny (PE). Właśnie w tym miejscu listwa N musi być połączona (zmostkowana) z listwą PE. Dodatkowo, listwa PE musi być prawidłowo uziemiona. Jest to kluczowy moment dla prawidłowego działania systemu ochrony przeciwporażeniowej. Niewłaściwe wykonanie tego połączenia może sprawić, że ochrona nie zadziała, a instalacja stanie się niebezpieczna. Jak podaje Schneider Electric, prawidłowy podział PEN jest absolutnie fundamentalny dla bezpieczeństwa całej instalacji.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu listwy zerowej
Nawet drobne błędy popełnione podczas montażu listwy zerowej mogą mieć poważne konsekwencje dla bezpieczeństwa i niezawodności całej instalacji elektrycznej. W mojej praktyce spotkałem się z wieloma sytuacjami, w których niedopatrzenia prowadziły do problemów. Oto lista najczęstszych pomyłek, których absolutnie należy unikać.
Błąd #1: Niedostosowanie obciążalności prądowej i ryzyko przegrzania
To jeden z najpoważniejszych błędów. Polega na zastosowaniu listwy zerowej o zbyt niskiej obciążalności prądowej w stosunku do faktycznego zapotrzebowania instalacji. Jak już wspominałem, prowadzi to do przegrzewania się listwy. Wysoka temperatura może uszkodzić izolację przewodów, a nawet samej listwy, co w skrajnych przypadkach może doprowadzić do stopienia elementów i wywołania pożaru. Zawsze upewnij się, że obciążalność listwy jest wyższa niż maksymalny przewidywany prąd płynący przez wszystkie podłączone obwody. Lepiej zastosować listwę z większym zapasem, niż ryzykować awarię.
Błąd #2: Słabo dokręcone zaciski – cichy wróg Twojej instalacji
Luźne połączenia w zaciskach listwy zerowej to prawdziwy „cichy wróg”. Słabo dokręcone śruby powodują zwiększenie oporu styku między przewodem a zaciskiem. Ten zwiększony opór generuje ciepło, co prowadzi do lokalnego przegrzewania się połączenia. Skutkiem tego mogą być nie tylko spadki napięcia w obwodach, ale także iskrzenie, które może doprowadzić do uszkodzenia listwy, przewodów, a nawet zapłonu. Zawsze używaj odpowiednich narzędzi i upewnij się, że wszystkie śruby są dokręcone z odpowiednim momentem. Po pewnym czasie warto sprawdzić dokręcenie śrub, szczególnie po pierwszym uruchomieniu instalacji.
Błąd #3: Pomylenie listwy N z PE i konsekwencje dla ochrony przeciwporażeniowej
To błąd o krytycznym znaczeniu dla bezpieczeństwa życia i zdrowia. Pomylenie listwy zerowej (N) z listwą ochronną (PE) całkowicie niweczy działanie ochrony przeciwporażeniowej. Jeśli przewody ochronne zostaną podłączone do listwy N, a przewody neutralne do listwy PE, to w przypadku wystąpienia awarii (np. przebicia prądu na obudowę urządzenia), prąd nie zostanie odprowadzony do ziemi. Oznacza to, że obudowa urządzenia pozostanie pod napięciem, stwarzając śmiertelne zagrożenie dla każdej osoby, która jej dotknie. Pamiętaj: listwa N jest niebieska, listwa PE jest żółto-zielona. Ich funkcje są nie zamienne!
Przeczytaj również: Przepust kablowy dachowy: instalacja, typy i jak zapewnić funkcjonalność?
Błąd #4: Nieprawidłowe podłączenie przewodów N za wyłącznikiem różnicowoprądowym (RCD)
Kolejny częsty błąd dotyczy podłączania przewodów neutralnych (N) za wyłącznikiem różnicowoprądowym (RCD). Wyłącznik różnicowoprądowy działa na zasadzie porównania prądu płynącego w przewodzie fazowym i neutralnym. Aby działał poprawnie, każdy przewód neutralny (N) z obwodu chronionego przez dany RCD musi przechodzić przez ten sam RCD, co odpowiadający mu przewód fazowy. Podłączenie przewodów N z różnych RCD lub pominięcie RCD dla przewodu N spowoduje, że wyłącznik będzie się ciągle wyzwalał (nie będzie można zasilić obwodu) lub, co gorsza, nie zadziała w sytuacji awaryjnej. To obniża bezpieczeństwo instalacji, ponieważ RCD nie będzie spełniał swojej funkcji ochronnej.
