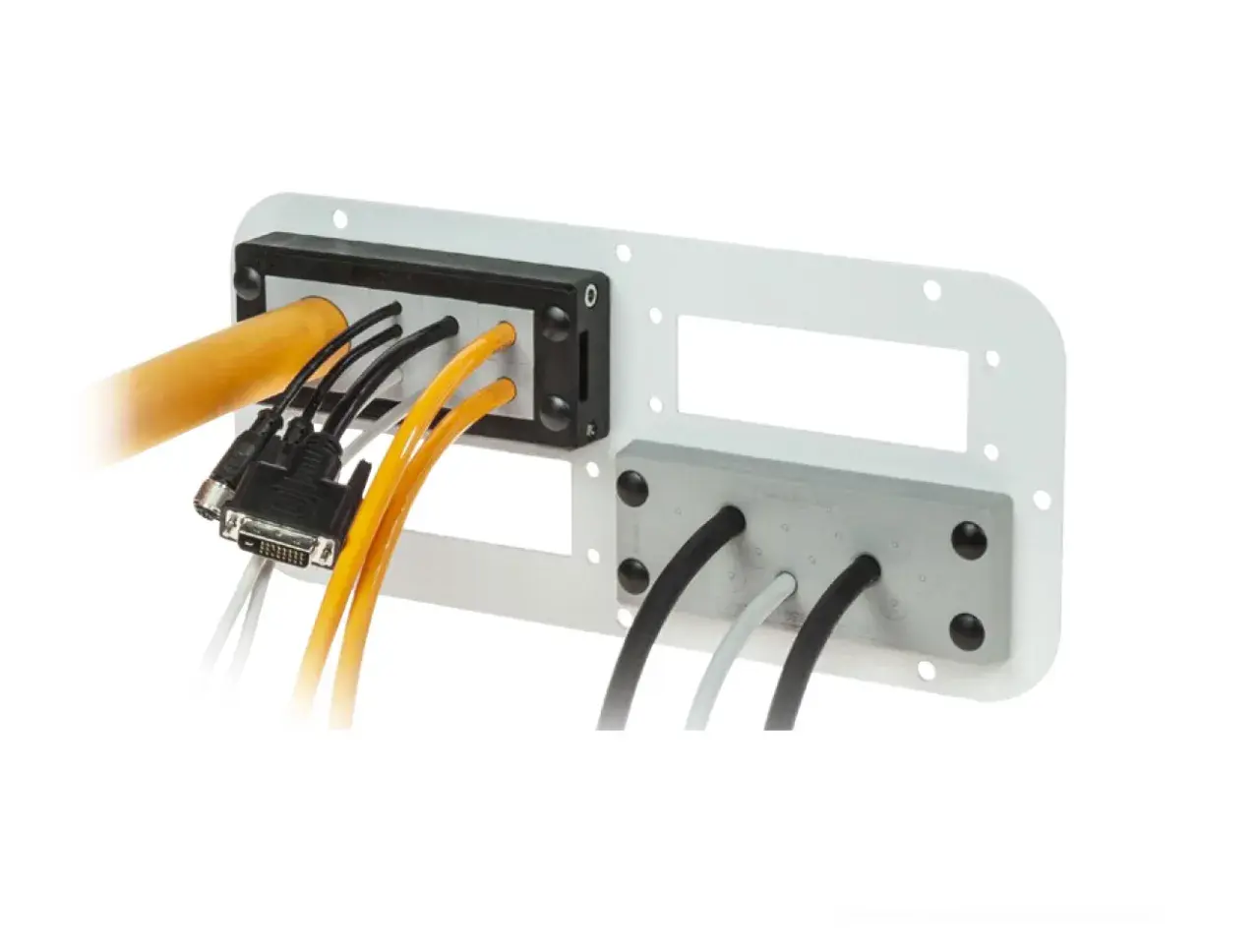

Płyta montażowa to element, który często pozostaje niedoceniony, a przecież stanowi serce każdej profesjonalnej i uporządkowanej instalacji elektrycznej. Choć zazwyczaj ukryta za drzwiczkami rozdzielnicy, jej rola jest fundamentalna dla funkcjonalności, bezpieczeństwa i estetyki całego systemu. Bez solidnej podstawy, jaką oferuje płyta, utrzymanie porządku i zapewnienie stabilnego montażu dla coraz bardziej złożonej aparatury byłoby po prostu niemożliwe.
Dlaczego płyta montażowa to cichy bohater Twojej rozdzielnicy
Nazywam ją cichym bohaterem, ponieważ wykonuje swoją pracę bez fanfar, ale z niezachwianą solidnością. W świecie instalacji elektrycznych, gdzie każdy detal ma znaczenie dla bezpieczeństwa i niezawodności, płyta montażowa pełni rolę fundamentu. To ona decyduje o tym, czy aparatura będzie stabilnie osadzona, czy okablowanie będzie uporządkowane, a w efekcie czy cała instalacja będzie działać bez zarzutu przez lata. Jej niedoceniana obecność jest dowodem na to, jak dobrze spełnia swoje zadanie.
Więcej niż tylko blacha: jaką kluczową rolę pełni płyta w instalacji?
Podstawową funkcją płyty montażowej jest zapewnienie stabilnej i solidnej podstawy dla różnorodnych komponentów elektrycznych i elektronicznych. To na niej montujemy urządzenia, które nie pasują na standardowe szyny DIN. Płyta gwarantuje, że te elementy są bezpiecznie zamocowane, co zapobiega ich uszkodzeniu w wyniku wibracji czy przypadkowych uderzeń. Co więcej, zapewnia ona strukturalną integralność całej rozdzielnicy, co jest kluczowe dla jej długowieczności. Ułatwia także późniejsze prace serwisowe i modyfikacje, ponieważ wszystkie komponenty są zgrupowane w jednym, łatwo dostępnym miejscu.
Kiedy szyna DIN to za mało? Urządzenia, które wymagają montażu na płycie
Szyna DIN to standard, który sprawdza się w przypadku wielu popularnych komponentów, takich jak wyłączniki nadprądowe czy przekaźniki. Jednak współczesne instalacje często wymagają zastosowania bardziej zaawansowanych urządzeń, które ze względu na swoje gabaryty, wagę lub specyficzny sposób montażu, po prostu nie zmieszczą się na standardowej szynie. Mowa tu przede wszystkim o falownikach, które sterują pracą silników, sterownikach PLC mózgach automatyki przemysłowej, a także transformatorach, zasilaczach modułowych o większej mocy, czy dużych stycznikach. Bloki rozdzielcze, służące do agregacji wielu punktów przyłączeniowych, również często znajdują swoje miejsce właśnie na płycie montażowej. Te komponenty wymagają solidniejszego i bardziej elastycznego mocowania, które zapewnia właśnie płyta.
Wybór odpowiedniego typu płyty montażowej jest równie ważny, co dobór samej rozdzielnicy. Różnorodność dostępnych rozwiązań od materiałów, przez wykończenie powierzchni, po dedykowane systemy pozwala na dopasowanie płyty do specyficznych potrzeb każdej instalacji. Świadomy wybór tego elementu jest kluczowy dla zapewnienia efektywności, trwałości i bezpieczeństwa całego systemu.
Pełna, perforowana czy z tworzywa? Przegląd i zastosowanie typów płyt montażowych
Różnorodność płyt montażowych może przyprawić o zawrót głowy, ale zrozumienie ich kluczowych cech pozwala na dokonanie świadomego wyboru. Klasyfikacja według materiału wykonania i rodzaju powierzchni to podstawowy podział, który determinuje zastosowanie płyty w konkretnych warunkach. Odpowiednie dopasowanie typu płyty do wymagań instalacji jest kluczowe dla jej efektywności i długowieczności.
Płyty pełne (gładkie): maksymalna elastyczność dla niestandardowych projektów
Płyty pełne, czyli gładkie, to synonim niemal nieograniczonej swobody projektowania. Ich największą zaletą jest brak fabrycznych otworów, co pozwala na precyzyjne rozmieszczenie punktów montażowych dokładnie tam, gdzie są potrzebne. To sprawia, że są one idealnym wyborem dla niestandardowych układów, gdzie komponenty mają nietypowe wymiary lub wymagają specyficznego rozmieszczenia. Oczywiście, taka elastyczność wiąże się z koniecznością dokładnego planowania i wykonania otworów na miejscu, co wymaga więcej czasu i precyzji. Według danych Onninen, płyty pełne są preferowane w projektach wymagających indywidualnego dopasowania układu aparatury. Mimo to, dla tych, którzy potrzebują absolutnej kontroli nad układem, płyta pełna jest niezastąpiona.
Płyty perforowane: standard, który oszczędza Twój czas i nerwy
Zupełnie inaczej działają płyty perforowane. Posiadają one fabrycznie wykonane otwory w regularnym rastrze, co znacząco przyspiesza i ułatwia proces montażu. Dzięki temu nie trzeba tracić czasu na precyzyjne trasowanie i wiercenie wystarczy dopasować komponent do dostępnych otworów. Jest to rozwiązanie szczególnie korzystne w przypadku montażu standardowych urządzeń i powtarzalnych układów. Płyty perforowane pomagają zminimalizować ryzyko błędów montażowych i znacznie skracają czas potrzebny na realizację projektu, co w praktyce przekłada się na oszczędność pieniędzy.
Stal ocynkowana kontra tworzywo sztuczne: bitwa materiałów – co i kiedy wybrać?
Wybór materiału, z którego wykonana jest płyta montażowa, ma fundamentalne znaczenie dla jej wytrzymałości i odporności na warunki zewnętrzne. Płyty wykonane z blachy stalowej ocynkowanej to gwarancja wysokiej wytrzymałości mechanicznej i sztywności. Są one idealnym wyborem do montażu ciężkich komponentów i w sytuacjach, gdzie wymagana jest duża odporność na uszkodzenia mechaniczne. Z drugiej strony mamy płyty z tworzyw sztucznych, takich jak pertinaks czy poliester wzmocniony włóknem szklanym. Są one zazwyczaj lżejsze, co ułatwia montaż. Co więcej, tworzywa sztuczne są naturalnie odporne na korozję, co czyni je doskonałym wyborem do instalacji w wilgotnych lub agresywnych środowiskach. Zapewniają również lepszą izolację elektryczną. Według danych Onninen, wybór materiału płyty montażowej ma kluczowe znaczenie dla długowieczności instalacji w specyficznych warunkach środowiskowych. Dlatego tak ważne jest, aby dopasować materiał do specyfiki miejsca montażu.
Dobór odpowiedniej płyty montażowej do rozdzielnicy i aparatury, która ma być na niej zamontowana, nie jest zadaniem skomplikowanym, jeśli podejdziemy do niego metodycznie. Kluczem jest uwzględnienie kilku podstawowych czynników, które zagwarantują stabilność, bezpieczeństwo i funkcjonalność całej instalacji. Przemyślany wybór zapobiegnie wielu problemom, które mogą pojawić się na późniejszych etapach montażu lub eksploatacji.
Jak w 4 krokach dobrać idealną płytę montażową? Praktyczny poradnik
Prowadzę instalacje od lat i wiem, że nawet najlepsza aparatura nie spełni swojej roli, jeśli zostanie zamontowana na nieodpowiedniej podstawie. Dlatego przygotowałem prosty, czterostopniowy proces, który pomoże Ci wybrać idealną płytę montażową. Postępując zgodnie z tymi krokami, masz pewność, że dokonasz właściwego wyboru.
Krok 1: Wymiary i kompatybilność z obudową – czy płyta od tego samego producenta to mus?
Pierwszym i absolutnie kluczowym krokiem jest dopasowanie wymiarów płyty montażowej do wnętrza rozdzielnicy. Należy zmierzyć jej szerokość i wysokość, upewniając się, że płyta nie będzie ani za duża, ani za mała. Warto również zwrócić uwagę na kompatybilność z obudową. Producenci rozdzielnic, tacy jak Eaton, Hager, Schneider Electric czy Legrand, często oferują dedykowane płyty montażowe. Są one zaprojektowane tak, aby idealnie pasowały do ich konkretnych modeli obudów, uwzględniając punkty mocowania i zachowując odpowiednie odległości. Choć płyty uniwersalne mogą być kuszącą opcją, rozwiązania dedykowane zazwyczaj gwarantują najlepsze dopasowanie i najmniej problemów podczas montażu. Jest to bezpieczniejszy wybór, który minimalizuje ryzyko niedopasowania.
Krok 2: Zaplanuj układ aparatury – jak oszacować potrzebną przestrzeń i nośność?
Zanim wybierzesz płytę, musisz wiedzieć, co na niej zamontujesz. Zaplanuj układ wszystkich komponentów gdzie znajdzie się falownik, gdzie sterownik, a gdzie zasilacz. Uwzględnij nie tylko wymiary samych urządzeń, ale także przestrzeń potrzebną na okablowanie, połączenia i ewentualne systemy chłodzenia. Pamiętaj, że grubość i materiał płyty są bezpośrednio powiązane z jej nośnością. Musisz oszacować łączną masę wszystkich elementów, które mają znaleźć się na płycie, i upewnić się, że płyta jest w stanie je bezpiecznie utrzymać. Lepiej wybrać płytę z zapasem nośności, niż ryzykować jej deformację lub uszkodzenie.
Krok 3: Analiza montowanych urządzeń – co ma największe znaczenie (waga, chłodzenie, sposób mocowania)?
Każde urządzenie montowane na płycie ma swoje specyficzne wymagania. Waga jest oczywiście kluczowa dla określenia potrzebnej nośności płyty. Urządzenia generujące ciepło, takie jak falowniki czy niektóre zasilacze, wymagają zapewnienia odpowiedniej cyrkulacji powietrza. Oznacza to, że między nimi a innymi elementami, a także między nimi a obudową, musi być wystarczająco dużo wolnej przestrzeni. Zwróć też uwagę na sposób mocowania poszczególnych komponentów czy będą przykręcane, czy może wymagają specjalnych uchwytów. Wszystkie te czynniki wpłyną na ostateczny wybór płyty i sposób jej przygotowania.
Krok 4: Środowisko pracy a żywotność płyty – wilgoć, zapylenie i wibracje
Ostatni krok to ocena warunków, w jakich będzie pracować rozdzielnica. Czy jest to suche i czyste pomieszczenie, czy może warsztat, hala produkcyjna lub miejsce narażone na wilgoć i kurz? Wilgoć może prowadzić do korozji stalowych płyt, dlatego w takich warunkach lepszym wyborem będą płyty z tworzyw sztucznych. Zapylenie może wymagać zastosowania dodatkowych uszczelnień lub materiałów łatwych do czyszczenia. Wibracje, na przykład w pobliżu maszyn przemysłowych, wymagają szczególnie solidnego mocowania płyty i aparatury. Odporność płyty na czynniki takie jak temperatura, promieniowanie UV czy substancje chemiczne jest równie ważna dla jej długowieczności i bezpieczeństwa instalacji.
Podczas mojej kariery zawodowej widziałem wiele instalacji, zarówno tych wykonanych perfekcyjnie, jak i tych, które wymagały poprawek. Często przyczyną problemów były proste błędy popełnione już na etapie wyboru lub montażu płyty montażowej. Unikanie tych pułapek jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności całej instalacji elektrycznej.
Najczęstsze błędy przy wyborze i instalacji płyty – jak ich uniknąć?
Każdy z nas popełnia błędy, ale w przypadku instalacji elektrycznych niektóre z nich mogą mieć poważne konsekwencje. Dlatego warto znać najczęściej spotykane pułapki i wiedzieć, jak ich unikać. Dotyczą one zarówno wyboru samej płyty, jak i jej późniejszego montażu.
Błąd nr 1: Ignorowanie głębokości rozdzielnicy i przestrzeni na okablowanie
Jednym z najczęstszych błędów jest niedoszacowanie wymaganej przestrzeni wewnątrz rozdzielnicy, zwłaszcza jej głębokości. Wybór zbyt dużej płyty montażowej lub zbyt płytkiej obudowy prowadzi do problemów. Może się okazać, że nie będziemy w stanie zamontować wszystkich urządzeń, drzwi rozdzielnicy nie będą się domykać, a co najważniejsze zabraknie miejsca na prawidłowe ułożenie i prowadzenie przewodów. Pamiętaj, że okablowanie zajmuje sporo miejsca, a jego prawidłowe ułożenie jest kluczowe dla bezpieczeństwa i późniejszego serwisu. Zawsze uwzględnij dodatkową przestrzeń na kable i połączenia.
Błąd nr 2: Niedostosowanie materiału płyty do warunków otoczenia
Kolejnym błędem jest wybór materiału płyty montażowej bez uwzględnienia warunków panujących w miejscu instalacji. Stalowa płyta, która świetnie sprawdzi się w suchym środowisku, może szybko skorodować w wilgotnej hali produkcyjnej lub tam, gdzie występują agresywne chemikalia. Z kolei płyta z tworzywa sztucznego, choć odporna na korozję, może nie wytrzymać dużych obciążeń mechanicznych lub wysokich temperatur. Zawsze dobieraj materiał płyty do specyfiki otoczenia czy jest to wilgoć, wysoka temperatura, zapylenie, czy narażenie na substancje chemiczne. Odpowiedni materiał zapewni długowieczność i bezpieczeństwo instalacji.
Błąd nr 3: Przeciążenie płyty i zły rozkład masy aparatury
Płyta montażowa ma określoną nośność, której nie wolno przekraczać. Montowanie na niej zbyt ciężkich komponentów, które przekraczają jej wytrzymałość, jest prostą drogą do problemów. Co więcej, nawet jeśli łączna masa mieści się w dopuszczalnych normach, zły rozkład ciężaru może prowadzić do naprężeń, deformacji płyty, a nawet jej oderwania od mocowań. Staraj się rozkładać masę równomiernie. W przypadku bardzo ciężkich urządzeń, rozważ zastosowanie dodatkowych wsporników lub punktów podparcia, które odciążą płytę.
Montaż aparatury na płycie montażowej to proces, który wymaga precyzji i metodycznego podejścia. Odpowiednie przygotowanie, zastosowanie właściwych technik mocowania i dbałość o organizację przewodów to klucz do stworzenia instalacji, która będzie nie tylko funkcjonalna i bezpieczna, ale także estetyczna i łatwa w serwisowaniu.
Montaż krok po kroku: od pustej płyty do gotowej instalacji
Po przejściu przez proces wyboru odpowiedniej płyty, czas na jej faktyczny montaż. To etap, w którym teoria spotyka się z praktyką, a staranność wykonania decyduje o jakości całej instalacji. Oto jak krok po kroku przeprowadzić ten proces, aby uzyskać profesjonalny efekt.
Przygotowanie i trasowanie: jak precyzyjnie rozmieścić otwory na płycie pełnej?
Jeśli wybrałeś płytę pełną, kluczowe jest precyzyjne zaplanowanie i wykonanie otworów montażowych. Zacznij od dokładnego rozmieszczenia wszystkich komponentów na płycie, uwzględniając ich wymiary, wymagane odstępy oraz ścieżki, którymi poprowadzone zostaną przewody. Możesz użyć szablonów lub dokładnie wymierzyć położenie każdego urządzenia. Następnie, za pomocą odpowiednich narzędzi pomiarowych, przenieś te wymiary na płytę. Precyzyjne trasowanie i wiercenie są niezbędne, aby uniknąć błędów, które mogłyby skutkować niedopasowaniem aparatury lub problemami z okablowaniem.
Techniki mocowania: od nitonakrętek po wsporniki dystansowe
Istnieje kilka sprawdzonych technik mocowania aparatury do płyty montażowej. Do trwałych i solidnych połączeń świetnie nadają się nitonakrętki, które po zamontowaniu tworzą gwintowany otwór w płycie. Standardowe śruby z nakrętkami to uniwersalne rozwiązanie. W przypadku montażu w tworzywach sztucznych, często stosuje się wkręty samogwintujące. Czasem potrzebne są również wsporniki dystansowe, które pozwalają na stworzenie przestrzeni między płytą a montowanym komponentem. Jest to szczególnie ważne w przypadku urządzeń generujących ciepło, dla których taka przestrzeń jest kluczowa dla prawidłowego chłodzenia. Wybór techniki zależy od rodzaju płyty, mocowanego urządzenia i wymagań instalacji.
Przeczytaj również: Stopnie na dach do komina: wybór, montaż i jak zapewnić bezpieczeństwo?
Organizacja przewodów na płycie: praktyczne wskazówki dla estetycznej i bezpiecznej instalacji
Po zamontowaniu aparatury, priorytetem staje się organizacja przewodów. To etap, który często decyduje o estetyce i bezpieczeństwie całej rozdzielnicy. Używaj korytek kablowych, aby grupować i prowadzić przewody w uporządkowany sposób. Opaski zaciskowe pomogą utrzymać kable w ryzach. W miejscach, gdzie potrzebna jest ochrona przed uszkodzeniami mechanicznymi lub wilgocią, stosuj peszle. Dławiki kablowe zapewnią szczelność przejść przewodów przez obudowę. Prawidłowo ułożone przewody nie tylko wyglądają profesjonalnie, ale przede wszystkim zwiększają bezpieczeństwo, ułatwiają diagnostykę i serwisowanie, a także zapobiegają uszkodzeniom izolacji, które mogłyby prowadzić do zwarć.
