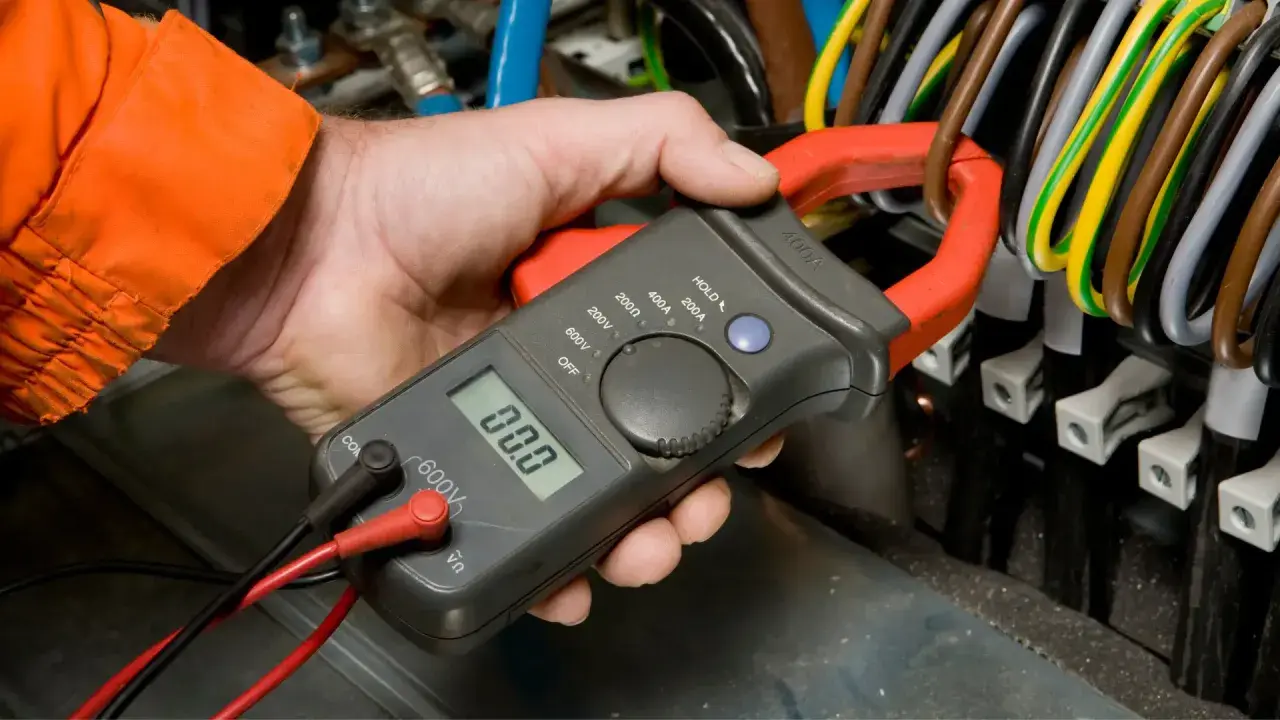

Spadek napięcia w przewodzie: Obliczanie, normy i jak zapobiegać

Spadek napięcia na przewodzie to zjawisko, które dotyka każdej instalacji elektrycznej, niezależnie od jej wielkości czy przeznaczenia. Choć może brzmieć technicznie, jego zrozumienie jest kluczowe dla zapewnienia bezpieczeństwa, efektywności energetycznej i prawidłowego działania wszystkich podłączonych urządzeń. W tym artykule przyjrzymy się bliżej temu zjawisku od jego fizycznych podstaw, przez potencjalne zagrożenia, aż po praktyczne metody obliczeń i minimalizacji. Dowiesz się, dlaczego odpowiedni dobór przewodów to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności i oszczędności.

Czym jest spadek napięcia i dlaczego dotyczy każdej instalacji elektrycznej?

Spadek napięcia to zjawisko, które towarzyszy przepływowi prądu przez każdy przewodnik. Nie jest to defekt czy awaria, lecz fundamentalna właściwość fizyczna materii. Bez względu na to, czy mówimy o skomplikowanych układach przemysłowych, czy o prostym obwodzie w domu, każdy przewód elektryczny stawia pewien opór przepływowi elektronów. Zrozumienie tego, jak i dlaczego napięcie "maleje" w miarę pokonywania tej drogi, jest pierwszym krokiem do zapewnienia stabilności i niezawodności naszej instalacji.

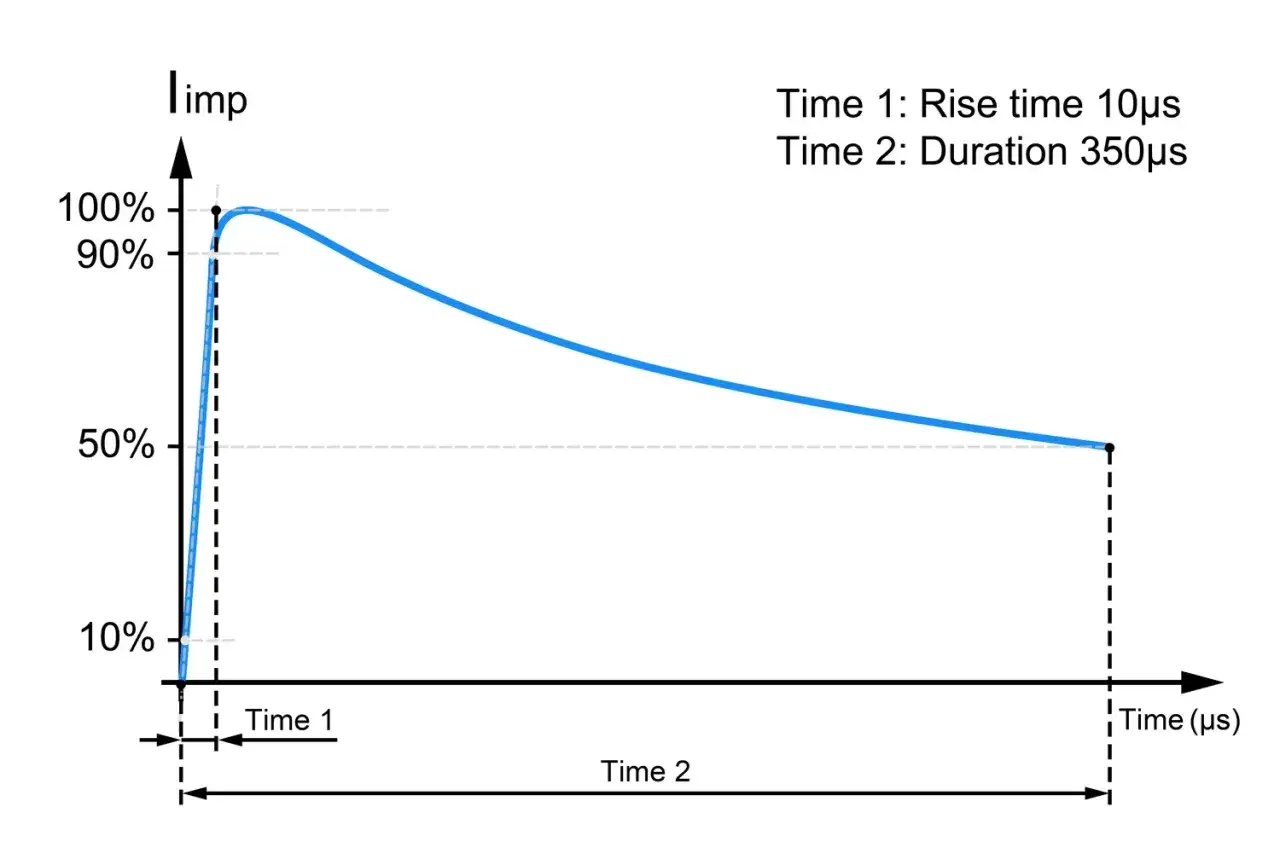

Twój przewód jako opornik – fizyka zjawiska w prostych słowach

Każdy materiał, z którego wykonane są przewody elektryczne czy to miedź, aluminium, czy inny metal posiada pewną, choćby minimalną, rezystancję. Można to porównać do tarcia, które towarzyszy ruchowi. Kiedy elektrony (czyli prąd) przemieszczają się przez przewód, napotykają na swojej drodze przeszkody w postaci atomów materiału. W wyniku tego zderzenia część energii elektrycznej jest rozpraszana, głównie w postaci ciepła. Zgodnie z prawem Ohma, które mówi, że natężenie prądu jest wprost proporcjonalne do napięcia i odwrotnie proporcjonalne do rezystancji (I = U/R), im większy opór przewodu (R) i im większy płynie przez niego prąd (I), tym większy jest spadek napięcia (U) na jego długości. To właśnie ta utracona różnica potencjałów jest tym, co nazywamy spadkiem napięcia.

Kluczowe czynniki: Co decyduje o tym, ile napięcia "ucieka" po drodze?

Wielkość spadku napięcia nie jest stała i zależy od kilku kluczowych czynników. Świadomość ich wpływu pozwala nam lepiej projektować instalacje i unikać problemów. Oto najważniejsze z nich:

• Długość przewodu: Im dłuższa droga, jaką musi pokonać prąd, tym większy całkowity opór napotka. To prosta zależność dłuższy kabel to większy spadek napięcia.
• Przekrój poprzeczny przewodu: Grubszy kabel (o większym przekroju) oferuje mniejszy opór przepływowi prądu. Wyobraźmy sobie szeroką autostradę w porównaniu do wąskiej ścieżki ruch (prąd) płynie swobodniej po autostradzie. Dlatego właśnie przekrój jest tak istotnym parametrem.
• Natężenie prądu: Im więcej prądu płynie przez przewód (czyli im większe obciążenie), tym większe straty energii i tym większy spadek napięcia.
• Materiał przewodu: Różne metale mają różną przewodność. Miedź, powszechnie stosowana w instalacjach, ma znacznie lepszą przewodność niż aluminium. Oznacza to, że dla tego samego przekroju i długości, spadek napięcia na przewodzie miedzianym będzie mniejszy.
• Jakość połączeń: Nawet najlepszy przewód może generować niechciane spadki napięcia, jeśli jego połączenia są luźne, skorodowane lub wykonane nieprawidłowo. Każdy taki "słaby punkt" działa jak dodatkowy, niepożądany opór.

Gdy napięcie spada zbyt mocno – realne zagrożenia dla Twoich urządzeń i portfela

Choć pewien spadek napięcia jest nieunikniony, jego nadmierna wartość może prowadzić do szeregu problemów, które wpływają zarówno na działanie podłączonych urządzeń, jak i na nasze finanse. Zignorowanie tego zjawiska może skutkować kosztownymi naprawami lub wymianą sprzętu.

Od migotania żarówek LED po ryzyko uszkodzenia sprzętu RTV/AGD

Jednym z najbardziej zauważalnych objawów zbyt dużego spadku napięcia jest niestabilna praca oświetlenia. Żarówki, zwłaszcza te nowoczesne typu LED, mogą przygasać, migotać lub po prostu świecić słabiej, niż powinny. Jednak problem nie ogranicza się tylko do światła. Wrażliwa elektronika, taka jak zasilacze komputerowe, telewizory, dekodery czy nawet nowoczesne panele sterujące w urządzeniach AGD, jest zaprojektowana do pracy w określonym zakresie napięcia. Zbyt niskie lub fluktuujące napięcie może prowadzić do ich niestabilnego działania, błędów w oprogramowaniu, a w skrajnych przypadkach nawet do trwałego uszkodzenia.

Ukryty koszt: Jak straty na przewodach podnoszą Twoje rachunki za prąd?

Energia elektryczna, która "ucieka" w postaci ciepła w przewodach z powodu ich rezystancji, nie jest energią, która zasila nasze urządzenia. Jest to energia, za którą płacimy, a która jest po prostu marnowana. Im większy spadek napięcia, tym większe straty. Choć pojedynczy przypadek może wydawać się nieznaczny, w skali całego roku i przy wielu obwodach, te straty sumują się, prowadząc do zauważalnego wzrostu rachunków za prąd. Jest to swoisty "ukryty koszt" nieefektywnej instalacji, który można zredukować poprzez odpowiedni dobór przewodów.

Problemy z rozruchem silników i pomp – kiedy spadek napięcia staje się krytyczny?

Urządzenia wyposażone w silniki elektryczne, takie jak pompy wodne, wentylatory, elektronarzędzia czy pralki, są szczególnie wrażliwe na spadki napięcia, zwłaszcza w momencie rozruchu. Silnik potrzebuje znacznie większego prądu do uruchomienia niż do pracy ciągłej. Jeśli napięcie jest już na granicy dopuszczalnych wartości, silnik może mieć problem z "ruszeniem z miejsca". Może to objawiać się wolnym rozruchem, niepełnym osiągnięciem prędkości obrotowej, a nawet przegrzewaniem się uzwojeń silnika. Długotrwałe problemy z rozruchem mogą prowadzić do szybkiego zużycia lub nawet spalenia silnika, co generuje wysokie koszty naprawy lub wymiany.

Spadek napięcia pod kontrolą – jak go obliczyć krok po kroku?

Aby skutecznie zarządzać spadkiem napięcia, musimy potrafić go oszacować. Na szczęście, istnieją proste wzory, które pozwalają nam obliczyć procentowy spadek napięcia w naszej instalacji, pod warunkiem, że znamy kilka kluczowych parametrów. Pozwala to ocenić, czy nasza instalacja spełnia normy i czy nie grożą nam opisane wcześniej problemy.

Niezbędne dane do obliczeń: Co musisz wiedzieć przed rozpoczęciem liczenia?

Zanim przystąpimy do obliczeń, musimy zebrać kilka podstawowych informacji dotyczących konkretnego obwodu, który chcemy sprawdzić:

• Moc urządzenia (P): Jest to moc pobierana przez odbiornik, podawana w Watach (W). Znajdziemy ją na tabliczce znamionowej urządzenia.
• Długość przewodu (L): To całkowita długość kabla od punktu zasilania (np. rozdzielnicy) do odbiornika, podawana w metrach (m). Pamiętaj, aby uwzględnić drogę "tam i z powrotem" w przypadku instalacji jednofazowej, lub długość jednego przewodu fazowego w instalacji trójfazowej.
• Konduktywność materiału przewodu (γ): Jest to miara zdolności materiału do przewodzenia prądu. Dla miedzi przyjmuje się wartość około 56 (MS/m), a dla aluminium około 33 (MS/m).
• Przekrój przewodu (S): Jest to pole przekroju poprzecznego przewodu, podawane w milimetrach kwadratowych (mm²).
• Napięcie znamionowe (U_n): To napięcie, dla którego zaprojektowana jest instalacja. W Polsce wynosi ono 230 V dla instalacji jednofazowych i 400 V dla instalacji trójfazowych.

Wzór i praktyczny przykład dla instalacji jednofazowej (230V)

Do obliczenia procentowego spadku napięcia w instalacji jednofazowej stosujemy następujący wzór:

ΔU% = (200 * P * L) / (γ * S * U_n²)

Przyjrzyjmy się praktycznemu przykładowi:

1. Załóżmy, że chcemy sprawdzić spadek napięcia dla czajnika elektrycznego o mocy P = 2000 W.
2. Czajnik jest podłączony kablem miedzianym (γ = 56) o długości L = 30 m i przekroju S = 1.5 mm².
3. Napięcie znamionowe instalacji jednofazowej wynosi U_n = 230 V.
4. Podstawiamy wartości do wzoru:

ΔU% = (200 * 2000 W * 30 m) / (56 MS/m * 1.5 mm² * (230 V)²)

5. Obliczamy:

ΔU% = 12 000 000 / (56 * 1.5 * 52900)

ΔU% = 12 000 000 / 44 436 000 ≈ 0.27 %

Jak widać, w tym przypadku spadek napięcia jest bardzo niewielki i mieści się w dopuszczalnych normach.

Obliczenia dla instalacji trójfazowej (400V) – na co zwrócić uwagę?

W przypadku instalacji trójfazowej wzór na procentowy spadek napięcia wygląda nieco inaczej:

ΔU% = (100 * P * L) / (γ * S * U_n²)

Zwróć uwagę na współczynnik 100 zamiast 200. Jest to związane z charakterystyką obciążenia trójfazowego. Przyjrzyjmy się przykładowi:

1. Obliczamy spadek napięcia dla silnika trójfazowego o mocy P = 5000 W.
2. Silnik jest podłączony kablem miedzianym (γ = 56) o długości L = 20 m i przekroju S = 2.5 mm².
3. Napięcie znamionowe instalacji trójfazowej wynosi U_n = 400 V.
4. Podstawiamy wartości do wzoru:

ΔU% = (100 * 5000 W * 20 m) / (56 MS/m * 2.5 mm² * (400 V)²)

5. Obliczamy:

ΔU% = 10 000 000 / (56 * 2.5 * 160000)

ΔU% = 10 000 000 / 22 400 000 ≈ 0.45 %

W tym przykładzie również spadek napięcia jest niewielki. Kluczowe przy obliczeniach dla instalacji trójfazowej jest użycie poprawnego napięcia międzyfazowego (400V) oraz odpowiedniego wzoru.

Ile prądu może legalnie zniknąć? Polskie normy spadku napięcia

Aby zapewnić bezpieczeństwo i prawidłowe działanie instalacji elektrycznych, istnieją określone normy, które regulują dopuszczalne wartości spadku napięcia. Przestrzeganie tych przepisów jest obowiązkowe podczas projektowania, wykonania i odbioru instalacji.

Norma PN-HD 60364-5-52 – co mówi o Twoim domu i ogrodzie?

Podstawowym dokumentem określającym wymagania dotyczące instalacji elektrycznych niskiego napięcia w Polsce jest norma PN-HD 60364-5-52:2011. Norma ta szczegółowo opisuje metody doboru przewodów i ich zabezpieczeń, a także określa dopuszczalne spadki napięcia. Spadek napięcia jest tu liczony od złącza do punktu poboru energii przez odbiornik. Dodatkowo, warto pamiętać, że napięcie w punkcie przyłączenia do sieci publicznej powinno mieścić się w zakresie 230 V ±10%, co oznacza, że teoretycznie może wahać się od 207 V do 253 V.

3% dla oświetlenia, 5% dla gniazdek – jak interpretować te wartości w praktyce?

Norma PN-HD 60364-5-52 precyzuje, że dopuszczalny spadek napięcia od złącza do odbiornika powinien wynosić:

• 3% dla obwodów oświetleniowych.
• 5% dla pozostałych odbiorów, w tym gniazd wtykowych, silników i innych urządzeń.

Dlaczego te wartości są różne? Oświetlenie, zwłaszcza tradycyjne żarówki, jest mniej wrażliwe na niewielkie wahania napięcia niż na przykład urządzenia elektroniczne czy silniki, które potrzebują stabilnego zasilania do prawidłowego działania i rozruchu. Przestrzeganie tych limitów gwarantuje, że urządzenia będą otrzymywać napięcie wystarczające do ich poprawnej pracy.

Spadek napięcia na WLZ a obwody odbiorcze – jak sumują się straty?

Jak skutecznie zapobiegać nadmiernym spadkom napięcia? Kluczowe działania

Zapobieganie nadmiernym spadkom napięcia to przede wszystkim kwestia świadomego projektowania i wykonania instalacji. Istnieje kilka sprawdzonych metod, które pozwalają zminimalizować to zjawisko i zapewnić stabilne zasilanie dla wszystkich urządzeń.

Dobór przekroju przewodu – najważniejsza decyzja w walce ze spadkami napięcia

Absolutnie kluczowym elementem w zapobieganiu nadmiernym spadkom napięcia jest prawidłowy dobór przekroju poprzecznego przewodów. Jak już wielokrotnie podkreślaliśmy, większy przekrój oznacza mniejszą rezystancję, a co za tym idzie mniejszy spadek napięcia. Często zdarza się, że przewody są dobierane jedynie na podstawie maksymalnego obciążenia prądowego, pomijając przy tym długość trasy. Jest to błąd, który może prowadzić do problemów. Zawsze należy brać pod uwagę oba te czynniki, a w razie wątpliwości wybierać przewód o większym przekroju.

Kiedy warto przewymiarować kabel i dać większy przekrój, niż wynika z obciążenia?

Istnieją sytuacje, w których celowe jest zastosowanie przewodu o przekroju większym, niż wynikałoby to z prostych obliczeń obciążenia. Dotyczy to przede wszystkim:

• Bardzo długich tras przewodów: Im dłuższy kabel, tym większy jego całkowity opór. Nawet przy niewielkim obciążeniu, na długiej trasie spadek napięcia może stać się znaczący.
• Zasilania krytycznych odbiorników: Urządzenia, których awaria mogłaby spowodować poważne konsekwencje (np. sprzęt medyczny, systemy alarmowe, silniki pomp w budynkach mieszkalnych), powinny być zasilane z instalacji o jak najmniejszych spadkach napięcia.
• Przewidywanej rozbudowy instalacji: Jeśli planujemy w przyszłości podłączenie dodatkowych urządzeń, warto zastosować nieco grubsze przewody już teraz. Pozwoli to uniknąć konieczności wymiany okablowania w przyszłości.

Miedź kontra aluminium – czy materiał przewodu ma realne znaczenie?

Wybór materiału przewodu ma istotne znaczenie dla wielkości spadku napięcia. Miedź, dzięki swojej wysokiej konduktywności (γ ≈ 56), jest zdecydowanie lepszym przewodnikiem niż aluminium (γ ≈ 33). Oznacza to, że dla tego samego przekroju poprzecznego i tej samej długości, przewód miedziany będzie generował mniejszy spadek napięcia. Choć aluminium jest lżejsze i tańsze, jego niższa przewodność sprawia, że do uzyskania porównywalnych parametrów spadku napięcia potrzebny jest przewód o większym przekroju. W większości domowych instalacji elektrycznych stosuje się przewody miedziane ze względu na ich lepsze właściwości elektryczne i większą trwałość.
