Obliczanie spadku napięcia: Praktyczny przewodnik i wzory

Obliczanie spadku napięcia to fundamentalny etap projektowania każdej instalacji elektrycznej, niezależnie od jej skali. Jest to proces, który bezpośrednio przekłada się na bezpieczeństwo użytkowania, efektywność energetyczną oraz żywotność podłączonych urządzeń. W tym kompleksowym przewodniku zgłębimy tajniki tego zagadnienia, prezentując kluczowe wzory, czynniki wpływające na spadek napięcia oraz praktyczne przykłady, które pomogą Ci opanować tę niezbędną umiejętność.

Dlaczego poprawne obliczenie spadku napięcia to fundament bezpiecznej instalacji?

Zrozumienie i precyzyjne obliczenie spadku napięcia w instalacji elektrycznej to nie tylko wymóg formalny, ale przede wszystkim klucz do zapewnienia bezpieczeństwa i optymalnej pracy wszystkich podłączonych do niej urządzeń. Ignorowanie tego aspektu może prowadzić do szeregu problemów, które w skrajnych przypadkach mogą stanowić realne zagrożenie.

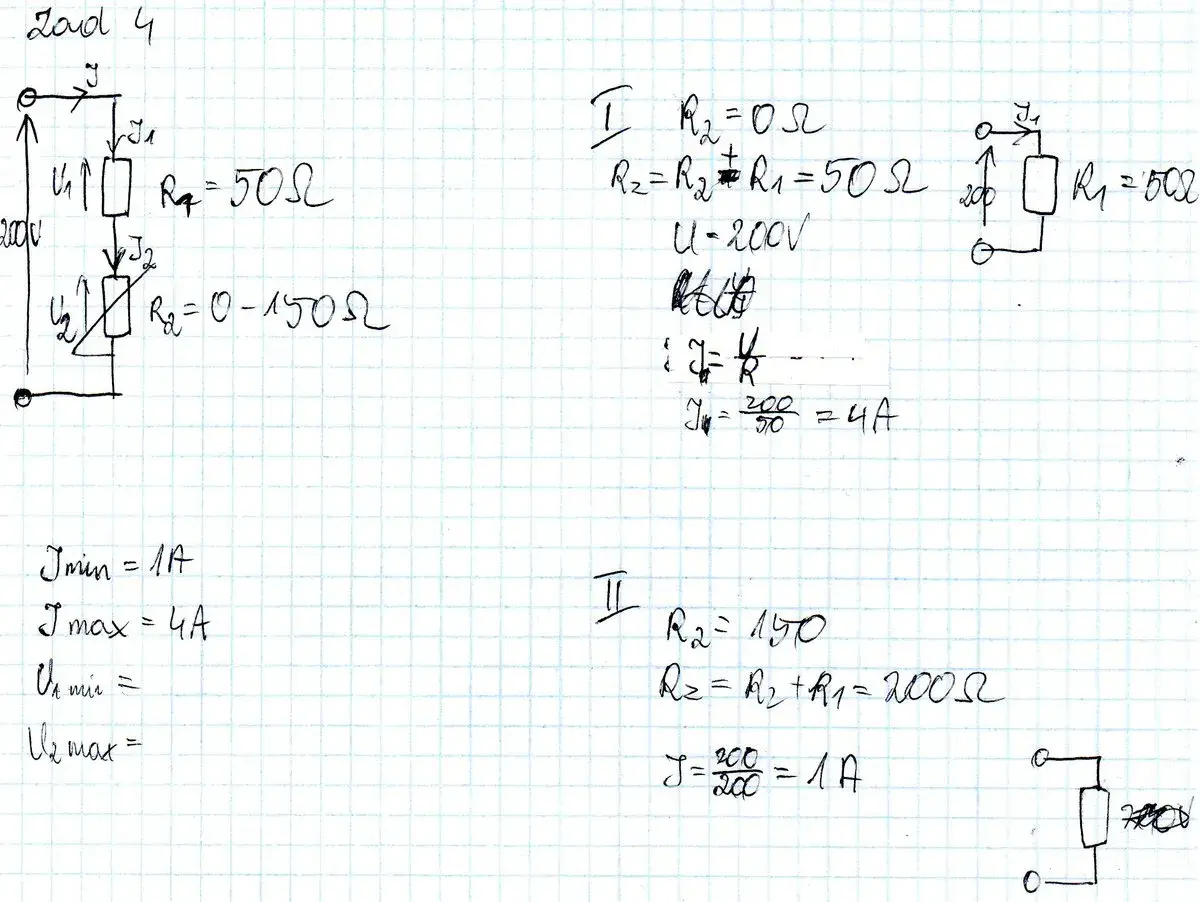

Czym jest spadek napięcia i dlaczego nie można go ignorować?

Spadek napięcia to zjawisko fizyczne polegające na różnicy między napięciem zasilającym a napięciem występującym na zaciskach odbiornika. Jest to nieodłączna konsekwencja przepływu prądu przez przewody, które posiadają pewną, choćby niewielką, rezystancję. Im dłuższy przewód i im mniejszy jego przekrój, tym większa jego rezystancja, a co za tym idzie większy spadek napięcia. Choć jest to zjawisko naturalne, jego nadmierna wartość może mieć bardzo negatywne konsekwencje dla prawidłowego funkcjonowania całej instalacji elektrycznej.

Warto podkreślić, że spadek napięcia jest zjawiskiem, które zawsze występuje. Kluczowe jest jednak, aby jego wartość mieściła się w dopuszczalnych normach. Niedostateczne napięcie docierające do urządzeń może skutkować ich nieprawidłowym działaniem, a nawet trwałym uszkodzeniem. Dlatego też, świadomość tego, jak obliczyć i kontrolować spadek napięcia, jest absolutnie niezbędna dla każdego, kto zajmuje się elektryką.

Realne zagrożenia: Co się stanie, gdy spadek napięcia jest zbyt duży?

Nadmierny spadek napięcia to prosta droga do problemów, które mogą być kosztowne i niebezpieczne. Oto kluczowe zagrożenia, z którymi możemy się spotkać:

• Nieprawidłowe działanie lub uszkodzenie urządzeń: Wiele nowoczesnych urządzeń elektronicznych, w tym sterowniki PLC, systemy oświetlenia LED czy komputery, jest bardzo wrażliwych na wahania napięcia. Niedostateczne napięcie może powodować ich niestabilną pracę, błędy w działaniu, a w dłuższej perspektywie nawet trwałe uszkodzenie podzespołów.
• Przygasanie oświetlenia: Jest to jeden z najbardziej widocznych objawów zbyt dużego spadku napięcia, szczególnie w przypadku tradycyjnych żarówek. Lampy LED również mogą wykazywać obniżoną jasność lub migotanie.
• Przegrzewanie się przewodów: Choć może się to wydawać sprzeczne z intuicją, zbyt niski spadek napięcia nie jest jedynym problemem. W przypadku zbyt małego przekroju przewodu, który nie jest w stanie efektywnie przewodzić prądu przy danym obciążeniu, może dojść do jego nadmiernego nagrzewania. To z kolei zwiększa ryzyko pożaru instalacji elektrycznej.
• Zmniejszenie sprawności i zwiększone straty energii: Urządzenia elektryczne, pracujące przy niższym napięciu niż znamionowe, często tracą na swojej efektywności. Silniki elektryczne mogą mieć obniżoną moc, a grzałki będą wolniej osiągać zadaną temperaturę. Dodatkowo, większa rezystancja przewodów przy większym prądzie oznacza większe straty energii w postaci ciepła, co przekłada się na wyższe rachunki za prąd.

Kto i kiedy musi obowiązkowo obliczać spadki napięcia w instalacji?

Obliczanie spadku napięcia nie jest domeną wyłącznie teoretyków. W praktyce jest to obowiązek lub wysoce zalecana czynność dla wielu profesjonalistów z branży elektrycznej. Projektanci instalacji elektrycznych mają obowiązek uwzględnić analizę spadków napięcia już na etapie tworzenia projektu, aby zapewnić zgodność z normami i bezpieczeństwo przyszłej eksploatacji. Wykonawcy instalacji powinni weryfikować te obliczenia, a także dokonywać własnych analiz, zwłaszcza przy wprowadzaniu zmian lub adaptacji istniejących systemów.

Szczególną uwagę na spadek napięcia powinni zwracać elektrycy podczas odbiorów instalacji, aby upewnić się, że wszystkie parametry mieszczą się w dopuszczalnych limitach. Jest to również kluczowe przy projektowaniu instalacji dla obiektów o dużych obciążeniach prądowych lub tam, gdzie występują bardzo długie odcinki przewodów, np. w dużych obiektach przemysłowych, magazynach, czy rozległych sieciach oświetleniowych.

Kluczowe czynniki wpływające na wartość spadku napięcia

Zrozumienie, co wpływa na spadek napięcia, jest kluczowe do jego efektywnego minimalizowania. Istnieje kilka podstawowych parametrów, które decydują o tym, jak duża będzie ta różnica między napięciem na początku a na końcu obwodu.

Długość i przekrój przewodu – jak wpływają na końcowy wynik?

Długość przewodu (oznaczana zazwyczaj jako `l`) jest jednym z najbardziej oczywistych czynników. Im dłuższy kabel, tym większa jego całkowita rezystancja, a co za tym idzie większy spadek napięcia. Wyobraźmy sobie rurę z wodą: im dłuższa rura, tym większe opory przepływu. Podobnie jest z prądem w przewodzie.

Z drugiej strony mamy przekrój przewodu (oznaczany jako `s`). Jest to powierzchnia, przez którą przepływa prąd. Im większy przekrój (czyli im grubszy kabel), tym mniejsza jego rezystancja. Większa "droga" dla elektronów oznacza mniejsze "tarcie". Dlatego też, aby zmniejszyć spadek napięcia, często stosuje się przewody o większym przekroju niż minimalnie wymagany do przeniesienia danego prądu.

Materiał ma znaczenie: Rezystywność miedzi vs. aluminium

Nie wszystkie materiały przewodzą prąd elektryczny tak samo efektywnie. Kluczową rolę odgrywa tutaj konduktywność (σ), która jest odwrotnością rezystywności. Im wyższa konduktywność materiału, tym niższa jego rezystywność i tym lepiej przewodzi prąd. W praktyce instalacyjnej najczęściej spotykamy dwa materiały: miedź i aluminium.

Miedź ma znacznie wyższą konduktywność niż aluminium. Konkretnie, konduktywność miedzi wynosi około 58 S·m/mm², podczas gdy dla aluminium jest to około 35 S·m/mm². Oznacza to, że aby uzyskać taką samą rezystancję, przewód aluminiowy musi mieć większy przekrój niż miedziany. Z tego powodu, mimo niższej ceny aluminium, w większości instalacji elektrycznych preferuje się stosowanie przewodów miedzianych ze względu na lepsze parametry przewodzenia i mniejszy spadek napięcia przy tej samej grubości.

Wpływ obciążenia prądowego (A) i mocy urządzeń (W)

Im więcej energii pobieramy z obwodu, tym większy prąd musi przez niego przepłynąć. A jak już wiemy, większy prąd (oznaczany jako `I`) w przewodzie o danej rezystancji powoduje większy spadek napięcia. Jest to zależność wprost proporcjonalna podwojenie prądu przy stałych pozostałych parametrach również podwoi spadek napięcia.

Moc urządzeń (oznaczana jako `P` dla mocy czynnej) jest bezpośrednio powiązana z prądem. Im większa moc pobierana przez odbiornik, tym większy prąd jest potrzebny do jej zasilenia (przy stałym napięciu). Dlatego też, podłączając urządzenia o dużej mocy, takie jak piece elektryczne, spawarki, czy silniki, musimy być szczególnie uważni na potencjalny spadek napięcia, który może być znaczący.

Niezbędnik instalatora: Wzory, które musisz opanować

Aby skutecznie zarządzać spadkiem napięcia, niezbędne jest opanowanie podstawowych wzorów, które pozwalają na jego precyzyjne obliczenie. W zależności od rodzaju prądu i układu sieci, stosujemy nieco inne formuły.

Obliczanie spadku napięcia dla prądu stałego (DC) – najprostszy przypadek

W obwodach prądu stałego (DC), gdzie nie występują zjawiska indukcyjne i pojemnościowe, obliczenia są najprostsze. Procentowy spadek napięcia (ΔU%) można obliczyć ze wzoru:

ΔU% = (200 * I * l) / (σ * s * U_n)

Gdzie:

• I prąd płynący w obwodzie [A]
• l długość przewodu [m]
• σ konduktywność materiału przewodu [S·m/mm²] (dla miedzi ok. 58, dla aluminium ok. 35)
• s przekrój przewodu [mm²]
• U_n napięcie znamionowe obwodu [V]

Jak obliczyć spadek napięcia w instalacji jednofazowej (AC 230V)?

W przypadku prądu przemiennego jednofazowego (AC 1-faz.), wzór jest bardzo podobny do tego dla prądu stałego. Często, dla uproszczenia obliczeń w typowych instalacjach domowych, pomija się wpływ reaktancji (indukcyjności i pojemności) obwodu, która jest zazwyczaj niewielka. Wzór na procentowy spadek napięcia (ΔU%) wygląda następująco:

ΔU% = (200 * P * l) / (σ * s * U_n²)

Gdzie:

• P moc czynna odbiornika [W]
• l długość przewodu [m]
• σ konduktywność materiału przewodu [S·m/mm²]
• s przekrój przewodu [mm²]
• U_n napięcie znamionowe obwodu [V] (zazwyczaj 230V)

Obliczenia dla instalacji trójfazowej (AC 400V) – co się zmienia?

W instalacjach trójfazowych (AC 3-faz.), stosowanych głównie do zasilania większych odbiorników i maszyn, wzór na procentowy spadek napięcia (ΔU%) również ulega modyfikacji. Kluczowa różnica polega na współczynniku w liczniku:

ΔU% = (100 * P * l) / (σ * s * U_n²)

Gdzie:

• P moc czynna odbiornika [W]
• l długość przewodu [m]
• σ konduktywność materiału przewodu [S·m/mm²]
• s przekrój przewodu [mm²]
• U_n napięcie znamionowe międzyfazowe obwodu [V] (zazwyczaj 400V)

Zauważ, że współczynnik wynosi 100 zamiast 200, co wynika z natury układu trójfazowego i sposobu obliczania mocy w takim układzie.

Czym jest konduktywność (σ) i jak jej wartość wpływa na obliczenia?

Konduktywność, oznaczana grecką literą sigma (σ), jest miarą zdolności materiału do przewodzenia prądu elektrycznego. Jest to wielkość odwrotnie proporcjonalna do rezystywności. Im wyższa konduktywność, tym materiał lepiej przewodzi prąd, a co za tym idzie stawia mniejszy opór przepływowi elektronów. W kontekście spadku napięcia, wysoka konduktywność materiału przewodu oznacza, że przy tej samej długości i przekroju, spadek napięcia będzie mniejszy.

Wartość konduktywności jest kluczowa w każdym ze wzorów. Dla miedzi, która jest najczęściej stosowanym materiałem w instalacjach elektrycznych, przyjmuje się wartość około 58 S·m/mm². Dla aluminium jest to około 35 S·m/mm². Różnica ta jest znacząca i pokazuje, dlaczego przewody miedziane są preferowane w sytuacjach, gdzie minimalizacja spadku napięcia jest priorytetem. Pamiętaj, aby zawsze stosować właściwą wartość konduktywności dla materiału, z którego wykonany jest przewód.

Obliczenia w praktyce: Przewodnik krok po kroku

Teoria jest ważna, ale nic nie zastąpi praktycznego zastosowania wiedzy. Przyjrzyjmy się kilku przykładom, które pokażą, jak wykorzystać poznane wzory w codziennej pracy elektryka.

Przykład 1: Obliczanie spadku napięcia dla obwodu oświetlenia LED w domu

Załóżmy, że projektujemy obwód oświetleniowy w salonie. Chcemy zasilić listwę LED o łącznej mocy 30W. Od rozdzielnicy do miejsca montażu listwy mamy przewód o długości 25 metrów. Używamy przewodu miedzianego o przekroju 1,5 mm². Napięcie znamionowe to 230V.

Dane wejściowe:

• Moc (P) = 30 W
• Długość (l) = 25 m
• Przekrój (s) = 1,5 mm²
• Konduktywność miedzi (σ) = 58 S·m/mm²
• Napięcie znamionowe (U_n) = 230 V

Kroki obliczeniowe (wzór jednofazowy AC):

ΔU% = (200 * P * l) / (σ * s * U_n²)
ΔU% = (200 * 30 * 25) / (58 * 1.5 * 230²)
ΔU% = 150000 / (58 * 1.5 * 52900)
ΔU% = 150000 / 4547700
ΔU% ≈ 0.033

Wynik:

Przeliczając wynik na procenty, otrzymujemy: 0.033 * 100% = 3.3%. W tym przypadku spadek napięcia (3.3%) jest nieznacznie wyższy niż dopuszczalne 3% dla obwodów oświetleniowych. Sugeruje to, że dla pewności i zgodności z normą, należałoby rozważyć użycie przewodu o większym przekroju (np. 2,5 mm²) lub skrócenie obwodu, jeśli to możliwe.

Przykład 2: Dobór przekroju kabla do zasilania gniazda siłowego w garażu

Chcemy zasilić gniazdo siłowe (trójfazowe) w garażu, do którego podłączymy urządzenie o mocy 5 kW (np. spawarkę). Od rozdzielnicy do garażu mamy 40 metrów przewodu. Chcemy, aby spadek napięcia nie przekroczył 5%. Używamy przewodu miedzianego.

Dane wejściowe:

• Moc (P) = 5000 W
• Długość (l) = 40 m
• Dopuszczalny spadek napięcia (ΔU%) = 5%
• Konduktywność miedzi (σ) = 58 S·m/mm²
• Napięcie znamionowe międzyfazowe (U_n) = 400 V

Musimy dobrać przekrój (s). Przekształcamy wzór trójfazowy, aby wyznaczyć 's':

s = (100 * P * l) / (ΔU% * σ * U_n²)
s = (100 * 5000 * 40) / (5 * 58 * 400²)
s = 20000000 / (5 * 58 * 160000)
s = 20000000 / 46400000
s ≈ 0.43 mm²

Wynik:

Obliczony minimalny przekrój to około 0.43 mm². Jednakże, jest to wartość teoretyczna. W praktyce, dla obwodów siłowych, stosuje się znacznie większe przekroje, aby zapewnić odpowiednią obciążalność prądową i uwzględnić inne czynniki. Standardowo dla mocy 5 kW w instalacji trójfazowej stosuje się przewody o przekroju co najmniej 2,5 mm² lub 4 mm², co z nawiązką spełni wymagania dotyczące spadku napięcia. W tym przypadku, wynik obliczeń pokazuje, że nawet przy tak dużej mocy i umiarkowanej długości, standardowy dobór przekroju jest wystarczający.

Jak wykorzystać wynik do doboru właściwego przekroju przewodu?

Wynik obliczeń spadku napięcia jest kluczowym wskaźnikiem przy doborze przekroju przewodu. Jeśli obliczony spadek napięcia jest mniejszy niż dopuszczalny przez normy (3% dla oświetlenia, 5% dla pozostałych odbiorników), oznacza to, że wybrany przekrój jest wystarczający. Jeśli jednak obliczona wartość jest wyższa, musimy podjąć działania korygujące.

Najczęściej stosowanym i najskuteczniejszym rozwiązaniem jest zwiększenie przekroju przewodu. Większy przekrój oznacza mniejszą rezystancję, a tym samym mniejszy spadek napięcia. W niektórych przypadkach, gdy zwiększenie przekroju jest niemożliwe lub nieopłacalne, można rozważyć skrócenie długości obwodu (jeśli jest to technicznie wykonalne) lub podział obwodu na mniejsze, mniej obciążone sekcje. Zawsze należy pamiętać o zgodności z obowiązującymi normami i przepisami.

Polskie normy i przepisy – jakie są dopuszczalne limity?

Aby zapewnić jednolity poziom bezpieczeństwa i jakości instalacji elektrycznych w Polsce, obowiązują konkretne normy i przepisy, które precyzują dopuszczalne wartości spadków napięcia. Kluczowym dokumentem w tej materii jest norma PN-HD 60364-5-52:2011.

Norma PN-HD 60364-5-52: ile procent spadku napięcia jest dozwolone?

Norma PN-HD 60364-5-52:2011 stanowi podstawę do projektowania i oceny instalacji elektrycznych niskiego napięcia. Określa ona maksymalne dopuszczalne spadki napięcia od złącza instalacji (punktu, w którym energia elektryczna jest dostarczana do obiektu) aż do odbiornika końcowego. Celem tych ograniczeń jest zapewnienie, że urządzenia elektryczne otrzymują napięcie w zakresie pozwalającym na ich prawidłową i bezpieczną pracę.

Różnice w normach: obwody oświetleniowe (3%) a pozostałe (5%)

Norma PN-HD 60364-5-52:2011 wprowadza rozróżnienie w dopuszczalnych spadkach napięcia w zależności od typu odbiornika:

• 3% jest to maksymalny dopuszczalny spadek napięcia dla obwodów oświetleniowych. Niższe napięcie może wpływać na jakość światła, jego barwę i stabilność, a także na żywotność niektórych źródeł światła, np. LED.
• 5% jest to maksymalny dopuszczalny spadek napięcia dla wszystkich pozostałych odbiorników, takich jak gniazda wtyczkowe, obwody do zasilania urządzeń AGD, RTV, czy maszyn przemysłowych (obwody siłowe).

Te różnice wynikają z odmiennej wrażliwości poszczególnych typów urządzeń na wahania napięcia oraz z różnych wymagań dotyczących stabilności parametrów pracy.

Specjalne przypadki: co z instalacjami o długości powyżej 100 metrów?

W przypadku instalacji, których długość przewodów od złącza do odbiornika przekracza 100 metrów, norma PN-HD 60364-5-52:2011 przewiduje pewne modyfikacje. Dopuszcza się zwiększenie spadku napięcia o dodatkowe 0,005% na każdy metr przewodu powyżej 100 metrów. Należy jednak pamiętać, że całkowity dopuszczalny spadek napięcia w takim przypadku nie może przekroczyć łącznie o więcej niż 0,5% wartości bazowych (czyli nie więcej niż 3,5% dla oświetlenia i 5,5% dla pozostałych odbiorników).

Takie rozwiązanie pozwala na ekonomiczne projektowanie długich linii zasilających, jednocześnie nadal zapewniając akceptowalny poziom spadku napięcia, który nie zagraża bezpieczeństwu i prawidłowej pracy urządzeń.

Najczęstsze błędy przy obliczaniu spadku napięcia i jak ich unikać

Nawet przy najlepszych chęciach, w procesie obliczania spadku napięcia można popełnić błędy, które zniweczą cały wysiłek. Świadomość najczęstszych pułapek pozwoli Ci ich uniknąć.

Pomyłka w jednostkach – na co zwrócić szczególną uwagę?

Jednym z najbardziej fundamentalnych błędów jest stosowanie nieprawidłowych jednostek w obliczeniach. Wzory wymagają precyzyjnego podania długości w metrach (m), przekroju w milimetrach kwadratowych (mm²), prądu w amperach (A), mocy w watach (W), a napięcia w woltach (V). Konduktywność materiału również musi być podana w odpowiednich jednostkach (np. S·m/mm²).

Pomylenie jednostek, np. podanie długości w kilometrach zamiast metrach, lub przekroju w centymetrach kwadratowych zamiast milimetrach kwadratowych, prowadzi do drastycznie błędnych wyników. Zawsze dokładnie sprawdzaj jednostki używane w każdym elemencie wzoru, aby mieć pewność, że obliczenia są poprawne.

Nieuwzględnienie prądów rozruchowych silników

Silniki elektryczne, zwłaszcza te większej mocy, charakteryzują się bardzo wysokimi prądami rozruchowymi. W momencie startu silnik może pobierać prąd kilkukrotnie (nawet 5-7 razy) wyższy niż jego prąd znamionowy. Jeśli obliczenia spadku napięcia opieramy wyłącznie na prądzie znamionowym, możemy zignorować ten chwilowy, ale bardzo znaczący impuls prądowy.

Nadmierny spadek napięcia podczas rozruchu silnika może powodować jego niestabilną pracę, a nawet uniemożliwić start. W praktyce, przy projektowaniu obwodów zasilających silniki, należy uwzględnić te prądy rozruchowe, co często wymaga zastosowania przewodów o większym przekroju niż wynikałoby to z samych obliczeń dla prądu znamionowego.

Ignorowanie rezystancji styków i połączeń

W uproszczonych obliczeniach często pomija się rezystancję poszczególnych styków, złączek, zacisków czy nawet samego materiału połączeń. Choć rezystancja pojedynczego styku jest zazwyczaj bardzo mała, w długich instalacjach elektrycznych z wieloma połączeniami, suma tych niewielkich oporności może stanowić zauważalną wartość. Szczególnie w przypadku luźnych, skorodowanych lub źle wykonanych połączeń, rezystancja może być znacząca.

Ignorowanie tych dodatkowych oporności może prowadzić do niedoszacowania całkowitego spadku napięcia w obwodzie. W krytycznych zastosowaniach, gdzie precyzja jest kluczowa, warto uwzględnić również te czynniki.

Co zrobić, gdy obliczony spadek napięcia jest za duży? Skuteczne rozwiązania

Jeśli po przeprowadzeniu obliczeń okaże się, że spadek napięcia przekracza dopuszczalne normy, nie ma powodów do paniki. Istnieje kilka sprawdzonych metod, które pozwalają skutecznie zaradzić temu problemowi.

Zwiększenie przekroju przewodu – najczęstsze i najskuteczniejsze działanie

Jest to najbardziej oczywiste i jednocześnie najczęściej stosowane rozwiązanie. Zwiększenie przekroju przewodu oznacza zmniejszenie jego rezystancji. Zgodnie ze wzorami, spadek napięcia jest odwrotnie proporcjonalny do przekroju przewodu. Grubszy kabel to mniejszy opór, a co za tym idzie mniejszy spadek napięcia. Jest to rozwiązanie skuteczne, choć może wiązać się z wyższymi kosztami materiałowymi i koniecznością zastosowania większych przepustów czy puszek.

Czy skrócenie długości obwodu jest możliwe?

Długość przewodu jest bezpośrednio proporcjonalna do spadku napięcia. Jeśli istnieje techniczna możliwość skrócenia trasy kabla, może to być skuteczne rozwiązanie. Czasami wymaga to jednak przeprojektowania układu instalacji, zmiany lokalizacji rozdzielnicy lub optymalizacji sposobu prowadzenia przewodów. W istniejących instalacjach, gdzie trasa kabla jest już ustalona, skrócenie obwodu jest zazwyczaj trudne lub niemożliwe do zrealizowania.

Przeczytaj również: Lato pełne energii – sprawdź letnie promocje EcoFlow i zyskaj niezależność taniej niż zwykle

Podział obwodów w celu zmniejszenia obciążenia

W przypadku długich lub mocno obciążonych obwodów, dobrym rozwiązaniem może być ich podział. Zamiast jednego długiego obwodu zasilającego wiele punktów, można stworzyć kilka krótszych obwodów, z których każdy będzie zasilał mniejszą grupę odbiorników. Pozwala to na zmniejszenie prądu płynącego przez poszczególne przewody, co bezpośrednio przekłada się na redukcję spadku napięcia na każdym z nich. Jest to rozwiązanie często stosowane w dużych obiektach, gdzie wymagane jest zasilanie wielu punktów na znacznych odległościach.
