RCBO: Jak wybrać różnicówkę z członem nadprądowym?

Wyłącznik różnicowoprądowy z członem nadprądowym, znany pod skrótem RCBO (Residual Current Breaker with Overcurrent protection), to zintegrowane urządzenie zabezpieczające, które łączy w sobie funkcje dwóch oddzielnych aparatów: wyłącznika różnicowoprądowego (chroniącego przed porażeniem prądem) i wyłącznika nadprądowego (chroniącego przed skutkami zwarć i przeciążeń). Jego główną zaletą jest oszczędność miejsca w rozdzielnicy elektrycznej, ponieważ zajmuje jeden lub dwa moduły zamiast standardowych trzech (dla zestawu RCCB+MCB). Zasada działania opiera się na sumowaniu prądów wpływających i wypływających z obwodu za pomocą przekładnika Ferrantiego. W sprawnej instalacji suma ta wynosi zero. Gdy pojawi się prąd upływowy (np. przez ciało człowieka), co świadczy o porażeniu, RCBO natychmiast przerywa obwód. Jednocześnie jego człon nadprądowy reaguje na przeciążenia i zwarcia. Przy doborze RCBO należy uwzględnić następujące parametry:

• Prąd znamionowy (In): Dopasowany do obciążenia i przekroju przewodów w obwodzie, np. 10A dla oświetlenia, 16A dla gniazd ogólnego przeznaczenia. Charakterystyka wyzwalania (B lub C) określa krotność prądu znamionowego, przy której nastąpi zadziałanie (B dla obwodów domowych, C dla urządzeń o większym prądzie rozruchowym).
• Znamionowy prąd różnicowy (IΔn): Dla ochrony przeciwporażeniowej w instalacjach domowych (gniazda, łazienki) stosuje się wyłączniki wysokoczułe o prądzie 30 mA. Dostępne są też wartości 10 mA (dla miejsc o szczególnej wilgotności) oraz 100 mA, 300 mA lub 500 mA (ochrona przeciwpożarowa).
• Typ wyzwalania: Typ AC (reagujący tylko na prądy upływowe przemienne sinusoidalne) jest uznawany za przestarzały. W nowoczesnych instalacjach z dużą ilością elektroniki (zasilacze, sprzęt AGD, LED) standardem jest typ A, który reaguje również na prądy pulsujące stałe. Do bardziej specjalistycznych zastosowań (np. falowniki, stacje ładowania pojazdów) przeznaczone są typy F i B.
• Liczba biegunów: W instalacjach jednofazowych (230V) stosuje się aparaty dwubiegunowe (1P+N), a w trójfazowych (400V) czterobiegunowe (3P+N). RCBO jest szczególnie polecany do ochrony pojedynczych, ważnych obwodów (np. piec, serwer, alarm), aby awaria na jednym z nich nie powodowała wyłączenia zasilania w całym obiekcie przez główny wyłącznik różnicowoprądowy. Stosowanie ochrony różnicowoprądowej w określonych obwodach (m. in. gniazdowych do 32A) jest wymagane przez polskie przepisy i normy (np. PN-HD 60364-4-41).

Czym jest różnicówka z członem nadprądowym i dlaczego warto ją rozważyć?

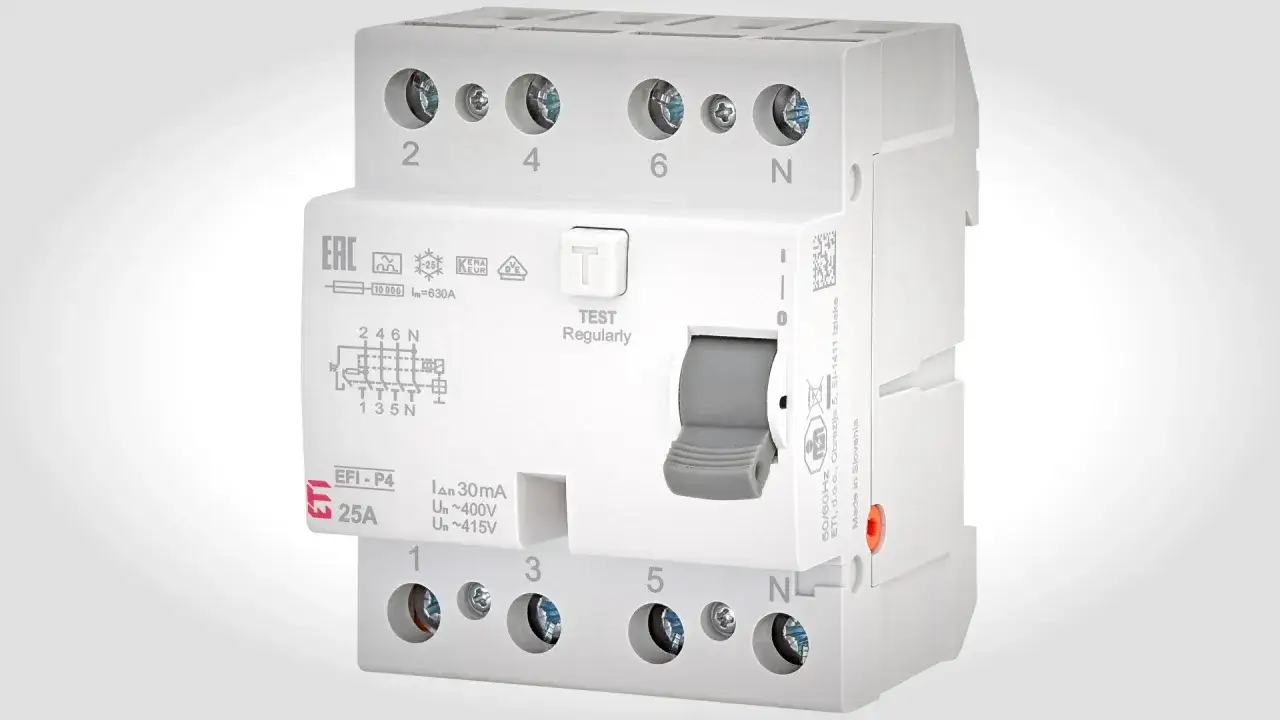

Wyłącznik różnicowoprądowy z członem nadprądowym, czyli RCBO, to zaawansowane technologicznie urządzenie, które stanowi serce nowoczesnej instalacji elektrycznej, zapewniając kompleksową ochronę. Jego kluczową cechą jest zintegrowanie dwóch fundamentalnych funkcji zabezpieczających w jednym, kompaktowym module. Po pierwsze, pełni rolę wyłącznika różnicowoprądowego, monitorując przepływ prądu w obwodzie i natychmiast reagując na najmniejsze odchylenia, które mogą świadczyć o niebezpiecznym prądzie upływowym. Taka sytuacja ma miejsce na przykład wtedy, gdy prąd zaczyna płynąć przez ciało człowieka, co stanowi bezpośrednie zagrożenie życia. Po drugie, RCBO działa jako wyłącznik nadprądowy, skutecznie chroniąc instalację przed skutkami zwarć gwałtownych, krótkotrwałych przepływów prądu o bardzo dużej wartości oraz przeciążeń, czyli długotrwałego przepływu prądu o wartości przekraczającej dopuszczalną normę dla danego obwodu. Mechanizm działania opiera się na precyzyjnym pomiarze prądów za pomocą przekładnika Ferrantiego. W idealnych warunkach, gdy prąd płynący do urządzenia jest równy prądowi wracającemu, suma wektorowa tych prądów wynosi zero. W momencie wystąpienia prądu upływowego, ta równowaga zostaje zaburzona, co powoduje natychmiastowe zadziałanie wyzwalacza różnicowoprądowego i przerwanie obwodu. Równocześnie, człon nadprądowy monitoruje natężenie prądu i w przypadku przekroczenia bezpiecznych wartości, również powoduje wyłączenie zasilania, chroniąc przewody przed przegrzaniem i uszkodzeniem, a urządzenia przed awarią.

Dwa zabezpieczenia w jednym module: jak RCBO chroni Ciebie i Twoją instalację elektryczną?

RCBO to Twój osobisty stróż bezpieczeństwa w świecie elektryczności. Działa dwutorowo, zapewniając ochronę na dwóch kluczowych poziomach. Po pierwsze, chroni Ciebie i Twoich bliskich przed skutkami porażenia prądem. W sytuacji, gdy dojdzie do kontaktu z elementem pod napięciem, na przykład uszkodzonego kabla lub urządzenia, prąd zaczyna płynąć przez Twoje ciało do ziemi. RCBO błyskawicznie wykrywa tę nieprawidłowość prąd wypływający z obwodu jest wtedy mniejszy niż prąd wpływający i w ułamku sekundy przerywa zasilanie, zanim dojdzie do poważnych obrażeń. To zabezpieczenie, znane jako ochrona przeciwporażeniowa, jest absolutnie kluczowe, zwłaszcza w domach i miejscach, gdzie ryzyko kontaktu z wodą lub wilgocią jest podwyższone. Po drugie, RCBO chroni całą Twoją instalację elektryczną przed uszkodzeniami, które mogłyby prowadzić do pożaru lub kosztownych awarii. Jego człon nadprądowy reaguje na dwa rodzaje zagrożeń: zwarcia i przeciążenia. Zwarcia to nagłe, bardzo silne przepływy prądu, które mogą wystąpić na skutek uszkodzenia izolacji lub błędnego połączenia przewodów. Przeciążenia to sytuacja, gdy do obwodu podłączono zbyt wiele urządzeń, a suma ich poboru mocy przekracza możliwości danego obwodu. W obu przypadkach, RCBO szybko odcina zasilanie, zapobiegając przegrzaniu przewodów, uszkodzeniu izolacji, a nawet zapłonie instalacji. Ta podwójna ochrona sprawia, że RCBO jest nieocenionym elementem zapewniającym bezpieczeństwo zarówno ludzi, jak i mienia.

Oszczędność miejsca w rozdzielnicy – kluczowa zaleta w nowoczesnym budownictwie

W dzisiejszych czasach, gdy przestrzeń w naszych domach jest często na wagę złota, a nowoczesne budownictwo kładzie nacisk na maksymalne wykorzystanie dostępnego metrażu, oszczędność miejsca w rozdzielnicy elektrycznej staje się niezwykle istotną zaletą. I tu właśnie RCBO pokazuje swoje największe atuty. Tradycyjne rozwiązanie, polegające na zastosowaniu osobnego wyłącznika różnicowoprądowego (RCCB) i wyłącznika nadprądowego (MCB), zajmuje zazwyczaj trzy moduły w standardowej szynie DIN. Natomiast RCBO, integrując obie te funkcje w jednym urządzeniu, potrzebuje tylko jednego lub dwóch modułów. Ta różnica może wydawać się niewielka, ale w perspektywie całej rozdzielnicy ma ogromne znaczenie. Pozwala to na zmieszczenie większej liczby obwodów zabezpieczonych w tej samej obudowie, co jest szczególnie cenne w małych mieszkaniach, kawalerkach, czy w sytuacji, gdy planujemy rozbudowę istniejącej instalacji. Mniejsza rozdzielnica to nie tylko oszczędność miejsca, ale często także niższe koszty materiałów i montażu. W nowoczesnym budownictwie, gdzie projektanci starają się optymalizować każdy aspekt, kompaktowe rozwiązania takie jak RCBO stają się standardem, ułatwiając instalację i zapewniając elastyczność w przyszłych modyfikacjach.

RCBO kontra klasyczny zestaw (RCD + MCB) – kiedy kompaktowe rozwiązanie wygrywa?

Decyzja między zastosowaniem wyłącznika RCBO a tradycyjnego zestawu składającego się z osobnego wyłącznika różnicowoprądowego (RCD/RCCB) i wyłącznika nadprądowego (MCB) zależy od specyfiki danej instalacji i indywidualnych potrzeb. RCBO oferuje niezaprzeczalne korzyści w postaci kompaktowości zajmuje mniej miejsca w rozdzielnicy, co jest kluczowe w małych przestrzeniach lub przy ograniczonej liczbie miejsc na szynie DIN. Prostszy jest również montaż, ponieważ wymaga mniej okablowania i jest mniej podatny na błędy połączeniowe. Potencjalnie, przy zakupie większej liczby sztuk, może okazać się również bardziej ekonomiczne, biorąc pod uwagę koszt okablowania i czasu pracy elektryka. Jednakże, klasyczny zestaw ma swoje zalety. W przypadku awarii jednego z elementów (np. uszkodzenia członu różnicowoprądowego), wystarczy wymienić tylko ten konkretny moduł, podczas gdy w RCBO konieczna jest wymiana całego urządzenia. Ponadto, w niektórych zaawansowanych instalacjach, gdzie wymagana jest specyficzna selektywność działania lub możliwość resetowania poszczególnych funkcji niezależnie, zestaw RCD + MCB może oferować większą elastyczność. Mimo to, w większości standardowych zastosowań domowych, zwłaszcza tam, gdzie liczy się oszczędność miejsca i prostota instalacji, RCBO jest zdecydowanie lepszym wyborem. Jest idealny do ochrony pojedynczych obwodów, takich jak te zasilające kluczowe urządzenia AGD, oświetlenie łazienkowe czy gniazda w garażu, zapewniając niezawodną ochronę bez zbędnego zajmowania przestrzeni.

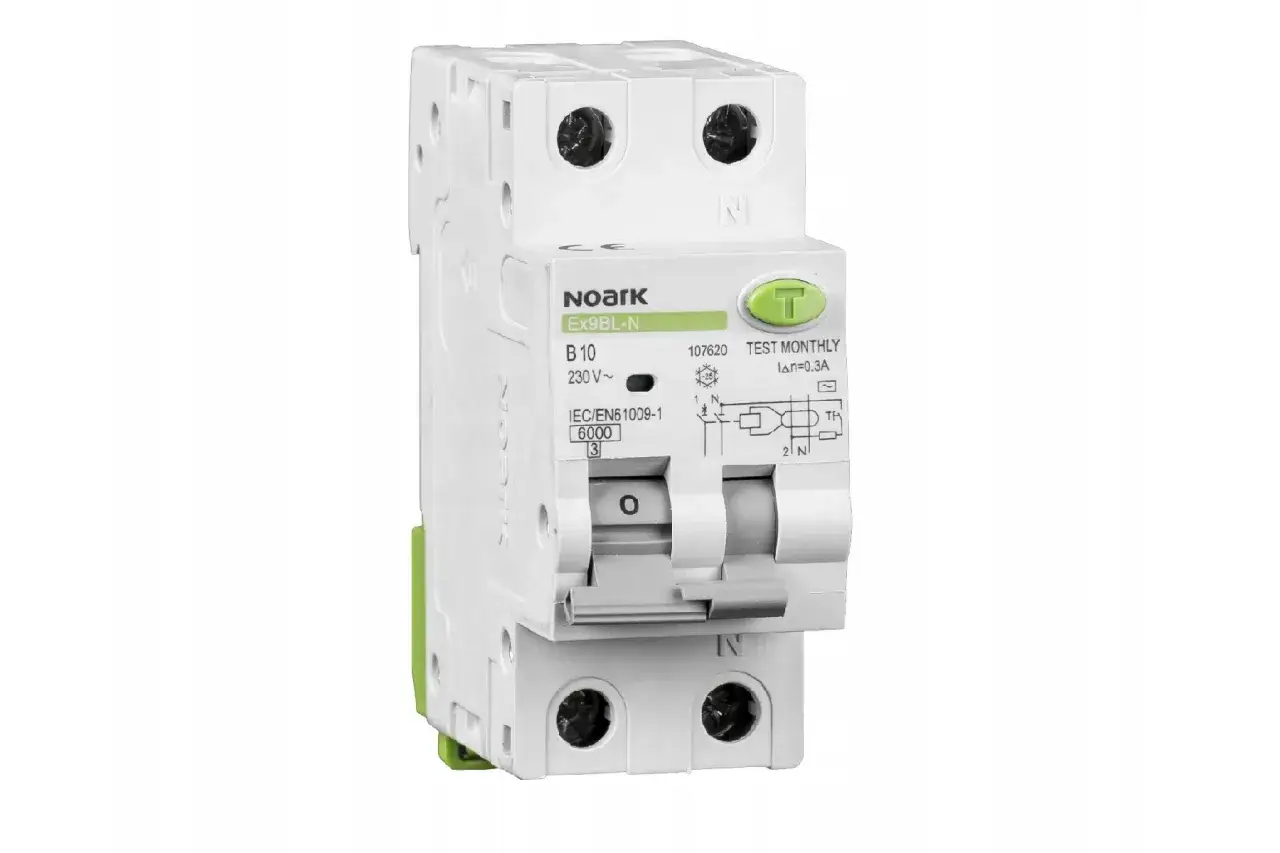

Jak poprawnie dobrać RCBO? Kluczowe parametry, które musisz zrozumieć przed zakupem

Wybór odpowiedniego wyłącznika RCBO to nie tylko kwestia techniczna, ale przede wszystkim fundamentalny krok w zapewnieniu bezpieczeństwa Twojej instalacji elektrycznej i jej użytkowników. Zrozumienie kluczowych parametrów technicznych, które są widoczne na obudowie urządzenia, jest absolutnie niezbędne, aby uniknąć błędów, które mogłyby skutkować brakiem ochrony, niepotrzebnymi wyłączeniami prądu, a w skrajnych przypadkach nawet zagrożeniem. Prawidłowo dobrany RCBO gwarantuje, że ochrona przeciwporażeniowa i przeciwzwarciowa będzie działać tak, jak powinna, zgodnie z najnowszymi normami i standardami bezpieczeństwa. Poświęcenie chwili na zrozumienie tych parametrów to inwestycja, która procentuje niezawodnością i spokojem na lata.

Prąd znamionowy (In) i charakterystyka (B czy C) – jak dopasować zabezpieczenie do mocy urządzeń?

Prąd znamionowy (In) to podstawowa wartość określająca maksymalne natężenie prądu, jakie dany wyłącznik może bezpiecznie przewodzić w sposób ciągły, bez ryzyka przegrzania. Jest on ściśle powiązany z przekrojem przewodów w danym obwodzie im większy prąd znamionowy, tym grubsze przewody są potrzebne. W domowych instalacjach elektrycznych najczęściej spotykamy wartości takie jak 10A, dedykowane do obwodów oświetleniowych, oraz 16A, które są standardem dla obwodów gniazd ogólnego przeznaczenia. Wyższe wartości, np. 20A czy 25A, stosuje się do bardziej obciążonych obwodów, takich jak te zasilające kuchenki elektryczne czy inne energochłonne urządzenia. Równie ważna jest charakterystyka wyzwalania, oznaczana literami B lub C. Charakterystyka B oznacza, że wyłącznik zadziała przy prądzie 3-5 razy większym od znamionowego. Jest to typowa charakterystyka dla obwodów domowych, gdzie prądy rozruchowe urządzeń są niewielkie. Z kolei charakterystyka C, która wyzwala przy prądzie 5-10 razy większym od znamionowego, jest przeznaczona dla obwodów, w których występują urządzenia generujące większe prądy rozruchowe, na przykład silniki elektryczne (pompy, wentylatory), sprzęt AGD z silnikami (pralki, lodówki) czy oświetlenie halogenowe. Wybór niewłaściwej charakterystyki może prowadzić do problemów: zbyt niska (np. B w obwodzie z silnikiem) spowoduje niepotrzebne wyłączenia, a zbyt wysoka (np. C w obwodzie oświetleniowym) może opóźnić reakcję na przeciążenie.

Prąd różnicowy (IΔn) – dlaczego 30 mA to standard w ochronie życia?

Znamionowy prąd różnicowy (IΔn) to parametr, który definiuje czułość wyłącznika na prądy upływowe. Jest to wartość prądu, przy której wyłącznik różnicowoprądowy (a tym samym RCBO) ma za zadanie zadziałać i przerwać obwód. W instalacjach elektrycznych w budynkach mieszkalnych, dla ochrony przeciwporażeniowej, standardem jest stosowanie wyłączników o prądzie różnicowym wynoszącym 30 mA. Dlaczego akurat ta wartość? Jest ona wynikiem badań i analiz, które wykazały, że prąd o natężeniu 30 mA płynący przez ciało człowieka przez krótki czas nie powinien spowodować trwałych uszczerbków na zdrowiu ani śmierci. Jest to więc bezpieczny próg, poniżej którego ryzyko porażenia jest minimalne. Wyłączniki o mniejszym prądzie różnicowym, na przykład 10 mA, stosuje się w miejscach o szczególnie podwyższonym ryzyku, takich jak łazienki, pralnie czy baseny, gdzie kontakt z wodą jest częsty i znacząco zwiększa przewodnictwo elektryczne ciała. Z kolei wyższe wartości prądu różnicowego, takie jak 100 mA, 300 mA czy nawet 500 mA, nie służą już bezpośredniej ochronie życia, lecz ochronie przeciwpożarowej. Ich zadaniem jest wykrywanie większych prądów upływowych, które mogłyby doprowadzić do przegrzania instalacji i powstania pożaru, ale nie są wystarczająco czułe, aby chronić przed porażeniem w przypadku bezpośredniego kontaktu.

Typ wyzwalania A czy AC? Kluczowa różnica dla bezpieczeństwa przy nowoczesnej elektronice

Wybór odpowiedniego typu wyzwalania w RCBO jest kluczowy dla zapewnienia skutecznej ochrony w obliczu rosnącej liczby urządzeń elektronicznych w naszych domach. Typ AC jest najstarszym i najbardziej podstawowym rodzajem wyzwalania. Reaguje on wyłącznie na sinusoidalne prądy przemienne, czyli takie, jakie generują tradycyjne urządzenia elektryczne, np. żarówki tradycyjne czy proste grzałki. Problem polega na tym, że nowoczesna elektronika zasilacze impulsowe w komputerach, telewizorach, ładowarkach do telefonów, a także energooszczędne oświetlenie LED często generuje prądy upływowe o charakterze pulsującym stałym lub inne, bardziej złożone przebiegi. Typ AC nie jest w stanie ich wykryć, co oznacza, że w przypadku awarii takiego urządzenia, ochrona różnicowoprądowa po prostu nie zadziała, pozostawiając użytkownika narażonym na niebezpieczeństwo. Dlatego też, w dzisiejszych instalacjach, standardem stał się typ A. Jest on znacznie bardziej zaawansowany, ponieważ oprócz sinusoidalnych prądów przemiennych, potrafi wykryć i zareagować na prądy upływowe o charakterze pulsującym stałym. To sprawia, że jest on idealnym wyborem do ochrony obwodów zasilających większość sprzętu AGD i RTV. Istnieją również bardziej specjalistyczne typy, takie jak F (reagujący na prądy zmienne, pulsujące stałe i wygładzone) oraz B (reagujący na wszystkie rodzaje prądów, w tym czyste prądy stałe), które znajdują zastosowanie w bardziej zaawansowanych instalacjach, na przykład zasilających falowniki, stacje ładowania pojazdów elektrycznych czy urządzenia medyczne.

Instalacja jedno- czy trójfazowa? Dobór odpowiedniej liczby biegunów (1P+N vs 3P+N)

Kolejnym istotnym parametrem przy wyborze RCBO jest liczba biegunów, która bezpośrednio zależy od rodzaju instalacji elektrycznej, w jakiej będzie on pracował. W przeważającej większości domów jednorodzinnych i mieszkań stosuje się instalacje jednofazowe, pracujące pod napięciem 230V. W takich przypadkach konieczne jest zastosowanie wyłącznika dwubiegunowego, oznaczonego jako 1P+N. Oznacza to, że wyłącznik ten przerywa jednocześnie obwód fazowy (L) i neutralny (N). Jest to kluczowe dla zapewnienia pełnego bezpieczeństwa, ponieważ odłączenie obu przewodów uniemożliwia przepływ prądu nawet w przypadku błędów w instalacji. Natomiast w obiektach przemysłowych, większych budynkach komercyjnych, a także w niektórych nowoczesnych domach zasilanych z sieci trójfazowej (400V), stosuje się wyłączniki czterobiegunowe, oznaczone jako 3P+N. Takie urządzenie jest w stanie odciąć zasilanie we wszystkich trzech fazach oraz przewodzie neutralnym, co jest niezbędne do prawidłowego zabezpieczenia obwodów trójfazowych. Niewłaściwy dobór liczby biegunów może prowadzić do nieprawidłowego działania zabezpieczeń lub braku ochrony w niektórych sytuacjach, dlatego zawsze należy dopasować RCBO do specyfiki zasilania w danym obiekcie.

Gdzie montaż wyłącznika RCBO ma największy sens? Praktyczne zastosowania

Wyłącznik RCBO, dzięki swojej kompaktowej budowie i zintegrowanym funkcjom, jest niezwykle wszechstronnym urządzeniem, które znajduje zastosowanie w wielu specyficznych scenariuszach. Jego zdolność do jednoczesnego zabezpieczenia przed porażeniem prądem, zwarciem i przeciążeniem, przy jednoczesnej oszczędności miejsca, czyni go idealnym wyborem tam, gdzie bezpieczeństwo i efektywność muszą iść w parze. Poniżej przedstawiam kilka kluczowych zastosowań, w których montaż RCBO jest nie tylko uzasadniony, ale wręcz zalecany.

Selektywna ochrona krytycznych obwodów: piec, brama garażowa, serwerownia

Jednym z najbardziej strategicznych zastosowań RCBO jest ochrona pojedynczych, krytycznych obwodów. Wyobraźmy sobie sytuację, w której główny wyłącznik różnicowoprądowy w naszej rozdzielnicy chroni cały budynek. Jeśli na jednym z obwodów, na przykład zasilającym piec centralnego ogrzewania, wystąpi drobne zwarcie, które spowoduje zadziałanie głównego zabezpieczenia, całe ogrzewanie zostanie wyłączone, co w zimie może prowadzić do poważnych konsekwencji. Zastosowanie dedykowanego RCBO dla takiego obwodu rozwiązuje ten problem. W przypadku awarii na tym konkretnym obwodzie, zadziała tylko jego własny RCBO, odcinając zasilanie tylko do pieca, podczas gdy reszta instalacji pozostanie nienaruszona. To samo dotyczy innych kluczowych urządzeń, takich jak brama garażowa, system alarmowy, kamery monitoringu, czy serwerownia w firmie. Selektywna ochrona za pomocą RCBO zapewnia, że awaria w jednym miejscu nie sparaliżuje funkcjonowania całego obiektu. Jest to również rozwiązanie, które ułatwia lokalizację problemu wiemy dokładnie, który obwód wymaga uwagi. Dzięki temu, RCBO staje się nie tylko elementem bezpieczeństwa, ale także narzędziem zwiększającym niezawodność i ciągłość działania kluczowych systemów.

Idealne rozwiązanie do małych mieszkań i ciasnych rozdzielnic

Jak już wcześniej wspominałem, oszczędność miejsca to jedna z największych zalet RCBO. W kontekście małych mieszkań, gdzie przestrzeń jest na wagę złota, a rozdzielnice elektryczne często mają ograniczoną liczbę miejsc na szynie DIN, kompaktowość RCBO jest nieoceniona. Pozwala ona na zmieszczenie większej liczby niezależnych obwodów zabezpieczonych w tej samej, niewielkiej obudowie. Zamiast zajmować trzy moduły na jeden obwód (jak w przypadku zestawu RCD+MCB), RCBO potrzebuje zaledwie jednego lub dwóch. To z kolei otwiera drzwi do bardziej elastycznego projektowania instalacji, umożliwiając podział na mniejsze, bardziej logiczne obwody. Dla przykładu, w małym mieszkaniu możemy wydzielić osobne obwody na oświetlenie, gniazda w kuchni, gniazda w łazience, a nawet na konkretne urządzenia AGD, takie jak pralka czy zmywarka, wszystko to mieszcząc w kompaktowej rozdzielnicy. Jest to szczególnie ważne podczas remontów, kiedy często chcemy zmodernizować instalację, dodając nowe punkty świetlne czy gniazda, a możliwości przestrzenne rozdzielnicy są ograniczone. RCBO pozwala na takie modernizacje bez konieczności wymiany całej rozdzielnicy na większą, co generuje dodatkowe koszty i kłopotliwy montaż.

Obwody w miejscach o podwyższonej wilgotności: łazienka, pralnia, kuchnia

Miejsca takie jak łazienki, pralnie czy kuchnie, ze względu na obecność wody i podwyższoną wilgotność, należą do stref o szczególnym ryzyku porażenia prądem. Woda jest doskonałym przewodnikiem, a kontakt z wilgotną skórą znacząco obniża jej rezystancję, co sprawia, że nawet niewielki prąd może być niebezpieczny. Właśnie dlatego, zgodnie z obowiązującymi przepisami, obwody elektryczne w tych pomieszczeniach muszą być chronione za pomocą wyłączników różnicowoprądowych. RCBO jest tutaj idealnym rozwiązaniem, ponieważ łączy ochronę przeciwporażeniową z ochroną przed przeciążeniami i zwarciami, które również mogą wystąpić w wilgotnym środowisku. Co więcej, w łazienkach i innych miejscach o ekstremalnie wysokim ryzyku, zaleca się stosowanie RCBO o prądzie różnicowym wynoszącym 10 mA. Taka wartość zapewnia jeszcze szybszą reakcję i minimalizuje ryzyko nawet przy bardzo niskich prądach upływowych, które mogłyby być niebezpieczne w kontakcie z wodą. Zastosowanie RCBO w tych strefach to nie tylko wymóg norm, ale przede wszystkim świadoma decyzja o zapewnieniu maksymalnego bezpieczeństwa dla domowników.

Zabezpieczenie gniazd zewnętrznych i w garażu – dlaczego to tak ważne?

Gniazda elektryczne znajdujące się na zewnątrz budynków, w garażach, a także te przeznaczone do podłączenia urządzeń ogrodowych, są narażone na szereg specyficznych zagrożeń, które znacząco zwiększają ryzyko porażenia prądem. Wiatr, deszcz, śnieg, zmiany temperatury, a także potencjalne uszkodzenia mechaniczne to wszystko może prowadzić do degradacji izolacji przewodów i obudowy gniazda, stwarzając niebezpieczeństwo. Ponadto, w garażach często używamy elektronarzędzi, które mogą być bardziej wrażliwe na wilgoć lub mieć uszkodzone przewody. W takich warunkach, standardowy wyłącznik nadprądowy może nie wystarczyć do zapewnienia pełnego bezpieczeństwa. Dlatego też, polskie normy, w tym kluczowa norma PN-HD 60364-4-41, wyraźnie wskazują na konieczność stosowania ochrony różnicowoprądowej w obwodach gniazdowych o prądzie znamionowym do 32A, niezależnie od tego, czy znajdują się one wewnątrz, czy na zewnątrz budynku. RCBO, łącząc w sobie obie funkcje, jest tutaj idealnym rozwiązaniem. Zapewnia on zarówno ochronę przed porażeniem, jak i przed przeciążeniem czy zwarciem, które mogą być spowodowane np. przez wilgoć lub uszkodzenie narzędzia. Montaż RCBO na takich obwodach to gwarancja bezpieczeństwa, zwłaszcza gdy z tych gniazd korzystają dzieci lub osoby mniej doświadczone w pracy z elektrycznością.

Najczęstsze błędy przy wyborze i instalacji RCBO – tego musisz unikać

Wybór i instalacja wyłącznika RCBO, choć pozornie prosta, kryje w sobie kilka potencjalnych pułapek, których świadomość jest kluczowa dla zapewnienia rzeczywistego bezpieczeństwa. Błędy popełnione na etapie doboru parametrów lub montażu mogą nie tylko zniweczyć korzyści płynące z zastosowania tego nowoczesnego urządzenia, ale w skrajnych przypadkach mogą nawet stworzyć nowe zagrożenia. Jako ekspert z wieloletnim doświadczeniem, widziałem wiele instalacji, w których pozornie dobre intencje doprowadziły do nieprawidłowych rozwiązań. Dlatego poniżej przedstawiam najczęściej spotykane błędy, których zdecydowanie należy unikać, aby mieć pewność, że Twój RCBO działa tak, jak powinien.

Błąd #1: Wybór przestarzałego typu AC do obwodów z elektroniką

To jeden z najpoważniejszych błędów, który niestety wciąż zdarza się w mniej doświadczonych instalacjach. Wybór wyłącznika typu AC do obwodów, w których znajdują się nowoczesne urządzenia elektroniczne, jest jak próba złapania ryby siecią z dziurami po prostu nie zadziała. Typ AC, jak już wspominałem, reaguje tylko na sinusoidalne prądy przemienne. Tymczasem większość współczesnych urządzeń, takich jak komputery, laptopy, telewizory, smartfony z ładowarkami, a nawet energooszczędne oświetlenie LED, wykorzystuje zasilacze impulsowe. Te zasilacze, w przypadku awarii lub specyficznych warunków pracy, mogą generować prądy upływowe o charakterze pulsującym stałym. Wyłącznik typu AC jest na nie "ślepy" nie jest w stanie ich wykryć. W efekcie, nawet jeśli dojdzie do niebezpiecznego prądu upływowego, wyłącznik nie zadziała, a ochrona różnicowoprądowa będzie nieskuteczna. To stwarza realne ryzyko porażenia prądem. Dlatego tak ważne jest, aby w dzisiejszych czasach, gdy elektronika dominuje w naszych domach, zawsze wybierać wyłączniki typu A, które są w stanie wykryć szerszy zakres prądów upływowych i zapewnić rzeczywiste bezpieczeństwo.

Błąd #2: Niedopasowanie charakterystyki wyzwalania (B/C) do rodzaju obciążenia

Charakterystyka wyzwalania wyłącznika nadprądowego (a tym samym RCBO) określa, jak szybko i przy jakim natężeniu prądu wyłącznik zareaguje na przeciążenie lub zwarcie. Wybór niewłaściwej charakterystyki jest jak źle dopasowany klucz albo nie otworzy zamka, albo uszkodzi jego mechanizm. Jeśli w obwodzie, który zasila urządzenia generujące wysokie prądy rozruchowe, na przykład silnik w pralce, lodówce, pompie czy wentylatorze, zastosujemy wyłącznik o charakterystyce B (która jest przeznaczona do obwodów o małych prądach rozruchowych), możemy spodziewać się częstych, nieuzasadnionych wyłączeń. Silnik podczas uruchamiania pobiera chwilowo znacznie większy prąd, co może spowodować zadziałanie wyłącznika B, mimo że obciążenie jest w normie. Z drugiej strony, jeśli w obwodzie oświetleniowym, gdzie prądy rozruchowe są minimalne, zastosujemy wyłącznik o charakterystyce C (przeznaczonej dla urządzeń z większymi prądami rozruchowymi), ryzykujemy opóźnioną reakcję na przeciążenie. W przypadku awarii izolacji lub podłączenia zbyt wielu urządzeń, wyłącznik C może nie zadziałać wystarczająco szybko, co doprowadzi do przegrzania przewodów i potencjalnego zagrożenia pożarowego. Dlatego kluczowe jest, aby dokładnie przeanalizować rodzaj obciążeń w danym obwodzie i dobrać odpowiednią charakterystykę B dla standardowych obwodów domowych, C dla obwodów z silnikami i innymi urządzeniami generującymi wysokie prądy rozruchowe.

Błąd #3: Niewłaściwe podłączenie przewodów neutralnych (N) i jego konsekwencje

To błąd, który może mieć bardzo poważne konsekwencje dla działania ochrony różnicowoprądowej, a nawet prowadzić do niebezpiecznych sytuacji. Wyłącznik RCBO, podobnie jak zwykły wyłącznik różnicowoprądowy, działa na zasadzie porównywania prądu płynącego w przewodzie fazowym (L) z prądem wracającym w przewodzie neutralnym (N). Aby to porównanie było możliwe i aby ochrona działała prawidłowo, każdy obwód chroniony przez osobny RCBO musi mieć swój własny, dedykowany przewód neutralny podłączony bezpośrednio do zacisku N w tym wyłączniku. Bardzo często spotykanym błędem jest "wspólne N", czyli podłączenie przewodów neutralnych z kilku różnych obwodów do jednego zacisku, a następnie poprowadzenie tylko jednego przewodu do rozdzielnicy. W takiej sytuacji, jeśli na jednym z obwodów wystąpi prąd upływowy, RCBO może nie zadziałać, ponieważ prąd wracający z innych, nieuszkodzonych obwodów, nadal będzie płynął przez wspólny przewód neutralny. Co gorsza, takie podłączenie może prowadzić do fałszywych wyłączeń, gdy prądy z różnych obwodów sumują się w nieprzewidziany sposób. Dlatego tak ważne jest, aby każdy RCBO był podłączony w układzie L-N, z osobnym przewodem neutralnym dla każdego zabezpieczanego obwodu. Jest to absolutna podstawa prawidłowego działania ochrony różnicowoprądowej.

Jak rozpoznać aparat wysokiej jakości? Na co zwrócić uwagę na produkcie?

Rynek oferuje szeroki wybór wyłączników RCBO, a ich ceny mogą się znacznie różnić. Jak więc odróżnić produkt solidny, który zapewni niezawodną ochronę przez lata, od tego, który może okazać się zawodny? Jakość wykonania i zastosowane materiały mają bezpośredni wpływ na trwałość, niezawodność i skuteczność działania zabezpieczenia. Dlatego warto poświęcić chwilę na analizę kilku kluczowych elementów, które pomogą Ci dokonać świadomego wyboru i zainwestować w bezpieczeństwo.

Odczytywanie oznaczeń i symboli na obudowie – mała ściągawka

Obudowa wyłącznika RCBO to prawdziwa kopalnia informacji, ale tylko dla tych, którzy wiedzą, jak je odczytać. Dlatego przygotowałem dla Ciebie małą ściągawkę, która pomoże Ci zrozumieć najważniejsze oznaczenia:

• In (Prąd znamionowy): Określa maksymalny prąd ciągły, jaki może przepływać przez wyłącznik. Zazwyczaj podany w amperach (A), np. 16A, 25A.
• IΔn (Znamionowy prąd różnicowy): Określa czułość wyłącznika na prąd upływowy. Najczęściej spotykane wartości to 30 mA (ochrona przeciwporażeniowa) i 10 mA (ochrona zwiększona).
• Typ wyzwalania (AC, A, F, B): Informuje o rodzaju prądów upływowych, na które reaguje wyłącznik. Jak już omawialiśmy, typ A jest standardem dla nowoczesnych instalacji.
• Charakterystyka wyzwalania (B, C): Określa, ile razy większy od prądu znamionowego musi być prąd przeciążenia/zwarcia, aby wyłącznik zadziałał.
• Ue (Napięcie znamionowe): Napięcie pracy, zazwyczaj 230V dla instalacji jednofazowych lub 400V dla trójfazowych.
• Symbole norm: Oznaczenia takie jak CE, PN-EN 61009-1 (lub podobne) potwierdzają, że produkt spełnia europejskie i krajowe normy bezpieczeństwa.
• Producent i model: Nazwa producenta i kod modelu pozwalają na identyfikację urządzenia i ewentualne wyszukanie dodatkowych informacji.
• Przycisk "Test": Charakterystyczny przycisk, zazwyczaj w kolorze czerwonym lub niebieskim, służący do okresowego sprawdzania poprawności działania wyłącznika.

Renomowani producenci na polskim rynku – czy marka ma znaczenie?

W świecie elektryki, podobnie jak w wielu innych dziedzinach, marka ma znaczenie. Wybór wyłącznika RCBO od renomowanego producenta to często gwarancja wyższej jakości wykonania, zastosowania lepszych materiałów i przede wszystkim rygorystycznych testów jakościowych, które zapewniają niezawodność i bezpieczeństwo działania przez wiele lat. Na polskim rynku działa wielu uznanych producentów, których produkty cieszą się zaufaniem profesjonalistów. Należą do nich między innymi Schneider Electric, Eaton, Hager, Legrand czy ABB. Firmy te od lat specjalizują się w produkcji aparatury modułowej i inwestują w badania oraz rozwój, aby ich produkty spełniały najwyższe standardy. Często oferują one również lepsze wsparcie techniczne i dłuższą gwarancję. Oczywiście, produkty tych firm mogą być nieco droższe od tych mniej znanych marek, ale w przypadku urządzeń odpowiedzialnych za bezpieczeństwo, warto postawić na sprawdzone rozwiązania. Inwestycja w markowy RCBO to inwestycja w spokój i pewność, że Twoja instalacja jest chroniona na najwyższym poziomie. Zawsze warto sprawdzić certyfikaty i normy, które posiada dany produkt, niezależnie od producenta.

Przeczytaj również: Czerpnia w podbitce: jak działa, jakie ma znaczenie i zalety?

Przycisk "Test" – dlaczego jego regularne sprawdzanie jest Twoim obowiązkiem?

Każdy wyłącznik RCBO, który jest prawidłowo zaprojektowany i wyprodukowany, wyposażony jest w przycisk oznaczony jako "Test". Jego obecność nie jest przypadkowa to kluczowy element, który pozwala na samodzielne sprawdzenie poprawności działania mechanizmu wyzwalania różnicowoprądowego. Regularne naciskanie tego przycisku jest Twoim obowiązkiem jako użytkownika i stanowi podstawową formę dbania o bezpieczeństwo w Twoim domu. Jak to działa? Po naciśnięciu przycisku "Test", wewnątrz wyłącznika symulowany jest niewielki prąd upływowy. Jeśli mechanizm wyzwalania jest sprawny, RCBO powinien natychmiast zadziałać, przerywając obwód. Zaleca się przeprowadzanie takiej kontroli co najmniej raz na miesiąc, a najlepiej co kwartał. Jest to prosta czynność, która zajmuje zaledwie kilka sekund, a może uratować życie. Co zrobić, jeśli po naciśnięciu przycisku "Test" wyłącznik nie zadziała? W takiej sytuacji należy natychmiast skontaktować się z wykwalifikowanym elektrykiem. Oznacza to, że urządzenie jest niesprawne i wymaga wymiany. Ignorowanie tego sygnału może prowadzić do sytuacji, w której w przypadku rzeczywistego zagrożenia, wyłącznik nie zadziała, pozostawiając Cię bez ochrony.
